Бензопила Партнер 350 S Неисправности и их устранение. Бензопила Партнер 350: характеристики и особенности

27.06.2019 в 14:52
Содержание
  1. Бензопила Партнер 350 S Неисправности и их устранение. Бензопила Партнер 350: характеристики и особенности
  2. Бензопила Партнер 350 Неисправности и их устранение карбюратора. Настройка карбюратора Партнер 350 своими руками
  3. Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение
  4. Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками
  5. Бензопила Партнер 350 ремонт масляного насоса. Ремонт масляного насоса и замена ведущей звездочки
  6. Видео Ремонт бензопилы PARTNER 350 "Часть 1"
  7. Ремонт бензопилы Партнер 340. Ремонт и обслуживание бензопилы Partner P340S
  8. Сборка бензопилы Партнер 350. Характеристики бензопилы Партнёр 350

Бензопила Партнер 350 S Неисправности и их устранение. Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

  • Вес: 4.7 кг
  • Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
  • Объем двигателя: 34 куб.см.
  • Электронная система зажигания.
  • Емкость бака масляного — 0.2 л, топливного — 0,4 л.
  • Шаг цепи: 3/8 дюйма.
  • Длина цепи максимальная — 41 см, оптимальная — 35 см.
  • Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе.
Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Бензопила Партнер 350 Неисправности и их устранение карбюратора. Настройка карбюратора Партнер 350 своими руками

Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.

Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.

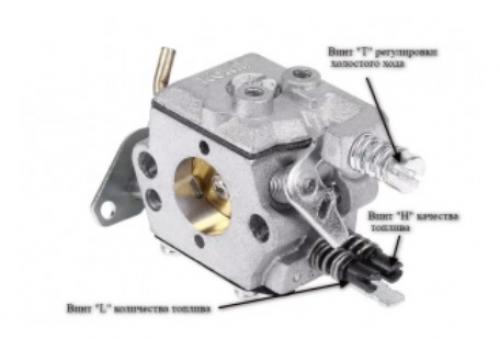

Карбюратор бензопилы Partner 350 c винтами настройки

При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:

  1. «L» — винт количества топлива (регулировка на низких оборотах);
  2. «H» — винт количества смеси (настройка на максимальных оборотах);
  3. «T» — болт настройки холостого хода.

Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.

Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота.

Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T»  до стабильной работы двигателя.

При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях.

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

  • отсутствие топлива в бензобаке;
  • тумблер остановки не переведен в рабочее положение;
  • зажат предохранительный тормоз;
  • засорен или не отрегулирован карбюратор;
  • неисправна система зажигания.

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

  • засорение жиклеров карбюратора;
  • засорение топливного фильтра;
  • нарушение целостности топливных шлангов;
  • неправильная настройка;
  • потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

  • неправильная регулировка или засорение жиклеров;
  • срабатывание автоматического тормоза;
  • излишнее натяжение цепи.

Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

  • Т — регулировка холостого хода;
  • L — винт количества топлива для регулировки мощности на низких и средних оборотах;
  • H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

  1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
  2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
  3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
  4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
  5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками

Бензопила «Partner» 350 – производительная и надежная бензопила от бренда «Партнер». Этот производитель входит в группу компаний датского концерна «Хускварна», что в значительной степени повлияло на качество и функционал выпускаемой им техники.

Легкая в управлении и удобная эта бензопила пригодится дачникам и садоводам. А малый вес и компактность не создают ограничений для транспортировки инструмента.

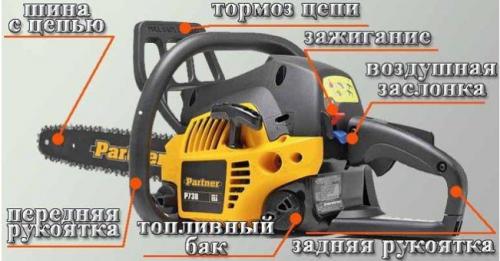

Функциональные возможности и технические характеристики бензопилы «Партнер» 350 S

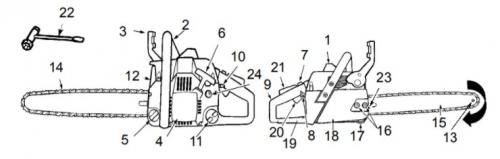

Рассматриваемая модификация бензопилы обладает современным дизайном и достойными эргономическими и эксплуатационными характеристика. Схема внешнего устройства бензопилы «Партнер» 350 приведена ниже.Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими рукамиБензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками Согласно подробной схеме, бензопилу «Partner» 350-й модели составляют:

  1. люк цилиндра;
  2. передняя ручка;
  3. рычаг ручного тормоза пильной части;
  4. стартерную крышку;
  5. картер;
  6. тросик стартера;
  7. рычаг управления дроссельной заслонкой;
  8. воздушная заслонка;
  9. задняя рукоятка;
  10. переключатель зажигания;
  11. бензобак;
  12. глушитель;
  13. шинная звездочка;
  14. цепь;
  15. шина;
  16. крепежи направляющей;
  17. уловитель ножевого полотна;
  18. крышка муфты сцепления;
  19. предохранитель для правой руки;
  20. дроссельный рычаг;
  21. стопор дросселя;
  22. универсальный ключ;
  23. натяжитель пильной гарнитуры;
  24. праймер.

Силовым компонентом прибора выступает одноцилиндровый 2-тактный мотор, работающий на топливной смеси. Усиленная поршневая группа, большой запас крутящего момента, эффективная система воздушного охлаждения продлевают моторесурс прибора. При объеме цилиндра в 34 см3и 3,2 см ходе поршня бензопила генерирует номинальную мощность в 1,3 кВт. Этого достаточно для создания высокой скорости распиловки как в горизонтальном, так и вертикальном направлении.

Достоинства бензопилы Партнер 350

  • экономичный двигатель;
  • двухконтурная система воздухоочистки CCS;
  • электронное зажигание;
  • насос для ручной подкачки топлива;
  • аварийный тормоз пильной гарнитуры;
  • высококачественная режущая часть от бренда «Oregon»;
  • автоматическая смазка цепи.

Рабочие параметры бензопилы Partner 350

  • Тяга – 1,5 кВт;
  • Диапазон оборотов мотора – 3-13 тыс. оборотов/мин;
  • Топливный резервуар – 0,25 л;
  • Масляный бачок – 0,15 л;
  • Направляющая – 400 мм;
  • Цепь – 52 звена с шагом 3/8;
  • Масса – 4,6 кг.

Стандартно, заводская комплектация к 350-й модели включает цепь «Oregon» 91P052E на 52 звена. После износа заменить ее можно таким же полотном, или другими:

  • Husqvarna 5776151-22;
  • Stihl 39970000052с.

Важно, чтобы число звеньев не находилось в пределах 46-52 шт.

Настройка бензопилы «Партнер» 350

Согласно инструкции эксплуатации, перед запуском бензопила «Partner» 350 проходит специальную подготовку, которая включает:

  • инсталляцию пильной гарнитуры или проверка ее натяжения для уже установленных деталей;
  • проверку исправности тормозной ленты;
  • перевод ручку тормоза в состояние готовности так, как это показано на рисунке;
Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками
  • заправку масленки и бензобака горюче-смазочными веществами. Топливная смесь готовится в пропорции 1:50 из масла для 2-тактных двигателей и неэтилированного бензина АИ-92.

Запуск проводят на ровной поверхности, резко дергая за тросик газа. При холодном пуске открывают воздушную заслонку и дают бензопиле прогреться. Только после этого можно набирать обороты и переходить к деревообработке.

Все возможные нюансы регулировки бензопилы «Партнер» 350 своими руками подробно изложены в инструкции по эксплуатации. При их несоблюдении инструмент не застрахован от неисправностей и ремонта, бюджет которого может быть непредсказуемым.

Бензопила «Партнер» 350 неисправности и их устранение

Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками

Наиболее уязвимыми системами 350-й бензопилы от бренда «Partner» являются:

  • моторная часть;
  • система зажигания;
  • нарушения подачи смазки.

Диагностика поломок двигателя

Если мотор работает с проглохами или вовсе не заводится, причины могут быть следующие:

  • отсутствие поступления бензина или воздуха;
  • нет искры для воспламенения.

Для более точного анализа ситуации, необходимо:

    • убедиться, что топливо достигает карбюраторной части – если нет, то:
      • бензобак пилы пустой:
      • забилась поплавковая игла;
      • прекращен доступ воздуха в топливный бак;
      • забился бензиновый фильтр. Эти поломки устраняют прочисткой очистительных систем, перезаправкой бензопилы качественным топливом.
    • если бензин доходит до карбюратора, исследуют на дефекты свечу – она должна быть сухая и с правильным зазором. По внешнему ее состоянию можно судить о возможных неисправностях всего инструмента (см. рисунок ниже).
Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками
  • Если после присоединения к заземленному проводу она не дает искру, проблема в самой свече, которую, вероятно, придется заменить. Помимо свечи, часто из строя выходят и другие запчасти – катушка или коммутатор зажигания;
  • обнаружение мокрой свечи – верный признак того, что свечу заливает. Это может быть связано с:
    • неправильными или сбоем заводских настроек карбюратора;
    • заливкой карбюраторного блока топливом.,

    В любом случае, необходимо обновить настройки карбюратора.

регулировка карбюратора

если бензопила «partner» плохо заводится, сильно дымит и не выдает указанную производителем мощность, вопрос о том, как отрегулировать карбюратор бензопилы «партнер» 350, должен стать центральным для каждого пользователя. чтобы его решить:
  • прогреваем двигатель;
  • закручиваем винт L до упора, после чего – ослабляем на четверть;
  • если пила продолжает глохнуть на холостых, прокручиваем жиклер Т;
  • для корректной работы бензопилы «Partner» под нагрузкой винтом Н добиваемся максимальных оборотов.

Для инсталляции желательно иметь под рукой универсальный ключ и тахометр (счетчик вращения коленвала). Карбюраторную инсталляцию и регулировку зажигания производят еще на заводе «Partner». Поэтому абсолютно новую пилу перенастраивать не нужно.Бензопила Партнер 350 Неисправности и их устранение. Бензопила «Партнер» 350: устройство, характеристики, ремонт своими руками

Неисправности системы подачи масла

Ситуация, когда цепная смазка непроизвольно вытекает из корпуса бензопилы и не доходит до режущих деталей, указывает не необходимость ремонта масляного насоса, прочистку маслоподающих патрубков или их замену исправными запчастями. Кроме того, потеки смазки могут говорить о разгерметизации соединения трубок и масляного картера. Если вовремя не устранить эти поломки, цепь начнет перегреваться, вытянется и преждевременно выйдет из строя.

Ремонт бензопилы «Партнер» 350 своими руками должен выполняться только людьми, которые разбираются в ее устройстве и принципе работы. Только в таком случае можно надеяться, что замена ведущей звездочки или коленчатого вала будет выполнена верно и безопасно для дальнейшей работы.

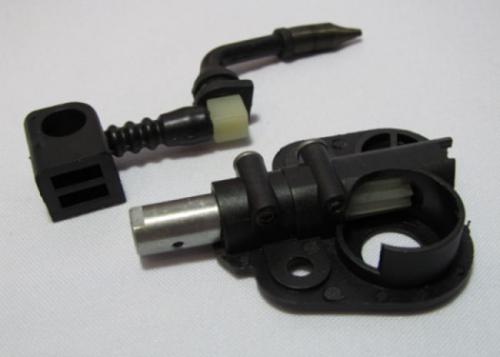

Бензопила Партнер 350 ремонт масляного насоса. Ремонт масляного насоса и замена ведущей звездочки

Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Бензопила Партнер 350 ремонт масляного насоса. Ремонт масляного насоса и замена ведущей звездочки

Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.

Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.

Сцепление имеет высокий момент натяжки, поэтому необходимо использовать вороток и крутить строго по часовой стрелке. Не пытайтесь раскручивать сцепление при помощи молотка и зубила, зачастую это приводит к поломке механизма, а также плохо сказывается на состоянии подшипников коленчатого вала.

Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.

Видео Ремонт бензопилы PARTNER 350 "Часть 1"

Ремонт бензопилы Партнер 340. Ремонт и обслуживание бензопилы Partner P340S

Решил поработать бензопилой Партнер 340 s. Около 20 дней, по 7-8 часов в день. Морозы стояли жесткие. На заводку и двигатель претензий нет, но пропала смазка цепи. Что предпринять?
Весьма вероятно, если масло было густое, сорвало привод маслонасоса. Оно как бы и должно быть в приводе слабое место на всякий случай - или червяк, или шестерня на плунжере, но до такой-то степени слабо делать не хорошо. Нужно снимать сцепление, снимать насос и смотреть. Или в сервис.
На 3й день эксплуатации отказал передаточный механизм, т. е. мотор работает, а цепь не крутится, как на холостых. Что за проблема? Шестерня полетела какая-то? Пила Partner P340S, пилил дрова. Снял коробку, там барабан, под которым звездочка, болтается. Может брак? Кручу цепь от руки, звездочка вращается, внутри не подвижно, сам барабан тоже не подвижный. В собранном и заведенном состоянии и поднятом тормозе цепь не вращается ни на малом газу, ни на полном, нет сцепления.
Значит звёздочка отпаялась от барабана. Наверняка заводской брак, только ведущая звёздочка производителями отнесена к расходке, многие даже явно это указывают в паспорте на пилу.
Такая проблема у модели P340S - нажимаю на газ и бывает, что провал идет, как будто смеси не хватает, но бак полный. Смесь делал 40:1, масло 2т, повер актив партнер, розовенькое, бензин 92й. Пила новая. Пилю доску на небольших оборотах и она может заглохнуть. И еще масло с цепи течет когда она просто стоит незаведенная.
Карбюратор не отрегулирован скорее всего.
Подскажите по пиле Partner 340 S. Перестала заводиться совсем. В эксплуатации чуть больше 2х лет. Сначала стала заводиться с перебоями, но каждый раз заводилась. Сейчас вообще не запустишь - максимум что удается, дернуть ручку, завести двигатель на пару секунд и тут же глохнет, после чего не заводится уже. Поменял свечу - разницы почти никакой (у старой искра была ощутимо хуже), разве что стала хоть первый раз схватывать. После того, как несколько раз дернешь рукоятку завода, свеча становится сырой, после просушки удается только на 1-2 секунды завести, после чего опять заливает свечу. Пробовал продуть карбюратор-без изменений. Что можно еще посмотреть?
Начните со снятия глушителя. Там это достаточно просто. В отверстие выпуска осмотрите состояние поршня. Если увидите продольные бороздки, всё - замена поршневой.

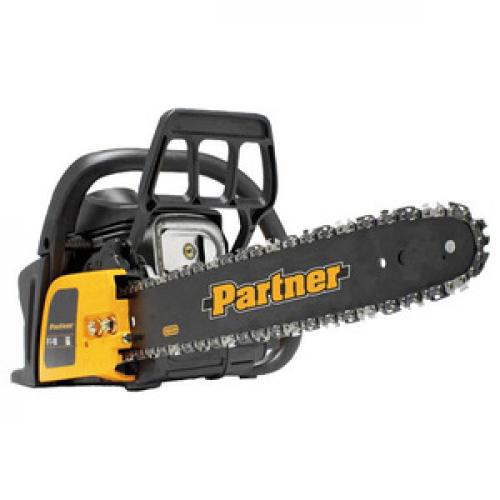

Сборка бензопилы Партнер 350. Характеристики бензопилы Партнёр 350

Сборка бензопилы Партнер 350. Характеристики бензопилы Партнёр 350Эта модель пользуется немалым спросом у потребителей, но чаще всего её покупают дачники для работ на своих участках. Используют пилу не только для заготовки дров, но и в строительстве.

Вообще, бензопилы Партнёр 350 отличаются своими компактными размерами. Они оснащены достаточно мощным двигателем. Их основные преимущества — лёгкий запуск и надёжная работа . выполняемая за счёт качественно сделанной электронной системы зажигания и топливного насоса.

Пользоваться такой бензопилой совершенно безопасно. В неё встроили защитную систему, которая автоматически выполняет запуск инерционного тормоза для цепи. В этом же режиме осуществляется и её смазка.

С запуском бензопилы Партнёр проблем не возникнет даже зимой, поскольку она имеет топливный праймер . Барабан стартера оснащён крыльчаткой, помогающей очиститься от грязи. Кроме этого, производители снабдили инструмент системой CCS. Подобная конструкция задерживает остаточные частицы, а ещё используется при долгом применении воздушного фильтра.

Разработчики для увеличения срока эксплуатации бензопилы на цилиндре поршневой группы сделали хромированные стенки . Ещё эта модель имеет ручку эргономической формы и систему против вибраций .
