Ремонт теплого водяного пола. Как устранить имеющиеся повреждения?
Иногда при производстве ремонтных работ в помещении при работе с болгаркой или перфоратором нарушается целостность трубы.
Первое, что необходимо сделать, это перекрыть подачу воды и отключить систему.

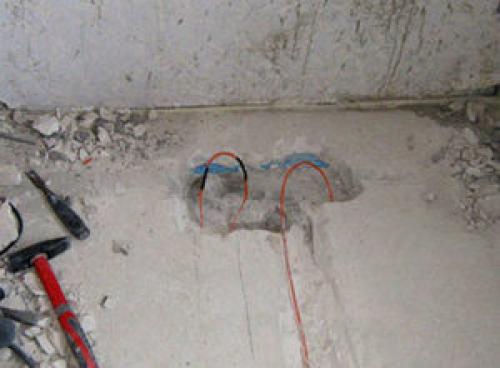

Далее расчищается доступ к поврежденному месту: поднимается часть напольного покрытия и удаляется часть стяжки.
На следующем этапе поврежденный участок вырезается, а края трубы глушатся заглушками или полиэтиленом во избежание попадания внутрь системы пыли, грязи и мусора.
В зависимости от типа и диаметра используемых труб, подбирается необходимый отрезок:
- Если используются металлопластиковые трубы, то потребуется специальный паяльник для металлопластика.
- Если трубы гибкие, то новый идентичный отрезок крепится и фиксируется с помощью обжимного ключа методом опрессовки.
Сразу удалять из трубы повредивший ее элемент нельзя, до тех пор, пока не будет перекрыта вода. Он послужит заглушкой, сдерживая протечку. Кроме того, не рекомендуется использовать резьбовые фитинги, так как в местах резьбовых соединений крайне вероятно возобновление протечки в дальнейшем.
После замены поврежденного участка необходимо восстановить стяжку, дождаться ее высыхания, и уложить заново напольное покрытие.
Сложнее обстоит дело со скрытыми протечками, признаками которых могут быть мокрые пятна на поверхности пола, мокнущие швы, а также падение давления в системе и понижение ее эффективности.
Определить скрытую протечку до образования мокнущих пятен можно с помощью тепловизора, на котором место утечки нагретого теплоносителя будет светиться ярким светлым пятном.
Вопрос как отремонтировать теплый пол водяной возникает и при возникновении такой проблемы как неработающий контур. Прежде всего, внимание необходимо обратить на распределительный щиток и проверить положение клапанов на коллекторе в месте подсоединения контуров отопления.
Среди возможных причин выхода из строя водяного теплого пола может быть неисправность циркуляционного насоса.
Необходимо проверить подачу на него напряжения, а также не засорился ли прибор отложениями солей.
Иногда для того чтобы запустить насос, достаточно его снять, и с помощью отвертки попробовать несколько раз провернуть крыльчатку.
Если ротор начал вращаться хорошо, скорее всего, насос после обратной установки в систему заработает.
Еще одной причиной резкого понижения эффективности работы отопления с помощью водяного теплого пола может быть завоздушенность системы.
Чтобы проверить и спустить воздух в теплом водяному полу надо использовать специальное оборудование. Кроме того, в данном случае, лучше обратиться за помощью к специалисту.
Теплый пол, как правильно сделать. Водяной теплый пол, как правильно сделать: технология работ
Советы! Водяной теплый пол как правильно сделать исходя из практического опыта монтажа и дальнейшей эксплуатации.
Водяной теплый пол действительно можно использовать в качестве основного отопления частного дома, при правильно организованной теплоизоляции, при этом затраты на отопление будут минимальны.
Система отопления теплым полом очень инертна, она долго нагревает дом и потом долго остывает. Поэтому в доме для временного проживания такую систему отопления делать не стоит, разве что в отдельных помещениях типа ванны и туалетов. Хотя если подумать, и вы каждые выходные приезжаете в свой загородный дом и в зимнее время все равно отапливаете дом, то почему бы и нет. Но оцените риски отключения электричества, это важно так как если пол замерзнет, то трубы может порвать. В этом случае стоит залить в систему незамерзающий теплоноситель.
При постоянном проживании в доме лучше в качестве теплоносителя использовать воду, а не различные антифризы.
Раскладку труб лучше всего осуществлять улиткой, так как происходит более равномерное нагревание поверхности
Если площадь дома большая, можно расположить коллектора теплого пола не в одном месте, а в разных, рассчитав таким образом, чтобы линии контуров были приблизительно одинаковыми.
После монтажа теплого пола, обязательно подпишите каждый контур куда он идет в какое помещение, что бы потом можно было регулировать температуру в этих комнатах.
Многие спрашивают, можно ли при теплых полах использовать полусухую стяжку . Отвечаю, при правильно сделанной полусухой стяжке теплый пол работает очень даже корректно.
Ремонт теплого водяного пола своими руками. Что можно отремонтировать самостоятельно
Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.
Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.
Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.
Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.
Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему.
- отрезок трубы нужного диаметра;
- фитинги;
- обжимной ключ.
Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку.
Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.
Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.
Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом. Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением.
Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.
Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.
Сначала тщательно осматривается распределительный щиток. Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды.
Если клапаны нарушены, то их обычно балансируют самостоятельно.
Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.
Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.
Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.
Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.
Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.
Заливка теплых полов самый надежный и простой способ. Рекомендации по выполнению стяжки
Наиболее частой причиной появления трещин является неправильное расположение деформационных зазоров. По технологии заливки обогреваемого пола, в помещениях больших по площади или сложной формы нельзя создавать монолитную плиту. В этих случаях комнату разделяют на небольшие зоны с помощью демпферной ленты, имеющей ширину 0,5-1 сантиметр. Читайте также: "".Площадь каждой зоны должна быть не больше 30 «квадратов», а длина сторон – не превышать 8 метров. Соотношение длины и ширины должно быть не более 1:2, это необходимо знать ещё до того, как залить стяжку на теплый пол. Если помещение имеет сложную форму, его делят на квадратные или прямоугольные участки.
- демпферная лента;
- утеплитель;
- полиэтиленовая пленка, имеющая толщину 200-250 микрон;
- песок, цемент, фибра, пластификатор для бетона;
- монтажная сетка;
- резиновые сапоги;
- наколенники;
- веник, промышленный пылесос;
- маячковые профили;
- лазерный уровень;
- шуруповерт и перфоратор для установки маячков;
- длинная рейка и правило;
- специальная насадка на перфоратор или строительный миксер;
- емкость для раствора, рассчитанная на 80-100 литров;
- полиэтиленовые или металлопластиковые трубы диаметром 20 миллиметров;
- нейлоновые стяжки для прикрепления к сетке.

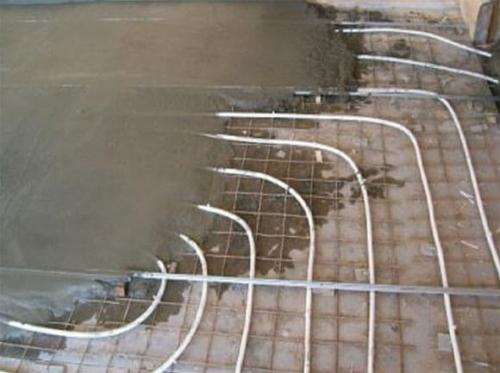

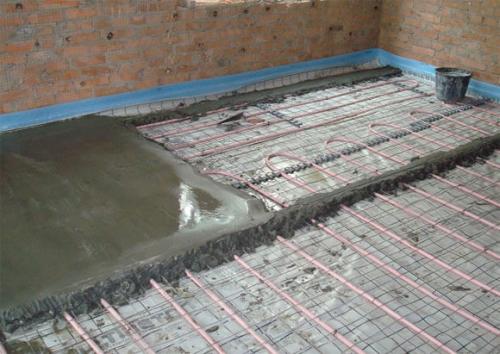

Заливку теплого пола проводят после гидравлических испытаний. Давление внутри труб во время заливки должно составлять 0,3 МПа. Тепловое испытание выполняют не раньше чем через месяц после завершения заливки бетона. Сначала температура проводника не может быть выше 25 градусов, затем каждый день ее разрешается повышать на 5 градусов, пока не будет достигнут нужный показатель.
- для контура стоит использовать цельные изделия;
- в тех местах, где они пересекают деформационный шов, их нужно защитить оболочкой из гофры длиной не менее одного метра;
- трубы прикрепляют к полу на проволоку с мягкой подкладкой или при помощи V-образных скоб.
Источник: https://dachnayazhizn.info/stati/teplyy-elektricheskiy-pol-pod-styazhku-rekomendacii
Ремонт теплого водяного пола из металлопластика. Ремонт водяных теплых полов
Ремонт водяного теплого пола своими руками
Срок службы водяного теплого пола исчисляется десятилетиями. Однако из-за ошибок в монтаже и при неправильной эксплуатации теплых полов, могут возникнуть серьезные проблемы.Наиболее частыми из них, является повреждённые труб, которые были залиты стяжкой. Нередко такое происходит на этапе отделки, когда монтируются плинтуса и напольные материалы.
Пробитую трубу теплого пола заменить невозможно, ведь для этого придется сбивать всю стяжку пола. Нельзя её заклеить или установить бандаж. Ремонт водяного теплого пола своими руками, в данном случае, осуществляется только установкой соединительной муфты, причем для труб из разных материалов, существуют муфты различных конфигураций.
О том, как выполнить ремонт теплых полов, и какие материалы с инструментами, будет правильно использовать для этих целей, читайте в строительном журнале.
Неисправности теплого пола
Наиболее частые неисправности водяных теплых полов, связаны:
- С повреждением трубы, после того, как было залита стяжка пола;
- Недостаточное количество утеплителя, из-за чего теплый пол плохо греет;
- Трубы уложены с большими перепадами по высоте, тогда теплый пол будет все время завоздушиваться;
- Проблемы, связанные с выходом из строя циркуляционного насоса;
- Длина труб теплого пола слишком большая, поэтому насос не может нормально прокачать теплоноситель. Не стоит делать длину одного контура теплых полов, более 80 метров.
Это далеко не все проблемы, которые могут возникнуть при эксплуатации водяных теплых полов. Однако наиболее «тяжелые» из них, связаны именно с повреждением труб.

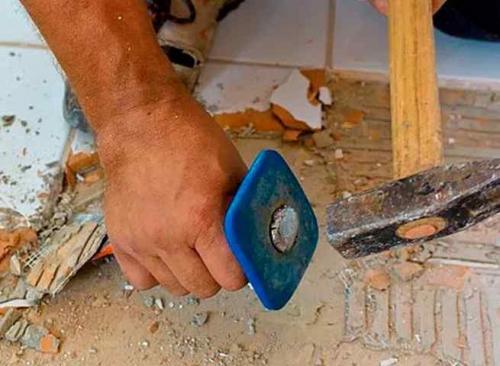

Чтобы осуществить ремонт водяных теплых полов, придется не только снять напольный материал, но и избавиться от приличной части цементно-песчаной стяжки пола.
Ремонт водяного теплого пола своими руками
Если было обнаружено, что регулярно, в системе теплых полов падает давление, то, возможно, имеются какие-либо повреждения в трубах. В первую очередь начинать ремонт следует с нахождения дефектного места. Для этих целей существует несколько проверенных способов, которые более подробно описывались в другой статье строительного журнала —.

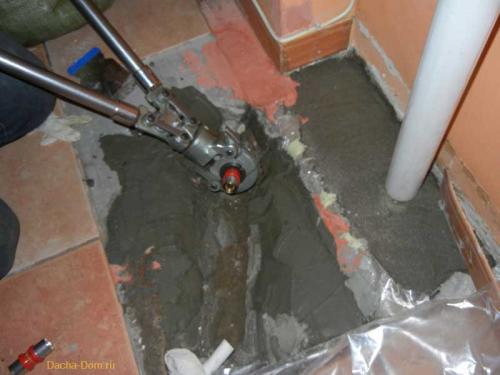

После того, как место протечки найдено, необходимо расчистить доступ к трубам теплых полов, чтобы поставить муфту. С каждой стороны от трубы должно быть не менее 10-15 см. Только таким образом получится использовать ручной пресс под натяжной фитинг, если был смонтирован теплый пол из сшитого полиэтилена.
Для этих целей труба разрезается в месте повреждения, вальцуется и подготавливается под опрессовку. Возможно, придется немного её укоротить, чтобы можно было бы, нормально поставить муфту. Здесь все зависит от каких-то конкретных условий и теплоизоляционного материала, который был уложен под теплый пол.

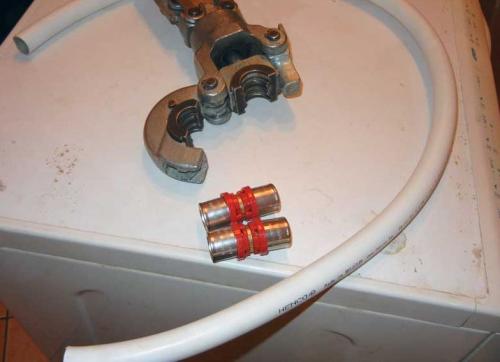

Инструменты и муфты для ремонта теплых полов

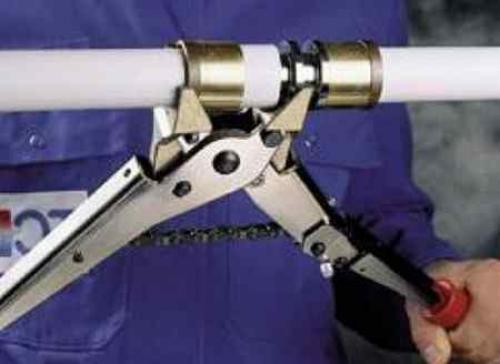

Сам ручной пресс для сшитого полиэтилена выглядит таким образом: кликните на фото для увеличения .

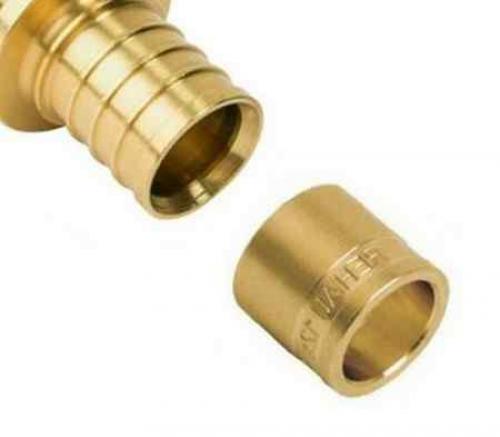

Для того чтобы осуществить ремонт водяного теплого пола своими руками из сшитого полиэтилена, придется ставить равнопроходную соединительную муфту на 20, с двумя латунными гильзами.

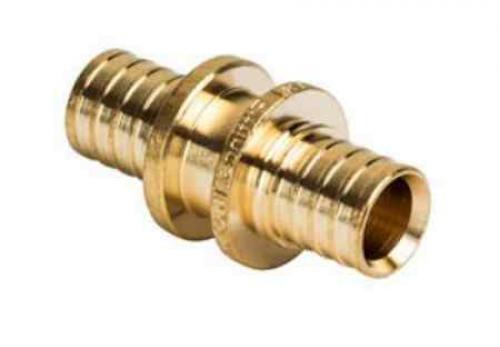

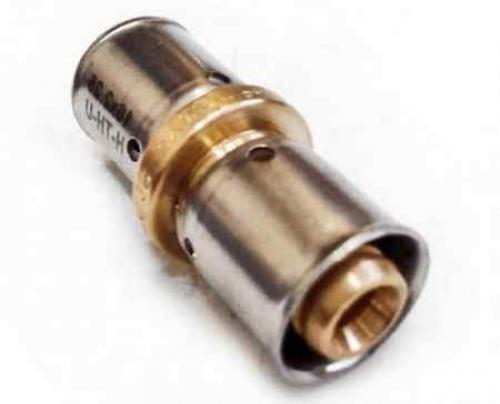

Для ремонта металлопластиковых теплых полов, придется ставить, вот такие пресс муфты Pexal Valsir на 16.

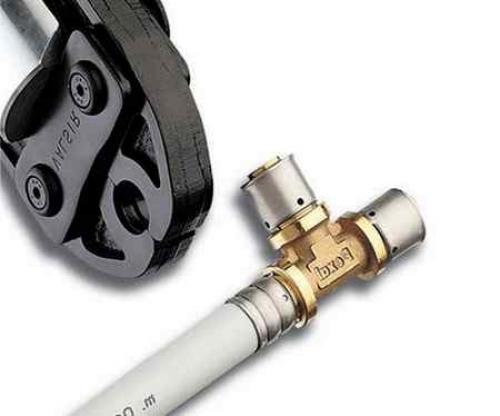

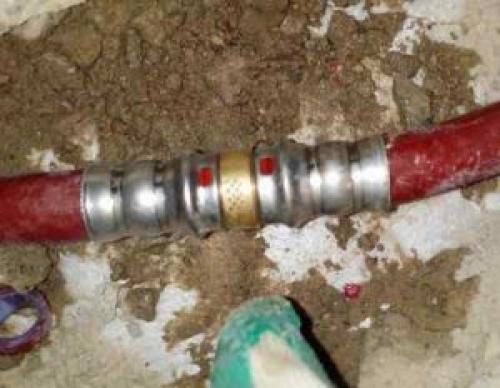

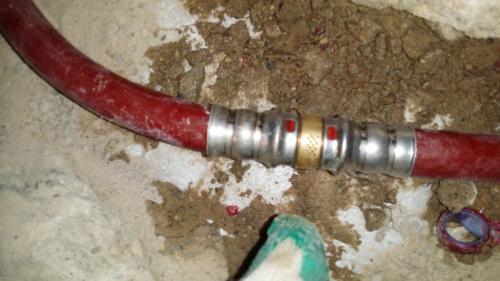

Чтобы соединить муфту с трубой, как на картинке ниже, специальные пресс-клещи под металлопластиковую трубу.
Редко, но все же, можно встретить теплые полы, для монтажа которых использовались медные и полипропиленовые трубы. Их ремонт в данном случае, практически ничем не отличается от описанного способа выше, за исключением используемых материалов и технологии их соединения.
Дляпридется освоить работу с газовой горелкой и пропоем, ну а для того, чтобы паять пластиковые трубы, понадобится паяльник для труб, соединительная муфта и специальные ножницы.
Не допускайте, всегда составляйте схему, где, как и насколько от стен уложены трубы. Только таким образом, когда будут производиться отделочные работы, можно отступить нужно расстояние от контуров теплого пола, тем самым избавив себя от самой большой проблемы связанной с их повреждением.
Нужен ли теплый пол в частном доме. Достоинства очевидны
Обычная квартира снабжается теплом за счет батарей центрального отопления, которые являются необходимым минимумом для жилого помещения. Где-то этого более чем хватает, а где-то этого даже не чувствуют. И тогда на свет Божий извлекаются радиаторы, калориферы и прочие обогреватели, которые составляют второй фронт тепла. Но при всех этих ухищрениях регулировать температуру в помещении до комфортной часто не представляется возможным. Перестаравшись с температурой, нам придется в оттепель открывать форточки, чтобы хоть как-то проветрить помещение. Так и получается – то слишком жарко, то слишком холодно.
Вот здесь и выходит на первый план работа теплого пола, который с помощью термостата позволит регулировать температуру в помещении именно до той температуры, которая является комфортной именно для Вас. С помощью датчика Вы сможете узнать температуру пола и воздуха в помещении, а термостат поможет отрегулировать суточный температурный цикл. Вечером и в ночные часы нужна температура повыше, а днем, когда в квартире обычно никого нет, можно убавить тепло до минимума.
Так получается, что остальные источники тепла не слишком-то согревают наши ноги, которые всегда должны находиться в тепле. Зато теплый пол в первую очередь воздействует именно на них. В результате даже точечного воздействия на одни только стопы могло бы хватить для того, чтобы Вы чувствовали себя защищено. А здесь еще и прекрасная защита не только ног, но и всего тела. Если ноги хорошо согреты, температуры всего тела будет находиться в нужных пределах. И при этом не придется держать ноги над каким-нибудь греющим агрегатом, чтобы согреть их, а затем вновь заморозить, пока Вы отучитесь куда-нибудь в сторону от источника тепла. Вы просто ходите по полу и греетесь.
В отличие от других источников тепла этот вид напольного покрытия не является точечным. Пол нагревается по всей площади, а благодаря хорошему уровню теплоотдачи равномерно нагревается и все помещение. К слову, это позволит еще и сэкономить на электроэнергии.
Расчет длины контура водяного теплого пола. Калькулятор расчета длины контура водяного теплого пола
Подогрев поверхности пола – это один из наиболее эффективных и рентабельных способов отопления помещений. Если судить с позиций эксплуатационных расходов, то водяной «теплый пол» выглядит предпочтительнее, особенно в том случае, если в доме уже имеется система водяного отопления. Поэтому, несмотря на достаточно высокую сложность монтажа и отладки водяного подогрева, часто выбирают именно его.
Калькулятор расчета длины контура водяного теплого пола
Работа над водяным «теплым полом» начинается с его проектирования и проведения расчетов. И одним из важнейших параметров станет длина труб в прокладываемом контуре. Дело здесь не только, да и не столько в расходах на материал – важно добиться того, чтобы длина контура не превышала допустимых максимальных значений, иначе работоспособность и эффективность системы – не гарантируется. Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже.
Несколько необходимых разъяснений по работе с калькулятором — приведены под ним.
Калькулятор расчета длины контура водяного теплого пола
Пояснения по проведению расчетов длины контура
Существует немало схем укладки труб контуров водяного «теплого пола». Одним из основополагающих параметров является шаг укладки, то есть расстояние между соседними параллельными петлями, как показано на иллюстрации.
Цены на теплый пол
теплый пол

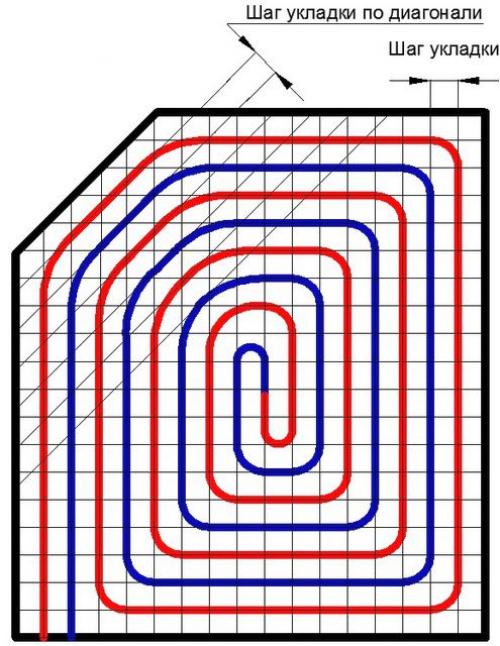

Иллюстрация наглядно показывает, что такое шаг укладки.
Очевидно, что чем меньше шаг, тем больше будет теплоотдача от уложенного контура. Но одновременно с этим будет расти и длина трубы, необходимая для реализации такой схемы.
Обычно шаг выбирается от 100 мм (в том случае, если «теплый пол» становится основным источником обогрева помещений) до 300 мм (если он будет лишь «помощником» главной системе отопления). Меньше 100 мм сделать шаг практически невозможно по технологическим соображениям (труба на малом радиусе изгиба может переломиться), а свыше 300 – неизбежно появится эффект «зебры», то есть чередование теплых и холодных полос на поверхности пола.
Калькулятор поможет определить длину контура при выбранном шаге укладки для конкретной площади участка, на котором будет производиться монтаж. При этом учитывается еще один скрытый коэффициент – на изгиб труб.
В том случае, если длина контура с трубой диаметром 16 мм превышает 70÷80 мм, а диаметром 20 мм – 100 ÷ 120 м, придется или увеличивать шаг укладки, или делить участок на два (или больше) контура приблизительно одинаковой длины. В противном случае не исключен эффект «закрытой петли», при котором циркуляционный насос просто не в силах будет преодолеть гидравлическое сопротивление труб, и движение теплоносителя по ним прекратится.
Нередко при составлении монтажных схем используют неравномерный шаг укладки, например, уплотняя его к холодным стенам или разрежая на участках, не требующих сильного подогрева. В этом случае придется провести расчет для каждого участка с определенным шагом укладки отдельно, а затем – суммировать результат.
Конечный результат выдается в метрах. ВАЖНО : он не учитывает участка контура до соединения с коллектором, если последний расположен на некотором удалении от обогреваемой площади.
Система водяного «теплого пола»
Сложность монтажа и высокая стоимость первоначальных вложений должны окупиться простотой в эксплуатации и экономичностью работы подобной системы. Как выполняется расчет и монтаж водяного «теплого пола» — в специальной публикации нашего портала.
