Схема Тихельмана отопления. Что такое петля Тихельмана?

Схема Тихельмана отопления. Что такое петля Тихельмана?

Чтобы понять, что такое схема петли Тихельмана, нужно представить отопительную систему с попутным движением теплоносителя. То есть батареи подключены к трубопроводу последовательно, схема классическая, при которой тепловой узел присоединяется в начале ряда батарей. Затем от узла ответвляются два трубопровода, один из которых нужен для подачи прогретого теплоносителя, а второй для обратного тока воды. Каждый прибор в контуре представляет собой шунт, что объясняет возрастание гидравлического сопротивления в петле по мере удаления батареи от теплового узла.

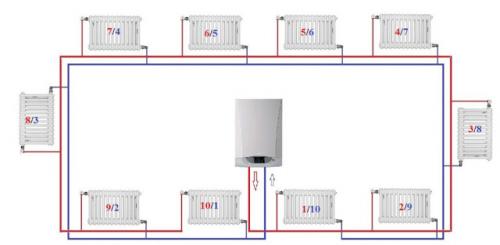

Если такой контур формируется как замкнутое кольцо, то оба края становятся максимально приближенными к прибору нагрева и трубопровод обратного тока направлен не в котельный отсек, а продолжается дальше, по цепочке. В этом случае схема отопления Тихельмана требует продления подающего трубопровода от прибора нагрева до последнего радиатора, обратка же идет по магистрали от первой батареи и заканчивается в котельном отсеке.

Реализуется схема и в случае линейного расположения радиаторов отопления. При таком раскладе трубу обратного тока нужно развернуть в зоне врезки последней батареи и охлажденный теплоноситель будет возвращаться к прибору нагрева. Получается, что на определенном участке магистрали система превращается в двухтрубную, поэтому петлю Тихельмана еще называют 2-х трубной разводкой.

На заметку! По сумме длины подающий и обратный трубопровод для каждого радиатора равноценны, поэтому балансировка системы отопления при выкладке схемы Тихельмана не требуется.

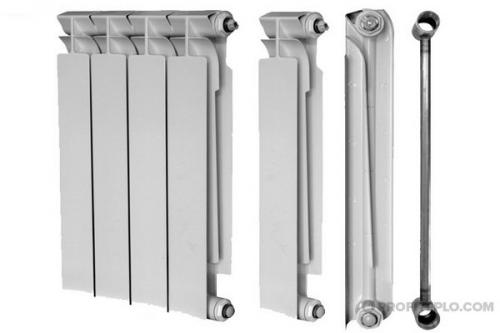

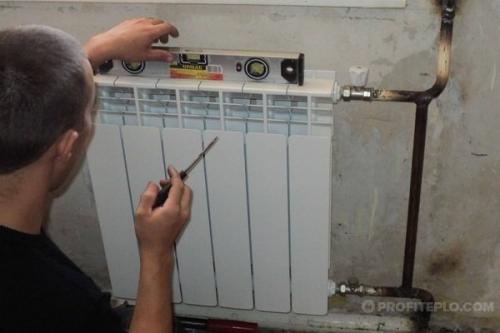

Какие радиаторы отопления лучше ставить в частном доме. Алюминиевые

Решая, какие приборы отопления лучше для частного дома выбрать, обратите внимание на модели из алюминия. Такие радиаторы пользуются растущим спросом у частных застройщиков благодаря небольшому весу и легкости монтажа, привлекательному внешнему виду, возможности добавлять и убирать секции. Стоимость изделия зависит от производителя. Отечественная продукция максимально доступна по цене, это бюджетный дачный вариант. В загородном доме лучше ставьте импортную продукцию, она более надежна, но и стоит дороже.

Алюминиевые радиаторы:

• могут протекать из-за наличия резьбовых соединений;
• алюминий требователен к кислотности теплоносителя – использование жидкости с неподходящими параметрами выводит приборы отопления из строя;
• за счет повышенной теплоотдачи могут плохо прогревать нижнюю часть помещения – нагретый воздух быстро уходит вверх и пол остается холодным.

Но несмотря на это, разумно выбирать радиатор из алюминия для частного дома – металл быстро нагревается и остывает, давая возможность оперативно менять уровень нагрева помещения в соответствии с погодными условиями и требованиями к микроклимату. В этом отношении батареи из алюминия самые практичные.

Алюминиевый радиатор в интерьере

Биметаллические

Такие приборы отопления сочетают в себе преимущества стальных и алюминиевых моделей. Внутренняя поверхность из прочного сплава железа нетребовательна к характеристикам теплоносителя и обеспечивает конструкционную прочность батареи. Для внешнего алюминиевого кожуха характерна хорошая теплоотдача, за счет чего радиатор эффективно прогревает помещение.

Биметаллический радиатор рассчитан на высокое рабочее и опрессовочное давление, что делает его оптимальным выбором для установки в квартире, подключенной к центральной сети теплоснабжения.

Учитывая высокую стоимость качественных биметаллических моделей, в частных домах для отопления лучше использовать бюджетный вариант, рассчитанный на работу в автономной системе.

Биметаллический радиатор в интерьере

Принципы расчета мощности батареи

Чтобы выбрать радиаторы отопления для загородного или частного дома, требуется выполнить расчеты исходя из того, что для обогрева одного кв. м. жилой площади требуется примерно 95–125 кВт. Для прогрева помещения с усредненными параметрами (одно окно, одна дверь, высота потолка до 3 метров) необходимо нагревать теплоноситель до 70 °С.

Если реальные параметры отличаются от указанных, необходимо внести поправки. Например, при высоте потолков больше 3 метров нужно увеличить расчетную мощность батарей во столько раз, во сколько реальная высота превышает условную. При низких потолках перерасчет ведется в обратную сторону.

Снижение температуры теплоносителя на каждые 10 °С относительно указанной усредненной отметки заставляет соответственно повысить расчетную мощность отопительных приборов на 15–20%. Если помещение угловое и в нем два окна, усредненную расчетную мощность батарей увеличивают в 1,5 раза.

Теплоотдача радиаторов во многом зависит от схемы их подключения. Усредненный расчет базируется на том, что нагретый теплоноситель подается в верхний боковой вход, а обратка подсоединена к нижнему входу по диагонали. Другие варианты подключения менее эффективны и снижают теплоотдачу батарей на 5–10%.

Обратите внимание! Число секций у моделей радиатора этого типа не должно превышать 10 штук – дальнейшее наращивание не поможет увеличить мощность, так как теплоноситель не сможет полноценно прогреть такую батарею.

Сравнение тепловой мощности разных типов батарей

Рассчитываем параметры радиатора

Особо внимательно следует подходить к вопросу выбора панельных и трубчатых батарей. Производители включают в линейку продукции модели одинаковой мощности, но с разными геометрическими параметрами. При выборе учитываются особенности места установки – высота от пола до подоконника, длина стены в вытянутом помещении и т.д.

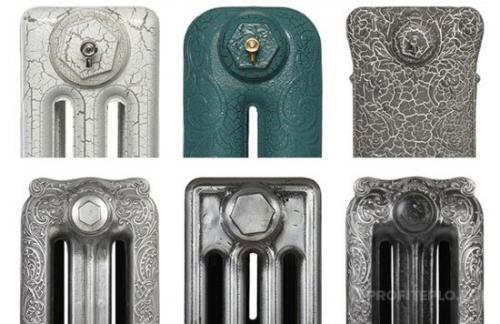

Домовладельцы, выбирающие приборы отопления и желающие приобрести лучшие варианты за вменяемую цену, останавливают свой выбор на стальных или алюминиевых моделях. Стоимость самого надежного, импортного биметаллического радиатора непомерно высока, а чугунные батареи имеют немало серьезных минусов. Согласно статистике, те, кто задумывается, какие радиаторы выбрать в частный дом или на дачу, останавливаются на алюминиевых секционных или стальных панельных моделях исходя из соотношения цены и практичности.

Похожие темы:

Чугунные радиаторы отопления: технические характеристики

Биметаллические радиаторы отопления: технические характеристики

Как установить правильно батареи отопления по нормам и правилам (СНиП)

Ваша оценка

• 80
62 914

Источник: https://krasivyj-ogorod.zelynyjsad.info/novosti/alyuminievyy-radiator-ili-bimetallicheskiy-v-chem-raznica

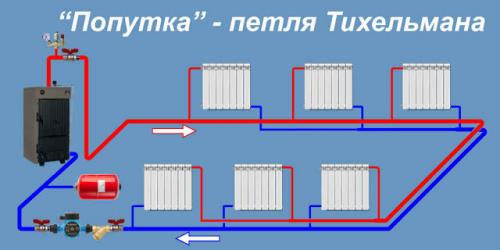

Двухтрубная система отопления разные схемы схема Тихельмана. Попутная система отопления — петля Тихельмана

Для отопления частных домов и дачных построек широко применяются установки автономного обогрева. Распространенным является вариант с двумя трубами и маленьким генератором, который может работать на разных типах топлива. Существуют разные схемы двухтрубной системы отопления. Одна из распространенных – схема Тихельмана. Она характеризуется стабильностью работы и равномерным прогревом радиаторных элементов. В статье мастер сантехник расскажет, о её устройстве, плюсах и минусах.

Решение Альберта Тихельмана

Немецкий инженер Альберт Тихельман в 1901 году предложил применить так называемую «возвратную систему реверсивного типа», изменив принцип работы «обратки». Что в последствии и получило название отопление петлей Тихельмана (попутная схема). Согласно его идее первый радиатор на получение горячего теплоносителя становился последним в «обратке», а первый в «обратке» (самый близкий к котлу) получал точно такой же горячий теплоноситель последним. В итоге улучшилась циркуляция теплоносителя во всей схеме, и был обеспечен одинаковый прогрев всех радиаторов , отпала необходимость в дополнительной регулирующей арматуре и приобретении радиаторов разных размеров, теплоноситель получил условия легкой проточности, а отопительные котлы смогли, наконец, проявить свою настоящую эффективность.
Проблема лишь была в том, что в 1901 году эта система могла функционировать лишь в одноэтажных зданиях, то есть строго горизонтально. Однако с появлением циркуляционных насосов , принудительно прокачивающих теплоноситель по системе, двухтрубная система отопления проявила себя во всей красе.
Современные распределительные коллекторы раскрывают все новые преимущества этой схемы, позволяя объединять в ней для одного дома и привычные всем радиаторы, и систему водяного теплого пола.

Схема Тихельмана отопления плюсы и минусы. Традиционно используемые схемы отопления

1. Однотрубная. Циркуляция теплового носителя осуществляется по одной трубе без использования насосов. На магистрали выполняется последовательное подключение радиаторных батарей, от самого последнего по трубе в котёл возвращается охлаждённый носитель (“обратка”). Система проста в исполнении и экономична за счёт потребности меньшего количества труб. Но параллельное движение потоков приводит к постепенному остыванию воды, в результате к радиаторам, расположенным в конце последовательной цепочке, носитель поступает значительно охлаждённым. Этот эффект возрастает при увеличении числа радиаторных секций. Поэтому в комнатах, расположенных вблизи котла, будет чрезмерно жарко, а в удалённых холодно. Для увеличения теплоотдачи увеличивают количество секций в батареях, устанавливают разные диаметры труб, дополнительную регулирующую арматуру, выполняют обустройство каждого радиатора байпасами.
2. Двухтрубная. Каждая радиаторная батарея подключается параллельно к трубам прямой подаче горячего теплоносителя и “обратке”. То есть каждый прибор снабжается индивидуальным выходом в “обратку”. При одновременном сбросе остывшей воды в общий контур, теплоноситель возвращается на подогрев в котёл. Но при этом также нагрев отопительных приборов постепенно уменьшается по мере их удаления от источников подачи тепла. Радиатор, расположенный в сети первым, получает наиболее горячую воду и первым отдаёт носитель в “обратку”, а расположенный в конце получает теплоноситель последним с пониженной температурой нагрева и также последним отдаёт воду в обратный контур. На практике в первом приборе циркуляция горячей воды получается наилучшей, а в последнем наихудшей. Стоит отметить и возросшую цену таких систем по сравнению с однотрубными.

Схема Тихельмана отопления одноэтажного дома с принудительной циркуляцией. Система трубопроводов

Как верхнюю, так и нижнюю разводку петли Тихельмана принято выполнять трубами PPR. Если требуется скрытая прокладка труб, рекомендуется использовать систему PEX с надвижными фитингами. Если прокладка труб выполняется в плотных основаниях, следует использовать теплоизоляционную оболочку.

Система отопления Тихельмана для одноэтажного дома выполняется крайне просто. Трубопровод подачи теплоносителя пролегает от теплового узла вдоль всей радиаторной сети. Номинальный условный проход трубы сохраняется вплоть до предпоследнего радиатора в ряду, после чего выполняется переход на диаметр подключения радиаторов, обычно это 20 мм полипропилен или 16 мм PEX. Трубопровод возвратного тока прокладывается в том же порядке, но навстречу подаче, то есть первый радиатор по направлению тока горячего теплоносителя подключается заниженным диаметром.

Если система Тихельмана устраивается на нескольких этажах, требуется монтаж вертикального стояка. Магистральная труба подачи следует до самой высокой точки, откуда выполняется ответвление для запитки верхнего этажа. После этого магистраль разворачивается вниз, на этом участке осуществляется врезка подачи для всех нижних этажей. Общий трубопровод возвратного тока выполняется по аналогии с двухтрубной системой со встречным движением теплоносителя, то есть попросту выполняет роль сборной магистрали.

Диаметр труб для петли Тихельмана рассчитывается по общим методикам теплотехнического расчёта, основанных на выборе оптимального значения Kvs магистральных труб. При этом желательно, чтобы по ходу движения теплоносителя не происходило ступенчатого занижения условного прохода, иначе естественная балансировка системы будет не столь качественной. В системах с протяженностью разводящих трубопроводов до 120 м оптимальным считается условный проход магистральных труб не менее 270 мм², а для труб подключения радиаторов — порядка 130 мм².

Видео попутная схема системы отопления. Петля Тихельмана.
