Монтаж теплового оборудования защищает помещение от холода. Тепловая завеса монтируется на дверные или оконные проемы. Другими словами, – это обогреватель, внутри которого размещен не только вентилятор, но и канал для выхода воздуха и водяной или электрический нагреватель.

Данный прибор применятся для того, чтобы сохранить максимально комфортные условия, так как он не пропускает холодный воздух и избавляет от сквозняков. Используется в помещениях, где постоянно отрываются — закрываются двери.

Тепловая завеса - это климатическое тепловое оборудование, призванное отсекать холодный воздух с улицы на входе в помещение. Тепловые завесы бывают с электрическим нагревателем, водяным или без источника обогрева - воздушные. В зависимости от мощности, длины и типа помещения, завесы условно можно разделить на три типа: бытовые,коммерческие, промышленные. Оборудование подбирается в зависимости от высоты, ширины дверного проема. Завесы монтируются над дверными проемами горизонтально или вертикально, в зависимости от индивидуальных особенностей помещения.

Связанные вопросы и ответы:

Установка тепловой завесы в тамбуре. Завесы в тамбуре

Климатическая компания «Термомир» предлагает в ассортименте завесы для тамбура.
Одним из наиболее эффективных вариантов защиты от проникновения холодного воздуха в помещение является тепловая завеса. Широким воздушным потоком прибор отделяет отапливаемое помещение от холодного воздуха с улицы, защищает от пыли и насекомых, обеспечивает комфортный микроклимат в зоне входа, позволяет экономить энергоресурсы на отопление, а летом сохраняет прохладу в кондиционированных помещениях.
Воздушные тепловые завесы устанавливаются на двери и дверные проемы зданий с большим количеством посетителей: в торговых и развлекательных центрах, вестибюлях метро, кафе и ресторанах, крупных офисах, банках, поликлиниках и т.п.
Завесы бывают с нагревом - электрические и водяные (на горячей воде), а также без обогрева – воздушные.
Электрические тепловые завесы работают от электросети, могут быть как бытовыми, так и промышленными, имеют обычно несколько рабочих режимов с переключением мощности и могут работать без нагрева (летний режим). Завесы мощностью до 5 кВт работают при напряжении в сети 220 В, а от 6 и выше - 380 В. Бытовые завесы активно применяются для небольших дверей в офисах, административных помещениях, а также в домах и на дачах.
Водяные тепловые завесы отличаются от электрических гораздо большей мощностью, поэтому активно применяются для больших объектов - дверных проемов и ворот крупных складов, магазинов, цехов, ангаров и т.д. Такие завесы имеют стационарный монтаж, подключаются к магистральной горячей воде и характеризуются высокой эффективностью и производительностью по воздуху.
Воздушные завесы без нагрева применяются там, где необходимо разделить зону тепла и холода без дополнительного обогрева. Такие приборы не оснащены нагревательными элементами, а работают как крупные вентиляторы, позволяя отделять от отапливаемых помещений холодильные камеры, зоны или склады с охлажденными продуктами, а также не допуская попадания дыма и пыли в другие помещения, например, в работающих цехах и мастерских.
Тепловые воздушные завесы имеют основные технические характеристики: мощность (кроме завес без обогрева), производительность по воздуху, размеры корпуса и высота установки.
Подбор завес с источником тепла осуществляется по следующим параметрам:

• 1. Воздушный поток от завесы должен перекрывать высоту дверного проема - обращайте внимание на рекомендуемую высоту установки.
• 2. Ширина (длина) завесы должна быть достаточной, чтобы перекрыть ширину дверного проема.
• 3. Мощность и напряжение завесы должны соответствовать возможностям электросети на объекте.
• 4. Способ установки: необходимо выбрать где и как будет монтироваться завеса: на стене, на полу или потолке (либо встраиваться в подвесной потолок); располагаться вертикально или горизонтально.

Подробно о расчете мощности и размеров тепловой завесы читайте в статье: " Как выбрать тепловую завесу " .
Тепловые завесы обычно выпускаются в горизонтальном исполнении и размещаются над дверью или воротами на стене или потолке. Завесы вертикальной установки монтируются сбоку от дверного проема. Для высоких дверных проемов и больших ворот, например, в цех, используется несколько завес, устанавливаемых друг рядом с другом. Также существуют модели универсальной установки, которые подключаются как сбоку, так и сверху двери на стену или потолок на выбор.
Тепловые завесы комплектуются пультом дистанционного управления, а также концевым выключателем для автоматической работы при открывании двери.
Большой ассортимент и полный каталог тепловых завес представлен на официальном сайте компании Термомир. Продажа завес осуществляется оптом и в розницу.
Сделать подбор, расчет мощности и размеров электрических и водяных тепловых завес, выбрать лучшие модели вам помогут наши технические консультанты.

Видео Монтаж тепловой завесы

Подключение тепловой завесы Ballu. Принципы монтажа тепловой завесы Ballu

Правильная установка тепловой завесы

Прежде чем заняться какими-то подготовительными работами, следует детально ознакомиться со схемой, прилагаемой к прибору. Основное количество существующих моделей устанавливается в горизонтальном положении. Область нагнетания у таких приборов находится в нижней части.

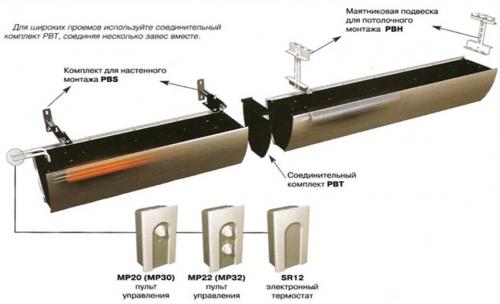

Важно! Если проем двери очень широкий, монтируется одновременно несколько тепловых завес. Крепить их следует вплотную, прямо над проходом.

Для проведения работ нужно подготовить такие инструменты:

• скобы определенного размера для монтажа;
• винты и гайки;
• консоли;
• болты М10 и анкерные;
• уровень;
• перфоратор;
• отвертку.

Перед тем установить завесы, нужно предварительно их наживить. Для этого потребуется использовать от двух до трех саморезов. На задней панели есть отверстия, соответствующие имеющимся в передней части крепежам.

При монтаже можно воспользоваться французской отверткой, которую применяют для работ по дереву. Только тогда нужно будет воспользоваться страховочными скобами. Крепятся они на стену и устанавливаются либо в верхней или же в нижней части.

Нередко устройства фиксируют на винтах к стеновому проему или балке. В таком случае надо найти шесть отверстий, расположенных на задней панели прибора. Для этого потребуется иметь при себе шурупы с резьбой М6.

Если оказалось, что для горизонтальной установки прибора над входом мало пространства, можно его монтировать в боковой части от проема. Таким образом будет образовываться боковая подача воздушного потока. Если производится монтаж современной тепловой завесы в помещении со внутренней стороны, то работы необходимо проводить так, чтобы остался зазор для выхода воздуха. Но стоит учесть, что размещать устройство нужно максимально близко к торцевой части дверей и их долевой оси.

Для вертикальной тепловой завесы, состоящей из двух приборов, надо запастись парой специальных вставок. Их крепят анкерными к нижней части устройства и к полу. Общая высота колонны не должна превышать 3,5 метра. На верхнюю завесу следует разместить консоль, чтобы прикрепить оборудование к стене. Чтобы защитить приборы от механических повреждений, следует использовать специальные ограждения.

Подключение водяной тепловой завесы. 1 Устройство, характеристики и принцип работы тепловой завесы

Воздушные тепловые завесы – это специальное оборудования, что относится к классу обогревателей и вентиляции . Выглядит она, как продолговатый нагреватель или кондиционер.

Подключение тепловой завесы ведется по схожему с вышеописанными приборами принципу, так как это прибор в большинстве случаев мобилен и удобен в эксплуатации.

Воздушные тепловые экраны выполняют очень важную и полезную функцию. Они отсекают воздух, который мог бы попасть внутрь помещения. Дело в том, что при открытии окон, дверей или ворот в комнату или дом постоянно попадает воздух с улицы.

Это происходит благодаря законам физики, так как чаще всего в пространствах будут разные давления и температуры воздушных масс. В итоге именно разница давлений заставляет воздух с улицы проникать внутрь дома любыми способами.

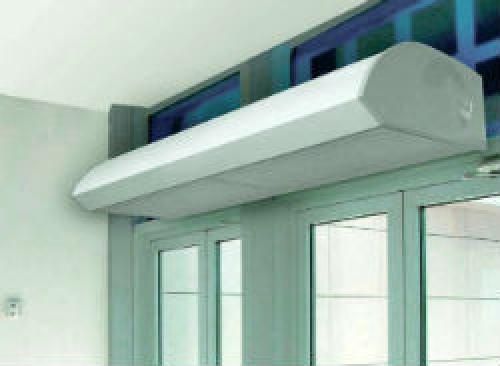

Тепловая завеса над входом в помещение

И если на улице очень холодно или жарко, то этот воздух сразу же нарушит микроклимат в доме. Избежать подобных неприятностей можно, однако придется быть очень осторожными, да и от открытия дверей или окон все равно отказаться нельзя. Особенно если речь идет о производственных помещениях, где движение людей происходит постоянно.

Лучшим решением будет выполнить подбор тепловых экранов и их установку в нужных местах. Также можно выбрать и тепловую газовую пушку , это замена тепловой завесы. Она также быстро справляется с обогревом помещения. Ими хорошо обогревать промышленные небольшие помещения и гаражи.

Теплоизолирующая завеса имеет продолговатый корпус, что схож с аналогичным у бытового кондиционера. Внутри ее оборудованы нагревательные элементы и вентиляторы. В качестве нагревательных элементов выступают электрические трубы. Если же имеются в виду водяные агрегаты, то здесь уже используют трубы от центрального отопления.

Устройство тепловой завесы

Нагревательный элемент подогревает окружающий воздух, а вентилятор постоянно направляет его в одну сторону. Таким образом, создается устойчивый тепловой экран на определенном участке.

Этот экран не дает воздуху с улицы проникать внутрь помещения, так как с его помощью нивелируется разница давлений и температур. Плюс к этому стоит заметить, что с завесы также защищают помещения от сквозняков, ветра, пыли и даже насекомых. При этом закрывать дверь вам и вовсе не нужно будет, так как воздушные потоки будут осуществлять изоляцию помещений.

Ремонт завес необходимо очень редко, так как их конструкция не отличается сложностью или избыточной перегруженностью деталями. А это тоже очень важный момент, который обязательно надо учесть, когда будете совершать подбор завесы для вашего дома или рабочего места.

Тепловая завеса над дверьми

Используют теплоизолирующее оборудование такого типа преимущественно на производстве, в промышленности или в офисных помещениях. Очень часто его устанавливают на гаражные ворота заводов, на входы в цеха, торговые залы и т.д. То есть в объемных помещениях, где нужно поддерживать достаточную температуру среды, и при этом соблюдать экономию средств.

Тепловая завеса Установка. Монтаж тепловой завесы от начала до конца

Тепловая завеса – это достаточно мощный тепловентилятор, предназначенный для того, чтобы не пропускать воздух, пыль, насекомых в помещение извне и не допускать выхода воздушных масс за пределы помещения. Для того чтобы тепловентилятор качественно выполнял возложенные на него функции, требуется грамотный расчет, правильная установка и подключение устройства.

О том, как правильно установить тепловую завесу и пойдет речь в этой публикации.

Особенности выбора

Правильный выбор теплозавесы базируется на таких параметрах:

• Способ установки устройства.
• Размеры.
• Производительность установки.

Кроме этого, стоит обращать внимание на мощность обогрева и скорость воздушного потока создаваемую тепловентилятором.
http://www.youtube.com/watch?v=f2W-ALBVVpk

к оглавлению ↑

Способ установки

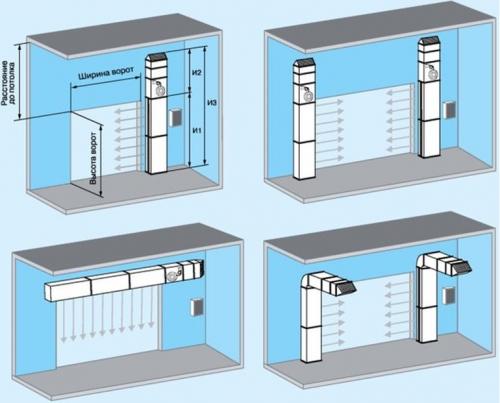

Все  тепловые завесы делятся на две группы по способу монтажа: горизонтальные и вертикальные. Есть и небольшая третья группа таких тепловентиляторов с универсальной возможностью монтажа.

Наиболее простой и поэтому распространенной группой тепловых завес являются установки горизонтального расположения. Если высота проема более 3.5 м и существует большая вероятность интенсивного открывания дверей, то в таких случаях специалисты рекомендуют устанавливать одну горизонтальную и дополнительно вертикальную завесу. В особо сложных случаях допускается монтаж горизонтальных теплозавес в несколько уровней.

Если по причинам низкого потолка или сложной геометрии стен, горизонтальная установка тепловентилятора невозможна, следует выбрать вертикальные установки.

к оглавлению ↑

Размеры горизонтальных теплозавес

Длина стандартных установок варьируется в пределах 60 см до 2 м. Такие устройства необходимо располагать в верхней части дверного или оконного проема. Для максимальной эффективности следует выбирать устройство точно по ширине проема или немного шире его.

Если длина проема больше чем 2 м, то лучшим вариантом будет использовать несколько устройств, расположенных в верхней части проема. Устанавливать приборы необходимо как можно ближе друг к другу, чтобы не получалось «провалов» в воздушном потоке.

к оглавлению ↑

Выбор прибора исходя из скорости воздушного потока

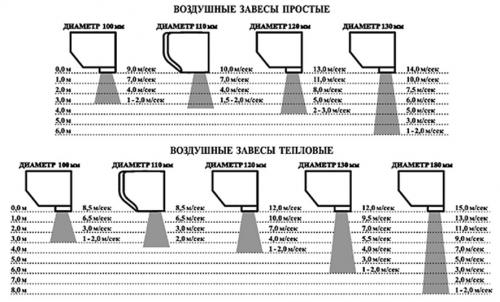

Скорость движения воздуха, которую вырабатывает тепловая завеса, написана в технической документации к устройству. При выборе следует учесть, что скорость воздушного потока написана только на выходе из установки, следовательно, при ее подъеме на высоту проема скорость будет падать.

Опытным путем доказано, что наиболее эффективная работа теплозавесы тогда, когда скорость воздуха у пола, варьируется в пределах 2,5 м/сек. – 3,5 м/сек. Ниже, представлена диаграмма зависимости скорости воздуха от диаметра ротора.

к оглавлению ↑

Расчет производительности теплозавес

Чтобы узнать, как рассчитать тепловую завесу по производительности нужно проконсультироваться со специалистом или произвести расчет самостоятельно, используя приблизительные данные, или воспользовавшись формулами.

Чтобы правильно подобрать производительность тепловой завесы следует воспользоваться подсказкой: эффективная защита проема, длиной 1м и высотой 2,5м, следует приобретать установку с производительностью 1000 -1200м³. При таких условиях, скорость воздушного потока на выходе из устройства будет в пределах 8-10м/с, а у пола – 2,5-3,5м/с.

Можно воспользоваться формулой расчета необходимой скорости воздушного потока.

Изначально нужно рассчитать скорость воздуха, поступающего через проем. Это делается по формуле:

После получения нужного значения, следует рассчитать необходимую скорость воздуха, вырабатываемую устройством для защиты проема от проникновения воздушных масс извне. Сделать это можно воспользовавшись формулой:

Для правильного подбора мощности нагревательного элемента теплозавесы необходимо знать температуру воздуха в помещении. Отталкиваясь от этого, можно сделать подбор оборудования, так как в документации каждый производитель указывает разницу между всасываемым и исходящим воздухом.

Можно необходимую мощность обогрева рассчитать самостоятельно, воспользовавшись формулой

где:
t _нач— температура воздуха в помещении во время всасывания;
t _кон— исходящая температура воздушного потока из устройства.

к оглавлению ↑

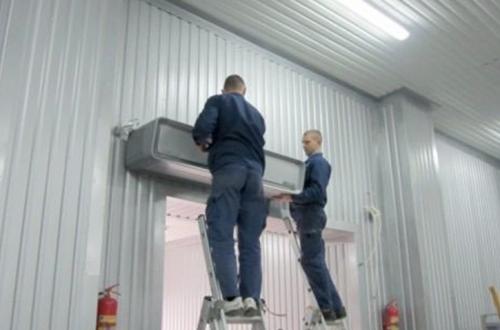

Инструкция по монтажу горизонтальных теплозавес

Устанавливать тепловые завесы должны специалисты. Но часто так происходит, что после приобретения, и с подробной инструкцией принимается решение производить установку изделия самостоятельно. И в этом, по большому счету, нет ничего страшного, только необходимо наличие рук, необходимого инструмента и неукоснительного соблюдения правил монтажа и техники безопасности.

Перед установкой теплозавесы следует знать, что ее необходимо максимально приблизить к верхнему срезу проема. Прибор не должен быть в проеме дверей или окна. Крепиться он должен сразу над проемом и по его центру. Кроме этого, следует соблюдать рекомендации производителя касательно отступа от потолка до прибора и отступов от приборов до стен. По умолчанию, расстояние от установки до потолка не может быть меньше 50 мм, а до стены 100 мм.

1. Выберите способ установки: настенный, потолочный.
2. Сделайте разметку для монтажных скоб согласно расположению прибора и рекомендациям по минимальным расстояниям до заграждений (стены, потолок).


   Если следует установить тепловую завесу на подвесной потолок, то обратите внимание на работу вентиляционной системы, которая может стать значительной помехой в работе установки.

3. Просверлите отверстия и хорошо закрепите монтажные кронштейны.
4. Пододвиньте завесу к креплениям таким образом, чтобы установочные винты попали в соответствующие пазы.

Некоторые модели не имеют крепежных кронштейнов. Для монтажа на стену в корпусе таких приборов сделаны штатные отверстия. Для крепления устройства следует просверлить отверстие, вставить пластиковую пробку и ввернуть в нее саморез. После чего надеть устройство на такие крепления.

к оглавлению ↑

Инструкция по подключению устройства

Большинство тепловых завес, с завода оснащены подключенным кабелем с евровилкой. Такие установки необходимо только включить в соответствующую розетку. Перед включением следует поставить все переключатели на приборе в положение Выкл. или OF.

Есть установки (как правило, более мощные), которые оснащены проводным пультом дистанционного управления. Следует знать, что монтаж пульта следует выполнять в месте, куда недостает горячий воздух из завесы.

Существуют теплозавесы, которые не оснащены кабелем питания. Чтобы узнать, как подключить тепловую завесу такого типа, следует проконсультироваться с квалифицированным электриком или выполнить подключение самостоятельно.

• Для этого нужно снять установленную теплозавесу с креплений.
• Отвернут винты кожуха и демонтировать его.
• Согласно схеме, приведенной в техдокументации к устройству подключить кабель к клеммной коробке.
• Закрыть и завинтить кожух прибора.
• Подключить кабель к евровилке или к электрощиту через автоматический выключатель.
• Установить прибор на штатные крепления.
• Проверить, чтобы все переключатель на устройстве были в выключенном состоянии.

Только после этого можно сделать пробный пуск, включив на установке соответствующий переключатель, предварительно подав напряжение из щитка.

Электромонтажные работы должен проводить только квалифицированный электрик, с соответствующим допуском к работам. Пренебрегая правилами техники безопасности, вы рискуете получить поражение электрическим током.

Тепловая завеса, как выбрать. Как работают тепловые завесы

Тепловая завеса – это отопительный прибор, генерирующий поток теплого воздуха. Для этого внутри него предусмотрены вентилятор и нагревательный элемент. Напрашивается некоторая ассоциация с тепловентилятором, и это верно, так как конструкционно эти аппараты схожи. Отличаются они только назначением, о чем пойдет речь дальше. В остальном они имеют идентичное устройство и служат для выработки теплого воздуха.

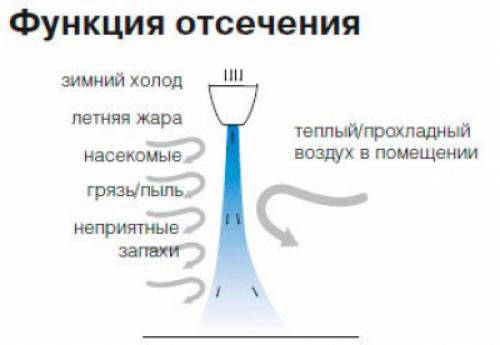

Если обычный тепловентилятор просто выгоняет подогретые воздушные массы в помещение, обогревая его, то тепловая завеса выполняет несколько другую функцию. Ее задача заключается в создании ниспадающего воздушного потока, препятствующего попаданию холодного воздуха извне. Это актуально во входных зонах, где люди часто хлопают дверьми и нагоняют холод в теплые помещения. Тепловая завеса, генерируя тепло, смешивает его с холодными воздушными массами и нивелирует их воздействие.

Принцип работы самого агрегата прост, как три копейки. Установленный внутри вентилятор захватывает холодный воздух и прогоняет через нагревательный элемент, после чего тот отправляется вниз. Открывая двери, люди гонят в помещение холодные воздушные массы, которые впоследствии попадают в тепловую завесу и нагреваются. Следует отметить, что под самим прибором температура воздуха довольно высокая, находиться в этой зоне не очень комфортно.

Тепловая завеса - это надежное и удобное устройство, обеспечивающее качественную защиту от многих неблагоприятных внешних факторов.

Прочие особенности тепловых завес:

• Обеспечивают защиту от проникновения насекомых – их просто сбивают тугие воздушные потоки;
• Данные тепловые обогреватели могут работать в качестве обычных вентиляторов;
• Некоторые завесы оснащаются функцией фильтрации воздуха, делая атмосферу в доме более здоровой;
• Наличие терморегуляции – если выбрать тепловую завесу с термостатом, она будет регулировать температуру воздуха в обогреваемой зоне и экономить электроэнергию.

Теперь вы знаете, как работает тепловая завеса и что она умеет.
