Замена подшипника в стиральной машине Indesit WISL 105x. Подготовительный этап

25.06.2019 в 16:20

Замена подшипника в стиральной машине Indesit WISL 105x. Подготовительный этап

После определения неисправности необходимо как следует подготовиться к ремонту машинки. Работы по замене подшипника требуют определенных навыков и знаний устройства агрегата. Самое сложное в данном процессе – добраться до изношенных деталей. Чтобы осуществить последовательную замену подшипника в стиральной машине Indesit своими руками, придется полностью разбирать агрегат, на что уйдет немало времени и сил.

Замена подшипника в стиральной машине Indesit WISL 105x. Подготовительный этап Перед началом ремонта подготовьте все необходимые инструменты

Если вы приняли решение осуществить замену в домашних условиях, для начала стоит подготовить весь необходимый инструмент. Это позволит сконцентрироваться на процессе разборки прибора и не бегать за каждой мелочью в гараж. Для замены подшипника соберите следующие инструменты:

  1. Рожковые и торцовые ключи.
  2. Молоток.
  3. Крестовые и плоские отвертки.
  4. Пассатижи.
  5. Долото.
  6. Ножовку по металлу или болгарку.
  7. Смягчающее средство WD-40.
  8. Герметик или клей.
  9. Новые сменные детали.

Чтобы правильно выбрать новые подшипники и сальники для машинки Indesit, нужно знать, какие именно элементы установлены в вашей технике. Например, для модели WISL 85 EX подойдет подшипник типа 2о4 и 2о5, тогда как для стиральной машины Indesit WI 101 EX нужны детали с обозначением 2о2 и 2о3. Лучше всего снять старые подшипники и сальники и перед покупкой взять их с собой в магазин, чтобы выбрать аналогичные элементы. Обязательно приобретайте сразу два сальника и подшипника, даже если сломалась только одна деталь. Если упустить этот момент, вскоре вам понадобится менять все элементы снова.

Если вы сомневаетесь в своих способностях, правильным решением будет не пытаться починить машинку самостоятельно, а сразу доверить ремонт опытному специалисту из сервисного центра.

Перед началом разборки отключите агрегат от сети и открутите заборной шланг, предварительно перекрыв кран подачи воды. Затем отсоедините сливной шланг от канализационной трубы. Если в машинке осталась вода, ее необходимо слить через фильтрационный отсек, находящийся внизу за небольшой панелью.

Замена подшипника барабана стиральной машины Индезит. Как работает подшипник?

Замена подшипника барабана стиральной машины Индезит. Как работает подшипник? В стандартной сборке внутри стиральной машины установлены два подшипника, которые связывают барабан и шкиф.

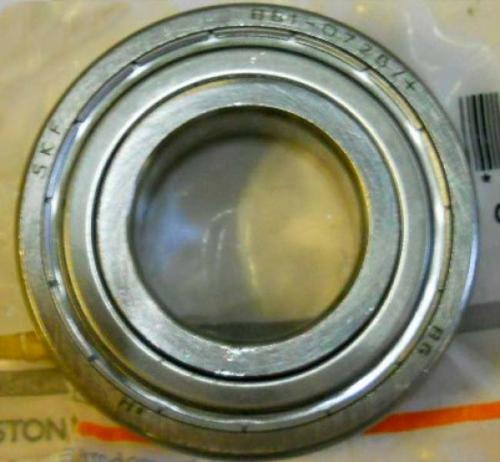

Эти детали имеют разные размеры, большой подшипник расположен около барабана и несет довольно высокую нагрузку.

Маленький же находится на противоположном конце вала.

При помощи работы подшипников барабан стиральной машины равномерно вращается при выполнении программы и дополнительных функций.

Причины износа

Замена подшипника машинки индезит, при правильной эксплуатации, может потребоваться только через пять – шесть лет работы аппарата. Это уже не поломка, а естественный износ.

Замена подшипника барабана стиральной машины Индезит. Как работает подшипник? Если у вас случилась именно поломка, то есть не прошло и 5 лет со дня покупки, то скорее всего это произошло по причине :

  • постоянного перегруза белья, отсюда дисбаланс при работе и преждевременный износ комплектующих;
  • поврежденного сальника, который защищает подшипник от попадания воды благодаря смазке. Если сальник негерметичный, вода просачивается и смывает смазку, после чего подшипник покрывается коррозией и ломается.

Замена подшипника барабана стиральной машины Индезит. Как работает подшипник? Внешние признаки поломки подшипников:

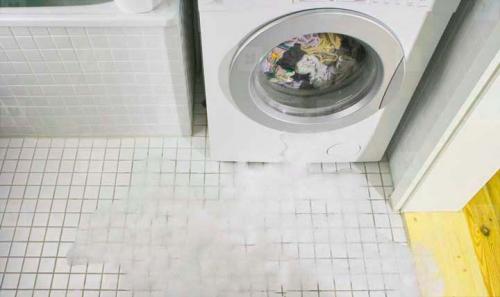

  • течь под стиральной машиной ;
  • при отжиме сильный шум, скрежет.

Также, вы можете покрутить барабан, если видите люфт между барабаном  и баком, тогда стоит насторожиться.

Замена подшипника стиральной машины Indesit wis. Как заменить подшипник на стиральной машине Индезит

Не устраивает качество отжима? Машинка сильно гудит и вибрирует? Тогда пора задуматься о том, как заменить подшипник на стиральной машине « Индезит ». Затягивать с этим ремонтом нельзя, поэтому лучше начинать работу при проявлении первых признаков. Как провести замену и не навредить технике? Об этом пойдет речь в публикации.

Какие подшипники стоят в СМА Indesit? Признаки неисправности

Нужно сказать, что основными причинами износа движущих узлов становятся неправильная эксплуатация и естественный износ. Чтобы в дальнейшем вы смогли избежать неприятной поломки, перечислим эти причины:

  • Перегруз барабана бельем . Если ваша стиралка рассчитана на загрузку в 5 кило — это не значит, что забивать ее нужно под завязку. Правильно загружать 2/3 от всего объема барабана. Иначе на детали приходится повышенная нагрузка, что приводит к быстрой поломке.
  • Неправильная установка корпуса . Когда СМА установлена не по уровню, во время отжима ее сильно трясет, усиливается вибрация. Все это негативно воздействует на движущие узлы машинки. Следите, чтобы стиралка устойчиво стояла на поверхности.
  • Износ сальника . Производители заявляют, что срок службы сальника составляет в среднем от 5 до 6 лет. Когда уплотнительное кольцо теряет герметичность и дает течь, вода вымывает смазку, отчего внутренние узлы на валу начинают работать на износ.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

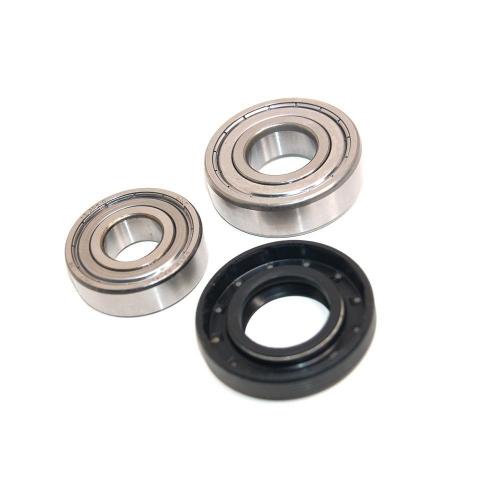

Перед тем как поменять деталь, подберите новую замену. Так, для моделей «Индезит» IWSB 5085, IWSC 5085 могут идти подшипники с разным серийным номером. Чтобы разобраться, какой подходит вашей СМ, загляните в таблицу.

Сколько стоит ремкомплект, можно узнать в интернете либо на сайте производителя. Лучше всего подбирать оригинальные запчасти. Они точно подойдут к вашей модели. В комплекте идут 1–2 подшипника и сальник. Производится замена сразу всех элементов, иначе нет смысла проводить ремонт.

Износ движущих узлов на валу трудно с чем-то спутать. Его спутниками являются скрип и скрежет при вращении барабана. На задней стенке бака могут быть следы выработки. Приступаем к разборке.

Замена подшипника в барабане стиральной машины Indesit своими руками

Перед тем как сменить деталь, подготовьтесь к разборке. Какие инструменты нужны:

  • Крестовая и шлицевая отвертки.
  • Рожковые ключи.
  • Торцевые головки и ключи.
  • Деревянный брусок.
  • Долото.
  • Плоскогубцы.

Также пригодится жидкость WD-40. Она поможет справиться с прикипевшими креплениями.

Замена подшипника стиральной машины Indesit предусматривает полную разборку техники. Для этого нужно свободное место. Если нет возможности снести машинку в гараж, тогда выдвигайте корпус в центр комнаты.

Подготовьте стиралку:

  • Вытащите вилку из розетки, отключив машину от сети.
  • Перекройте вентиль подачи воды.
  • Отсоедините заливной шланг от корпуса. Сразу опустите его в раковину или емкость для слива воды.

Поставьте СМА в центр комнаты. Достаньте дозатор для порошка, потому что внутри него скапливаются остатки влаги. Также вытащите сливной фильтр.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

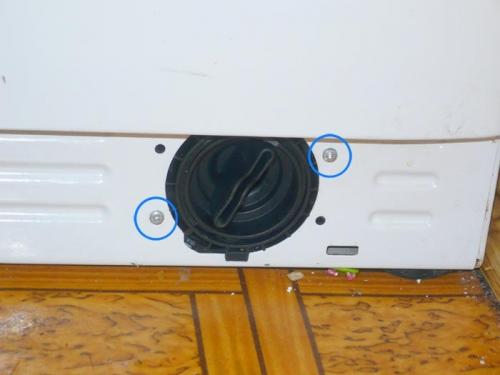

Он расположен под загрузочным люком. Дождитесь слива жидкости и переходите к разборке Indesit IWSC 5105, WISL 102.

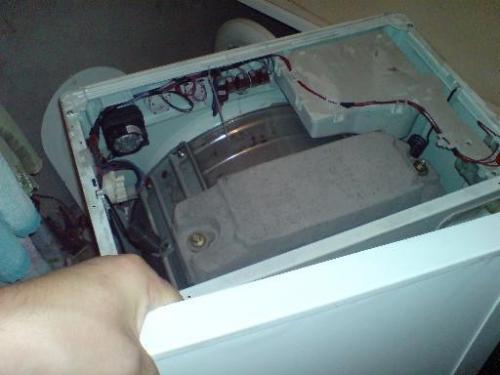

Демонтируйте верхнюю крышку , выкрутив сзади два винта. Сдвиньте ее назад, уберите в сторону.

  • Используйте головку на 10, чтобы вытащить болты верхнего противовеса.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

  • Скрутите винты крепления панели управления. Оставьте ее висеть на проводах или уложите наверх корпуса.
  • Сзади выкрутите болт электромагнитного клапана. Достаньте его вместе с бункером моющих средств. Параллельно разожмите хомут патрубка и уберите его с посадочного места бака.
  • Отсоедините фильтр помех, скрутив задний крепеж.

Перейдите к задней крышке модели Indesit WISL 103, WISL 83 или другой.

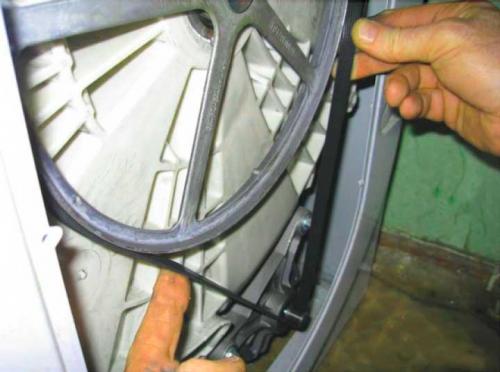

  • Снимите приводной ремень со шкива.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

  • Отключите фишки ТЭНа. Доставать деталь не обязательно. Но вы можете сделать это, чтобы очистить нагреватель от накипи. Скрутите центральную гайку, продавите болт внутрь и достаньте нагреватель.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

  • Вытяните фишки из разъемов двигателя. Выкрутите крепежные болты и достаньте мотор из корпуса.

Переверните машинку набок . Заранее на пол можно подложить старое одеяло или полотенце, чтобы не поцарапать корпус. К нижней части прикреплены болты амортизаторов. Выкручивайте их.

  • Отключите клеммы от насоса.
  • Разожмите хомут сливного патрубка, стяните его с бака. Внутри скопилась вода, поэтому направьте патрубок в емкость или на полотенце.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

Снизу больше ничего не крепится к баку. Поставьте машинку «на ноги» и переключитесь на переднюю стенку.

Демонтаж лицевой панели начинается со снятия хомута манжеты люка.

  • Откройте люк.
  • Отогните уплотнитель и подденьте наружний хомут. Стяните его с места.
  • Манжета заправляется внутрь барабана.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

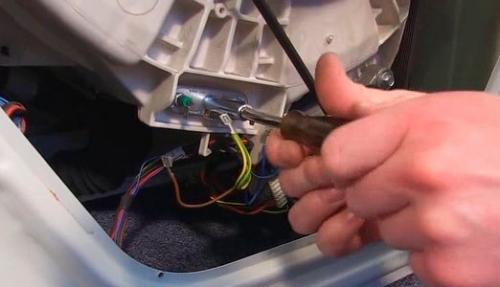

  • Выкрутите винты УБЛ.
  • Можно сразу запустить руку за корпус и вытащить проводку УБЛ.
  • Уберите фиксирующие винты по периметру стенки. Приподнимите ее вверх и уберите.

Скоро мы подойдем к тому, как вытащить и заменить подшипник в СМА Indesit WISL85X, WS84TX. А пока достаньте бак из корпуса. Приподнимите его, снимая с пружин.

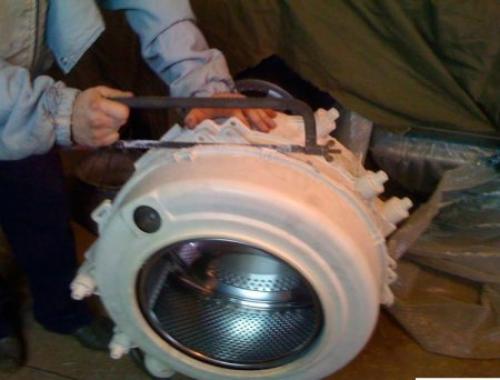

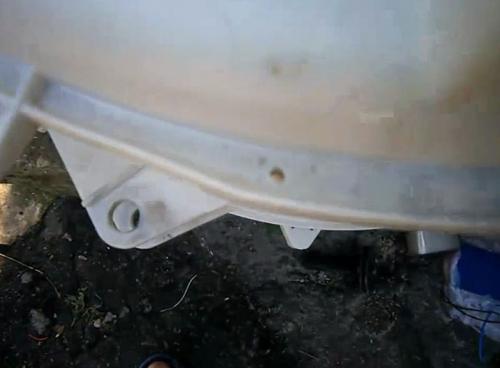

Особенности разборки бака . Этот элемент в стиралке «Индезит» неразборной. Установите его на ребро, подготовьте ножовку по металлу. Есть несколько особенностей распиловки, которые помогут вам герметично собрать половинки в дальнейшем:

  1. Распиловка проводится сверху вниз сначала до половины. Затем нужно вернуться снова вверх и распилить другую половину.
  2. Ножовка устанавливается строго ровно. Если разместить ее под наклоном — будет течь.

Перед началом распиливания наметьте места для будущих отверстий. Там потом разместятся саморезы для скрепления двух частей. Просверлите отверстия подходящего диаметра дрелью. Подробнее о том, как распилить бак, читайте в отдельной статье .

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

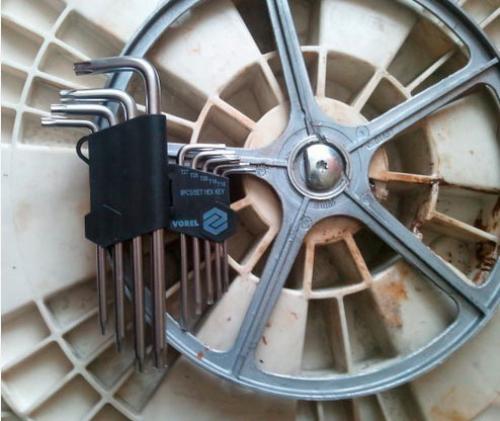

После того как верхняя часть будет снята, приступайте к демонтажу шкива.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

Это необходимо, чтобы достать барабан. Заблокируйте его вращение деревянным бруском. Накиньте ключ на центральный болт и открутите его.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

Чтобы выбить барабан, постучите резиновым молотком по втулке.

Как снять подшипник с СМА «Индезит»?

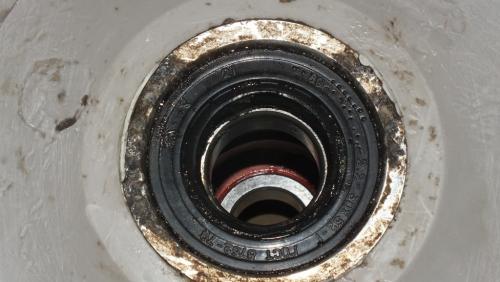

  • Снимите старый сальник.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

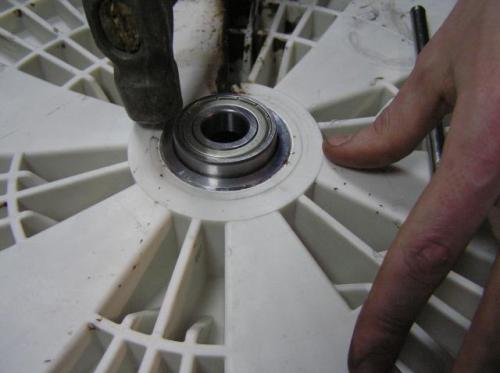

  • На внешнее кольцо установите долото. Переставляя его крест-на-крест, постукивайте молотком.
  • Выбивать придется два элемента: внутренний и наружный.
  • После этого зачистите посадочное место от накипи, грязи, выработки.

Установите деталь из ремкомплекта в гнездо. Такими же движениями, как при демонтаже, забивайте подшипники на места.

Замена подшипника стиральной машины Indesit wis.  Как заменить подшипник на стиральной машине Индезит

Сверху ставится сальник. Смотрите

По окончании работ проводится сборка. После установки барабана смажьте края бака герметиком. Плотно скрепите их. Затем закрутите саморезы в подготовленные отверстия.

Иногда требуется замена подшипника двигателя в стиралке . Определить поломку можно по плохому вращению ротора мотора. Во время работы слышится звук царапанья, скрип. Это значит, что движущие детали износились и требуется замена.

Как менять изделия? Для демонтажа вам понадобятся съемники. Купить их можно в магазине, только следите, чтобы они подошли к размеру вала. Установите съемник и стяните кольцо с места. Чтобы облегчить задачу, смажьте крепление жидкостью WD-40.

Новая деталь равномерно забивается на вал.

Вот и все. Работа кропотливая и требует навыков в ремонте. Но нет ничего сложного для человека с умелыми руками. Желаем удачи!

Замена подшипника в стиральной машине Bosch.

Доброго времени. Bosch Maxx 5 служит нам исправно порядка 7лет в интенсивном режиме. Со временем выявилась стандартная неисправность — загудели подшипники. Это легко можно понять по шумности вращения барабана и вибрации (на высоких оборотах машина даже сдвигается с места).

Предположив что ремонт серьёзный решил узнать ценник. 4000-5000 руб! Кризис, мля! Минимальная — при замене подшипников. Максимальная — в добавок крестовина. Надо самому препарировать стиралку.
А без шуток — и при свободных деньгах не отказал бы себе в удовольствии рукоприкладства :)

Решено. Беру инструмент, вытаскиваю из ванной комнаты машину. Ничего сложного. Машины по своей конструкции мало чем отличаются. Если любите и умеете ковыряться, то справитесь и получите свой кайф. Я постараюсь коротко изложить в фото.

Замена подшипника в стиральной машине Bosch.

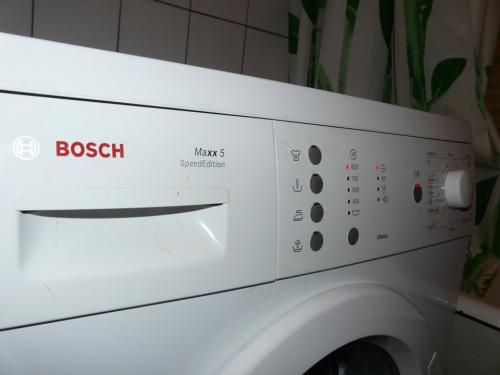

Bosch Maxx 5 служит нам исправно порядка 7лет

Замена подшипника в стиральной машине Bosch.

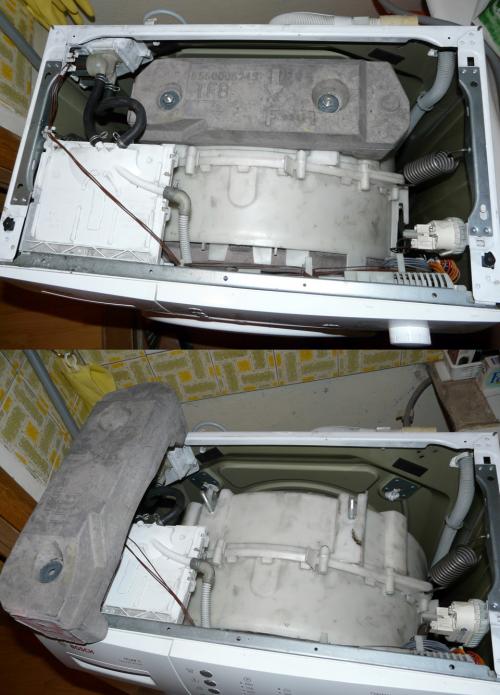

Первое — отключаем подачу воды и сливаем имеющуюся с машины. Далее снимаем верхнюю крышку. Затем снимаем верхний балансир (эта штуковина в паре со вторым балансиром составляет значительный вес машины).

Замена подшипника в стиральной машине Bosch.

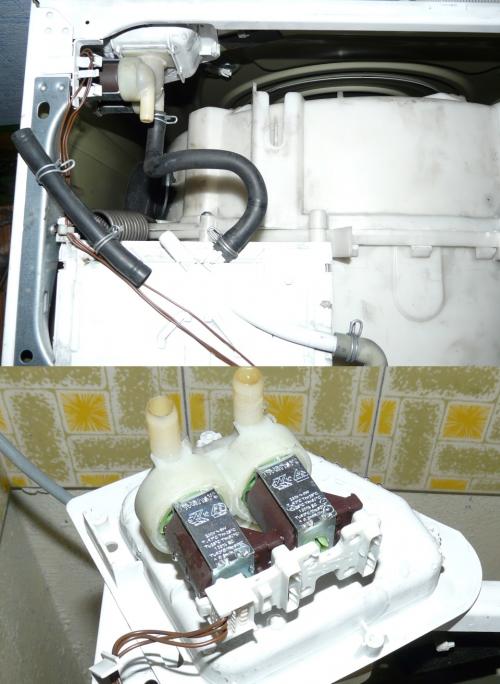

Попутно решил проверить клапаны слива и наполнения воды. А сняв их получите больше простора при дальнейшей разборке машины.

Замена подшипника в стиральной машине Bosch.

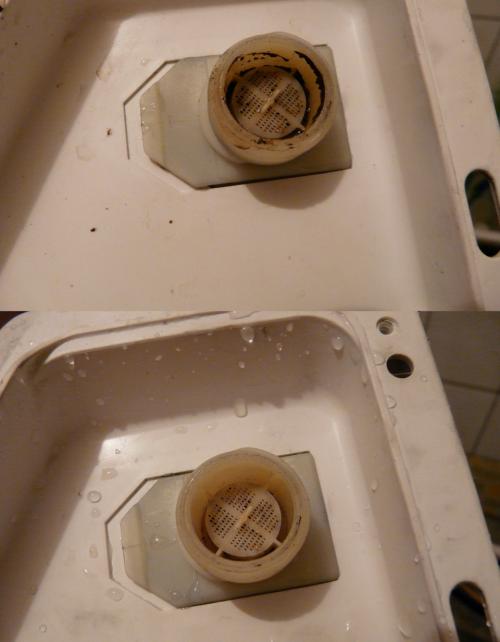

Вот зачем стал проверять подачу воды — окалина, мелкий мусор в месте подсоединения шланга к клапанам (было еще больше грязи когда откручивал шланг). Чистится просто — под водой зубочисткой. Далее за несколько раз заливая воду в штуцера продувал ртом — еще прилично вылетело мусора.

Замена подшипника в стиральной машине Bosch.

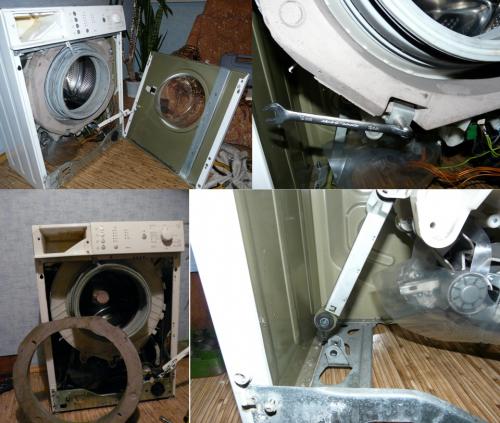

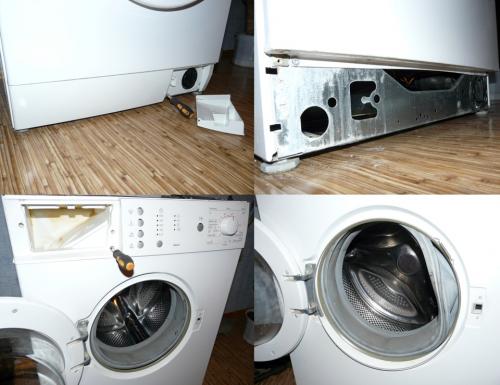

Теперь приступаем к передней панели с люком. За лючком сливного насоса откручиваем винт крепления нижней накладки. Снимаем эту накладку сдёрнув в сторону сливного насоса. Затем откручиваем верхнее крепление панели с люком (у моей машины это один винт — фото с отвёрткой) и снимаем хомут манжеты люка.

Замена подшипника в стиральной машине Bosch.

Перед нами красота потрохов машины :) Теперь можно отсоединить панель с люком и продолжить. Снимаем второй балансир и освобождаем из крепежа опоры-ножки машины.

Замена подшипника в стиральной машине Bosch.

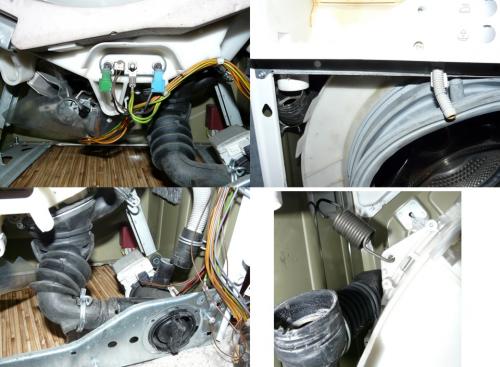

Теперь запоминаем подключение проводов и отсоединяем все шланги препятствующие демонтажу барабана в сборе.

Замена подшипника в стиральной машине Bosch.

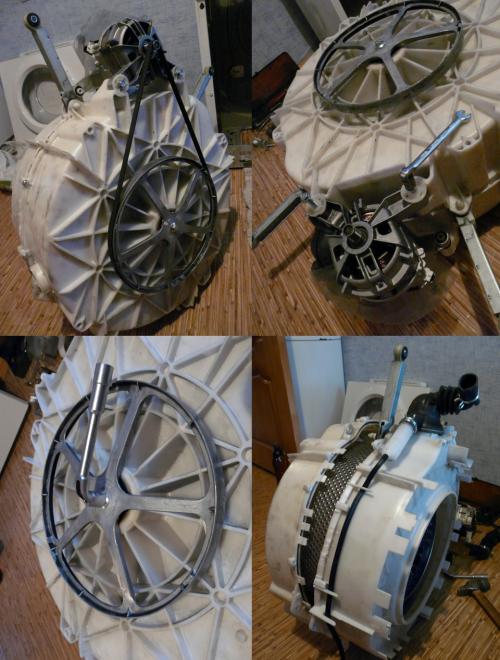

Вуаля :) Немного попыхтеть тут пришлось сдёргивая верхнюю подвеску барабана — мощные пружины (может у кого проще конструкция). Далее снимаем мотор, т.к. он крепится к обеим половинам корпуса барабана. Затем откручиваем шкив, вкручиваем обратно болт. Еще один момент где придётся попыхтеть — рассоединяем корпус барабана на две части (главное начать с одного края и продолжать далее без фанатизма). Справились? Теперь можно выбить барабан из задней части корпуса ударив через прокладку по вкрученному болту шкива.

Замена подшипника в стиральной машине Bosch.

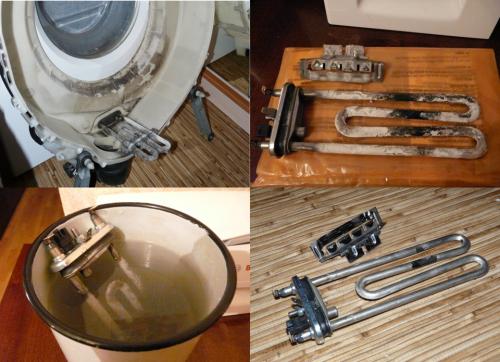

После проделанного можете оценить качество воды и наличие отложений. Естественно, не помешает всё отмыть. Нагреватель (тен), если еще цел, в отличии от корпуса барабана так просто не отмыть. Тен я замочил на ночь в растворе лимонной кислоты (на следующий день всё легко отмылось губкой под струёй воды ).

Замена подшипника в стиральной машине Bosch.

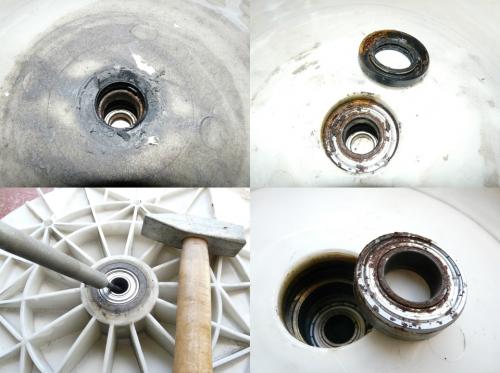

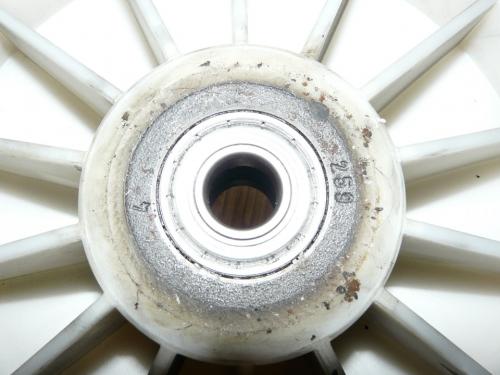

Задний подшипник оказался целым — без шуршания и люфта.

Замена подшипника в стиральной машине Bosch.

Переднему подшипнику, как видите, алес капут — хана по нашенски. Я так понимаю, именно передний выходит из строя первым, т.к. находится со стороны самого барабана и может подвергаться действию воды через прохудившийся сальник. Передний(внутренний) подшипник выбиваем со стороны заднего подшипника.

Замена подшипника в стиральной машине Bosch.

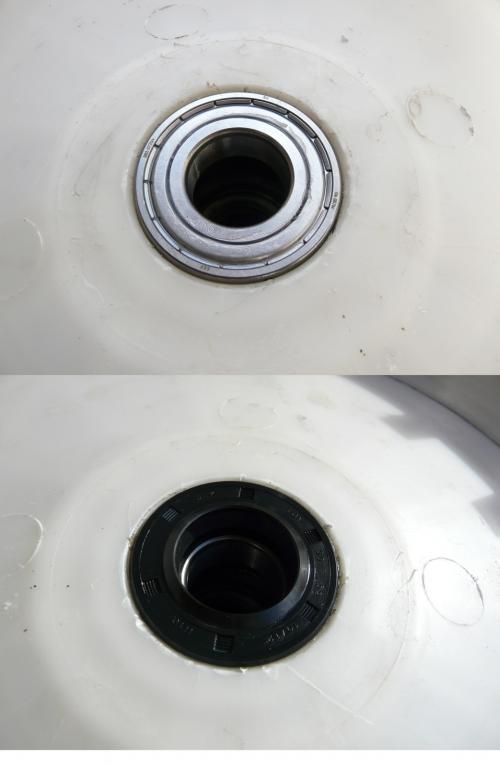

Зачищаем посадочное место. Новый подшипник забиваем (через прокладку — доска) через старый сальник. Старый сальник затем легко вытаскивается. Новый, смазав, забиваем через прокладку на место. Для смазки производитель рекомендует специальные смазки. Я использовал имеющийся литол (водостойкость, работоспособность до +120°С).

Замена подшипников в стиральной машине Индезит. Инструкция по замене подшипников стиральной машины Indesit с клееным (спаянным) баком своими руками:

Приготовьте минимальный набор инструментов и запасные части для замены:
  • плоская и фигурная отвертки,
  • гаечные ключи,
  • трубчатые ключи или головки,
  • молоток,
  • плоскогубцы,
  • подшипники,
  • сальники.
Первым делом отключите стиральную машину Indesit от сети электропитания, для того чтобы в процессе разборки не ударило током. Открутите разъем шланга для подачи воды от стиральной машины и отсоедините сливной шланг от канализационной сливной трубы, потянув его на себя.
  1. Снимите верхнюю крышку. Для этого открутите два самореза с тыльной стороны стиральной машины индезит. После чего крышку необходимо сместить немного назад. Слегка приподнимите и снимите ее. Затем отложите в сторону, чтобы не мешалась при дальнейшей разборке. На некоторых моделях имеются пластмассовые защелки, которые крепят переднюю часть крышки. В таких случаях легкими ударами от себя снимите с защелок.

    Снимаем крышку

  2. Далее открутите шесть саморезов задней стенки. Она должна сама отсоединиться, освобождая доступ к мотору. В принципе двигатель будете снимать в конце. Но в любом случае стенку нужно было снять для того чтобы отсоединить от бака проводку и ремешок, чтобы он нигде не цеплялся.

    Снимаем заднюю крышку

  3. В стиральных машинах индезит бак вытаскивается из корпуса через верх. Для его снятия необходимо отсоединить переднюю панель, порошкоприемник, бетонный груз, резиновый манжет и отключить трубку датчика уровня воды. Это что касается верха. Снизу нужно отсоединить всю проводку, сливной патрубок, который идет на насос и соединяет его с баком и отключить амортизаторы, которые удерживают бак, чтобы он сильно не расшатывался в процессе стирки. После того как все это будет отключено и отсоединено можно будет снять бак. Смотрите

    Устройство стиральной машины

  4. Проводка с нагревательного элемента снимается просто. Для этого потяните клемы вниз. Не перепутайте потом в процессе сборки провода. Желтый провод в стиральных машинах индезит всегда желтого цвета. Провод, который втыкается в датчик температуры имеет пластмассовый разъем. Оставшиеся два провода являются силовыми. Их можно менять местами, так как подается переменный ток.
  5. Снимите фишку питания с мотора и провод заземления.

    Снимаем фишку питания

  6. Чтобы отсоединить амортизаторы и патрубок нужно получить доступ к нижней части стиральной машины. Для этого наклоните стиральную машину на переднюю или боковую часть.
  7. При помощи плоскогубцев снимите хомут и отсоедините сливной патрубок с насоса. Перед этим рекомендуется открутить фильтр и слить с него воду. Открутите с левой и правой сторон две гайки. Это освободит амортизаторы. Сожмите амортизаторы и передвиньте ближе к баку чтобы в дальнейшем не мешались. Убедитесь, что в нижней части бак ничего не держит.
  8. Поставьте стиральную машину в исходное состояние. При помощи трубчатого ключа или головки открутите болты с груза, который находится в верхней части машины. Затем снимите его.

    Снимаем груз

  9. Открутите с тыльной стороны саморез, который держит порошкоприемник. Снимите отсек для подачи моющих средств. Для этого, чуть приподняв, потяните его на себя. Спереди порошкоприемник прикручен тремя саморезами. Одним снизу и двумя сверху. Перед тем как его снять нужно открутить саморезы, крепящие панель управления.
  10. Снимите порошкоприемник и панель, приподняв ее вверх. Отсоедините провода с панели.
  11. От порошкоприемника провода снимать не нужно. Снимите с крючка резиновую петлю и отсоедините патрубок. В некоторых моделях патрубок держится не на петле, а с помощью пружинного хомута.
  12. Снимите с бака манжет, отсоединив хомут, крепящий его и потяните на себя. С лицевой стороны снимается таким же методом.

    Снимаем манжету

  13. Отцепите трубку с датчика уровня воды. Желательно снять прессостат, чтобы при снятии бака не обломить его. Для этого при помощи тоненькой отвертки отсоедините с защелок.
  14. Вытащите бак из корпуса. Далее все манипуляции будут проводиться только с баком.

    Снятый бак

  15. Снимите с него пружинки и груз.
  16. Отсоедините мотор.
  17. Просверлите отверстия по периметру с интервалом в четыре сантиметра, в которые будут устанавливаться винты, так как сборка будет осуществляться с помощью винтов. Где не получится просверлить, пропускайте.
  18. Разрезаем бак

  19. Следующим действием нужно открутить шкив. Для этого Вам понадобиться шестигранный ключ типа звезда размера Т40. Постепенно расшатывая снимите его.
  20. Закрутите винт и выбейте вал из барабана наружу.
  21. Сборку произведите в обратной последовательности.

Замена подшипника стиральной машины Самсунг. Как заменить подшипник: подготовка

Замена подшипника в стиральной машине Самсунг – единственно верное решение при поломке, так как ремонт этого компонента часто невозможен.

Начать подготовку к работам стоит с поиска подходящих запчастей. Сейчас рынок (как магазины, сервисные центры, так и в интернете) предлагает огромный выбор подшипников для любых моделей стиралок Самсунг. В комплекте вы получите:

  • сами подшипники;
  • сальники;
  • смазку.

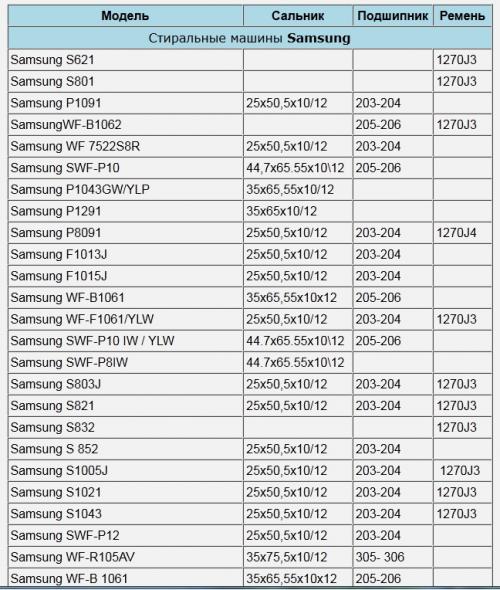

Чтобы не перепутать и не купить неподходящий комплект, сообщите продавцу точную модель и год выпуска вашей стиральной машины. Чтобы было легче сориентироваться, посмотрите таблицу запчастей для машинок Samsung:

Замена подшипника стиральной машины Самсунг. Как заменить подшипник: подготовка

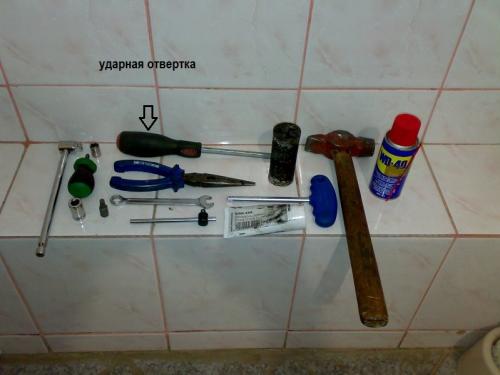

Помимо самой детали вам необходимо подготовить небольшой комплект инструментов. Чтобы демонтировать крепежи, раскрутить бак на 2 части, выбить подшипники, вооружитесь:

  • небольшим медным молотком;
  • смазкой или WD-40;
  • гнутым ключом-шестигранником;
  • маркером;
  • шпилькой из металла;
  • пассатижами;
  • разводным ключом;
  • ключами различной модификации;
  • индикаторной, минусовой и плюсовой отвертками;
  • герметиком.

Замена подшипника стиральной машины Самсунг. Как заменить подшипник: подготовка

Все это поможет вам произвести замену подшипника своими руками по всем правилам.

Сколько будет стоить поменять подшипник в стиральной машине?

Стоимость ремонта стиральной машины.НаименованиеЦена в руб.Подшипники барабана + сальник — заменаот 1700 рПодшипники двигателя (привода барабана) — заменаот 1500 рПосторонний предмет — извлечениеот 750 рРемень — заменаот 500 рЕщё 20 строк
