Что такое ТЭН у стиральной машины. Расположение ТЭНа в стиральных машинах

Что такое ТЭН у стиральной машины. Расположение ТЭНа в стиральных машинах

Прежде чем разбирать стиральную машинку, чтобы достать нагреватель, необходимо определить, где в стиральной машинке находится тен.

Это не сложно – нужно заглянуть на заднюю часть машины и посмотреть, какого размера задняя крышка. Если она большая, во всю стенку, то, скорее всего нагревательный элемент расположен именно за ней. Обычно внизу под стиральным баком.

В таком случае извлечь ТЭН достаточно просто, поскольку придется всего лишь открутить заднюю стенку.

Если крышка небольшого размера, то, скорее всего это люк для обеспечения доступа к ремню машинки. ТЭН в данном случае следует искать спереди машины, за передней панелью. Ее разобрать значительно дольше по времени и сложней, чем снять заднюю крышку.

Рекомендуется в любом случае начинать с того, чтобы сняв заднюю стенку машинки понять, где именно в данной модели расположен нагреватель. Тем более, что это совершенно несложно.

Если не сохранилась инструкция к стиралке, то можно ориентироваться и на то, что у стиральных машинок марок Занусси (Zanussi), Канди, Электролюкс, Аристон, Индезит (Indesit), Вирпул, Атлант, Беко (Веко), нагревательный элемент обычно находится за задней крышкой.

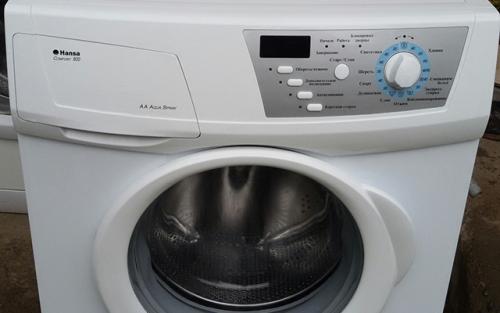

В машинках марки Ханса, чтобы достать ТЭН необходимо снимать цокольную панель. У этой марки и у большинства машин, имеющих вертикальный принцип загрузки белья, нагреватель расположен сбоку.

В стиральных машинках марок Сименс, Самсунг (Samsung), Бош (Bosch), Лджи, для того, чтобы заменить нагреватель, почти наверняка придется снимать переднюю декоративную панель.

Перед извлечением ТЭНа необходимо слить воду из машинки, поэтому следует приготовить заранее тряпку и емкость для сбора жидкости.

Алгоритм действий при извлечении нагревателя следующий:

• Отсоединяются ведущие к нему провода;
• Откручивается гайка, расположенная посередине нагревателя;
• Шпилька с резьбой проталкивается внутрь – нажать на нее или стукнуть молотком (не сильно).

После этого, подцепив элемент ножом или отверткой его можно достать. Иногда для этого необходимо его раскачать из стороны в сторону, если деталь прикипела.

Связанные вопросы и ответы:

Что такое сухой ТЭН у водонагревателя. «Сухой» ТЭН – конструкция и особенности

Нагревательным элементом такого ТЭНа также служит нихромовая спираль. Но в трубку она не вставляется и изолируется не наполнителем, а керамическими изоляторами.

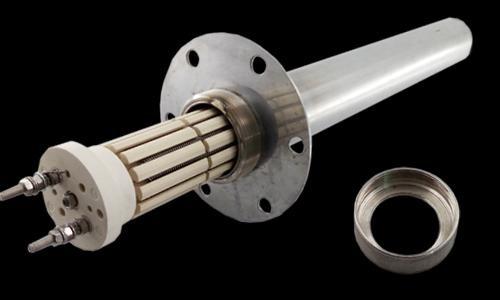

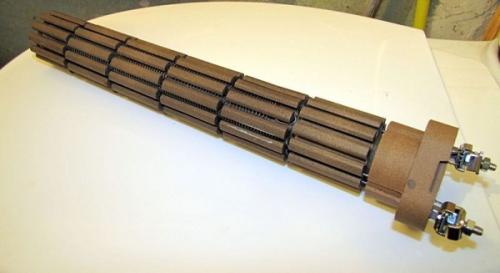

Внешний вид сухого нагревателя

По отдельности его элементы выглядят так:

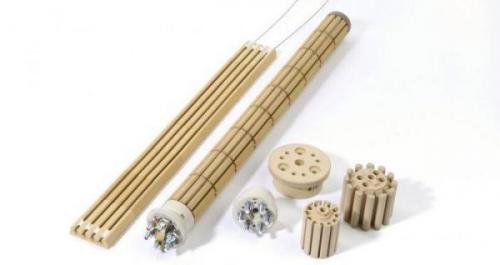

Отдельные элементы «сухого» ТЭНа

Из рисунков ясно, что погружать такое устройство в воду нельзя. Оно и не предназначено для контакта с водой, отсюда и название – «сухой». Нагреватель в сборе устанавливается в специальную колбу, сделанную из металла или теплопроводящей керамики. Поверхность металлических колб покрывается антикоррозийной эмалью.

«Сухой» нагреватель в колбе

А сама колба встраивается в нагреваемую емкость и изолируется прокладками. В отличие от мокрого варианта и колба, и сам нагреватель всегда выполняются прямой формы, без каких-либо изгибов. И «сухой» ТЭН устанавливается в водонагревателе только в нижнюю часть емкости.

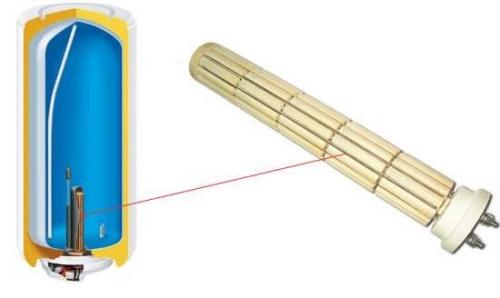

Сухая установка нагревателя в бойлер

То, что сам нагревательный элемент не соприкасается с внутренней поверхностью установочной колбы, ограничивает скорость начального разогрева воды. И хотя зазоры между самим ТЭНом и стенкой колбы минимальны, все же какое-то время тратится на прогрев воздушной прослойки. По этой причине нынешние конструкции сухого типа не устанавливаются в водонагревателях проточного типа, и они применяются только в накопительных системах водонагрева.

ТЭН, что такое. Трубчатый электронагреватель

Трубчатый электронагреватель ( ТЭН ) — электронагревательный прибор в виде металлической трубки, заполненной теплопроводящим электрическим изолятором . Точно по центру изолятора проходит токопроводящая нить (обычно нихромовая или фехралевая) определённого сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.

Применяется во многих бытовых и промышленных электроприборах: чайниках, кипятильниках, стиральных машинах, водонагревательных и отопительных котлах , и т. д.

ТЭН был изобретён и запатентован 20 сентября 1859 года Джорджом Б. Симпсоном в Вашингтоне, округ Колумбия.

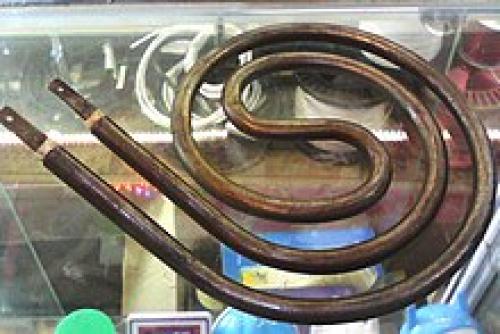

Двухконцевой ТЭН электроплиты в виде спирали. Регулирование мощности реостатным переключателем или циклическим включением-отключением по времени

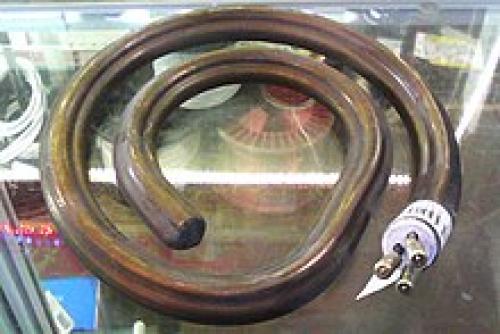

Одноконцевой ТЭН электроплиты в виде спирали с тремя нагревательными нитями разного сопротивления соединённых у глухого конца ТЭНа. Регулирование мощности сочетанием подачи тока на выводы переключателем (1 ^~ 2 ⁰ ; 1^~3⁰; 2^~3⁰; 1^~2^~3⁰)

Трубчатые электронагреватели могут иметь различные диаметры в диапазоне от 6 до 24 мм. В зависимости от конкретного применения (нагревания жидкости или воздуха), при производстве ТЭНов используются электрические изоляторы ( диэлектрики ) различного качества, которые должны сохранять свои диэлектрические свойства при низких, высоких и экстремально высоких температурах.

По конфигурации ТЭНы разделяют на двухконцевые (когда контактные выводы расположены с двух сторон) и одноконцевые («патронные»)— с контактными выводами, расположенными по одну сторону нагревателя. В электрических котлах стоят, как правило, блоки тэнов, или, как их еще называют, «ТЭНБ».

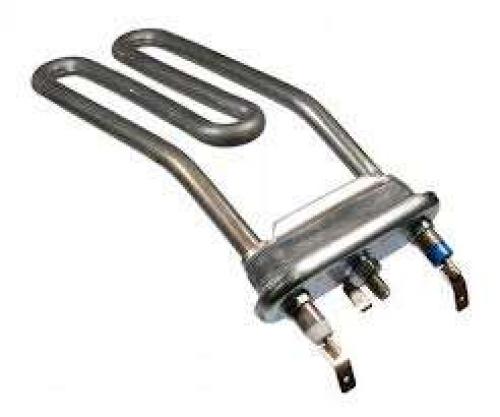

ТЭН для стиральной машины, что это такое. Как подобрать ТЭН для стиральной машины

Как подобрать ТЭН (нагревательный элемент) для стиральной машины по марке техники.

1. Посадочное место

Самое главное при подборе ТЭНа – чтобы подошло посадочное место. Практически у всех ТЭНов это место одинаковое. Исключение составляют ТЭНы на старых стиральных машинах, которым более 12 – 13 лет.

2. Наличие бурта

Наличие бурта нужно учитывать. Если вместо ТЭНа, у которого не было бурта, поставить ТЭН с буртом, то этот ТЭН может вылететь из бака во время стирки. В принципе можно поставить ТЭН без бурта, на место ТЭНа с буртом, но не желательно.

3. Отверстие под датчик

На некоторых ТЭНах есть специальное отверстие под датчик. На всех ТЭНах, идущих с датчиком, этот датчик всегда можно вытащить, даже если кажется, что он запаян.
Вместо ТЭНа без отверстия можно поставить ТЭН с отверстием, используя специальную заглушку.
На стиральных машинах LG есть модели, на которых стоят ТЭНы с датчиком, но к датчику ничего не подключается. В таком случае можно поставить ТЭН без отверстия.

4. Длина ТЭНа

После идет различие по длине. ТЭНы бывают короткие, средние и длинные. Длину желательно учитывать, но если новый ТЭН немного длиннее или короче старого, то ничего страшного. Также можно ставить короткий ТЭН вместо длинного, но длинный ТЭН не подойдет на место короткого (может не влезть).

5. Мощность ТЭНа

Дальше идет мощность. Мощность значения не имеет. Если ТЭН мощнее, то нагревать воду он будет чуть-чуть быстрее, а если менее мощный, то нагревать будет немного дольше. Разница будет не заметна.

6. Форма ТЭНа

Еще один момент – форма ТЭНа. Практически все ТЭНы прямые, но иногда встречаются изогнутые. Это тоже обязательно нужно учитывать.

7. Покрытие ТЭНа

На некоторые модели стиральных машин ставятся ТЭНы с керамическим или другим покрытием. Принципиального значения оно не имеет, может быть прослужить немного дольше.

 8. Производители ТЭНов

• Thermowatt (лучшие по качеству, на этих ТЭНах выбито «made in Italy»)
• IRCA (вторые по качеству, но зато эти ТЭНы идут с предохранителем)
• Blackmann (более худшие ТЭНы, встречаются очень редко)

Производитель значения не имеет, главное ТЭН чтобы подходил по другим параметрам.

Процесс подбора по маркам

• Samsung, Indesit, Ariston – короткие ТЭНы с отверстием, без бурта. На некоторых самсунгах ставятся керамические ТЭНы. Вместо них можно ставит обычные короткие ТЭНы с отверстием.
• LG – короткие ТЭНы без отверстия. Некоторые модели идут с ТЭНами с датчиками.
• Bosch, Siemens – средние ТЭНы с буртом, с отверстием.
• Candy – длинные ТЭНы без отверстия, с буртом.
• Electrolux, Zanussi – длинные ТЭНы с отверстием, с буртом.
• Ardo – иногда встречаются изогнутые ТЭНы с отверстием или без него.
• На старых моделях перечисленных выше марок могут стоять другие ТЭНы. В основном раньше ставились длинные ТЭНы. Также может быть или не быть отверстие под датчик.

Этот список является ориентировочным. Возможны расхождения!

Признаки того, что ТЭН сгорел

1. Стиральная машина не греет воду
2. Стиральная машина набирает воду, и останавливается или выключается через 5 минут
3. Через 5 минут после начала работы стиральной машины выбивает пробки
4. Запах гари
5. Стиральная машина плохо стирает
6. Стиральная машина бьет током

В нашем каталоге запчастей для стиральных машин Вы можете подобрать подходящий ТЭН для Вашей стиральной машины по марке или размерам ТЭНа. Заказать запчасть Вы можете у нас на сайте, или позвонив по телефону 8 (917) 420-49-39 .

Что такое ТЭН в стиральной машине. ТЭН для стиральной машины

Среди основных элементов бытовой стиральной машины особая роль отводится ТЭНу. Если он выходит из строя, техника прекращает работать исправно. Неисправность этого элемента – основная причина обращения в сервисную службу ремонта.

Что такое ТЭН в стиральной машине, основная функция

Трубчатый электронагреватель представляет собой трубку со спиралью внутри, которая состоит из теплопроводящего изолятора и токопроводящей нити. Изогнутая трубка ТЭНа крепится обоими концами на фланце. Специальная прокладка на фланце позволяет обеспечить при затягивании гайки герметичную установку. Чтобы плотно зафиксировать нагревательный элемент, требуется правильно выполнить монтаж.

Главной функцией ТЭНа считается нагревание воды до определенной температуры, заданной режимом стирки.

Неисправность трубчатого электронагревателя является основной причиной ошибок или зависания программ. Если стиральная машина не греет воду , то виноват в этом, скорее всего, ТЭН.

На срок эксплуатации важного элемента влияют многие факторы:

• качество детали;
• жесткость воды;
• температура стирки.
• ТЭН часто ломается по причине образования на нем толстого слоя накипи.

Современные виды ТЭНов

Разные ТЭНы отличаются друг от друга по следующим параметрам:

• длине;
• изгибу;
• мощности;
• клеммам;
• наличием или отсутствием отверстия, сделанного специальнопод датчик;
• бренду;
• для каких баков (из пластика или железа) .

1. Длина ТЭН может быть различной. На рынке встречаются короткие модели (15 – 16 см), средние (17 – 19 см) или длинные (20 – 30 см).

2. Мощность детали варьируется в пределах от 1.600 до 2.200 W. Здесь ТЭНы также могут быть короткими (1.600 – 1.800 W) и длинными (1.800 – 2.000 W). От мощности зависит, насколько быстро будет нагреваться машина.

3. По изгибу ТЭНы делятся на спиралевидные и кривые. Необходимо учитывать величину изгиба в градусах: 15, 30, 45 и больше.

4. Отверстие, предназначенное для датчика на ТЭНе, имеется в основании нагревательного элемента. Данный элемент можно менять только на деталь с отверстием. Если его в ТЭНе нет, то приобретается аналогичная модель.

5. Предназначение под бак из определенного материала означает, что определить подходящий вариант ТЭНа для определенной стиральной машины можно по длине резинки, которая нужна для крепления ТЭНа. Если ее величина равна 1,5 см или меньше, то она отлично подходит для бачка из железа. Если резинка в модели превышает 1,5 см, тогда ее используют для пластиковых баков.

6. Бренд, выпустивший ТЭН, необходимо принимать во внимание. Для стиральных машин из Европы (Австрии, германии, Италии) рекомендуется приобретать ТЭНы от европейских производителей. Если деталь была произведена в Азии, тогда лучше проконсультироваться у менеджера по продажам. Так, для немецкой стиральной машины BOSCH лучшим решением будет ТЭН БОШ!

Как почистить ТЭН в стиральной машине самостоятельно

Своевременная чистка стиральной машины поможет сохранить надолго ее работоспособность. Коварная накипь может нанести колоссальный вред. Она образуется, когда ТЭН нагревает воду. Соли калия и магния при этом расщепляются, образуя углекислый газ и осадок, который называют накипью.

В продаже сегодня есть стиральные порошки, смягчающие жесткую воду и улучшающие ее качество: в их составе содержится кислота. В процессе стирки она способна растворить накипь, поэтому при выборе правильного средства можно не беспокоиться о чистоте бытового прибора.

Владельцы стиральных машин, которые прежде не знали о специальных порошках и не пользовались ими, могут воспользоваться возможностью почистить ТЭН лимонной кислотой . Чтобы это сделать, потребуется выполнить ряд последовательных действий:

1. В бак для белья засыпается 200 г лимонной кислоты.
2. Устанавливается программа для основной стирки с максимальным температурным режимом.
3. Включается стиральная машина.

Пока бытовая техника работает, кислота очищает не только ТЭН, но и внутреннюю поверхность барабана и бака . Сделать чистку более эффективной, хозяйка сможет, если добавит дополнительно 200 г белизны (хлорки). Подобная процедура вернет стиральной машине ее первоначальное состояние. Владелец техники Занусси никогда не столкнется с проблемой застиранного белья. Чистку следует делать каждые 2 месяца. Однако и здесь есть свои минусы. Когда лимонная кислота применяется постоянно, тогда она может разрушить не только известковый налет, но и резиновые детали.

К другим наиболее встречающимся проблемам относится протекание шланга для слива. Устранить течь поможет только замена неисправного элемента. Перед тем, как сделать приобретение, необходимо изучить преимущества, недостатки разных моделей сливных насосов. Проанализировав всевозможные предложения, владелец стиральной машины сделает оптимальный выбор.

Сухой ТЭН водонагреватель, что это такое. Особенности водонагревателей с мокрым ТЭНом

Греющая деталь такого типа является одной из самых востребованных и распространённых. Мокрый нагревательный элемент работает непосредственно с жидкостями. Прямое взаимодействие способно негативно повлиять на саму деталь. В отличие от сухого типа, на мокром быстрее появляются следы от накипи, наступит коррозия металла. Они включают в свою конструкцию следующие элементы:

• Металлическая трубка
• Спираль
• Диэлектрический наполнитель (он предотвращает перенапряжение в электричестве)

Не смотря на то, что бойлеры имеют свои негативные стороны, качественный нагрев в механизмов с мокрым тэном не меняется. Помимо этого, они имеют и другие положительные качества, например ценовые. Устройство открытого типа будет стоить в разы дешевле, чем закрытого. Также меньше стоит и дополнительно оснащение для механизма. Хорошим примером обогревателей такого типа является продукция компании THERMEX . При возникнувших неполадках специально встроенная трубка поможет слить всю воду для начала ремонтных работ.

Совет: К таким устройствам подойдет любой тэн, подыскивать деталь к определенной модели не придется.

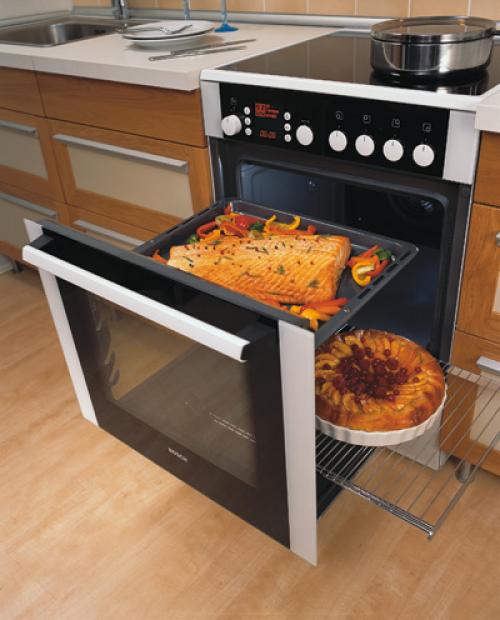

Что такое ТЭН в духовке. Общайтесь с духовками на одном языке

Когда хозяйка знакомится с новой духовкой, первое, с чем она сталкивается — это необходимость перевода. И не в смысле с одного языка на другой, а чаще с наименований, присущих каждой компании, на общепринятые термины.

Для чего это нужно? Все просто, срав­нивать одну духовку с другой можно только тогда, когда ясен объект сравнения. Поэтому мы избегаем вычурных, а главное, непонятных выражений типа «турбо-обдув», «макси-гриль», «интенсивный горячий воздух», «термоцирку­ляция» или «3-0-конвекция». А если в описа­нии стоит какая-нибудь функция типа «мед­ленное запекание» или «гратин», стремимся «вытрясти» из брэнд-отдела всю правду насчёт того, как она работает.

Поэтому технические характеристики в каталогах производителей выглядят куда ярче и соблазнительнее наших скучных, но зато всем понятных данных. От этого правила мы не будем отступать и теперь, поэтому режимам присваиваем те же самые названия, что вы увидите на следующих страницах обзора.

Не забудьте разогреть

В начале повествования — несколько общих советов. В инструкциях к духовкам (которые мы активно используем) для успешного приготов­ления блюд рекомендуется предварительно нагревать их до требуемой температуры (ориентируемся при этом на лампу индикатора термостата, она должна погаснуть).

Только для очень жирного мяса можно сделать исключе­ние и ставить его в холодную духовку. При этом шкаф можно отключать за несколько минут до готовности, остаточной температуры будет до­статочно для успешного завершения процесса. Дверцу желательно открывать как можно реже, а за «поведением» продуктов наблюдать через стекло (именно для этого лампа подсветки ча­сто не выключается, пока идет приготовление).

Что такое нагревательный элемент ТЭН. Преимущества ТЭНов

По сравнению с иными типами нагревателей ТЭНы имеют массу преимуществ. Например, их можно эксплуатировать и тогда, когда есть прямой контакт нагревателя с нагреваемой средой. И, как известно, это могут быть самые разнообразные варианты, а не только жидкие и газообразные. Среда может быть даже твердой, а давление в ней может доходить до 4,5 атм. И это не станет препятствием для ТЭНа.

Преимущество трубчатых электронагревателей и в надежной работе при вибрациях, а также тогда, когда существуют значительные ударные нагрузки. Ко всему они имеют различные конфигурации. А на оболочке ТЭНов отсутствует напряжение.

Существует такой важный показатель, как средняя наработка до отказа. При использовании ТЭНов для нагрева воздушных сред он составляет не менее 10 тысяч часов. При использовании для нагрева жидкостных сред – не менее 5 тысяч часов.

Двухконцевой ТЭН круглого сечения имеет такую конструкцию, когда нагревательный элемент находится внутри металлической оболочки. Это, например, спираль или несколько спиралей из сплава с высоким сопротивлением. Там же – контактные стержни.

Спрессованный электроизоляционный наполнитель служит изолятором между оболочкой и нагревательным элементом. Для того, чтобы предотвратить попадание влаги из окружающей среды, торцы ТЭН герметизируют. Диэлектрические изоляторы есть также между контактными стержнями и оболочкой.

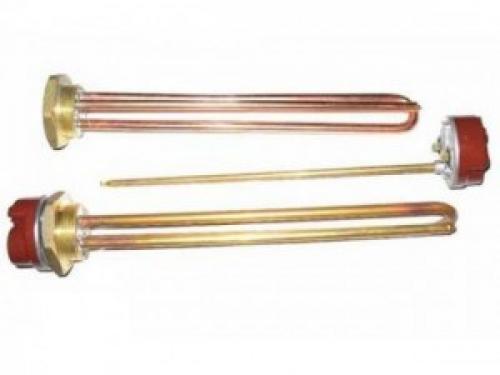

ТЭН с терморегулятором. ТЭН с терморегулятром безопасно и быстро нагреет воду

ТЭНы со встроенным терморегулятором обитают практически везде, где необходим нагрев воды, от фабричных бойлеров до самодельных конвекторов, сделанных из чугунного радиатора. Какие преимущества и недостатки есть у этого устройства? Давайте разбираться.

Как устроен и как выбрать

ТЭН со встроенным терморегулятором имеет нехитрое строение, состоящее из двух частей, нагревательного элемента и термодатчика, соединенного с регулятором температуры. Но и тут есть несколько особенностей, которые существенно влияют на исправность и срок службы устройства.

1. Первое, на что стоит посмотреть при покупке – это его корпус. Более долговечный ТЭН будет выполнен из меди  и иметь соответствующий благородный цвет, вариант подешевле обычно выполняется из «кислотостойкой нержавейки». Насколько на самом деле стойкая эта нержавейка в магазине убедиться нет никакой возможности, поэтому отдавайте предпочтение именно латунному варианту корпуса. Наружный диаметр трубки при этом обычно 13 мм, но бывают и тонкие, маломощные варианты – по 10 и даже 8 мм;

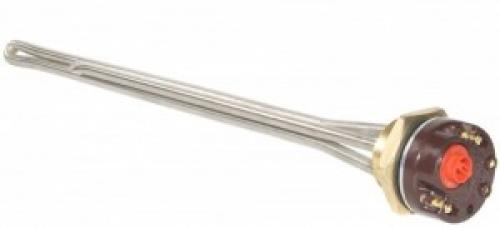

   Стальной корпус ТЭНа с терморегулятором обычно немного дешевле

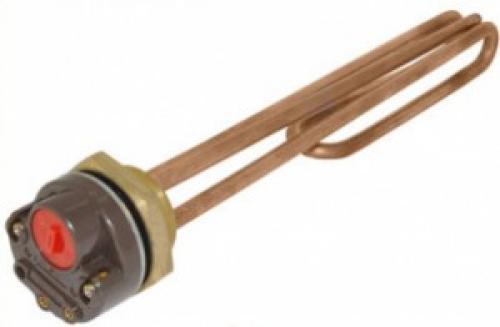

   Корпус ТЭНа из меди дает больше надежд на долгую работу

2. Маркировка. Так как мы рассматриваем ТЭН для водонагревателя, следует убедиться, что в маркировке, перед обозначением рабочего напряжения 220V стоит литера «Р», обозначающая работу в воде и слабых щелочных растворах;

   Условные обозначения на корпусе ТЭНа

3. Мощность. Следует учитывать, что при подключении в обычную домашнюю сеть, не стоит использовать ТЭН, мощнее 2,5 кВт – это дает слишком большую нагрузку на обычную проводку. Если вы планируете подключать более мощный ТЭН с терморегулятором – проложите до места его установки отдельный кабель от щитка с соответствующим сечением.
4. Термодатчик располагается в отдельной трубке и в случае необходимости, вынимается из нее вместе с терморегулятором. Свиду представляет собой стержень. Внутри содержит термопару, которая при нагреве приводит в действие механизм терморегулятора. Нередко выход из строя термодатчика заставляет ТЭН выключаться при низких температурах.
