Мотоблок является одним из самых полезных и востребованных технических устройств среди используемых на приусадебном участке. Однако это утверждение справедливо только при наличии дополнительного оборудования. Если размеры обрабатываемого земельного участка невелики, то приобретать фирменные агрегаты целесообразно. Именно поэтому вопрос о том, как сделать навесное оборудование для мотоблока своими руками является популярным.

Перечень дополнительных агрегатов не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и ни один мотоблок не обладает такой сильной комплектацией. После подсчетов суммы, в которую обойдется приобретение всего необходимого оборудования, многие от этой затеи отказываются. Также следует помнить, что не каждая модель может считаться универсальной.

Говоря проще, приобретая агрегаты для одного мотоблока, гарантировать их работу на другом очень сложно. Однако при наличии желания и определенного багажа знаний, многие дополнительные устройства можно изготовить самостоятельно.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока.

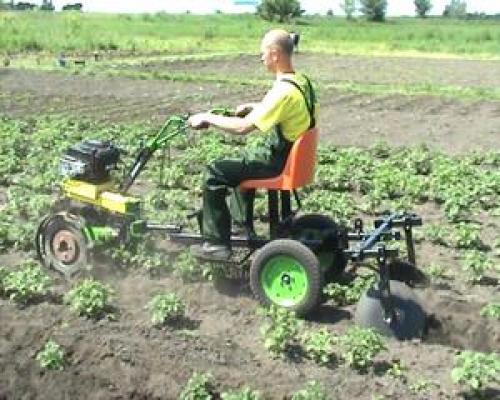

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

Металлическая несущая рама.
• Сцепка.
• Поперечная штанга.
• Раскосы.
• Ходовая часть.
• Органы управления.
• Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Чаще всего дополнительные агрегаты к адаптеру мотоблока крепятся посредством одинарной сцепки. Также необходимо подумать об управлении оборудованием, и оптимальным вариантом в данной ситуации окажется рычаг, переключение которого приведет к изменению положения вспомогательных устройств.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

• Раму.
• Диски.
• Талперы винтового типа.
• Стойки.

Благодаря наличию талперов появляется возможность регулировать угол наклона рабочих дисков. Именно этот фактор влияет на глубину их погружения в почву и прикладываемое во время работы усилие.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

• Сварную раму.
• Лемех.
• Барабан-очиститель.
• Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни . Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра , в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Наиболее сложным в изготовлении является барабан-очиститель, состоящий из двух роликовых цепей по 94 звена в каждой. Цепи, в свою очередь, устанавливаются на специальные стержни, а затем готовый элемент крепится на двух осях. В результате достигается максимальная подвижность.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Навесное оборудование для мотоблоков. Что может сделать навесной комплект инструмента

Универсальный характер конструкции мотоблока подразумевает, что дополнительный рабочий инструмент и оборудование используется исключительно, как навесное для мотоблока. В процессе работы его можно легко снять и заменить, без вмешательства в конструкцию мотоблока.

В подавляющем большинстве навесное оборудование для мотоблока разрабатывают и выпускают, прежде всего, для обработки почвы и выращивания овощных и зерновых культур на небольших площадях приусадебных участков. Поэтому все навесные инструменты можно соотнести на три категории:

• Оборудование для вспашки, культивации, фрезерования, нарезки борозд, волочения и боронения земли. Для работы с подготовкой почвы производится наибольшее количество насадок и навесного оборудования, как производителями мотоблоков, так и фирмами, реализующими сельхозинструмент;
• Дополнительная механизация, используемая для тонкой работы с посадкой семенного материала и сбором урожая, к ним же можно отнести мотокультиваторы, косилки и другое оборудование для работы на грядках;
• Вспомогательное навесное оборудование и насадки. Как ни странно, но на выполнение вспомогательных работ, транспортных операций и использование в качестве снегоуборщика приходится почти половина моточасов работы мотоблока с навесным оборудованием.

Важно! Благодаря высокой степени унификации конструкции основного блока с мотором, владельцы разных моделей мотоблоков могут частично адаптировать к своим агрегатам насадки и навесные инструменты для «чужих» моделей. Особенно, если речь идет о «советских» моделях.

Навесное оборудование для мотоблоков своими руками чертежи. Навесное оборудование для мотоблока Нева своими руками

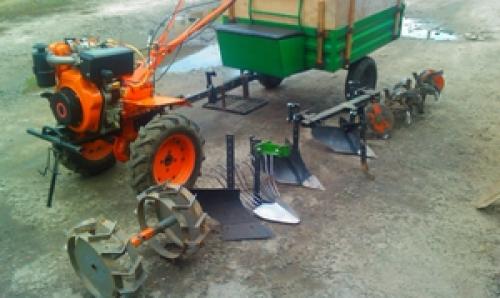

Перечень навесного оборудования для всех моделей мотоблоков очень большой. Прежде всего, в него входят:

• бороны и плуги;
• косилки и грабли;
• картофелесажалки и картофелекопалки;
• почвофрезы и пропольники;
• снегоуборщики и дровоколы ;
• сеялки и отвалы;
• опрыскиватели и насосы.

Настолько большой выбор навесных агрегатов никогда не входит в комплект поставки мотоблока Нева. Тяжело себе представить, сколько средств необходимо для приобретения всех нужных для подсобного хозяйства дополнительных устройств. А также необходимо помнить о том, что полностью универсальных мотоблоков практически не выпускается. Другими словами, агрегаты, подходящие к определенной модели, очень редко устанавливаются на другой мотоблок. Иногда изготовители заранее предусматривают дополнительные возможности для усовершенствования своей техники, что делается за счет применения дополнительных навесных узлов. К ним относятся:

• утяжелители;
• ходоуменьшители;
• дополнительные ступицы;
• адаптеры;
• грунтозацепы ;
• транспортировочные тележки;
• упорные рычаги;
• сцепки.

Совершенно любое подобное оборудование можно изготовить своими руками или позаимствовать от других мотоблоков и переделать. Главное, необходимо убедиться в их совместимости. Максимальная мощность мотора, метод подключения, размеры и массу, чертежи, предельные нагрузки и другие показатели стоит учесть при разработке оборудования. В противном случае можно потерять средства и потраченный труд.

Самоделки своими руками для мотоблока и навесного оборудования. Каталог самоделок

Начать разбор самоделок хотелось бы с непосредственного изготовления мотоблоков своими руками. Здесь не идет речь, что агрегат мы будет делать с нуля, ведь это технически невозможно для домашних условий.

Основные рабочие узлы будут взяты от другой техники, нам остается лишь подготовить определенную базу, на которой можно было успешно соединить все органы мотоблока.

Хотелось бы рассказать про мотоблоки дизельные на 4 колесах, самоделка которых будет рассмотрена позже. По своей сути, эти агрегаты похожи внешне и по своим техническим данным на полноценные минитрактора.

В помощь фермерам компании выпускают разнообразную специальную технику, чтобы облегчить работу и обслуживание хозяйства. Здесь все об устройстве и характеристиках зернодробилки Хрюша.

Миллионы людей на нашей земле занимаются огородничеством и земледелием. Культиваторы для огорода — сэкономят ваши время, здоровье и силы.

Тем, кто обладает собственным домашним хозяйством стоит узнать, что собой представляет процесс доения при помощи доильного аппарата. Перейдя по ссылке ознакомитесь с доильным аппаратом АИД 2.

Единственным различием является отсутствие у мотоблоков блокировки дифференциала, а в остальном они очень похожи – и присутствие водительского сиденья, и рулевое управление, и наличие двух пар колес.

Понятно, что переделка будет основываться на добавлении к имеющемуся мотоблоку нескольких дополнительных узлов – дополнительной рамы ко второй паре колес, установке руля и кресла, под которым должно находиться управление скоростями и т.д.

Готовый вариант стоит порядка 120 тысяч рублей, поэтому далеко не у каждого есть средства для его приобретения. Здесь становится целесообразным самодельное изготовление, которое набирает популярность с каждым годом.

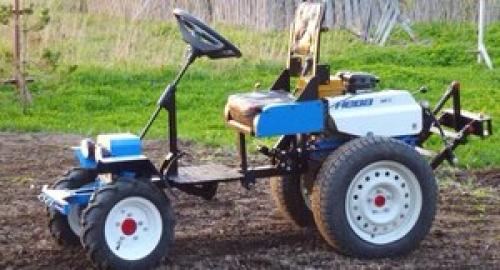

Чтобы сделать полноценный 4-колесный мотоблок, нам понадобится довольно мощный базовый агрегат (Зубр, Нева и т.д.). В данном случае, рассмотрим переделку из мотоблока Нева, потому что он достаточно распространен в нашей стране.

Для большего удобства можно приобрести готовый комплект для переделки, который стоит порядка 30 тысяч рублей.

Условно разделим процесс сборки на несколько этапов:

• В первую очередь, нам надо позаботится об изготовлении рамы . Речь идет о дополнительной конструкции несущего типа, под которой будет располагаться вторая пара колес. Для изготовления рамы нам понадобятся куски трубы и металлические уголки.
• Особых требований к параметрам трубы нет, но нужно учитывать, что нагрузка на данные элементы будет достаточной.
• Элементы трубы нужно разрезать болгаркой, после чего скрепить их между собой при помощи болтов. Для лучшей устойчивости конструкции, можно приварить поперечную стальную балку.
• Также нужно приварить к раме устройство для крепления навесного и прицепного оборудования . Крепить можно как спереди, так и сзади агрегата.
• Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен совпадать с шириной передней оси. К трубе необходимо прикрепить колесные ступицы.
• По центру нужно просверлить отверстие сквозного типа, через которое крепим конструкцию к передней раме. Далее устанавливается редуктор и рулевые тяги. Затем устанавливаем руль.
• В качестве колес можно использовать старые от советских автомобилей.
• Имеющийся двигатель устанавливаем на переднюю часть конструкции. Делается это для того, чтобы мотоблок был более устойчив на поверхности, ведь сзади него будет располагаться навесное или прицепное оборудование.

Навесное оборудование для мотоблока в Харькове.

Навесное оборудование к мотоблокам

Чтобы мотоблок был многофункциональным, его дополняют навесным оборудованием. С помощью дополнительных механизмов и деталей устройство можно приспособить для вспахивания земли, культивации, посадки и выкапывания картофеля, скашивания травы, перевозки грузов или очистки территории от снега. Основные требования, которым должно отвечать такое навесное оборудование:

совместимость с мотоблоком;

износоустойчивость;

возможность регулирования (например, глубина вспахивания).

В торгово-производственном маркетплейсе «Булаточка» можно найти разные модели оборудования для мотоблоков: навески для уборки снега, картофелесажатели и картофелекопалки, зерновые и овощные сеялки, грунтозацепы, косилки, бороны, фрезы, плуги, окучники, дровоколы, помпы, опрыскиватели и многое другое.

Специальные наборы позволят переоборудовать мотоблок в мототрактор, что дает возможность сэкономить на приобретении техники. Такие комплекты часто нужны для обработки большой площади грунта: работнику намного легче находиться на сиденье, монтировав оборудование к адаптеру сзади мотоблока.

Как правильно выбрать навесное оборудование?

Прицепные инструменты могут иметь несколько модификаций, поэтому перед покупкой стоит проконсультироваться с менеджерами маркетплейса. Они помогут сделать оптимальный выбор оборудования, которое будет полностью отвечать потребностям хозяйства. Мы гарантируем быструю доставку во все регионы Украины с оплатой при получении. Также товар можно напрямую купить в Харькове.

Навесное оборудование имеет высокое качество и гарантию от производителя. Длительное время эксплуатации гарантирует то, что на страницах сайта можно найти детали и комплектующие к давно использованным дополнениям для мотоблока.

Видео Обзор навески для мотоблока. Что покупать из навесного

Навесное оборудование для мотоблока Нева. Навесное оборудование к мотоблокам «Нева»: виды и характеристики

Благодаря использованию навесного оборудования можно существенно расширить функционал мотоблоков «Нева». Применение дополнительных насадок позволяет пахать, сажать семена, выкапывать корнеплоды, убирать снег и мусор, а также косить траву. При помощи различных приспособлений мотоблок легко и просто превращается в настоящее многофункциональное устройство.

Особенности

Основная задача любого мотоблока – это перекапывание земли и подготовка грунта к посевной. Монтаж навесного оборудования позволяет существенно расширить возможности использования агрегата, все виды навесок можно условно подразделить на несколько категорий:

• обработка земли – как правило, с этой целью используют фрезы для увеличения объема вспашки, а также грунтозацепы, окучник и плуг;
• для упрощения высаживания семян овощных и зерновых культур, а также картофеля следует использовать специальные сеялки, к примеру, картофелесажалки, сенокосилки и сеялки;
• сбор урожая – в этом случае при помощи дополнительных приспособлений выкапывают картофель, а также свеклу, морковь, лук, репу и другие корнеплоды;
• заготовка сена – здесь могут помочь различные косилки для скашивания травы, а также грабли и переворачиватели для уборки заготовок;
• очистка придомовой территории – в теплое время года с этой целью используют щетки, а зимой – снегоотвал или снегоуборщики, которые за считаные минуты выполняют ту работу, на которую пришлось бы потратить несколько часов, если воспользоваться лопатой и другими уборочными ручными приспособлениями;
• к навесному типу оборудования относят утяжелители всех типов на корпус, а также колеса, они повышают усилие тяги за счет возрастания массы агрегата – это способствует более глубокому и качественному вскапыванию.

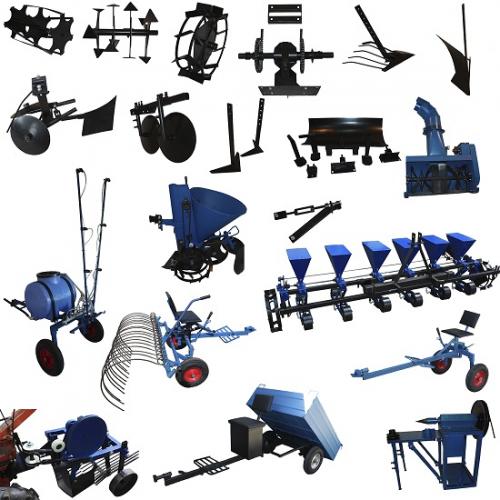

Навесное оборудование для мотоблоков МТЗ. 1 Навесное оборудование для мотоблоков МТЗ

Навесное оборудование для мотоблоков МТЗ предназначено для расширения возможностей мотоблоков. На сегодняшний день существует немалое количество моделей, которые позволяют производить заготовку сена, стричь газоны, сажать и убирать картофель, измельчать дерево, перевозить грузы и т.д.

Навесное оборудование для мотоблоков

Перед покупкой такого оборудования следует определить диапазон и объем работ, назначение выбранной модели. Среди населения очень популярны следующие устройства: косилки, окучники, картофелекопалки , культиваторы и прицепы.

Картофелекопалки помогают выкапывать картофель из земли, выбрасывая его на поверхность. Косилки используют для покоса травы на газонах, в садах, парках. Окучники используют при прополке и окучивании земли. Культиваторы разрыхляют поверхность, ровняют почву после обработки. С помощью окучника  можно также качественно удобрить почву. Прицепом транспортируют разнообразные грузы в хозяйствах и муниципальных службах.

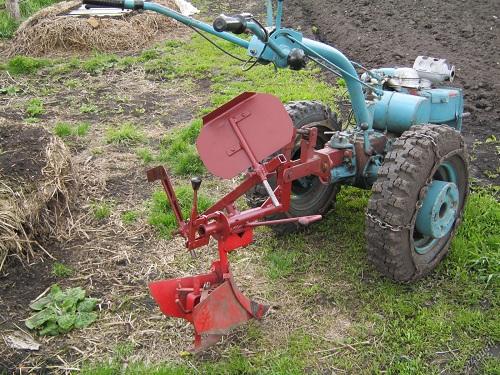

Плуг для мотоблока МТЗ – механическое средство для обработки почвы, которое предназначено для вспашки земли. Вспашка – главная почвообрабатывающая операция , которая измельчает почву и укладывает ее верхний слой в борозду. Конструкция плуга состоит из рабочих органов, которые установлены на металлической раме, и вспомогательных деталей.

1.1 Адаптер к мотоблоку МТЗ

Адаптер для мотоблока МТЗ – это устройство, которое оснащено механизмами для установки и закрепления разнообразного навесного оборудования. Внешне аппарат напоминает одноосный прицеп. С помощью адаптера увеличивается производительность агрегата, и расширяются возможности по выполнению работ. Адаптер превращает мотоблок в мини-трактор, что делает возможным обработку почвы, окучивание и культивацию сельхоз культур.

1.2 Конструкция и виды

По функциональности адаптеры разделяют на используемые для перевозки грузов кузовные и применяемые только при обработке земли, не оборудованные кузовом механизмы. Среди всех моделей таких механизмов существуют устройства, которые оборудованы телескопическими дышлами и имеют возможность изменения ширины колеи колес.

Навесное оборудование на мотоблок МТЗ для посадки картофеля

Адаптеры разделяют по мощности мотоблока, на который устанавливаются:

• тяжелые, что оснащены длинным дышлом и используются для работ с мощными одноосными тракторными устройствами с силовыми установками, которые работают с водяной системой охлаждения;
• легкие, которые работают с маломощной техникой с воздушным охлаждением и коротким дышлом.

1.3 Адаптер своими руками

Прицеп несложной конструкции можно собрать своими руками. Как показывает опыт пользователей, собранные своими руками адаптеры ненамного уступают по качеству моделям, изготовленным на заводе. Стоимость самодельного прицепа намного ниже, чем заводского. Кроме того, сделанные устройства своими руками больше отвечают конкретным требованиям (условия работы), чем магазинные, которые зачастую приходится дорабатывать.

Для того, чтобы самостоятельно изготовить адаптер надо следовать таким этапам работы:

1. Стоит подготовить чертеж для будущего прицепа. Если же практики в такой сфере нет, можно использовать готовые схемы.
2. Приобрести необходимые для работы материалы и подобрать нужное оборудование: стальной лист, сварочную технику, профиль и т.д.
3. Изготовить детали, после чего можно заняться монтажом устройства.
4. Оснастить свой адаптер необходимым оборудованием и проверить работу на практике.
