Акваконтроль extra рдэ реле давления электронное. Назначение и виды

18.04.2021 в 21:51
Содержание
  1. Акваконтроль extra рдэ реле давления электронное. Назначение и виды
  2. Схема подключения реле давления и реле сухого хода к глубинному насосу. Реле защиты от сухого хода
  3. Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей
  4. Не срабатывает реле давления насосной станции на выключение. Насосная станция не отключается. Причина в реле давления.
  5. Схема подключения реле сухого хода и реле давления с гидроаккумулятором. Комплект скважинного насоса
  6. Датчик уровня воды в резервуаре для включения и отключения насоса. Как сделать датчик уровня воды своими руками
  7. Электронное реле давления воды для насоса. Когда выбирать механическое, а когда РДЭ?
  8. Видео РДЭ-У EXTRA Акваконтроль, Видеоинструкция.

Акваконтроль extra рдэ реле давления электронное. Назначение и виды

Реле контролирует величину давления в трубопроводной системе и реагирует на изменения путем включения и выключения оборудования. Оно может быть:

  • Электронным (РДЭ). Реле такого типа разработано на основе тензорного датчика. Кроме защиты погружных насосов от сухого хода, реле предохраняет от протечек воды при повреждении трубопровода из-за разрывов, и утечек воды. Благодаря влагозащищённому корпусу электронное реле можно использовать на открытом воздухе.
  • Стрелочным (РДС). Такое реле давления воды для насоса комплектуется манометром и устройством, которое контролирует напор жидкости в сети водоснабжения. Оно работает в автоматическом режиме и может использоваться и для глубинных, и для поверхностных насосов. Для настройки РДС используют винты и разноцветные указатели в виде стрелок, которые позволяют устанавливать пороговые значения для включения и выключения насоса.

Сетевой шнур с вилкой и герметичной розеткой позволяет подключать устройство контроля напора воды без использования дополнительных проводов. Это повышает безопасность эксплуатации оборудования.

В ООО «Акваконтроль» можно купить реле для насосов по приемлемым ценам. Мы предлагаем большой выбор устройств и оказываем услуги по доставке в Москве и в другие регионы.

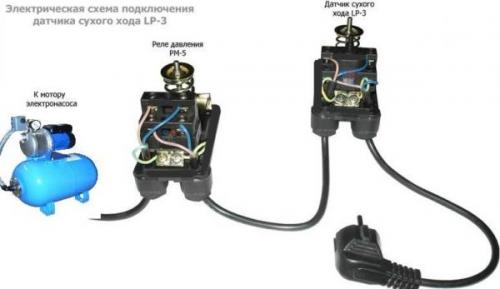

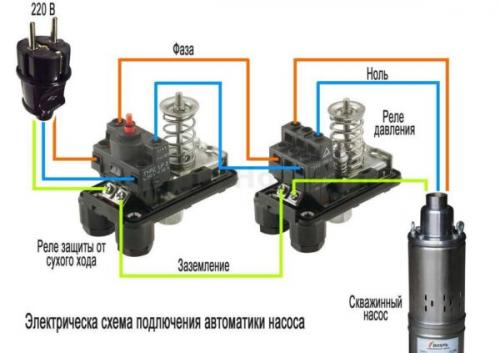

Схема подключения реле давления и реле сухого хода к глубинному насосу. Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Схема подключения реле давления и реле сухого хода к глубинному насосу. Реле защиты от сухого хода

Так выглядит защита от сухого хода насоса

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Схема подключения реле давления и реле сухого хода к глубинному насосу. Реле защиты от сухого ходаСхема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Схема подключения реле давления и реле сухого хода к глубинному насосу. Реле защиты от сухого ходаБоле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме.

Предлагаем ознакомиться Реле давления воды для насоса схема подключения, устройство и отзывы

Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

Без реле давления не обойдется, пожалуй, ни один водопровод. Если вы решили обустроить водоснабжение своего дома, то вопрос выбора подходящего агрегата встанет перед вами практически неизбежно. Чтобы исключить возможность ошибки, предлагаем вам прочесть подготовленный нами обзор наиболее ходовых моделей.

Реле давления устанавливаются практически во всех локальных водопроводных системах

Что такое реле давления и зачем оно необходимо

Реле давления представляет собой небольшой прибор, обязательно устанавливаемый в системы водоснабжения. Он необходим для того, чтобы:

  1. Измерять давление воды в системе.
  2. Включать насос или выключать его в зависимости от результата замера.

То есть роль данного прибора состоит в поддержании постоянства водяного давления.

Вероятно, чаще всего выбор совершается в зависимости от финансовых возможностей владельца. Поэтому и мы разобьём эти устройства по этому же принципу. И охарактеризуем наиболее востребованные модели топового и бюджетного ряда.

Приборы топового ряда

К данному ряду можно отнести, пожалуй, следующие приборы:

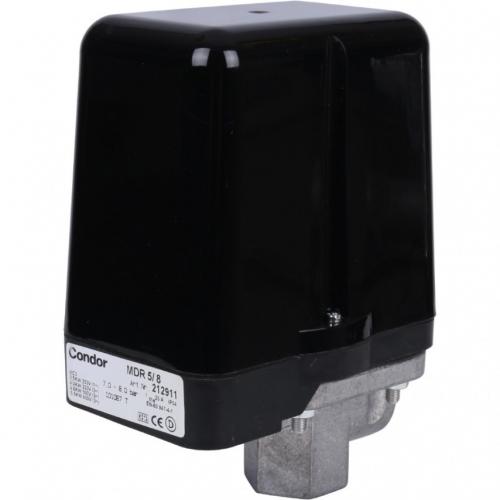

Реле давления Condor MDR 5/8

Реле этой марки производятся в Германии. В принципе, большинство специалистов считает, что прибор очень надежен. К главным его достоинствам они относят:

  • высокий уровень влаго- и пылезащищенности;
  • наличие позолоченных контактов;
  • способность прибора размыкать одновременно как фазу, так и ноль.

Таким образом, реле MDR 5/8 является двухполюсным. То есть это именно такой прибор, который можно использовать с насосами Grundfos SQE и SQ.

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

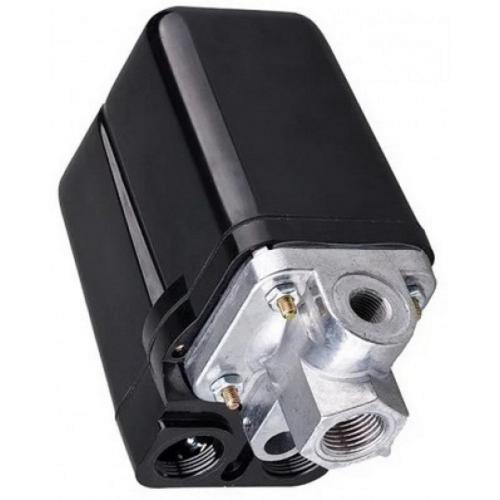

Прибор Condor MDR 5/8

Регулировка агрегата производится очень просто: путем вращения органов управления.

Реле MDR 5/8 может использоваться как в нормально замкнутом состоянии, так и в нормально разомкнутом. То есть оно может играть роль как реле сухого хода, так и реле давления.

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

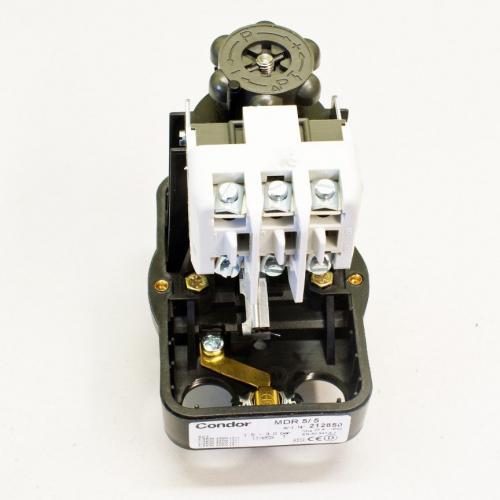

Устройство реле MDR 5/8

В корпусе прибора имеется специальный резьбовой разъем для установки манометра.

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

Разъем для установки манометра

В эксплуатационном отношении важно то, что фактов выхода из строя этого реле до сих пор не отмечалось.

Прибор Grundfos Tival FF 4-8

Доказательством высокого качества этого реле является, пожалуй, тот факт, что его IP (индекс пыле- и влагозащищенности) равняется 52. Прибор не только красиво исполнен, но и надежен. Для его изготовления использован высококачественный сплав. Более того, он обладает очень надежной герметизацией кабеля вывода.

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

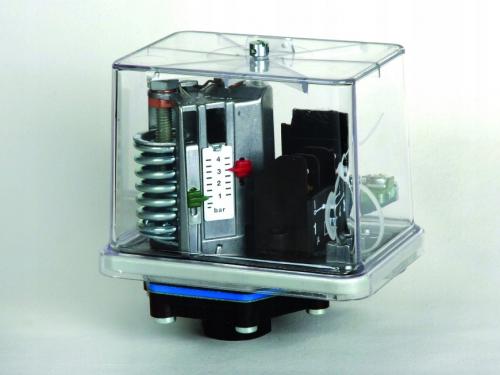

Прибор Grundfos Tival FF 4-8

Безусловно, к достоинствам данного реле следует отнести то, что давление и моменты срабатывания (включение/отключение) можно выставлять без использования манометра. Ориентируясь по шкале. Сама регулировка производится очень просто – с помощью обычной отвертки.

Однако у прибора имеется и существенный недостаток: он является однополюсным. То есть он обеспечивает размыкание только фазы.

Реле давления Danfoss

Привлекательность данного прибора состоит в простоте производимой регулировки. Для этого достаточно лишь открутить страховочный винт. В результате обеспечивается доступ к органам регулировки.

Необходимые значения выставляются при помощи отвертки по имеющейся шкале. Это касается как регулировки давления, так и выставления диапазона срабатывания.

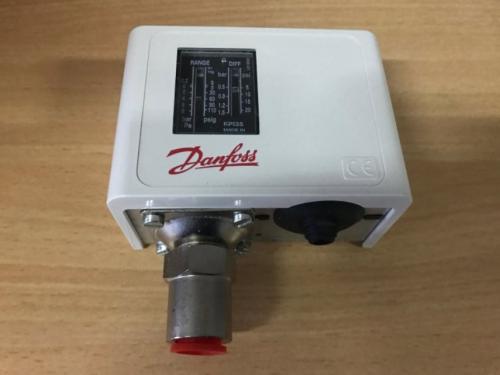

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

Прибор Danfoss

К достоинствам этого реле, безусловно, следует отнести:

  • во-первых, надежность;
  • во-вторых, наличие позолоты на контактах, благодаря которой исключается их пригорание;
  • в-третьих, наличие шкалы, что, в результате, позволяет производить настройку без применения манометра.

Недостатком прибора является его однополюсность. То есть способность размыкать только одну фазу.

Устройство может использоваться в качестве реле сухого хода, а также в качестве реле давления. То есть оно может работать как в нормально замкнутом состоянии, так и в нормально разомкнутом.

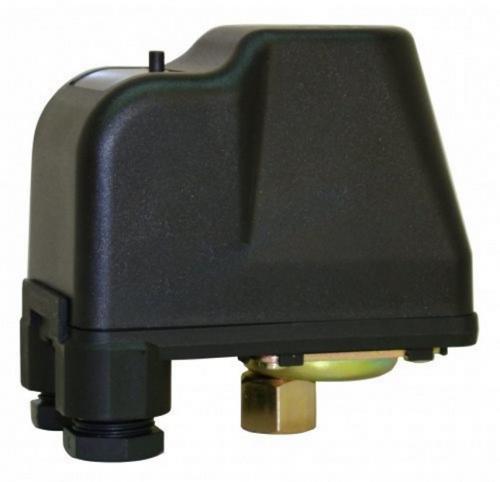

Приборы бюджетного ряда

Чаще всего представителями данного ряда являются изделия китайских производителей. К таким, в частности, можно отнести:

Приборы ACR PM/5

Речь идет сразу о двух приборах:

  • реле сухого хода, то есть реле нормально замкнутое;

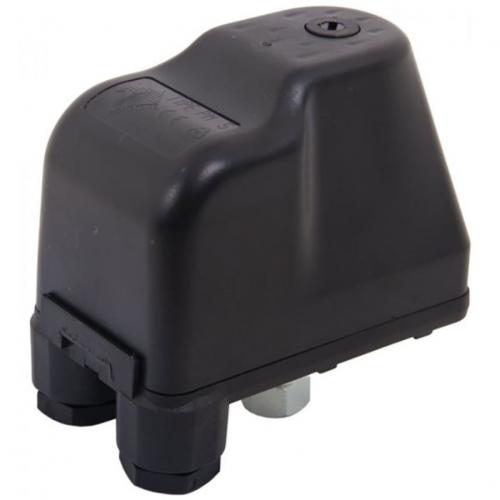

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

Прибор ACR PM/5 — реле сухого хода

  • реле давления, то есть реле нормально разомкнутое.

Какое реле давления лучше для гидроаккумулятора. Реле давления воды: обзор наиболее востребованных моделей

Не срабатывает реле давления насосной станции на выключение. Насосная станция не отключается. Причина в реле давления.

Для правильной работы насосной станции, чтобы она включалась и отключалась как положено, необходимо отрегулировать реле. На первый взгляд это может показаться довольно сложной задачей. Но настройка выключателя — это простая и быстрая работа, требующая минимальных навыков, которую мы можем делать самостоятельно. Как правило, существуют различные типы выключателей, но принцип действия у них одинаков, поэтому регулировка производится в соответствии с одинаковыми и простыми инструкциями.

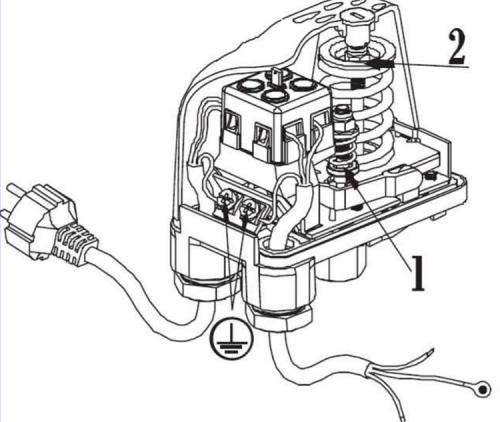

Чтобы отрегулировать этот механизм, нужно подтянуть или ослабить регулирующие гайки (1 и 2 на картинке ниже).

Первая гайка называется «дифференциальной», поскольку она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. Как правило, она расположена на меньшей боковой пружине. Заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал под свои нужды, комфорт. Поворачивая малую регулировочную гайку на реле по часовой стрелке, чтобы увеличить, или против часовой стрелки, чтобы уменьшить дифференциал. Данное действие редко требуется.

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 10

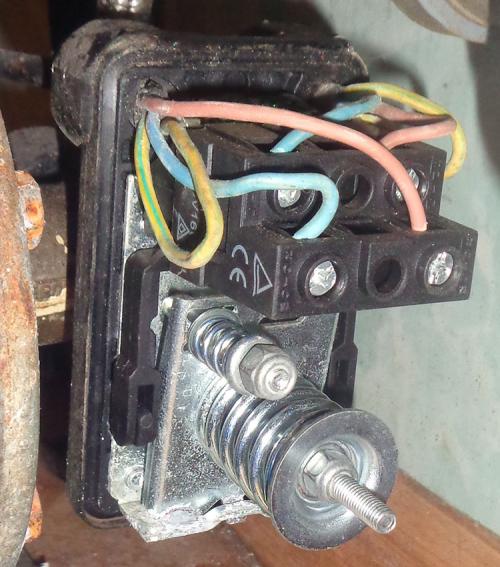

Малая пружина также считается регулирующей показатель запуска станции. И это понятно, ведь она изменяет дифференциал. Закручивая ее, мы уменьшим значение запуска, а откручивая — увеличим.

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 11

Вторая гайка, расположенная на центральной пружине, определяет значение давления, при котором мы хотим, чтобы насос отключился. Поворачивая гайку по часовой стрелке, увеличиваем значение давления, при котором насосная станция отключится. Например, отключалась при 3,5 bar, повернув на четверть оборота, стала отключаться при 3,9.

Схема подключения реле сухого хода и реле давления с гидроаккумулятором. Комплект скважинного насоса

Эффективная эксплуатация системы индивидуального водоснабжения на даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насоса.

  • Помпой погружного или поверхностного типа. Предназначением устройства является бесперебойная подача воды из глубинной шахты.
  • Питающим кабелем. Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием специальной заземляющей жилы.
  • Гидроаккумулятором. Накопительный бак увеличивает ресурс насосного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
  • Системой управления. Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подсоединение насоса к автоматике. Накопительный резервуар для воды и управляющий блок считаются дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрической сети осуществляется несколькими способами. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

  • Прямое подключение. Выполняется без установки дополнительных устройств. Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
  • Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
  • Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
  • Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.
Изучение особенностей предлагаемых методов подключения позволит определиться с выбором наиболее подходящей технологии.

Датчик уровня воды в резервуаре для включения и отключения насоса. Как сделать датчик уровня воды своими руками

Контролировать уровень воды необходимо в разных областях производства и быта. Изменения уровня заполнения технологических емкостей, наполнения и откачки приемных резервуаров промышленных и бытовых сточных вод, автоматическая промывка фильтров и многие других процессы контролируются автоматикой уровня. Принцип работы автоматики простой: датчик уровня воды, расположенный на заданной высоте резервуара срабатывает и подает сигнал оповещения или изменение режима. Рассмотрим подробно, как сделать датчик уровня воды своими руками. Предварительно коротко расскажем о принципе работы датчика уровня Геркон.

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

  • надежность, которая в 100 раз больше, чем у обычных открытых контактов;
  • быстродействие;
  • срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

  • малая коммутируемая мощность;
  • малое число контактных групп в одном баллоне;
  • хрупкость стеклянного баллона;
  • чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 12Прин

Как собрать датчик уровня воды

Вариант 1

Для сборки датчика уровня воды понадобится:

  1. два одноразовых шприца 10 мл и 2 мл;
  2. прозрачная гелевая ручка;
  3. неодимовый магнит небольшого размера;
  4. герконы — 2 шт.

Два Геркона необходимо для отслеживания повышения и понижения уровня воды. Если нужно контролировать либо повышение, либо понижение уровня, то достаточно одного Геркона. Если несколько Герконов установить последовательно, то можно отслеживать ступенчатое изменение уровня воды.

Подробную сборку и испытания датчика в работе можно посмотреть на

Вариант 2

Еще один пример самостоятельного изготовления датчика уровня воды. Датчик был установлен на пластиковой трубе канализационного септика частного загородного дома. Назначение датчика — контроль заполнения резервуара септика сточной водой.

Работа датчика основана на перемещении магнита по оси, на которой закреплены два Геркона. При замыкании контактов Геркона включается световой сигнал определенного цвета, сигнализирующий о степени заполнения септика.

Когда поплавок находится в нижнем положении, горит светодиод зеленого цвета HL1 и работает второй Геркон. Уровень жидкости находятся ниже поплавка, ограниченного стопором, и контакты Геркона замкнуты магнитом. По мере заполнения септика и поднятия уровня сточной воды магнит перемещается и включает желтый светодиод HL2, отключив HL1. При максимальном уровне жидкости включается светодиод красного цвета HL3, а желтый отключится. Если поплавок или магнит несправны (поломка стопора, смещение магнита, опрокидывание поплавка), то гореть должен будет желтый светодиод. Если в схеме использовать реле, то можно применять его, как исполнительное устройство для более мощных нагрузок. Ко второму Геркону также можно подключить зуммер или сотовый телефон и т.д.

Материалы для изготовления датчика уровня воды

  1. муфта соединительная д. 50 мм, 2 шт.;
  2. заглушка д. 50 мм, 2 шт.;
  3. хомуты пластиковые, 2 шт.;
  4. профили пластиковые мебельные;
  5. кембрик термоусадочный д.30-40 мм;
  6. пластмассовая пластина т. 4-6 мм;
  7. заклепки 10 шт.;
  8. магнит неодимовый 1 шт.;
  9. герконы 3 контакта, 2 шт.;
  10. кнопка (выключатель) низковольтный 1 шт.;
  11. резистор 680-1,5к. 1 шт.;
  12. светодиоды, 3 шт.;
  13. провода низковольтные 5-и жильные;
  14. штекер 4 ножки;
  15. термоклей, силикон;
  16. питание 12В, батарейка на 3В.

Из инструментов понадобятся:

  • электродрель;
  • термопистолет;
  • строительный фен;
  • паяльник;
  • отвертки, пассатижи и т.д.

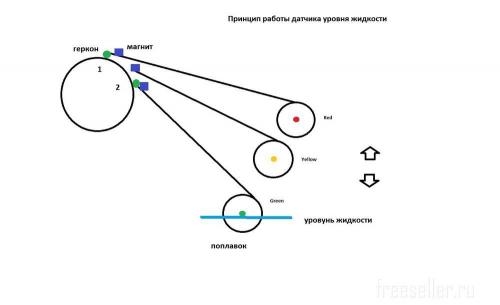

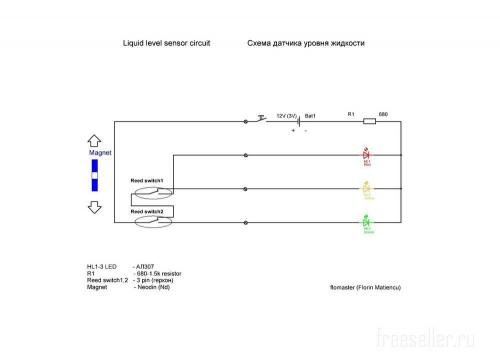

Схема датчика уровня воды

Схему датчика уровня воды для изготовления своими руками следует выбирать в зависимости от технологических задач, которые предстоит решать датчику, и условий, в которых он будет работать. Вариантами схем может быть светодиодная индикация, управление насосным оборудованием в автоматическом и ручном режиме, звуковая сигнализация и т.д. Любые варианты схем можно легко найти на интернет сайтах соответствующей тематики.

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 13

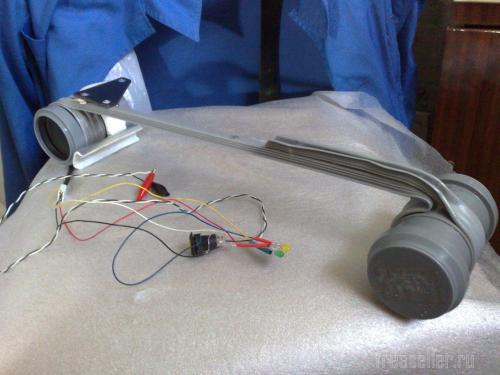

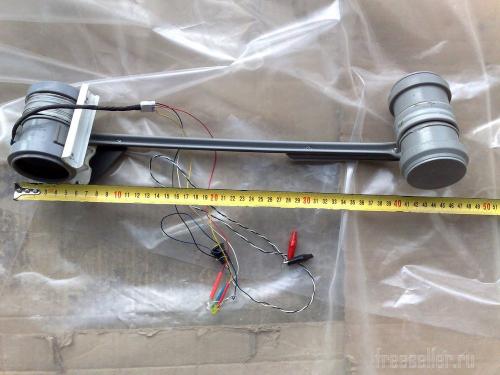

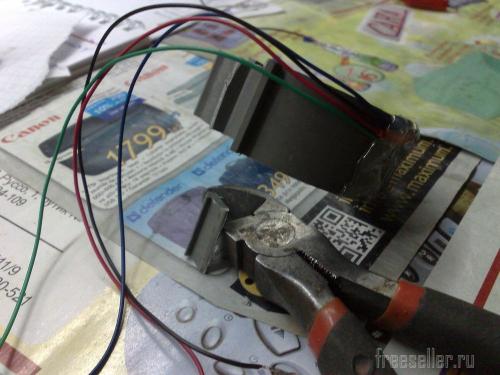

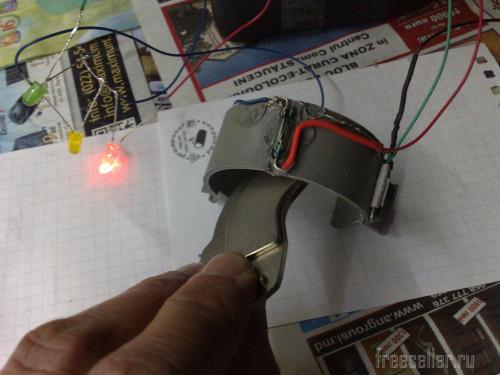

Сборка датчика уровня воды

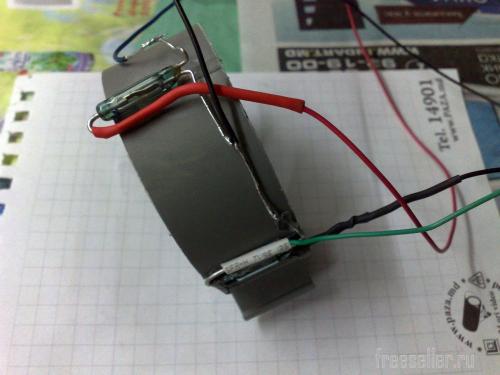

  1. На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
  2. Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
  3. Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
  4. Установите заглушки на поплавок и прикрепите его к профилю заклепками;
  5. Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
  6. Просверлите в муфте отверстие и установите стопор поплавка;

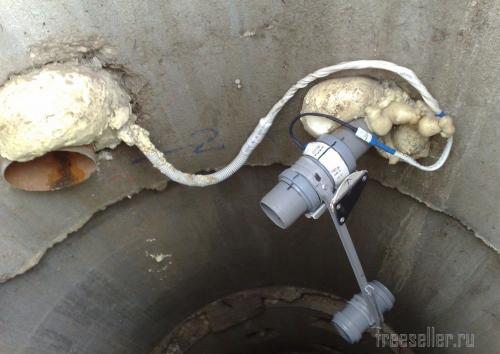

  7. Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 14

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 15

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 16

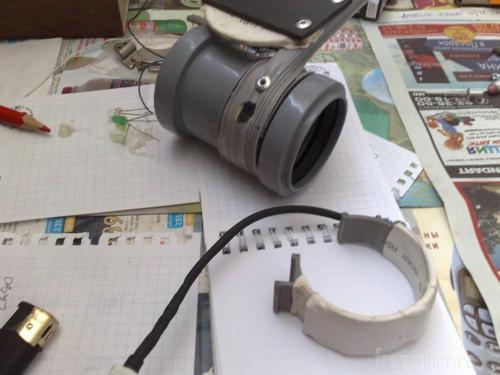

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 17

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 18

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 19

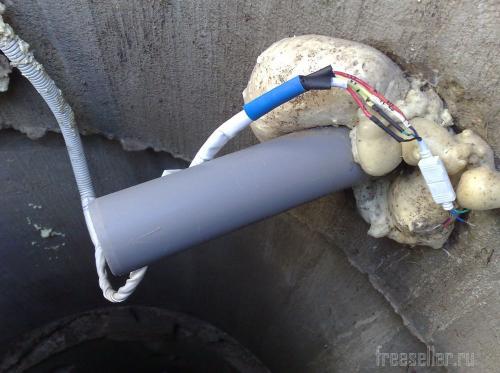

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 20

Акваконтроль extra рдэ реле давления электронное. Назначение и виды 21

Электронное реле давления воды для насоса. Когда выбирать механическое, а когда РДЭ?

Электромеханическое устройство устроено намного проще . Состоит из:

  • корпуса,
  • мембраны,
  • двух регулируемых пружин,
  • контактов.

При повышении давления мембрана воздействует на основную пружину. Пружина сжимается и размыкает прикрепленные к ней контакты. Двигатель насоса останавливается. Когда давление воды понижается до заданных значений, происходит обратный процесс.

Вторая пружина в конструкции – регулировочная, с ее помощью устанавливается разность давлений включения.

Для использования электромеханического устройства необходима дополнительная установка датчика сухого хода и манометра . Реле сухого хода предотвратит перегрев двигателя при отсутствии воды в месте водозабора. Манометр нужен для контроля давления и настроек.

Электронное реле давления – устройство многофункциональное. Регулируются не только значения давления, но также время задержки срабатывания. Это снижает количество нерациональных включений, предотвращает работу в условиях недопустимых нагрузок.

Настройки ЭРД:

    Электронное реле давления воды для насоса. Когда выбирать механическое, а когда РДЭ?регулирование давления включения насоса – от 0,5 до 6,0 бар;
  • регулирование давления выключения насоса – от 0,8 до 9,9 бар;
  • пауза между запусками – от 0 до 99 сек.;
  • ограничение для режима сухого хода – от 0,0 до 1,5 бар;
  • время проверки на наличие воды – от 1 мин до 12 час.;
  • продолжительность проверки на разрыв – от 0 до 990 сек.;
  • продолжительность проверки на утечку – от 0 до 99 мин.

Как видно, настройки прибора предоставляют большие возможности для регулирования. Они подбираются на основании интенсивности водозабора, этажности строения и удаленности источника.

Электромеханическое реле давления, в силу простоты конструкции, стоит сравнительно недорого. Оно применяется там, где необходимо понизить общую стоимость системы. Хоть устройство не обладает расширенными возможностями, но цена иногда оказывается решающим фактором.

Электронное реле выбирают там, где требуются небольшие габариты, простота монтажа, точность настроек и безопасная эксплуатация. Безаварийная и оптимизированная система управления способствует увеличению срока службы насоса.
