Вязать или варить арматуру для фундамента. Об «устаревших» стандартах

На различных площадках доминирует мнение, что старые советские стандарты 60-х годов прошлого века, рекомендующие выполнять монтаж каркасов фундаментов с применением сварки, — не могут работать в современных реалиях. Но что выразители подобных утверждений увидели новое и суперсовременное в вязании арматуры проволокой, заставляющее отказаться от применения сварки, — непонятно. Они, вероятно, забыли, что армирование было изобретено в середине 19-го века, когда о сварке могли только мечтать. Все армокаркасы тогда связывались, а лишь через сотню лет стали свариваться. Но тогда получается, что советские сварочные стандарты и технологии – немыслимый прогресс, но не рутина, а вязание каркаса проволокой – это совсем отсталые дедовские технологии.

Строительные нормы и созданные на их основе стандарты основаны на практике, часто отрицательной и даже трагической.

Сегодня появилась тенденция отрицания советских стандартов многими производителями работ, они предпочитают руководствоваться информацией из интернета и личным опытом. И то и другое может быть очень сомнительного качества, но за зарабатыванием денег прорабам некогда следить за обновлением строительных нормативных документов. А они постоянно актуализируются.

Свариваются не только стержни с дополнительной маркировкой «С» (арматура пригодна для сварки), например, А500С. Можно сваривать арматуру А240 и А400. До внесения в 2019г. изменений в ГОСТ 14098 допускалась сварка термоупрочнённого металла Ат. Но после сваривания термоупрочнение пропадало, поэтому в новой редакции стандарта марка Ат не применяется.

Как варить арматуру. Выбор арматуры

Элементы для армирования фундаментной основы представлены металлическими прутьями, имеющими гладкую либо ребристую поверхность. Их размещают внутри конструкций из бетона, чтобы увеличить показатель их прочности и сопротивляемость воздействиям негативного характера.

На сегодняшний день такие прутья чаще всего изготавливают из стали, но встречаются элементы из новых материалов, отличающихся большей прочностью. Одним из таких примеров является стеклопластик.

Помимо этого, изделия из арматуры отличаются толщиной прутов, значение которой варьируется в пределах пяти – двадцати пяти миллиметров. Окончательный выбор арматуры при строительстве того или иного объекта основан на предполагаемой нагрузке на фундаментное основание и иных факторах.

Прутья, из которых устраивается арматурная конструкция, соединяются между собой, чтобы увеличить прочность фундамента. Отметим, что арматура с ребристой поверхностью в большинстве случаев применяется в качестве основной для перераспределения нагрузочных воздействий, создаваемых сооружением и грунтовым составом. С помощью гадких прутков обеспечивается необходимая ориентация для ребристых элементов внутри фундаментной основы.

Арматура с ребристой или гладкой поверхностью должна быть скреплена между собой, поэтому следует знать, как варить арматуру для фундамента.

Рекомендованный вариант арматуры, применяемой для обустройства бетонной основы – А 500 С. Лучше всего пользоваться круглыми прутьями, а при устройстве неглубоких фундаментных лент – прямоугольными пластинами.

Необходимо учесть одну особенность – от размера сечения арматуры зависит прочность будущего каркаса. Кроме того, при выборе учитывается длина прутьев, по параметрам которой можно определить расход металлических изделий.

При строительстве частного дома разрешается использовать арматуру, диаметр которой варьируется в пределах десяти – шестнадцати миллиметров. В фундаментные основания, строящиеся по слабонесущим почвенным составам, закладываются металлические прутья, толщина которых не менее 1.6 см.

Как правильно варить арматуру под фундамент. Способы снижения негативного воздействия сварки на прочность арматуры

Схема полуавтоматической сварки арматурных стыков: а. вертикального, б. горизонтального; 1. Полуформы; 2. Стержни арматурные; 3. Скобы; 4. Расплавленный металл; 5. Шлаковая ванна; 6. Держатель; 7. Электродная проволока; 8. Направления движения сварочной проволоки; 9. Стык.

Так, первым шагом на пути к минимизации негативных последствий должен стать выбор электродов, соответствующих диаметру ребристых или гладких прутьев, которые предстоит сваривать. При этом следует иметь в виду, что для прутьев относительно небольшого диаметра (до 14 мм) подойдет большинство электродов, предлагаемых в продаже. Если же речь идет о том, чтобы варить армирующие прутья большего диаметра, можно использовать специализированные электроды. Следует отдать предпочтение тем из них, которые можно использовать для работы с низкоуглеродистой сталью: они обеспечат менее интенсивное воздействие на свариваемый материал и тем самым окажут минимальное воздействие на его прочность.

Кроме того, важно помнить, что варить фундамент можно, правильно подобрав величину тока, используемого при сваривании. Недостаточно интенсивный ток не позволит получить качественное и прочное соединение, вследствие чего в дальнейшем возможно нарушение прочности конструкции, а слишком интенсивный ток сделает металл в месте соединения хрупким после остывания. Таким образом, и слишком сильный, и слишком слабый ток являются негативными факторами с точки зрения обеспечения прочности арматуры несущей строительной конструкции. Одним из индикаторов, которые можно использовать для оценки степени достаточности силы тока, используемого для осуществления сварочных работ, является характер взаимодействия поверхности металла с электродом в процессе сварочных работ: если электрод прилипает к стали, это означает, что сила тока является недостаточной и ее можно увеличить.

Схема армирования столбчатого фундамента.

Для придания большей долговечности сварному соединению, по мнению специалистов, можно прибегнуть к увеличению плотности прилегания свариваемых элементов друг к другу. Достигнуть наибольшей плотности можно посредством использования шлифовального инструмента, позволяющего максимизировать площадь прилегающих друг к другу поверхностей.

Наконец, чтобы убедиться в отсутствии негативных последствий выбранной технологии осуществления сварочных работ, можно произвести небольшой эксперимент для оценки результатов ее применения. Нужно осуществить сваривание отдельного соединения и предоставить ему возможность остывания. После того как температура сваренного соединения достигла комнатной, можно оценить негативное воздействие на арматуру посредством визуального контроля места сварки.

Появление на нем трещин является ярким свидетельством несоответствия какого-либо параметра выбранной технологии характеристикам металла, используемого в качестве армирующего материала для несущей строительной конструкции. Если же после остывания в месте соединения металлических прутьев не появилось никаких трещин, можно с уверенностью сказать, что выбранная технология является подходящей для указанных характеристик металла. Таким образом, убедившись в отсутствии негативных последствий, можно остановиться на применении выбранной технологии.

Сварка или вязка арматуры. Достоинства и недостатки сварки

При определенных условиях сварка каркаса представляется более надежным вариантом решения поставленной задачи. Но при этом ее применение, как правило, ограничивается сложностями климатического характера (сильный дождь, например) или отсутствием электрической подводки. С другой стороны, в отличие от вязки в нормальных условиях сварка может применяться повсеместно (помимо ситуации с тонкими стержнями).

Крестообразное соединение арматуры дуговой ручной сваркой разрешается для прутов диаметром 10 мм и более.

Многие начинающие строители основной причиной сложности использования этого метода считают дороговизну оборудования, в комплект которого входят следующие наименования:

Сварочный агрегат.
Несколько упаковок электродов нужного типа.
Комплект средств защиты сварщика (включая очки и спецодежду).

Во время выполнения работ важно строгое соблюдение требований техники безопасности. Чтобы исключить возможность получения ожога – нужно будет запастись индивидуальными средствами защиты (маской, рукавицами и специальным рабочим снаряжением). В определенных условиях исполнителю потребуется получить наряд-допуск на проведение работ повышенной опасности.

Одно из главных условий сварки арматуры любым способом, это то, что необходимо использовать арматуру с индексом «С» – свариваемая, например А500С , А600С и т.д.

Каких-либо противопоказаний к использованию сварки при сборке каркасов не существует. Кроме того, в соответствие с указаниями нормативных документов при работе на фундаментных конструкциях с арматурными стержнями увеличенного размера, этот способ – единственно допустимый. Так как конструкции каркасов из арматуры диаметром 32 мм и выше получаются слишком массивными, из-за чего проволочные скрутки не всегда способны выдерживать возросшие нагрузки.

Важно чтобы в процессе сварки арматуры её диаметр не уменьшился, и ребра не были повреждены. В противном случае, если она выполняет роль основного армирования, ее необходимо будет заменить.

Сварка каркаса может быть более надежным вариантом решения поставленной задачи, но ее применение ограничивается сложностями климатического характера или отсутствием электрической подводки. В отличие от вязки, сварка может быть использована повсеместно, за исключением случаев с тонкими стержнями.

Крестообразное соединение арматуры

Крестообразное соединение арматуры дуговой ручной сваркой разрешается для прутов диаметром 10 мм и более.

Дороговизна оборудования

Многие начинающие строители считают дороговизну оборудования основной причиной сложности использования этого метода. В комплекте оборудования входят следующие наименования:

Дуговая сварка
Щетка
Маска
Рукавицы
Специальное рабочее снаряжение

Техника безопасности

Во время выполнения работ важно строгое соблюдение требований техники безопасности. Нужно будет запаститься индивидуальными средствами защиты (маской, рукавицами и специальным рабочим снаряжением). В определенных условиях исполнителю может потребоваться получить наряд-допуск на проведение работ повышенной опасности.

Условия применения

Одно из главных условий сварки арматуры любым способом - это использование арматуры с индексом "С" - свариваемая, например, А500С, А600С и т.д.

Кроме того, в соответствие с указаниями нормативных документов при работе на фундаментных конструкциях с арматурными стержнями увеличенного размера, этот способ - единственно допустимый. Так как конструкции каркасов из арматуры диаметром 32 мм и выше получаются слишком массивными, из-за чего проволочные скрутки не всегда способны выдерживать возросшие нагрузки.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/novosti/pochemu-nelzya-varit-armaturu-dlya-fundamenta-osobennosti-materiala

Допускается ли сварка арматуры. Способы соединения арматуры

Сборка каркасов производится прямо на строительной площадке. Это означает, что для выполнения процедуры требуются простые и быстрые методы соединения стержней. К наиболее распространённым способам относят вязку при помощи мягкой отожжённой проволоки толщиной 0,8-1,5 мм.

Технология такого соединения проста, но у многих начинающих строителей она вызывает неприятие из-за отсутствия навыков. Поэтому у них возникает вопрос, можно ли варить арматуру под фундамент, ведь это быстрее и надёжнее.

Сварные готовые элементы можно изготавливать заранее Источник www.stigr.su

Необходимо сразу сказать – принципиальных противопоказаний к сварке каркасов нет. Мало того, на многих специальных конструкциях, где используются арматурные стержни увеличенного размера, сварка является единственно допустимым способом сборки. Каркасы получаются массивными и очень тяжёлыми, проволочные скрутки попросту не смогут выдержать нагрузок при заливке бетона.

Однако, для таких соединений требуется строгое следование технологическим требованиям. При строительстве объектов сравнительно небольшого размера, где не нужны слишком толстые и тяжёлые рабочие стержни, использование сварки нецелесообразно. Таким образом, можно арматуру вязать или сваривать, что лучше и надёжнее – решают, исходя из условий работ и степени ответственности каркаса.

Готовые каркасы для несущих балок Источник www.serfas.lt

Вязка арматуры под ленточный фундамент

Вязка

Вязка арматуры – простой и универсальный способ соединения элементов каркаса. Он годится для работы с металлическими и стеклопластиковыми прутками.

Рассмотрим процесс вязки арматуры внимательнее. С точки зрения прочности, это вполне надёжный вариант соединения каркаса. В роли крепёжного элемента выступает скрутка из отожжённой стальной проволоки, толщина которой обычно находится в пределах 0,8-1,5 мм.

Для выполнения процедуры необходимо приготовить отрезок проволоки длиной 25-30 см и специальный крючок.

Крючок для вязки арматуры Источник prom.st

Проволока складывается пополам, полученную петлю перехлёстывают вокруг соединяемых элементов. Крючком захватывают петлю и несколько раз поворачивают её вокруг оси, производя закрутку. Вся процедура у опытного рабочего занимает считанные секунды, а необходимый навык приходит очень быстро.

Основным преимуществом вязки является возможность работать в любых условиях. Не требуется подключение к источнику электропитания, единственным требованием является достаточная освещённость участка соединения. Проволока продаётся в магазинах, она гораздо дешевле электродов.

Для опытных специалистов вопрос – вязать или варить арматуру для фундамента – попросту не существует. Тем более, что в современном строительстве часто используют полимерную арматуру, которую можно соединять единственным способом – вязкой. Для лёгких построек, где не требуется применять толстые стержни, используют соединения с помощью пластиковых хомутов. Это быстро, а малый вес полимерной арматуры вполне позволяет применять подобную методику.

Армирование фундамента стеклопластиковой арматурой: как рассчитать и особенности связывания

Сварка

Сварка каркаса многим строителям представляется более простым и доступным способом. Технология широко распространена и применяется повсеместно, тогда как вязка – это узкоспециальный рабочий приём соединения.

Примечательно, что сварной способ многие строители считают недопустимым. Однако, отказать ему в праве на существование нельзя. В сети имеется масса противоречивой информации, вынуждающей пользователей искать ответ на вопрос – почему нельзя сваривать арматуру для фундамента.

Почему арматуру вяжут, а не варят. Варить или вязать: какому методу отдать предпочтение

До принятия окончательного решения об использовании вязки для крепления стальных прутков или крепления с помощью сварки, необходимо тщательно все взвесить. Почему арматуру одни строители сваривают, а другие вяжут? У каждого способа есть свои достоинства и слабые места.

Чтобы не ошибиться, следует прислушаться к советам профессионалов:

для массивных многоэтажных строений, оказывающих значительную нагрузку на основу, целесообразно использовать сварку. При этом важно не пережечь арматуру, чтобы не ослабить прочность соединения;
для небольших жилых зданий и дачных построек, можно использовать соединение частей арматурной решетки с помощью вязальной проволоки. Этот метод фиксации обеспечивает прочность таких построек.

При использовании сварки важно исключить вероятность пережога, ослабляющего прочность стыков. Метод соединения сваркой нежелательно применять в сейсмически активных зонах, а также на проблемных почвах, где в результате смещения грунта может нарушиться целостность фундамента.

Вместе с тем сварка обладает рядом преимуществ:

позволяет выполнять работы ускоренными темпами;
обеспечивает повышенную жесткость пространственной рамы;
повышает нагрузочную способность основания.

При строительстве частных зданий лучше использовать метод вязки. Достоинства этого способа:

простота реализации и отсутствие необходимости в специальном оборудовании;
возможность выполнения работ без привлечения квалифицированных специалистов;
отсутствие в участках стыковки повышенных напряжений.

Минусом метода вязки является недостаточная жесткость арматурной решетки. Однако при возведении легких построек этот недостаток не имеет существенного значения.

Можно ли варить арматуру на фундамент. Технология вязки арматуры

Способ достаточно надежный и простой. Вязка не требует специальных навыков, но для контроля работ лучше позвать специалиста. Перед началом необходимо подготовить инструмент:

Вязальный крючок или шуруповерт.
Вязальную мягкую проволоку толщиной 1-2 мм. Для вязки можно использовать обожженную проволоку.
Станок для загиба арматуры. Приспособление обычно является самодельным. На железную станину крепится поворотный рычаг с двумя неподвижными роликами. К этой же станине крепится кусок металлического уголка. Арматура устанавливается вдоль уголка, место сгиба пропускается между роликами. Поворот рычага позволяет без особых усилий согнуть стержень.

Вязка арматуры для фундамента крючком

Следующий шаг – это подготовка. Длина прутка 6 метров. Нежелательно без надобности укорачивать стержни. Начинать сборку арматурной сетки лучше на самом коротком участке. Это позволит набить руку перед более сложными работами. Каркас лучше собирать с напарником на ровном прямом участке. Минимальное расстояние арматуры от края бетона — 50 мм, в этом случае она не будет подвергаться коррозии. Для вязки прутков их соединяют между собой с нахлестом в 20-30 см. Проволока вяжется двумя способами:

С помощью вязального крючка.

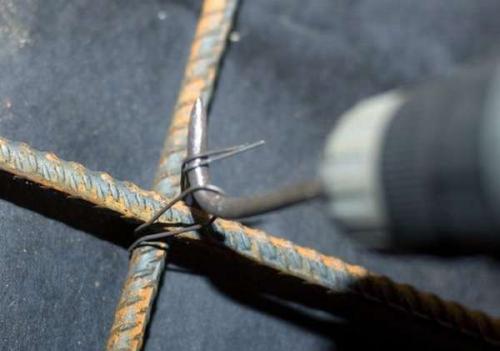

С помощью насадки на шуруповерт. В качестве насадки используют мебельный шестигранник. Важно не перетянуть проволоку.

Особое внимание следует уделить углам. В фундаменте нельзя допускать, чтобы концы арматуры стыковались на углах. Избежать этого нам поможет приспособление для изгиба стержней. Существует несколько способов вязки арматуры на углах:

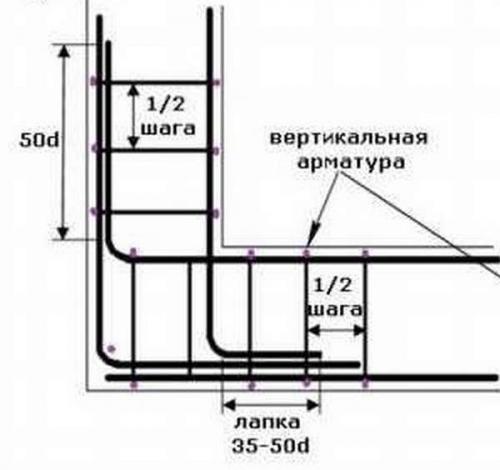

Лапкой. При этом способе пруток вдоль внешней опалубки переходит на углу на внутреннюю стену опалубки.
С использованием Г-образной вставки. Дополнительно каждый угол усиливают Г-образной арматурой.
С использованием П-образной вставки. Дополнительно каждый угол усиливают П-образной арматурой.

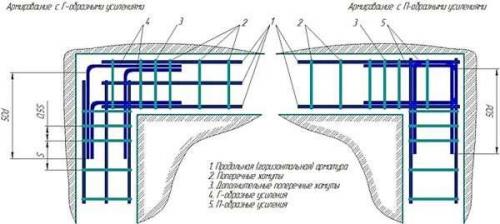

Усиление каркаса фундамента лапкойГ-образное и П-образное усиление каркаса армирования фундамента

Категорически запрещается сгибать прутки, делая небольшой надрез с помощью болгарки. Пострадает прочность каркаса и как следствие надежность железобетона.

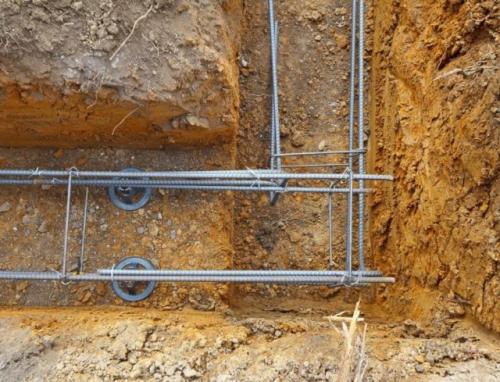

Когда арматуру вяжут, а когда варят. Для чего предназначена арматура в фундаменте

Профессиональный подход к сооружению фундамента гарантирует длительный срок эксплуатации здания. Прочная основа сохраняет целостность, так как устойчива к появлению трещин в результате усадки грунта. Обеспечение прочности фундамента с помощью пространственной рамы – серьезная задача. Важно тщательно продумать конструктивные особенности армированной конструкции, для изготовления которой могут использоваться стальные стержни или металлическая сетка.

Для небольших зданий в качестве фундамента часто используют основание ленточного типа. При условии правильного изготовления оно обеспечивает устойчивость строений на протяжении длительного времени. Нельзя сформировать надежную основу, заливая фундамент бетонной смесью без дополнительного армирования. В этом случае в результате деформации через некоторый промежуток времени он растрескается.

При закладке основания соединение арматуры может производиться двумя основными способами: сваркой или связкой

Правильно выполненное армирование позволяет предотвратить преждевременное нарушение целостности основы. Сортамент арматуры при этом определяется расчетным путем.

Применение стальных стержней позволяет:

значительно повысить прочность фундамента;
обеспечить равномерное распределение действующих усилий;
демпфировать реакцию почвы в результате морозного пучения;
обеспечить длительный срок эксплуатации строения.

Укрепление основания защищает его от появления трещин, вызванных деформацией.

Как вязать арматуру. Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

Ручная вязка стальным крючком и кусачками.
Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

Расчет суммарных нагрузок на фундамент.
Разработка чертежа и рабочего эскиза армокаркаса.
Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
Подготовка инструментов для вязания.

Для армокаркаса плитного фундамента используют рифленые стержни диаметром 10–14 мм. Создание чертежа лучше доверить специалистам, которые учтут нагрузки и предусмотрят усиление важных участков с учетом процента армирования и прочности бетона.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
Стержни сеток по торцам соединяют между собой П-образными хомутами.
В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
Сгибают заготовки по центру.
В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
В сформированную петлю продевают крючок.
Втягивают концы проволоки в петлю.
Проворачивают крючок, добиваясь необходимой силы затяжки.

Выполняя затяжку, мастер должен контролировать усилие, чтобы не допустить обрыв проволоки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.
