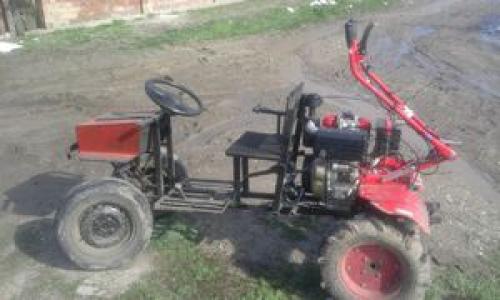

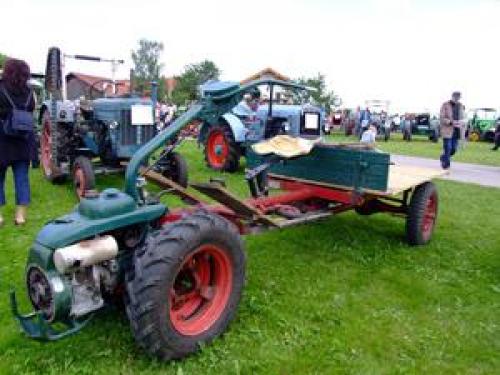

Как сделать минитрактор из мотоблока каскад своими руками. Минтрактор из мотоблока Зубр

Как сделать минитрактор из мотоблока каскад своими руками. Минтрактор из мотоблока Зубр

Китайские мотоблоки Зубр оснащаются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются дизельные тяжелые мотоблоки, которые оснащены системой жидкостного охлаждения. За счет этого трактор сможет работать длительное время в условиях повышенных температур окружающего воздуха.

Чтобы сделать трактор из мотоблока своими руками, потребуется сделать раму из стального уголка 50 мм. На передней части рамы расположены поперечины для установки двигателя. Рама дополнительно усилена поперечинами и укосинами, которые повышают жесткость на кручение.

Двигатель жестко закреплен на раме, поэтому возможно появление усталостных трещин под точками установки. Момент от двигателя передается парой ремней на расположенную над задней осью коробку передач. Зона работы ремней закрыта металлическим щитком (для защиты левой ноги оператора) и поперечиной (для защиты руки от травм).

Рулевой редуктор от «классических» моделей ВАЗ устанавливается на кронштейне рядом с педальным узлом. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.

Для остановки применяются механические ленточные тормоза. Барабаны выполняются из стальных цилиндрических заготовок (например, старых баллонов для газа). Установка рычагов и педалей делается на втулках, размещенных на раме. Приводы тормозов регулируются по длине для компенсации износа колодок и изменения интенсивности торможения.

Как сделать фронтальный погрузчик на минитрактор своими руками. 1 Как сделать свой фронтальный вариант?

Устанавливается такой тип на трактора с ведущим передним мостом. Чтобы сделать фронтальный погрузчик своими руками, как и в предыдущем варианте, нужно сначала разработать четкий чертеж. Исходя из него, подбирать материалы и инструмент.

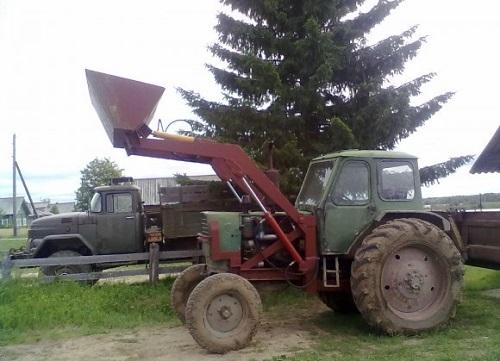

Трактор с самодельным погрузчиком

После разработки чертежа можно заготовить материалы. Для ковша понадобится три-четыре (в зависимости от размеров) листа стали. При этом ковш может быть с дугообразной основой или из прямоугольных элементов. Первый тип требует меньше материала и работы. Нижний лист стали изгибается по дуге, а на него сверху навариваются боковые вставки. Для второго типа понадобится пять прямоугольных пластин.

Кроме стальных листов, также нужен стальной профиль, трубы с квадратным сечением разного значения, четыре гидравлических цилиндра. Что касается инструмента, то здесь набор тот же, что и в предыдущем варианте.

Весь процесс сборки фронтальной модели имеет следующий вид:

1. Прежде всего, на переднюю часть техники, прямо под навеской привариваются дополнительные стальные платформы, которые будут обеспечивать опору инструменту. В платформах делаются выемки для установки тяг.
2. Дальше делается стрела. Она изготавливается из профилей. Для этого делаются два контура из отрезков профиля, соединенных под углом в 30 градусов. Между собой контуры фиксируются стальными перемычками в центральной, нижней и верхней части для большей прочности.
3. На одну сторону каждого контура приваривается вертикальная опора с выступом в верхней части. К ней приваривается дополнительная распорка, которая второй стороной крепится к уголку на центральной части стрелы.
4. На готовом ковше, сваренном из металлических прямоугольников, в задней части делаются проушины. На нижнюю проушину фиксируется стрела, на верхнюю устанавливаются два гидроцилиндра. Другим концом гидроцилиндры фиксируются на уголке в центре стрелы. Большие гидроцилиндры проводятся из центра стрелы на вертикальную опору.
5. Вся конструкция фиксируется на навеску трактора.

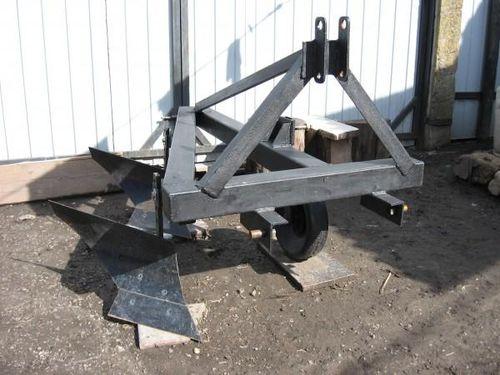

Как сделать плуг для минитрактора своими руками. Плуг для трактора в частном хозяйстве

Почти для всех работ в сельском хозяйстве необходим хороший плуг. Конечно, данное приспособление без труда можно купить в специализированном магазине. Но не каждый фермер способен оплатить такие расходы. К тому же этот инструмент используется редко. Минитрактор с плугом поможет вспахать землю на небольшом поле с минимумом затрат на горючее.

Самодельный плуг

В таком случае верным решением будет собственноручно сделать оборудование для минитрактора. Умельцам выполнить такую работу будет несложно – необходимо подобрать подходящий для этого дела материал и точно выполнять все правила изготовления. Многие думают, что плуг для минитрактора своими руками сделать трудоемко. Все неудачные попытки являются результатом плохих познаний в геометрии у начинающих мастеров. На фото показана схема создания чертежа для расчетов на двухкорпусный плуг для минитрактора.

Также в условиях домашнего гаража эту вещь сделать труднее, так как не всегда под рукой есть подходящие материалы. Для положительного результата важен навык в этом деле. Существуют разные модели плугов на минитракторы: роторный, оборотный, двухкорпусный. В зависимости от того, какой вариант вы хотите собрать своими руками, необходимо подобрать соответствующие инструменты и разработать схему.

Как сделать сцепление на минитрактор своими руками?

Этим вопросом задаются многие фермеры, владеющие самодельными минитракторами. Прежде, чем ответить на него, следует разобраться в том, какой механизм проще всего собрать. Выделяют 2 вида конструкций, обладающих наиболее простой конструкцией: ременное и многодисковое, работающее в масляной ванне.

Клиноременный узел, подобно узлам других видов, также состоит из ведомых и главных деталей. В качестве ведомых деталей выступают шкивы.

Для сборки ременной муфты потребуется:

• 2 ремня, длиной не менее 14 см. Они будут играть роль передней и задней передачи;
• ролики пружинного типа – отвечают за оптимальное напряжение ремней;
• 2 направляющих планки, обладающие размерами, одинаковыми с параметрами шкивов,
• направляющая пластина из толстой прочной стали.

Как сделать плуг на минитрактор своими руками. Что понадобится для конструирования плуга

Сделать плуг для минитрактора вполне реально в домашних условиях, потратив на это всего пару вечеров. Найти все главные комплектующие не составит особого труда. Чтобы создать самодельный плуг для минитрактора своими руками, понадобится:

• аппарат для сварки и электроды к нему;
• ножницы для резки металла;
• железная труба прямоугольной формы с размерами 52х40х7 мм;
• железная труба с диаметром полдюйма, подобные трубы, применяли в старых отопительных системах, поэтому найти её будет несложно;
• несколько десятков болтов М10;
• пластина из гетинакса толщиной в 25 мм;
• колёса с небольшим диаметром, например, с детской коляски или велосипеда;
• терпение и сообразительность.

В основном плуг к минитрактору цепляют, если в двигателе меньше 12 л.с. Такие агрегаты выполняют цели окучника, культиватора и сохи. Из-за особенной и несложной схемы он поможет обрабатывать любую почву, а качество работы будет одинаково высоким. Такой плуг можно установить как на минитрактор, так и на мотоблок. В особых ситуациях есть возможность отключить тягу и использовать не двигатель, а запряженную лошадь.

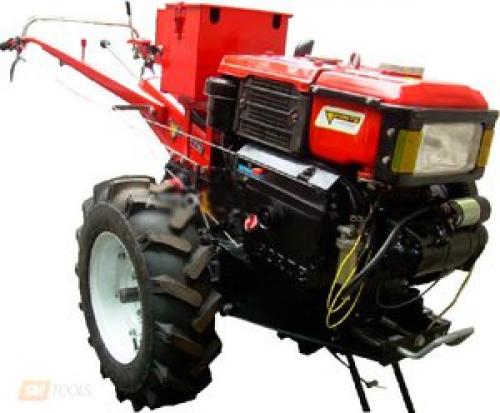

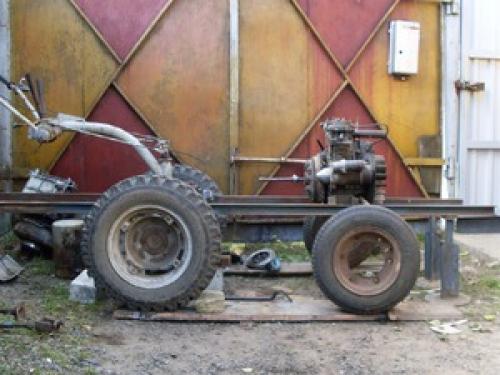

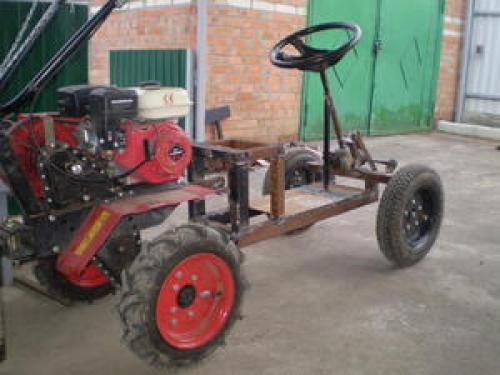

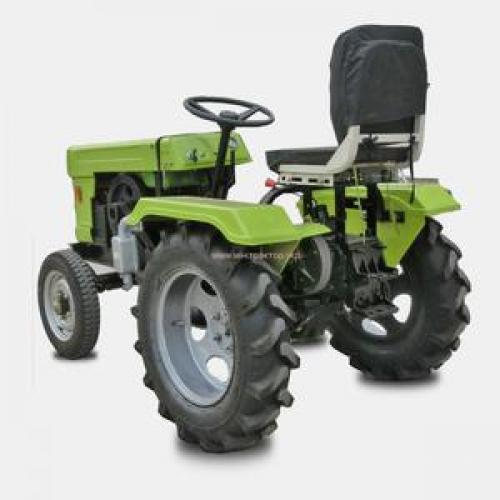

Как своими руками сделать минитрактор из мотоблока

Благодаря механизации работ на приусадебном участке удается рутинные обязанности превратить в приятное занятие. Основную задачу в такой ситуации выполняют всевозможные технические средства, а человеку остается лишь управлять ими. Причем из некоторых сравнительно простых устройств можно самостоятельно изготовить более сложные, например, сделать минитрактор из мотоблока.

Преимущества минитрактора

Среди основных достоинств самодельного технического средства следует в первую очередь отметить более низкую стоимость в сравнении с готовыми аналогами. Кроме того, такой агрегат не потребует много места для хранения. Теперь понятно, почему большинство владельцев приусадебных участков хотят знать, как из мотоблока сделать минитрактор своими руками .

При этом не стоит забывать об экономичности самодельного устройства, ведь ему не требуется много топлива

. Цены на запчасти также имеют довольно привлекательную стоимость, и их несложно приобрести. Если установить на самодельный трактор из мотоблока шины с глубоким протектором, то агрегат получит хорошую проходимость. Не менее важной характеристикой устройства являются и его небольшие габариты.

Чтобы сделать минитрактор своими руками из мотоблока, необходимо обладать некоторым набором знаний и дружить с инструментами.

Перед началом работ по созданию этого технического средства, стоит изучить несколько чертежей и прочитать соответствующую литературу. Агрегаты от различных производителей обладают уникальными техническими характеристиками , что влияет на перечень необходимых работ по модернизации.

Сегодня на рынке можно найти модели, оснащенные адаптерами с сидением. В результате процесс создания самодельного минитрактора из мотоблока окажется еще более простым. Однако если адаптер отсутствует, то изготовить его своими руками будет не так уж и сложно. Многие владельцы приусадебных участков отдают предпочтение агрегатам «Салют», «Нева» и некоторым китайским моделям. Чтобы сделать трактор из мотоблока своими руками, кроме базового устройства потребуются:

• 2 колеса;
• лист нержавейки, а также металлические уголки и трубы;
• cварочный аппарат;
• дрель;
• кресло;
навесное оборудование.

Рекомендации по выбору мотоблока

К выбору модели исходного технического средства необходимо подойти с максимальной ответственностью . Особое внимание следует уделить несколькими характеристикам:

• Мощность двигателя — для обработки большого участка земли потребуется более мощный мотоблок.
• Топливо — желательно остановить выбор на моделях, использующие дизельное топливо. Они более экономичны и отлично подходят для обработки больших земельных участков.
• Масса — чем ниже этот показатель, тем мотоблоком легче управлять. Однако если агрегат является базой для минитрактора, то предпочтение стоит отдать более массивным моделям.
Стоимость — не нужно ориентироваться на дорогие агрегаты, ведь именно для экономии мотоблок и приобретается.

Инструкция по изготовлению агрегата

Определившись с моделью мотоблока, можно приступать к его модернизации. Эта инструкция будет полезной для владельцев агрегатов «Кентавр», «Агро», а также «Зубр».

Создание рамы

Это основной элемент конструкции минитрактора и именно с его изготовления следует начинать. Благодаря удлинению рамы, на нее можно установить дополнительную пару колес, сиденье и рулевое управление. Для изготовления рамы потребуются металлические трубы, швеллер и уголок. Размер сечения заготовок принципиального значения не имеет. Главное, чтобы рама не деформировалась от нагрузок.

Утяжеление всего агрегата пойдет ему на пользу, ведь сцепление с грунтом улучшится. Весь материал необходимо разрезать в соответствии с требуемыми размерами и затем сварить из них прямоугольную конструкцию. Для ее усиления стыки можно дополнительно укрепить посредством болтовых соединений.

Также желательно установить раму на поперечную балку, чтобы увеличить жесткость всей конструкции. Затем остается закрепить на раме подвеску, устройство для работы с навесным оборудованием. Если минитрактор будет использоваться для перемещения грузов, стоит подумать и о фаркопе.

Ходовая часть

Изготовление этого элемента агрегата следует начать с установки передних колес. Для этого потребуются две ступицы с тормозами, которые закрепляются на отрезке металлической трубы. Строго по центру этой оси необходимо просверлить сквозное отверстие. Оно требуется для крепления к поперечному переднему элементу рамы.

Следующим шагом станет установка редуктора, оснащенного червячной передачей. Он должен быть соединен посредством рулевых тяг с передней осью. После этого можно переходить к монтажу рулевой колонки. Задняя ось агрегата устанавливается на подшипники, предварительно впрессованные в стальные втулки. Кроме того, на ней крепится шкив для передачи колесам крутящего момента от силовой установки.

Монтаж двигателя

В большинстве случаев на самодельных минитракторах силовая установка располагается спереди. Для этого к раме привариваются специальные крепления. Переднее расположение двигателя позволит уравновесить навесное оборудование. Передача движения на колеса осуществляется благодаря ременной передаче. Чтобы была возможность хорошо натянуть ремень, следует все элементы крепления сделать регулирующийся. Кроме этого при монтаже силовой установки необходимо особое внимание уделить шкивам, которые должны располагаться соосно друг другу.

Дополнительное оборудование

Когда силовая установка закреплена на раме, остается выполнить лишь несколько шагов. В первую очередь монтируется тормозная система и обязательно проверяется надежность ее работы. После этого следует заняться установкой гидравлики для работы с навесным оборудованием и закрепить сиденье. Для защиты двигателя и других механизмов агрегата, стоит изготовить из тонкого листового металла кожуха. Когда прибор собран, он должен пройти обкатку. Если проблем не возникло, можно проверить его работу под нагрузкой.

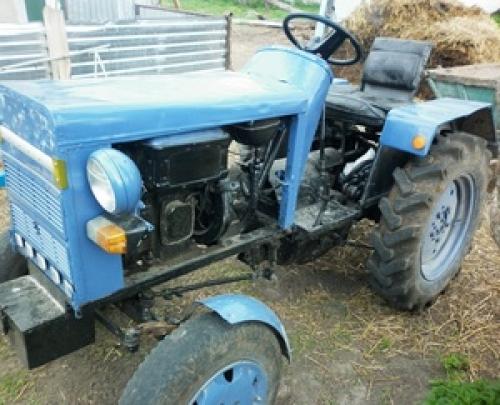

Как сделать минитрактор в домашних условиях. Преимущества и недостатки

Самодельный минитрактор, произведённый и собранный своими руками, значительно дешевле заводских моделей, а по своим техническим характеристикам даже иногда и превышает их показатели.

Он имеет такие основные преимущества:

• дешёвое производство;
• его можно сделать под личные нужды;
• детали можно использовать от старой техники.

Такой помощник используется для многих целей : обработка огородов и фруктовых садов, уборка участка и перевозка грузов и т. п.

Ещё одним преимуществом этого транспорта является его быстрая окупаемость. Вернуть вложенные деньги можно буквально за один сезон, ведь детали, из которых собирается трактор, могут сниматься со старой и ненужной техники или приобретаться по очень низким ценам — в том случае, когда детали уже были в использовании.

Некоторые умельцы иногда переоборудуют другую технику в минитракторы. Это значительно упрощает процесс сборки такого помощника.

Если говорить о недостатках, то можно отметить сложность в подборе нужных деталей. Также такой аппарат не имеет гарантии, в отличие от новых покупных моделей, а в случае поломки нужно самостоятельно выполнять ремонт и покупать требуемые детали. К тому же такой трактор, как правило, собирается со старых деталей и достойную замену не всегда возможно найти на рынке.

Подготовить необходимые чертежи не так просто. Для этого следует иметь минимальные навыки черчения и опыт работы. Это нужно потому, что трактор будет использоваться с другим оборудованием и требуется правильно рассчитать мощность мотора.

Сделанный в домашних условиях своими руками минитрактор обязательно нужно поставить на учёт в ГИБДД, так как при первом выезде на дорогу общего пользования и остановке устройства полицией можно получить большой денежный штраф, а само средство будет подлежать конфискации и попадёт на штраф-площадку.

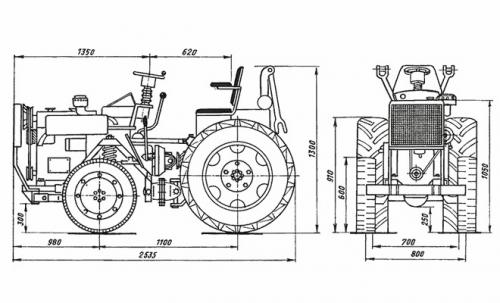

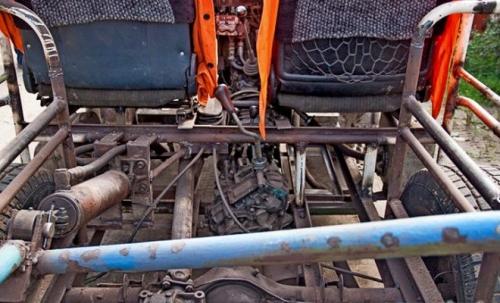

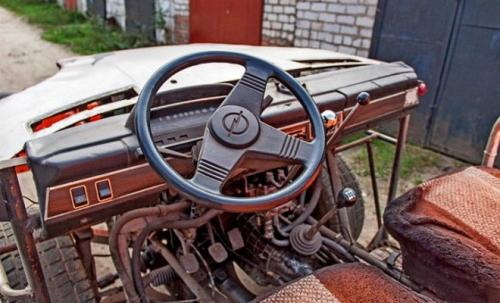

Минитрактор своими руками из Жигулей. Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

• надо определить расположение коробки передач;
• двигатель должен быть обязательно покрыт защитным кожухом;
• в каком месте будет установлен топливный бак;
• если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
• передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

К примеру, коробку передач можно позаимствовать с ГАЗ-53, задние колеса взять с трактора МТЗ-82, а вот передние снять с уже неработающего или ненужного мотоблока, или мотокультиватора.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

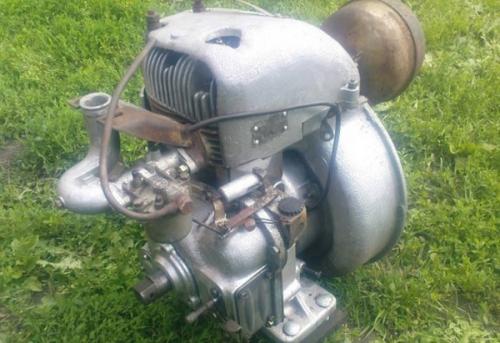

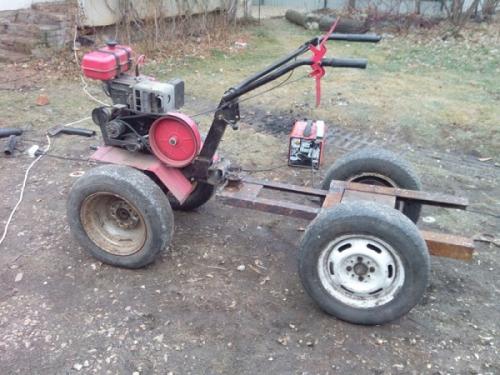

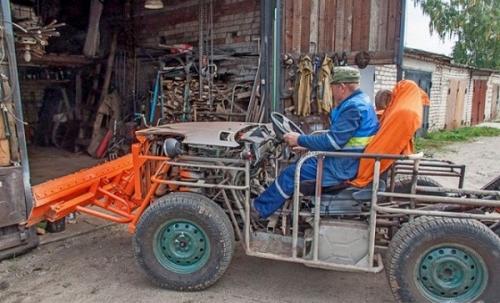

Как сделать минитрактор своими руками. Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД . Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

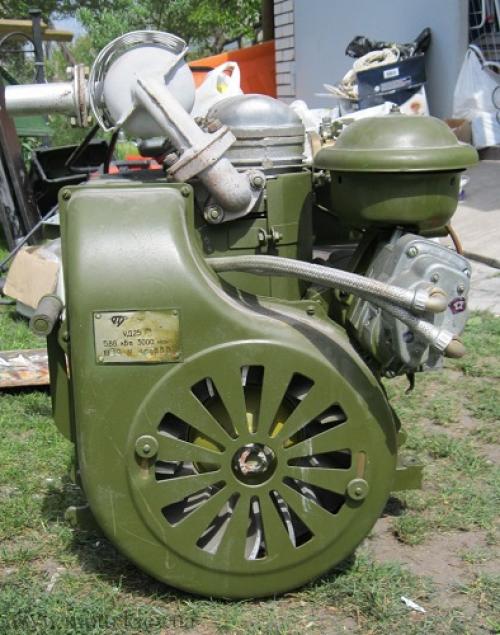

Еще одним вариантом для самоделки является двигатель УД-25 . Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

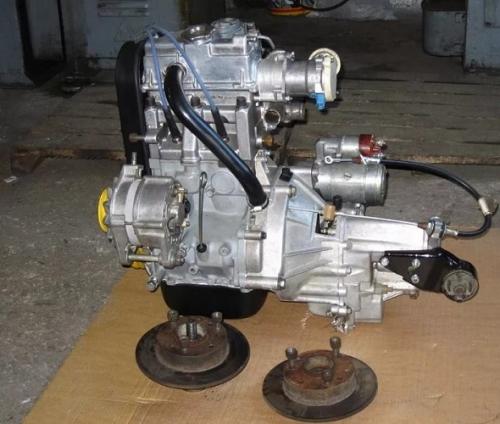

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

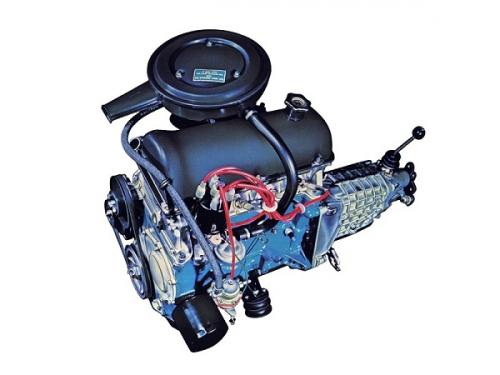

Более дорогостоящий вариант – это двигатель из «Жигулей» . Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.
