Ремонт карбюратора бензопилы. Карбюратор бензопилы – устройство, регулировка и промывка своими руками

Ремонт карбюратора бензопилы. Карбюратор бензопилы – устройство, регулировка и промывка своими руками

Карбюратор – это неотъемлемый элемент бензопилы, функция которого заключается в смешивании топливной смеси с воздухом и дальнейшей подаче готового горючего двигателю инструмента. Несмотря на высокую надежность современных карбюраторов, они нередко подвергаются различным поломкам, что влечет за собой полную остановку двигателя бензопилы. Давайте рассмотрим конструкцию этого важного узла и способы самостоятельного устранения его неисправностей.

Устройство карбюратора бензопилы – просто и доступно

Как и в случае с другими узлами бензопил, прежде, чем ремонтировать карбюратор, следует детально изучить его конструкцию. Это поможет определить истинную поломку и быстро устранить ее. Конструкция карбюратора бензопилы состоит из таких элементов:

• Трубка – оборудуется поперечной заслонкой, регулирующей попадание воздуха внутрь системы;
• Диффузор – расположен рядом с входным отверстием подачи топлива. При сужении диффузора скорость подачи воздуха в систему увеличивается;
• Топливная игла – служит для распределения топлива;
• Поплавковая камера – регулирует уровень топлива в точке входа в канал.

Для лучшего понимания конструкции узла потребуется схема карбюратора бензопила. Она наглядно демонстрирует расположение и способ подключения основных элементов узла.

Принцип работы карбюратора бензопилы достаточно прост. Игла разбрызгивает топливо в поплавковую камеру, после чего горючее смешивается с воздухом. Далее готовая смесь попадает в цилиндр мотора. Чем больше горючего подается к двигателю, тем выше количество оборотом мотора.

Независимо от производителя и модели бензопилы, каждый из современных инструментов оборудуется карбюраторами, обладающими практически идентичной конструкцией и работающими по одному, и тому же принципу. Основные различия кроются в материалах запчастей и их расположении в устройстве карбюратора.

регулировка карбюратора бензопилы – когда требуется процедура?

нередко владельцы бензопил задумываются о том, почему бензопила стреляет в карбюратор, или почему не поступает бензин в карбюратор бензопилы? и в том, и в другом случае причина неисправностей кроется в сбое заводских настроек узла и для устранения поломок требуется настройка карбюратора бензопилы. понять, что карбюратор бензопилы необходимо настроить, поможет и ряд других признаков:

• Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
• Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;

Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:

• Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
• Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
• Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.

В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.

Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем регулировать карбюратор на бензопиле, потребуется изучить значение трех винтов, необходимых для настройки. Данные винты имеют определенные маркировки и названия:

• Винт «L» необходим для регулировки низких оборотов;
• Винт «H» требуется при настройке мотора для работы на высоких оборотах;
• Винт «T» нужен для регулировки холостого хода.

Стоит отметить, что некоторые бензопилы оборудованы всего одним винтом «T», поэтому регулировка карбюраторов таких моделей выполняется посредством манипуляций только с этим винтом.

Сколько бы винтов ни было на бензопиле, наиболее оптимальными для ее работы являются заводские настройки карбюратора. Сами же винты изначально применяются в целях настройки бензопилы для работы в определенных погодных условиях.

Настройку карбюраторов бензопил с тремя винтами следует выполнять при помощи винтов «L» и «H». Для повышения оборотов их следует поворачивать по часовой стрелке. С целью понижения оборотов винты поворачиваются против нее. Для регулировки карбюратора потребуется специальная отвертка для регулировки – она не будет соскальзывать с винтов и повреждать резьбу на их «шляпках».

Процесс регулировки карбюратора состоит из двух этапов: начального и основного. Алгоритм действий при регулировке выглядит следующим образом:

1. Во время первого этапа винты «L» и «H» необходимо закрутить по часовой стрелке до самого конца;
2. После этого данные винты нужно повернуть на 1,5 оборота в обратном направлении;
3. На втором этапе нужно завести бензопилу и оставить ее на 10 минут для полного прогрева;
4. Затем начните поворачивать винт «T» до того момента, когда мотор бензопилы начнет стабильно работать, а цепь на шине не будет вращаться.

Не следует спешить при регулировке бензопилы. Нужно помнить, что чем медленнее вы будете поворачивать винты, тем лучше почувствуете изменения в работе двигателя инструмента.

Как проверить карбюратор бензопилы?

После регулировки нужно проверить ускорение, максимальное количество оборотов и работу двигателя на холостом ходу. В процессе проверки первого параметра следует резко нажать на курок газа. Если при этом мотор не начал набирать обороты, значит, нужно повернуть винт «L» против часовой стрелки. При этом один поворот не должен превышать 1/8 от полного круга винта.

Для измерения максимальных оборотов потребуется задействовать винт «H». С целью увеличения максимального числа оборотов винт поворачивается по часовой стрелке. Для снижения показателя винт нужно повернуть в обратном направлении. При этом следует помнить, что максимальное число оборотов не должно превышать 15 тыс.

Для финальной проверки бензопилы при работе на холостом ходу нужно завести инструмент и положить ее на ровное место. Дайте мотору прогреться и обратите внимание на следующие элементы бензопилы:

• Цепь – не должна двигаться;
• Мотор – при нажатии на курок газа он должен уверенно набирать обороты вплоть до достижения установленного максимального предела.

Важная подсказка – если карбюратор настроен правильно, то звук мотора бензопилы будет сильно напоминать звук при работе 4-тактного двигателя.

В аналогичном порядке выполняется регулировка и проверка карбюратора китайской бензопилы. Разница состоит только в том, что процесс настройки таких инструментов может отнять гораздо больше времени – в среднем, около часа. Кроме того следует помнить, что регулировка китайских бензопил требуется гораздо чаще – нередко ее нужно производить сразу же после обкатки нового инструмента.

Как снять карбюратор с бензопилы?

Прежде, чем почистить карбюратор или выполнить его ремонт, данный элемент бензопилы потребуется демонтировать и отключить от других узлов. Для этого необходимо соблюдать определенный порядок действий. Алгоритм демонтажа выглядит следующим образом:

• Вначале снимите верхнюю крышку, открутив 3 болта по ее периметру;
• Снимите фильтр, имеющий форму поролоновой прокладки;
• Отключите шланг подачи топлива;
• Снимите тягу привода;
• Отсоедините наконечник троса;
• Аккуратно снимите и полностью вытащите шланг подачи топлива.

Каждое из действий старайтесь выполнять как можно аккуратнее. В противном случае появится риск повреждения важных элементов бензопилы.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы требуется в тех случаях, когда для заправки инструмента применяется некачественное топливо, или инструмент используется при крайне низких температурах. В процессе работы нужно стараться не повредить и не потерять мелкие детали узла. Чистка карбюратора выполняется в таком порядке:

1. Открутите винты, удерживающие корпус карбюратора;
2. Откройте крышку, извлеките мелкие детали узла и разложите их на полотенце;
3. Тщательно обработайте стенки корпуса и все имеющиеся детали сжатым воздухом из баллончика;
4. Если нагар на деталях остался, то протрите их тряпкой, смоченной обезжиривателем;
5. Просушите корпус и детали;
6. Соберите и установите карбюратор на бензопилу.

После очистки карбюратора своими руками вы заметите, что мотор бензопилы будет работать намного стабильнее и гораздо быстрее набирать обороты.

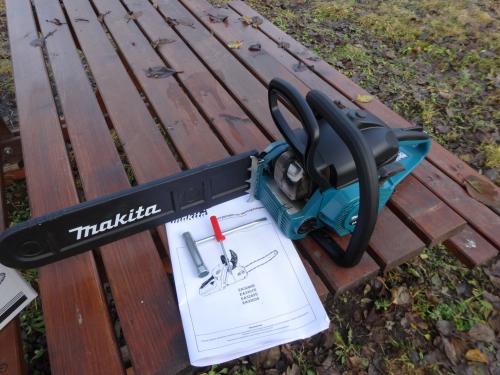

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы. Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы.

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

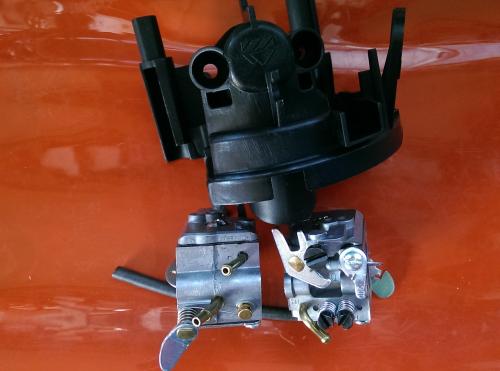

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

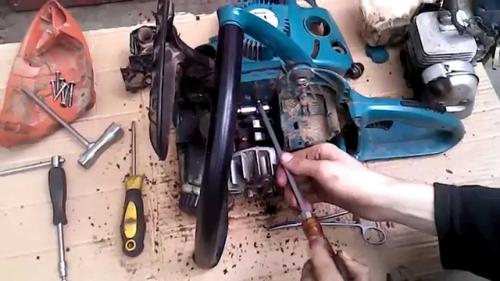

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси.

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией.

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение.

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Ремонт карбюратора бензопилы Гудлак. Принцип работы карбюратора

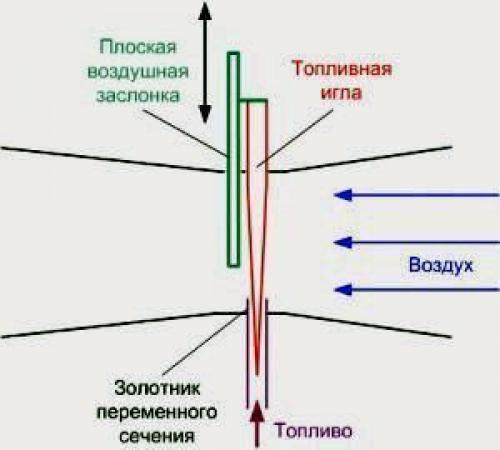

Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Регулировка карбюратора на регулировка карбюратора бензопилы и

• воздушную трубку с сужением;
• систему подачи горючего;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе появляется разряжение. В итоге вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей горючего движков внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, зависимо от степени разряжения. Открываем воздух – поступает больше горючего, движок наращивает обороты. Правильное соотношение горючей консистенции находится в зависимости от четкой регулировки карбюратора бензопилы. Если в горючем много воздуха, мощность падает, смесь именуют обеднённой. При недочете воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выброс несгоревшего горючего. Это гласит, что смесь сверхнасыщенная.

Бензопила Урал по аннотации просит обкатку с применением обогащённой топливной консистенции. Потому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают поновой.

Признаки неплохой работы карбюратора бензопилы:

• движок работает ровно, напоминая по звуку четырехтактный;
• резвый набор оборотов;
• на холостом ходу цепь не прокручивается.

Ремонт бензопилы Партнер карбюратора. Настройка карбюратора Партнер 350 своими руками

Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.

Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.

Карбюратор бензопилы Partner 350 c винтами настройки

При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:

1. «L» — винт количества топлива (регулировка на низких оборотах);
2. «H» — винт количества смеси (настройка на максимальных оборотах);
3. «T» — болт настройки холостого хода.

Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.

Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота.

Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T»  до стабильной работы двигателя.

При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.
