Картофель в России по сути, является вторым хлебом. В голодные годы он не раз приходил людям на помощь, спасая их жизни. Этот корнеплод обильно растет в стране, поэтому цены на него обычно невысокие, а купить его можно в любом магазине на протяжении всего года. Однако в том случае, если у вас есть собственный огород, то, скорее всего, вы самостоятельно выращиваете картошку. И именно тогда появляется вопрос о том, как же правильно нужно хранить полученный урожай. Из этой статьи вы сможете узнать все тонкости хранения картошки на протяжении всего года.

При, какой плюсовой температуре нельзя работать на улице. Обязанности работодателей

Для большинства россиян страдания на рабочем месте от неимоверной духоты и жары – неотъемлемый атрибут работы в летний период. Но мало кто знает, что это не является нормой и более того, работодатель обязан обеспечить сотрудникам комфортные и безопасные условия труда.

В летний период каждый работодатель обязан выяснить, насколько жарко в рабочих помещениях (офисах или производственных участках) и не несет ли повышение температуры опасности для здоровья подчиненных.

Микроклимат помещения, основными показателями которого являются температура и влажность воздуха, оказывает воздействие на работоспособность и самочувствие людей. Помимо того, что высокая температура воздуха может существенно снижать производительность труда людей, она также оказывает негативное влияние на здоровье. Под воздействием высокой температуры в помещении у сотрудников могут наблюдаться:

• не проходящее чувство вялости и усталости;
• проблемы с концентрацией внимания;
• возникновение головной боли и головокружения;
• обмороки;
• симптомы теплового удара;
• обострения хронических заболеваний.

Особенно опасным пребывание в таких помещениях может быть для людей, страдающих заболеваниями сердечно-сосудистой системы.

Работа в помещении

Если в ходе проверки было выявлено, что температура в помещениях, где работают люди, превышает норму (24-25ºС), работодатель обязан принять меры для обеспечения оптимальных условий труда. Так, в офисах и других помещениях рекомендовано:

• использовать кондиционеры и вентиляторы;
• установить кулеры с охлажденной водой (холодильник не подходит, так как температура охлаждения напитков должна быть не ниже 13 ºС);
• затемнить окна;
• увеличить численность перерывов и возможность отдохнуть в прохладном месте;
• дополнить содержимое аптечки лекарствами, которые могут потребоваться сотрудникам в случае перегрева (особенно если в коллективе есть люди с хроническими заболеваниями).

Работа под открытым небом

В летние месяцы, когда в обеденные часы температура на открытых участках может достигать рекордных значений, работодателям рекомендуется:

• пересмотреть рабочий график в сторону смещения рабочего времени на утренние либо вечерние часы;
• обеспечить сотрудникам возможность находиться в охлажденном помещении (не ниже 24-25 ºС) каждые 15-20 минут;
• обеспечить возможность для сотрудников принять душ несколько раз за смену;
• организовать контроль над выполнением сотрудниками требования работать в головных уборах и солнцезащитных очках.

Сокращение рабочего времени

Если, несмотря на все приложенные работодателем усилия, привести температуру в помещениях в норму не удалось, на предприятии обязаны пересмотреть рабочий график. СанПин четко прописывает длительность рабочего дня при нарушении температурного режима. И правило тут одно – чем выше температура в помещении, тем короче рабочий день!

На участках, где сотрудники заняты тяжелым физическим трудом (перенос тяжестей, активная ходьба и др.) необходимо сокращать рабочий день уже при повышении температуры до значений 26,5-27,5 ºС.

При, какой скорости включается контактор отопления вагонов. Система отопления пассажирского вагона поезда

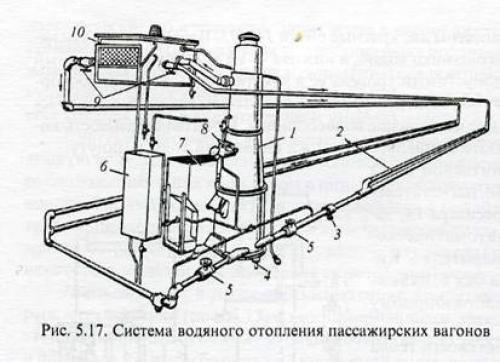

Система водяного отопления (рис. 5.17) включает в себя котел 1, расширитель-воздухоподогреватель 10, нагревательные трубы 2, питательный насос 8, баки 6 и 7 для воды и топлива, вентили 5, 9, грязевик 5 и кран 4 для спуска воды из котла.

Циркуляция воды в системе отопления (показано стрелками) происходит непрерывно из-за разности температур в различных ее частях. Предусмотрена и искусственная циркуляция воды с помощью циркуляционного насоса, установленного на трубопроводе, подводящем воду к котлу, подача которой включается в тех случаях, когда температура наружного воздуха ниже расчетной или когда необходим ускоренный нагрев вагона после отстоя.

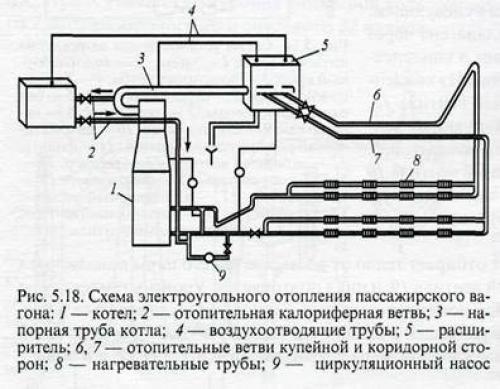

При комбинированной (электроугольной) системе отопления (рис. 5.18) вода в котле подогревается расположенными в водяной рубашке высоковольтными нагревательными элементами, а при отсутствии электроэнергии — за счет теплоты сжигаемого твердого топлива — угля).

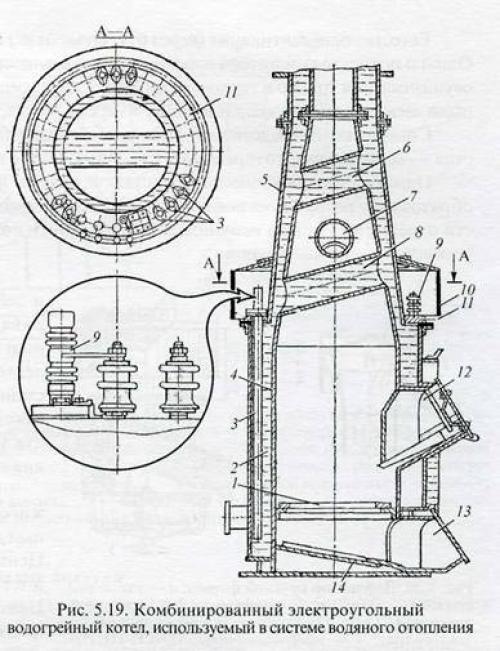

Питание нагревательных элементов осуществляется по однопроводной поездной линии с номинальным напряжением 3000 В постоянного или однофазного переменного тока частотой 50 Гц в пути следования от локомотивов, а в пунктах отстоя — от стационарных устройств.Системой водяного отопления с комбинированным котлом оснащены вагоны различных типов. Эта система состоит из котла с расширителем и отопительных приборов. Котел (рис. 5.19) с электроугольным отоплением имеет обычную угольную топку 4 и водяную рубашку 2, в которой на опорном фланце 11 расположены 24 высоковольтных нагревательных элемента 3.

Для увеличения поверхности нагреваемой воды в коническую часть топки установлены циркуляционные трубы 6, 7, и 8. В нижней части топки расположены колосниковая решетка 1 и наклонный лист зольника 14. Уголь загружается в котел через топочное отверстие 12, через него же извлекается шлак. Зола и мелкий шлак удаляются через отверстие зольника 13. На опорном фланце в зоне топки размещены три изолятора 9, через которые высоковольтные провода подводятся к нагревательным элементам котла. В целях обеспечения электробезопасности кожух 5 котла заземляется. Для этого в его нижней части предусмотрен специальный болт, к которому присоединяется заземляющий провод.Нагревательные элементы закрыты защитным кожухом 10, на котором установлена блокировка, разрывающая цепь катушек высоковольтных контакторов при подъеме кожуха и наличии высокого напряжения. В поднятом положении для осмотра нагревательных элементов кожух подвешивается на цепях. Объем воды в системе 855 л, из которых 370 л находятся в котле и расширителе.Схема отопления, нагревательные элементы и другое высоковольтное оборудование у различных типов вагонов одинаковое. Высоковольтные нагревательные элементы имеют общую мощность 48 кВт и разделены на две параллельные группы, каждая из которых состоит из двух параллельных ветвей, включающих по шесть последовательно соединенных нагревательных элементов. Для защиты котла предусмотрено тепловое реле, отключающее электронагревательные элементы при повышении температуры воды в котле выше 90 °С, и реле минимального уровня, отключающее их при понижении уровня воды в расширителе более чем 200 мм. В вагонах с кондиционированием воздуха используются дополнительные низковольтные электрические печи и калорифер, которые питаются от автономной системы электроснабжения напряжением ПО В постоянного тока. В пассажирских вагонах межобластного и пригородного сообщений наиболее распространено отопление с помощью электрических печей и калориферов.В системах водоснабжения и водяного отопления современных пассажирских вагонов находят широкое применение пластмассы для изготовления многих деталей и узлов. Из стеклопластика на основе полиэфирной смолы выполняют водяные баки, умывальные раковины и унитазы, из полиэтилена низкой плотности — трубы, фитинги, вентили, втулки, тройники, а также другие соединительные и регулирующие детали. В туалетах пол настилают из стеклопластика вместо цементного, покрытого метлахской плиткой. Применение пластмасс обеспечивает снижение собственной массы вагона, продление срока службы, уменьшение трудоемкости и затрат при изготовлении и ремонте систем водоснабжения, отопления и внутреннего оборудования.

В, каком случае отцепляют электровоз от состава. 12 ОТЦЕПКА ЛОКОМОТИВА ОТ СОСТАВА

12.1 В пунктах смены локомотивов пассажирских и грузовых поездов машинист перед отцепкой локомотива от состава должен выключить источник питания электропневматического тормоза (при его наличии), привести в действие автоматические тормоза снижением давления в уравнительном резервуаре на 1,5 – 1,7 кгс/см².После этого помощник машиниста перекрывает концевые краны у локомотива и первого вагона, разъединяет между локомотивом и первым вагоном рукава тормозной магистрали, подвешивает их на подвески (при наличии подвесок).12.2 Закрепление состава поезда на станции производить в соответствии с Инструкцией по движению поездов и маневровой работе на железных дорогах Российской Федерации и ТРА станции.12.3 При обслуживании локомотива одним машинистом выполнение операций по отцепке поездного локомотива от состава поезда возлагается на осмотрщика вагонов. На станциях, где не предусмотрены должности осмотрщиков вагонов, отцепка поездного локомотива производится порядком, установленным владельцем инфраструктуры или владельцем путей необщего пользования.Перед отцепкой поездного локомотива, обслуживаемого одним машинистом, от состава грузового поезда машинист должен переключить воздухораспределители локомотива на груженый режим.12.4 Отцепка поездного локомотива от пассажирского состава, оборудованного электрическим отоплением, производится только после разъединения поездным электромехаником высоковольтных междувагонных электрических соединений между локомотивом и первым вагоном.12.5 Локомотивной бригаде во время отцепки локомотива от состава запрещается перекрывать концевые краны между вагонами.

В, каком случае отцепляют электровоз от состава поднимают два токоприемника. Токоприемники

Назначение и параметры токоприемников. Токоприемники служат для создания электрического соединения между контактным проводом или контактным рельсом и электрическими цепями э.п.с. Конструкция токоприемников определяется расположением контактного провода или рельса относительно локомотива, током нагрузки, скоростью движения подвижного состава, характером изменения расстояния между основанием токоприемника и контактным проводом, условиями управления подъемом и опусканием токоприемников.

При верхнем или верхнем и боковом контактных проводах применяют панто-графные, дуговые, штанговые и боковые токоприемники; при контактном рельсе - рельсовые токоприемники. На магистральном электроподвижном составе применяют токоприемники пантографно-го типа.

На каждом электровозе установлено по два токоприемника (кроме электровоза ЧС200, имеющего четыре токоприемника); в работе обычно находится только один, задний по ходу токоприемник. Второй токоприемник является запасным, его поднимают в тех случаях, когда необходимо уменьшить искрение между полозом и контактным проводом при трогании или во время гололеда На электровозах ЧС200 одновременно в работе участвуют два токоприемника. На моторном вагоне электропоезда устанавливают по одному токоприемнику, так как эти вагоны работают по системе многих единиц и на их крышах смонтированы на высоковольтных изоляторах шины для соединения токоприемников при параллельной работе

Пантографные токоприемники обеспечивают надежный контакт с контактным проводом при больших скоростях движения и токах, не требуют перестановки в случае изменения направления движения, удобны для дистанционного управления.

Применяемые токоприемники различных типов значительно отличаются друг от друга, но все они в основном состоят из одних и тех же элементов: основания 1 (рис. 153, а), укрепленного на изоляторах 8, установленных на крыше 9 электровоза или моторного вагона, системы подвижных рам 2 и 3, которая независимо от высоты контактной сети обеспечивает прилегание одного или двух полозов 5, снабженных контактными пластинами (накладками), скользящими по контактному проводу; рабочих пружин 6, обеспечивающих подъем подвижных рам вместе с полозами и необходимое давление в контакте; пружин 4 кареток, механизма управления, позволяющего поднимать или опускать токоприемник. Для дистанционного управления токоприемники снабжают пневматическим приводом 7, состоящим из одного или двух цилиндров с поршнями.

По способу действия привода различают токоприемники, опускающиеся и поднимающиеся при подаче сжатого воздуха в цилиндры привода. В первых пневматический привод действует против подъемных пружин и производит опускание токоприемника В опущенном состоянии токоприемник удерживает специальная защелка, снабженная электромагнитным приводом. Подъем происходит при включении цепи управления привода защелки. Такой механизм позволяет произвести подъем токоприемника при отсутствии на электровозе сжатого воздуха, не создает опасности для обслуживающего персонала,так как возможен самопроизвольный подъем токоприемника при различных неисправностях. Поэтому преимущественно, а в СССР исключительно применяют токоприемники, поднимающиеся при подаче сжатого воздуха в цилиндры привода.

Нажатие полоза токоприемника на контактный провод при движении локомотива определяется в общем виде выражением

где Ро - нажатие, создаваемое подъемными пружинами; Р_тр- сила трения в шарнирах; Р_у- аэродинамическая подъемная сила, определяемая воздействием на токоприемник воздушных масс при движении локомотива; т_гп- приведен-

1 2у ная масса токоприемника ; -|-вертикальная составляющая ускорения полоза токоприемника.

¹Это условная масса, сосредоточенная в точке соприкосновения полоза и контактного провода и оказывающая такое же воздействие на контактный провод, как и реальный токоприемник, она изменяется в зависимости от высоты подъема полоза.

Наличие трения в подвижной системе токоприемника способствует уменьшению амплитуды колебаний Вместе с тем большое трение снижает стабильность контактного нажатия Установлено, что при скорости движения менее 150 км/ч достаточно иметь суммарную силу трения во всех шарнирах подвижных рам токоприемника 5-7 Н. Алгебраическую сумму Ро и Р_трназывают статическим нажатием, а кривые изменения этого нажатия от высоты подъема полоза - статической характеристикой (рис 154) Сплошные кривые характеризуют активное нажатие полоза Р\ = Ро - Р_трпри его подъеме, а штриховые - пассивное нажатие Рг - Ро + Р_трпри опускании Разность между значениями Рг и Р\ в каждой точке полоза по высоте подъема равна удвоенному значению сил трения шарниров токоприемника и характеризует качество сборки и состояние его шарниров В пределах рабочей высоты (400-1900 мм от рабочей поверхности полоза в опущенном состоянии) разница между нажатием полоза при подъеме и опускании обычно не превышает 20 Н Если скорость движения невелика, то сила нажатия изменяется в соответствии со статической характеристикой. С повышением скорости движения начинают сказываться инерционные силы, вызывае мые вертикальными ускорениями полозов.
