Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат , водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Связанные вопросы и ответы:

Что такое теплый пол водяной в доме

Принцип устройства такого пола простой: в стяжке пола проложены трубы, по которым течет горячая вода. Вода греет поверхность пола, а от него нагревается воздух.

В домах с деревянными перекрытиями водяные теплые полы можно монтировать без стяжки — по сухой технологии. В этом случае трубы укладывают в канавки, сделанные на поверхности чернового пола. Чтобы пол прогревался равномерно, используют металлические теплораспределительные пластины .

Трубы теплого пола подключают к системе отопления. Если в доме или квартире несколько контуров теплого пола, их подсоединяют с помощью коллекторов. Для управления нагревом полов в систему устанавливают регулирующие устройства. Движение воды по трубам обеспечивают циркуляционные насосы.

Водяной теплый пол позволяет полностью или частично отказаться от радиаторов, поэтому он будет отличным решением для загородного дома или квартиры с автономным отоплением. В многоквартирных домах с центральным отоплением устанавливать водяной теплый пол нельзя. Если центрального отопления в вашем доме нет, уточните возможность монтажа такого оборудования в управляющей компании (УК).

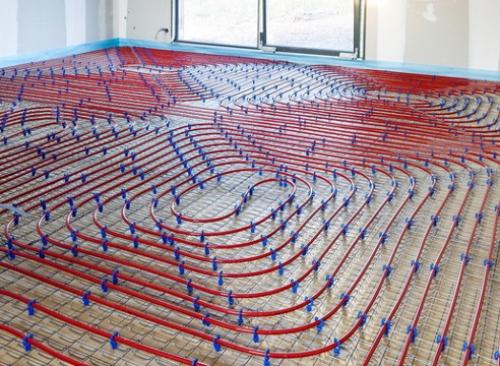

Водяной теплый пол. Источник: shutterstock.com

Если в процессе эксплуатации выходит из строя арматура , например начинает подтекать кран, неисправную деталь заменяют. Повреждение труб в стяжке устранить сложнее — для этого ее придется вскрывать и менять трубы. Поэтому крайне важно, чтобы трубы, которые будут укладываться в стяжку пола, были максимально надежными.

Плюсы водяного пола

• Можно устанавливать в любых помещениях.
• По сравнению с электрическим полом затраты на эксплуатацию, как правило, меньше: водяные полы нагреваются от котла, использующего газ, жидкое или твердое топливо. Оно дешевле электричества. Использовать с водяными полами электрические котлы тоже можно.
• На стяжку с водяными полами можно укладывать практически любое напольное покрытие.
• Мощностью всех водяных полов в доме можно управлять централизованно или зонально — изменяя температуру теплоносителя в системе отопления с помощью регулировок на котле или на терморегуляторе в помещении.

Георгий Ерахтин

Полы из натурального дерева — паркетная доска, паркет — не переносят повышенной температуры. Они рассыхаются и деформируются. Поэтому нужно строго следить за температурой поверхности пола — она не должна быть больше 28 °C.

Минусы водяного пола

• Трудоемкий и дорогой монтаж: нужно проложить десятки метров труб, залить их стяжкой и подключить к источнику тепла. В деревянных домах можно монтировать водяные полы без стяжки, но и такой монтаж довольно сложный.
• Трубы водяного пола толще, чем электрические кабели, поэтому конструкция такого пола довольно громоздкая. Стяжка отнимает от высоты помещения 4–7 см. При монтаже без стяжки по сухой технологии толщина пола будет также не меньше 4 см.
• Положить водяной пол можно не в каждой квартире. Уточнить возможность такого решения нужно в УК.

Материал труб

Выбирая водяной теплый пол, обратите внимание на материал, из которого изготовлены трубы :

• Металлопластиковые трубы — трехслойные. Стенка такой трубы состоит из полиэтиленового внутреннего, алюминиевого армирования и пластикового защитного слоя. Металлопластиковые трубы недорогие и хорошо держат форму, в отличие от труб из сшитого полиэтилена, не распрямляются при изгибе. Это упрощает монтаж и сокращает количество крепежа.
• Трубы из сшитого полиэтилена PEX — самые популярные. Внешне они похожи на металлопластиковые, но их стенки изготовлены из полиэтилена высокой плотности. Такие трубы прочные, отлично гнутся, но монтировать их сложнее: из-за отсутствия алюминия в конструкции они не держат форму, и при укладке необходимо использовать больше крепежа. Трубы PEX считаются оптимальным выбором для теплого пола: они давно присутствуют на рынке, славятся высоким качеством и хорошо выдерживают высокие температуры. Лучше выбирать трубы с антидиффузионным слоем EVOH.
• Трубы из полиэтилена PERT по своим характеристикам похожи на трубы PEX, но менее устойчивы к повышенным температурам и давлению. Однако более низкая цена и удобство монтажа делают их хорошим вариантом.

Как работает система теплого пола водяного в доме

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим

Еще одна особенность — необходимость в, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.

Какие материалы можно использовать для установки теплого пола водяного в доме

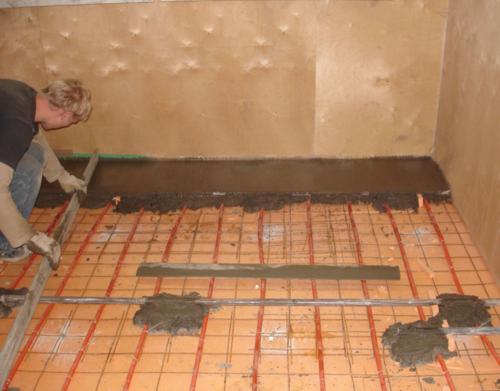

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec , а также менее известных Tece , KAN , Uponor .

Подробнее о выборе труб для укладки водяного теплого пола читайте в.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

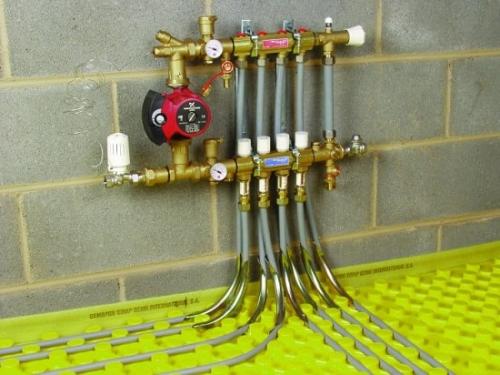

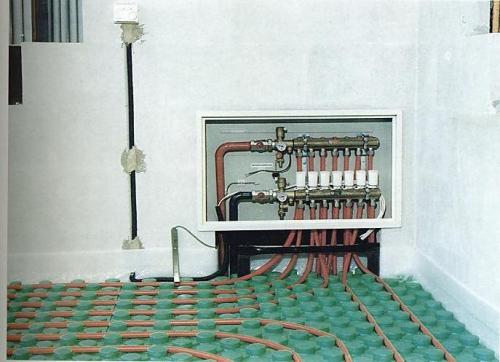

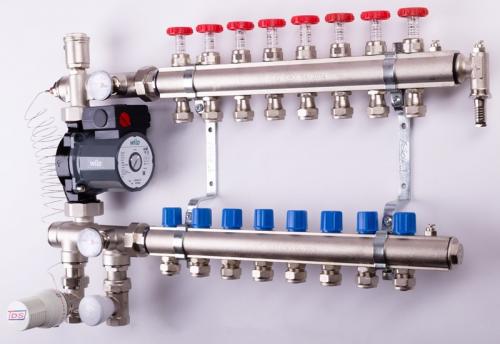

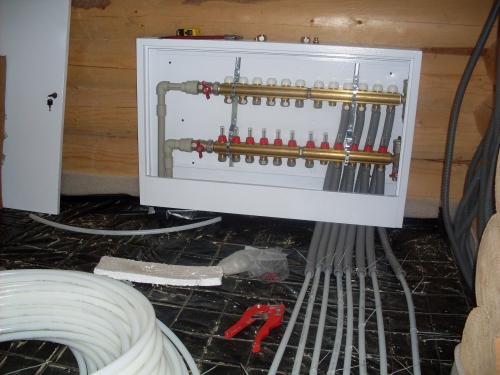

Центр распределения теплоносителя и пункт контроля функционирования теплого пола —. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

Какие преимущества имеет теплый пол водяной в доме

Теплый водяной пол, преимущества которого в сравнении с другими отопительными системами очевидны, все чаще встречается в детских комнатах, спальнях, гостиных, ванных и на балконах квартир, в коттеджах и таунхаусах.

Плюсы ВТП:

• Энергоэффективность и экономичность

Невысокая температура теплоносителя дает возможность существенно снизить затраты на нагрев — энергопотребление сокращается на 20−30%.

Благодаря более равномерному распределению тепла (без необходимости прогревать верхние слои воздуха) средняя температура в помещении со стандартной высотой потолков до 3 м снижается примерно на 2°C. Это понижение не ощущается человеком, но приводит к сбережению электроэнергии на уровне 15-20%.

При установке водяного пола в помещениях с большой площадью и высоким потолком экономия достигает 40-60%.

• Установка в любом помещении

Водяной теплый пол может быть использован в любых зданиях, вне зависимости от их типа, конструктивных особенностей и назначения.

Монтировать систему напольного отопления можно как в строящемся здании, так и на старом полу при ремонте помещения. Возможно подключение системы к теплоцентрали или полностью автономное использование.

• Универсальность

Можно использовать любой источник энергии, выбрать материал, из которого будет изготовлен трубопровод, и любой тип напольного покрытия, имеющего разрешающую такое использование маркировку.

• Регулируемая температура

Устанавливать комфортную температуру можно для каждого помещения отдельно.

Какие недостатки имеет теплый пол водяной в доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

1. Котёл.
2. Группа безопасности. Нужна для сброса повышенного давления в системе.
3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

1. Радиатор.
2. Нагревательный контур.
3. Байпас на обратке.

Комментарии : условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

1. Горячая вода (ГВ) из котла попадает в основной стояк.
2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапанесмешиваетсяс обраткой из напольного контурадля регулировки температуры.
4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Как установить теплый пол водяной в доме самостоятельно

Впервые запущенный в работу после установки регулируемый теплый пол нуждается в настройке, от качества которой зависит срок службы агрегата. Настраивается не просто система отопления, но также и непосредственно сам пол: стяжка, финишное покрытие, которому передается тепло от труб.

Запускать систему отопления нужно до того, как вы уложите финишное покрытие на пол, чтобы обеспечить полное высыхание бетона.

Придерживайтесь следующих советов:

1. Впервые запустить систему важно при сухой бетонной стяжке. Такая цементно-бетонная смесь застывает в течение 17-28 дней.
2. В случае, когда ремонт длится долго и уже наступил осенне-зимний период, можно постепенно запускать систему, повышая температуру на 1°С в сутки. Важно выдержать срок в 2 недели, начиная от заливки стяжки до включения системы на постепенный прогрев. Действуя таким образом, вы полностью высушите чистовую стяжку без риска теплового шока, появления напряжений, а также растрескивания цемента.
3. Прежде чем укладывать финишное покрытие, убедитесь, что стяжка полностью высохла. Такие материалы, как ламинат и паркет, — высокочувствительны к влаге.

Первый шаг — этап подготовки. Как регулировать теплый пол, чтобы КПД был максимально высоким, а система — надежной? Этот вопрос встает как при первом запуске системы, так и ежегодно перед очередным пуском.

Как происходит старт системы? Происходит пуск воздуха и заполнение труб теплоносителем. Несмотря на то, что многие регулируемые теплые полы оборудованы специальными датчиками, а также программаторами (электронными или же радиоуправляемыми), вам все равно придется принять участие в запуске.

Можно сказать, что это первичная ручная регулировка теплого водяного пола.

Даже если ваш регулируемый теплый пол обогревает все помещение или выступает в качестве вспомогательного элемента обогрева, прежде чем запустить систему, вы должны убедиться, что клапаны и вентили на распределительном коллекторе закрыты — и на подачу, и на обратку.

Когда регулируемый теплый пол играет роль дополнения к радиаторам отопления, вы сначала перекрываете петли водяного пола, затем заполняете теплоносителем главную систему отопления.

После этого открываем подачу и обратку на одной петле и включаем циркуляционный насос на минимальные обороты. Так контур будет поэтапно заполняться водой, а воздушные пробки не образуются. В этом заключен главный принцип работы регулируемого теплого пола водяного типа. При этом воздух отводится через воздухоотводчик, расположенный на коллекторе.

Следующий шаг — запуск котла на прогрев, при этом температурный режим — 30-40 °С. Вам потребуется отследить подачу теплой воды в открытую петлю, а затем ее возврат в обратке. С этим всё в порядке? Значит, контур функционирует исправно, а вентили подачи и обратки перекрываются; затем всё то же самое повторяется с другим контуром. Так происходит до того момента, пока вся система не заполнится и не будет обезвоздушена.

Далее, прежде чем настроить регулируемый теплый пол, открываем все вентили, а затем ждем (этот пункт важен, когда производится полностью ручная регуляция, без использования автоматики: контроллеров, регуляторов, сервоприводов). Не забывайте, что такой пол — это инерционная система, которая не способна реагировать на изменения сразу же. Система должна прогреться, после этого можно проверить температуру каждого контура.
