Насос дозатор своими руками. Области применения

08.04.2021 в 21:43

Насос дозатор своими руками. Области применения

Устройство и особенности работы таких насосов с одной стороны ограничивают, а с другой расширяют область их применения. Так как они обладают невысоким напором, то их использование для организации водоснабжения из скважины или колодца нецелесообразно. А ограничения по температуре перекачиваемой среды не позволяют применять их и в системах отопления.

Зато отсутствие контакта жидкости с механизмами открывает другие возможности использования этих устройств:

  • Насосы перистальтические пищевые довольно востребованы в производстве продуктов питания и напитков;

Насос дозатор своими руками. Области применения

Использование в пищевой промышленности

  • Они применяются в фармацевтике и медицине для перекачки различных растворов, которые не должны соприкасаться с материалами, с которыми могут вступить в контакт;
  • С их помощью транспортируют различные агрессивные химические жидкости;
  • В строительстве они используются для подачи абразивных штукатурных растворов к месту работы;
  • Они незаменимы и в промышленном производстве для сбора и перекачки загрязняющих веществ;
  • Перистальтический насос может перекачивать взрывоопасные и легковоспламеняющиеся жидкости, так как в нем отсутствуют трущиеся друг о друга и нагревающиеся при этом части, контактирующие с опасной средой.

Обратите внимание. В большинстве случаев насос перистальтический – дозирующий агрегат, так как он подает перекачиваемые вещества порциями, объем которых зависит от диаметра рабочей трубки и её длины между прижимными роликами. Отрегулировав количество оборотов в единицу времени, можно настроить агрегат на выдачу определенной дозы жидкости.

Лабораторный насос-дозатор

В системах бытового водоснабжения он тоже может применяться в качестве дозатора для химических реагентов, обеззараживающих воду. Подключить его своими руками не составит труда: нужно просто подсоединить шланги к входящему и выходящему патрубкам и включить насос в сеть.

К его достоинствам помимо уже озвученных можно отнести и способность перекачивать вещества, склонные к кристаллизации, и способность работать «всухую» без риска поломки. Единственный подверженный износу элемент – это гибкий шланг, но его легко заменить в бытовых условиях без привлечения мастеров.

Как сделать насос из шприца. Мощный вакуумный насос из шприца

В этом сюжете канала TOKARKA показали, оригинальную авторскую идею, как из большого шприца за короткое время сделать очень простую и полезную штуковину – вакуумный насос.

С его помощью можно очень удобно и быстро консервировать различные продукты, выкачивать воздух из технических смесей. Мощность вакуумного насоса позволяет деформировать пластиковую бутылку настолько, как будто ее открыли в космосе, закрыли и обратно спустили на землю.

Бесконтактно можно надувать шарик или увеличивать в объемах многие объекты, которые имеют внутри воздух.

Загляните за изобретениями в популярный китайский магазин.

Для того, чтобы сделать клапан, нам нужна резинка от капельницы. Все пластиковые вставки необходимо убрать.

Обратите внимание

Теперь эту детальку нарезаем на две части, они будут частями из клапана. Резиновая трубка, которая меньше, вставляется в носик шприца и надо утрамбовать любым удобным стержнем. Внутри шарик от подшипника.

Пулька от пневматического пистолета на балончиках тоже очень хорошо подойдет.

Спускной клапан полностью готов и воздух может зайти внутрь шприца, но не может из него выйти. Последнее, что осталось сделать, это выпускной клапан. Авторы нагрел иголку от крапивницы и направил в отверстие, через которое будет выходить воздух. Этот кусочек резиновой трубочки чуть позже закрепил на каплю суперклея. Насос полностью готов.

Для удобства будет использоваться толстостенная пвх трубка. От капельницы не подойдет, потому что вакуум ее сплющит. Если в крышке емкости, например банки, сделать отверстия под носик шприца, трубка вообще не нужна.

Отличная демонстрация того, как действует атмосферное давление. Воздух внутри бутылки разряжается, точнее образуется вакуум. Атмосферное давление её плющит. Абсолютно всё тоже самое с ней произошло, если был опустил на дно океана.

Если дырочку, через которое откачан воздух, запаять или заклеить кусочком скотча, такой бутерброд сможет храниться очень долго. В супермаркете продукты, упакованное таким образом. Если в вакуумную камеру поместить зефир, то он точно также будет раздуваться, как этот шарик.

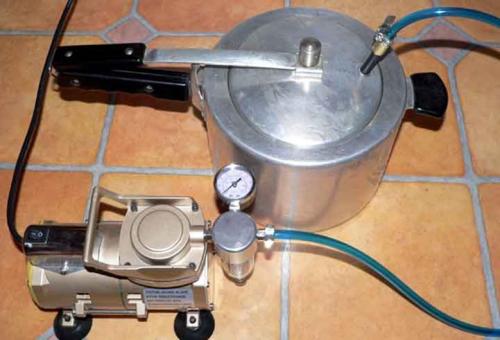

Вакуумный насос для откачки воздуха своими руками. Как сделать вакуумный насос своими руками

Вакуумный насос для откачки воздуха своими руками. Как сделать вакуумный насос своими руками

Любой человек знает, что такое насос, и хотя бы раз пользовался им. Но вакуумная конструкция — это совершенно другое дело.

Многие считают, что подобное приспособление используют в исключительно производственных целях, а для личного применения оно не подходит. Но они ошибаются.

Устройство отлично подходит и для домашних нужд, но цена его высока. Поэтому многие задумываются о том, чтобы сделать вакуумный насос своими руками.

Для чего используют вакуумный насос

Перед началом работ по созданию вакууматора необходимо задуматься и понять, для каких целей будет применяться подобный агрегат, так как в процессе потратится много сил, энергии, денег и времени. Также часть людей интересуется, как устроен вакууматор.

Как правило, все знают, что такое вакуумная камера. Она выглядит как полиэтиленовый пакет с клапаном. В этой ёмкости хорошо хранятся продукты, они не высыхают и внутри не размножаются бактерии. Вакуумирование — это правильное хранение пищи . Простейшую вакуумную упаковку можно сделать способом выдавливания воздуха из неё.

Обратите внимание

Но более профессиональный метод — это использование насоса для подобных целей. Аппарат позволит откачать воздух из любого пакета, но при этом необходимо обеспечить герметичность. Таким способом можно хранить одежду. В вакууме она становится гораздо меньших размеров, и особенно это важно при надобности вместить большое количество вещей в чемодан.

Ни для кого не секрет, что мастера по дереву, для того чтобы сделать изделия более красивыми, обрабатывают их маслом. Чтобы усилить этот процесс, необходимо положить масло в вакуумную упаковку. Таким образом, древесина будет выдавливать из себя воздух, а масло — втягивать.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах. И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер.

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

Вакуумный насос своими руками в домашних условиях. Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах. И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер.

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

    Насос дозатор своими руками. Области применения 02 Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
  • Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
  • После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
  • Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата . К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

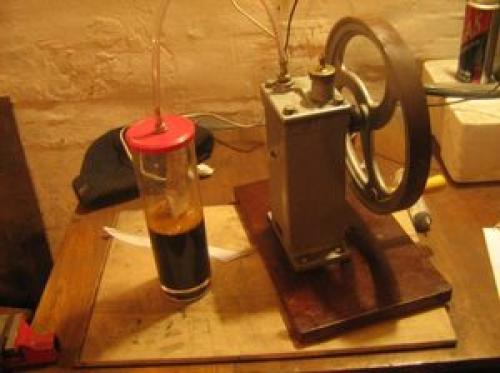

Насос дозатор своими руками. Области применения 03 Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая.

Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

  • Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор. На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
  • После этого только остаётся присоединить шланг и можно пользоваться.

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

  • Поломка электрического двигателя или его неквалифицированное подключение к сети.
  • Несогласованность привода и вала мотора холодильника.
  • Заклинивание рабочего элемента.
  • Создаётся накипь.
  • Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Насос для воды 12 вольт своими руками. Специфические характеристики

Вне зависимости от вида у всех водяных насосов 12 вольт есть определенные особенности, которые следует учитывать при выборе и эксплуатации такого оборудования. Так, в заводскую комплектацию низковольтных электронасосов, как правило, входят:

  • фильтр механической очистки, обеспечивающий защиту насоса от попадания в его внутреннюю часть твердых частиц размером более 0,5 мм, содержащихся в перекачиваемой жидкой среде;
  • соединительные штуцеры;
  • вал рабочего колеса, изготовленный из нержавеющей стали;
  • ротор «мокрого» типа;
  • элементы гидравлической системы, изготовленные из бронзы.

Так выглядит клапанная коробка автоматического насоса, если снять крышку

Эксплуатируя насос 12 вольт, следует строго придерживаться следующих рекомендаций.

  • Использовать 12-вольтовый насос для перекачки легковоспламеняющихся жидкостей запрещено.
  • Через каждый 40 минут функционирования помпы ее следует отключать на 5 минут.
  • Количество кратковременных включений 12-вольтового насоса в час не должно превышать тридцати.

Можно выделить три основных правила, соблюдение которых позволит продлить срок службы низковольтного насосного оборудования и избежать его частых поломок.

  1. В оснащении насоса 12 вольт обязательно должно быть автоматическое тепловое реле, защищающее устройство от перегрева. Если в заводской комплектации такое реле отсутствует, его следует приобрести и подключить к оборудованию.
  2. При использовании оборудования для откачивания воды из подземного источника или резервуара желательно приобрести поплавковые выключатели, которые автоматически отключают устройство при падении уровня откачиваемой жидкости, не давая ему работать на холостом ходу.
  3. Очень внимательно необходимо следить за тем, чтобы насос 12 вольт не работал при отсутствии жидкости в рабочей камере (то есть надо исключить так называемый сухой ход).

Работать дольше будет насос с водяным охлаждением двигателя

Средние технические и эксплуатационные характеристики водяных насосов 12 вольт выглядят следующим образом.

  • Производительность, с которой такие устройства перекачивают воду, находится в диапазоне 12–26 литров в минуту.
  • Создаваемый напор жидкой среды может составлять от 20 до 40 метров водяного столба.
  • Температура окружающей среды, при которой электронасосы на 12 В допускается эксплуатировать, может находиться в диапазоне –10° – +40°.
  • Температура перекачиваемой жидкой среды может варьироваться от 10° до 80° (для циркуляционных электронасосов, обслуживающих системы отопления, – до 120°).
  • Масса низковольтного насоса в зависимости от модели может находиться в интервале 1,5–3,1 кг.
  • Оборудование данного вида функционирует в штатном режиме и в том случае, если подключено к электросетям, характеризующимся пониженным значением напряжения.
  • Даже при работе на максимально допустимых оборотах водяные насосы на 12 вольт практически не вибрируют и создают минимальное количество шума.

Видео насос-дозатор и гидробак на т-40.
