Тепловой насос для отопления дома. Тепловой насос «воздух-вода» — реальные факты

Тепловой насос для отопления дома. Тепловой насос «воздух-вода» — реальные факты

Этот вид теплового оборудования вызывает массу споров. Пользователи делятся на два лагеря. Одни считают, что, для отопления дома, ничего лучше не придумано. Другие полагают что, из-за дороговизны тепловых насосов (ТН) и суровых климатических условий во многих регионах РФ, первоначальные вложения не отобьются. Выгоднее положить деньги в банк, а, на полученные проценты, отапливать дом электричеством. Как всегда, истина посередине. Забегая вперёд скажем, что, в статье речь пойдёт только о тепловых насосах «воздух-вода» . Сначала немного теории.

Тепловой насос — это «машина», которая забирает тепло от низкопотенциального источника и переносит его в дом.

Источники тепла для теплового насоса:

• воздух;
• вода;
• земля.

Принципиальная схема работы теплового насоса.

Важный момент: Тепловой насос не производит тепло. Он перекачивает тепло из внешней среды к потребителю, но, чтобы тепловой насос функционировал, требуется электричество . Эффективность работы теплового насоса выражается в соотношении перекаченной тепловой энергии к потреблённой из электрической сети. Эта величина называется коэффициент трансформации теплоты COP (coefficient of performance). Если в технических характеристиках теплового насоса заявлено, что COP = 3, то, это означает, что ТН перекачает в три раза больше тепла, чем «возьмёт» электричества.

Кажется, что вот оно, — решение всех проблем — условно говоря, потратив за один час 1 кВт электричества мы, за это время, получим 3 киловатт-часа тепла для системы отопления. В действительности, т.к. речь идёт о воздушных тепловых насосах с внешним блоком, установленным снаружи дома , коэффициент трансформации за отопительный сезон будет варьироваться в зависимости от температуры на улице. В сильные морозы (-25 — -30 °C и ниже) СОР воздушника падает до единицы.

Это останавливает загородных жителей от установки тепловых насосов «воздух-вода» — оборудования, в котором перекаченное тепло используется для нагрева жидкого теплоносителя. Люди считают, что для наших условий — не южных регионов страны, лучше всего подходят геотермальные тепловые насосы с закопанным в землю грунтовым теплообменником — системой труб, уложенных горизонтально или вертикально.

Верно ли это?

kmvtgn Помощник модератора FORUMHOUSE

Я часто сталкиваюсь с мифом, что тепловой насос «воздух-вода» неэффективен в морозы, а вот геотермальный ТН — самый то. Сравните коэффициент трансформации теплоты оборудования весной. Геотермальный контур после зимы истощен. Хорошо если там температура около 0 градусов. А вот воздух уже достаточно прогрет. Потребность в тепле уменьшается, но не пропадает летом, т.к. горячее водоснабжение нужно круглый год. Геотермальные ТН отлично подходят для регионов с суровой зимой и длительным отопительным периодом. Для Южного федерального округа и Московской области ТН «воздух-вода» показывает сравнимый с геотермальником среднегодовой СОР.

Температура -20 — -25°C и ниже в Подмосковье бывает не часто и держится всего несколько дней. В среднем, для зимы в МО, характерны -7 — -12 °C и частые оттепели с повышением температуры до -3 — 0 градусов. Поэтому, большую часть отопительного сезона, воздушный ТН будет работать с COP близким к трём единицам.

Источник: https://ogorod-bez-hlopot.zelynyjsad.info/novosti/teplovoy-nasos-dlya-otopleniya-doma-nibe-f1245-8

Мощность циркуляционного насоса для отопления частного дома. Как выбрать циркуляционный насос?

При обогреве от котла важно добиться равномерного распределения тепла по всему дому. Чтобы удалённые батареи были не менее горячие, чем ближние, установите в систему циркуляционный насос . Что это такое, как он работает и как его выбрать мы расскажем в этой статье.

Что это такое и как работает?

Циркуляционный насос работает в замкнутых отопительных системах (котёл, водяной тёплый пол и т.д.). Он проталкивает горячую воду сквозь себя, поддерживая скорость потока и доставляя горячую воду в удалённые участки до того, как она успеет остыть. В зависимости от величины системы, в ней может находиться один или два насоса.

Двигатель вращает ротор, к которому крепится крыльчатка турбины. Это придаёт потоку дополнительное ускорение.

Запитывается от сети 220 В.

Типы циркуляционных насосов

С «мокрым» ротором

Двигатель, ротор и крыльчатка находятся в воде. Устанавливается горизонтально. Изготавливается из «нержавейки», чугуна, алюминия или бронзы. Используется для бытовых нужд.

Плюсы:

• Практически бесшумный.
• Не требует технического обслуживания.

Минусы:

• Низкий КПД – 45-50%.

С «сухим» ротором

Двигатель и ротор не соприкасаются с водой. Используются, чаще всего, коммунальными службами. По типу установки делятся на три типа:

В консольных двигатель и насос располагаются в отдельных корпусах, объединённых общим основанием. Валы соединены муфтой. Перекачивает даже слабозагрязнённую воду. Для установки требуется подготовить фундамент.

На блочные (моноблочные) насосы устанавливаются асинхронные электродвигатели с воздушным охлаждением. Двигатель отделён от крыльчатки, но находится с ней в едином корпусе. Для установки также требуется фундамент.

У вертикальных (in-line, inline) входные и выходные патрубки устанавливаются на одной оси. Не требуют предварительной подготовки перед установкой.

Плюсы:

• Производительнее «мокрых» насосов.
• Высокий КПД – до 80%.
• Не портятся при отсутствии теплоносителя.

Минусы:

• Нуждаются в регулярном сервисе: замене уплотнительных колёс, смазке и т.д.
• Шумные.

Расчёты производительности

Чтобы насос работал эффективно, нужно верно подобрать его характеристики. Если вы не уверены в данных, лучше обратитесь к специалисту перед покупкой. Проще всего узнать производительность по следующей формуле:

• G – объём необходимого теплоносителя, л/ч
• Q – общая нагрузка на отопление, Вт. Для облегчения расчётов лучше брать соотношение 1000 Вт на 10 м².
• Δt – разность между температурой воды на выходе из котла и при возвращении к нему. При расчетах обычно принимается равной 20° C.

К примеру, нужно подобрать насос для загородного дома в 100 м². Для его обогрева потребуется 10000 Вт. В таком случае расчёт будет выглядеть так: G=0,86х10000/20=430 л/ч =0,43 м³/ч

Итого, понадобится насос с производительностью 430 л или же 0,43 м³/ч.

Место установки

Универсального места для монтажа нет. Наиболее частое расположение – после расширительного гидробака.

Если в каких-то комнатах дома чувствуется ухудшение отопления, устанавливать насос нужно на входе трубы в помещение.

Учимся читать маркировку

Формат маркировки циркуляционных насосов – ХХ-ХХ или XX-X (например, 25-40 или 25-4). Первые две цифры показывают присоединительный размер в миллиметрах, последние – величину напора, который создаёт насос.

Насос с маркировкой 25-4 будет подключаться к трубе диаметром 25 мм (1/2 дюйма) и нагнетать воду на высоту до 4 м.

Дополнительные особенности

• Регулировка скорости перекачивания поможет установить подходящий тепловой режим. Это нужно, чтобы в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У некоторых насосов скорости нужно переключать вручную, другие (например, некоторые модели Grundfos) делают это автоматически.
• Летний режим нужен для защиты насоса и обратных клапанов от поломок в тёплое время года. Система будет автоматически включаться на пару минут каждые 24 часа, чтобы избежать закисания.
• Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
• Функция надёжного запуска поможет насосу корректно включиться после долгого простоя.

Учитываем особенности тёплого пола

Если в доме есть и котёл отопления, и водяной тёплый пол, устанавливается не только циркуляционный насос, но и гребёнка. Её задача – контролировать температуру всей системы и равномерно распределять тепло по контурам.

Дело в том, что температура воды из котла – 60-70°С. Она подходит для батарей, но для тёплого пола слишком горяча. Чтобы снизить градус, вода из котла смешивается с остывшей водой из обратного потока отопительного контура в гребёнке. Настаивать и поддерживать комфортную температуру пола можно с помощью терморегулятора.

Какое отопление лучше для частного дома. Радиаторы или водяные конвекторы, что лучше?

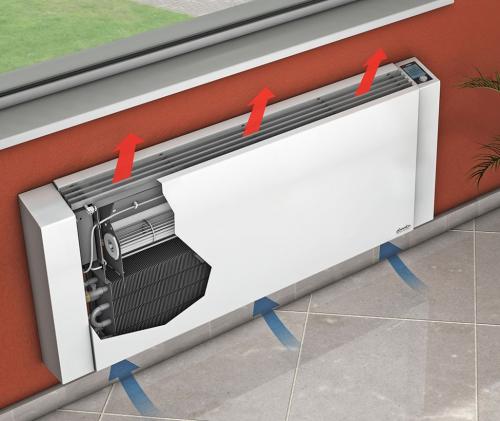

Конвекторы основываются на принципе прогрева помещения посредством потока воздуха. Он нагревается проходя через корпус установки для отопления. В свою очередь радиаторы обогревают помещение излучая тепло с корпуса поверхности.

Большую популярность заслужили радиаторы. Их принцип работы можно сравнить с работой русской печи.

Конвекторы представляют собой нагревающиеся панели, они отапливают пространство с помощью движения холодных и теплых воздушных масс. В состав конвектора входит труба, в которой расположен теплоноситель. Труба обрамляется ребрами, пластинами которые подогревают окружающее пространство. Изготавливаются пластины зачастую из меди, либо стали. Конвекторы разделяются на внешние и встроенные. Первый тип конвекторов крепится на стену, второй может быть закреплен вдоль пола, либо стены. К конвекторам так же относятся теплые плинтусы. Данное устройство отличное решение для людей, которые не желают зависеть от систем государственного отопления.

Используются конвекторы в качестве дополнительного и основного отопления, особенно незаменимы в тех местах, где стандартные радиаторы не применяются. К примеру, встроенные конвекторы в пол, располагаются и вдоль раздвигающихся дверей, стеклянных стен.
Конвекторы намного быстрее обогревают комнату и быстрее остывают. Приборы долговечны в эксплуатации.

Если в отоплении частного дома для Вас лучше, когда помещение прогревается быстрее и более равномерно, то ставьте конвекторы. Самые распространенные варианты – это стальные радиаторы (60% конвекции) или медно-алюминиевые (90% конвекции). Если эти пункты не важны, то ставьте обычные радиаторы.

Воздушный тепловой насос для отопления дома. Воздушный тепловой насос для отопления зимой: Обзор вариантов установки +Видео и Фото

Воздушный тепловой насос для отопления дома в зимних условиях. Воздушный тепловой насос для отопления – это одно из самых популярных альтернатив газовому, твердотопливному и электрическим видам отопления. Первейший тепловой насос был создан в 1852 и был названым «преумножитель тепла». Следуя физическим законам, тепло могло передаваться от нагретого к не нагретому телу. Если есть большое количество энергии, то можно осуществить обратный процесс.

Чуть позже ученые открыли еще один принцип. Вещество при испарении поглощающее теплый воздух, а после того как станет конденсатом отдает. Благодаря этому закону физики работают наши холодильники и телевизоры. Тепловой насос работает так же только с обратным эффектом. Многие фирмы, изготавливающие кондиционеры используют это и продают покупателям кондиционеры способные как охладить, так и нагреть воздух в помещении.

Как работают воздушные тепловые насосы для отопления дома

Абсолютно любое тело, даже холодное имеет какое-то содержание тепловой энергии. Задача насоса всю тепловую энергию из зимнего воздуха передать в помещение.
• В части, которая расположена на улице есть специальный змеевик с отпаривателем содержащий фреон. Фреон – это вещество имеющее свойство деформироваться в газ и обратно. При его испарении происходит поглощение тепла даже при минусе.
• Газ из фреона проходит в компрессор, под высоким давлением преобразуется обратно в жидкое состояние.
• Под воздействием давления фреон окончательно переходит в жидкое состояние, отдав всю тепловую энергию, получившую на улице.
• Образуется возврат фреона обратно.

Мощность теплового насоса зависит от температуры на улице. Поэтому многие насосы можно использовать с дополнительными системами нагрева воздуха.

Преимущества

Как рекламируется, что самое главное преимущество в экономии. Эффективность теплового насоса зависит от следующих факторов:

• Параметры нижних границ уменьшения тепла в естественных условиях
• Минимум различий в температуре, в таком случае отдача тепла будет совсем малой
• Степень потребления и отдачи теплоэнергии

Правильность применения насоса зависит от факторов

В регионах с холодными зимами тепловой насос не покажет хороших результатов. Он просто не сможет отобрать достаточно тепла для того, чтобы обогреть комнату.
1. При увеличении объема пространства растут и запросы насоса. Увеличиваются теплообменники, количество зондов и т. д. В определенный момент содержание воздушного, теплового насоса станет просто невыгодным. Гораздо дешевле выйдет другая отопительная система
2. Чем сложнее устройство, тем выше будет цена на ее ремонт. Это дополнительный минус в случае увеличения площади отапливаемого пространства.

ВНИМАНИЕ! В общем использовать тепловой насос в качестве основного отопительного средства будет правильным лишь в редких случаях. Поэтому рекомендуется подходить к этому вопросу комплексно.

Основные характеристики

В общем, логичность установки теплового насоса для обогрева оценивается по стоимости, в которую входят:

1. Цена покупки самого насоса,
2. Затраты для монтирования, ведь могут понадобиться дополнительные земельные работы.
3. Стоимость регулярного обслуживания.
4. Стоимость на ремонт и устранение неполадок.

Выбор насоса по мощности зависит от потребности

Можно рассчитать по формуле:

• Самая высокая температура воздуха зимой,
• Разница между температурой воздуха на улице высчитывается с разницей в помещении,
• Рассчитывают тепловые потери.

Полученный результат и станет необходимой, минимальной мощностью для вашего дома.

Второй расчет – выбор нужного объема для накопительного котла. Эту часть отопительной системы рекомендуют монтировать так, чтобы насос мог работать ограниченное число циклов. В дополнительных документах к тепловому насосу есть советы для объема аккумулятора определенного количества показателей циклов. Общая цифра равна 30 литрам на 1 киловатт за три запускания, 20 литров при пяти. Получится что, для жилого дома минимальный объем накопительного бака 400 литров теплового насоса в одни сутки.

Заключение

Если после анализирования климатических условий, почвы и тщательных расчетов вы все таки решили купить воздушный тепловой насос для отопления зимой, то лучше доверить эту работу команде профессиональных специалистов. Ведь правильный выбор оборудования зависит не только от мощности оборудования.

Мастера рассчитают отдачу тепла почвы, подберут специальную высокоэффективную схему и сделают отличный вариант проведения работ. Поэтому у вас не возникнет никаких трудностей, и вы не будете жалеть о правильности своего выбора.

Тепловой насос для отопления дома цены. Расходы на приобретение теплового насоса

При расчете тепловой мощности насоса для геотермального отопления учитывается объем обогреваемых помещений, степень утепления строения и среднестатистические температуры климатической зоны. Кроме этого, принимается во внимание вероятность использования оборудования для подогрева воды в контуре горячего водоснабжения и формирование запаса мощности. Резерв задается коэффициентом 1.2–1.25.

Цена теплового насоса определяется выбранной производительностью, а также зависит от производителя и комплекта поставки. Популярностью среди импортного оборудования пользуются установки торговых марок:— Stiebel Eltron (Германия),— NIBE (Швеция),— Hotjet (Чехия).

Мы рекомендуем оборудование данных брендов, как наиболее надежные и энергоэффективные тепловые насосы на рынке. Cтоимость теплового насоса для геотермального отопления с блоком для ГВС от немецкого производителя составляет 8-9 тыс. евро, включая монтажные работы и пуско-наладку.

Суммарная стоимость геотермального отопления складывается из расходов на приобретение самого теплового насоса с комплектующими (трубной продукцией, запорно-регулирующей арматурой, расходными материалами для обвязки), оплаты за выполненные монтажные работы по его установке, приобретение оборудования и оплаты работ по обустройству наружного контура. Себестоимость обогрева помещений за счет возобновляемой энергии благодаря невысоким текущим затратам во время отопительного сезона на электроэнергию постепенно окупает вложенные в инженерную систему средства.

Ниже мы приводим подробнейший пример расчета стоимости геотермального отопления с горизонтальным коллектором для дома 150 кв.м. под ключ. Цены актуальны на июнь 2018 года.

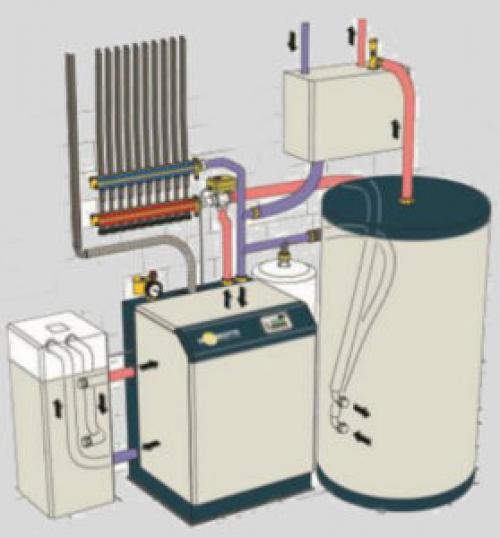

Оборудование и монтаж котельной
Базовая комплектация: ● Тепловой Насос Stiebel Eltron WPF 07 basic ● Циркуляционный насос внутреннего контура Класс энергоэффективности А ● Устройство управления WPMi ● Дополнительная электрическая система подогрева (ТЭН) мощностью 8.8 кВт ● Реле высокого и низкого давления ● Реле контроля фаз		347700 руб.
Принадлежности
Аналоговый блок дистанционного управления с датчиком температуры Stiebel Eltron Позволяет обеспечить изменение температуры в помещении, поддерживает следующие режимы работы: длительный дневной режим, длительный режим снижения температуры и программный режим.		1900 руб.
Блок заполнения солевого раствора WPSF Stiebel Eltron применяется для заполнения и промывки контура солевого раствора		14000 руб.
Комбинированный бак WPDS 200/80 200L DHW Hotjet Предназначен для производства и хранения горячей воды отопительного контура ГВС (бытовой воды). Выполнен из нержавеющей стали. Выход под систему рециркуляции.
Циркуляционный насос внешнего контура UPS 25-6 1*230B, Grundfoss Класс энергоэффективности А		6900 руб.
Расширительные баки G50 Reflex G25 Reflex		5165 руб.
Комплект материалов для обвязки оборудования: ● Трубопроводы ● Запорно-регулирующая арматура ● Фитинги и др. ● Электромонтажное оборудование		45000 руб.
Монтажные работы
● Установка, обвязка теплового насоса ● Установка, обвязка комбинированного бака ● Монтаж блока заполнения солевого раствора ● Монтаж вспомогательного оборудования (трубопроводы, запорная арматура, фитинги и др.) ● Опрессовка и заполнение внутреннего контура ● Электрическое подключение ● Пусконаладочные работы		70000 руб.
Общая стоимость обустройства котельной:	611165 руб.
Оборудование и монтаж внешнего контура
Технические данные ● Общая длина контура: 300 м ● Глубина укладки труб: 1.6 м ● Шаг укладки труб: 1 м ● Ориентировочная площадь для укладки: от 300 кв.м Внешний горизонтальный контур предназначен для извлечения низкопотенциального тепла земли.
Принадлежности
Распределительный коллектор внешнего контура на 4 выхода с кранами фирмы Aspol		25000 руб.
Труба ПНД 32*3.0 SDR 17 360м		19800 руб.
Теплоноситель внешнего контура 288л на основе этиленгликоля, температура замерзания -15С		17280 руб.
Расходные материалы		25000 руб.
Монтажные работы

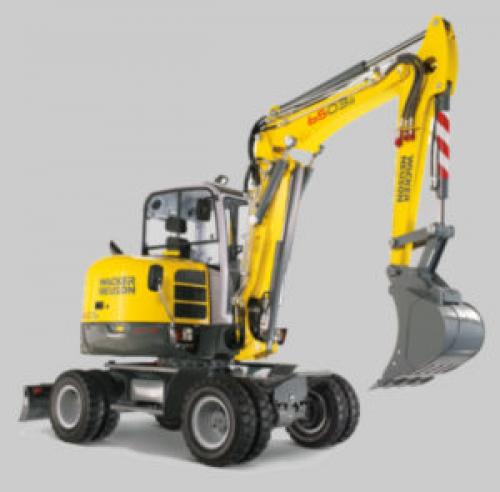

Земляные работы: ● Прокладка траншей ● Пескование траншей ● Укладка труб ● Монтаж распределительного коллектора Обустройство ввода в дом: ● Прокладка горизонтальной части контура ● Пробивка отверстий ● Теплоизоляция контура ● Гидроизоляция труб Гидравлическое подключение внешнего контура, опрессовка и заполнение внешнего контура
Общая стоимость обустройства внешнего контура:
ИТОГО стоимость геотермального отопления «под ключ»:	783245 руб.

Источник: https://ogorod-bez-hlopot.zelynyjsad.info/novosti/teplovoy-nasos-dlya-otopleniya-doma-nibe-f1245-8
