Теплый пол на втором этаже. Текст видео

Теплый пол на втором этаже. Текст видео

Компания «Загород» делает отопление в загородном доме площадью 170 м² для большой семьи. Мы применили интересное техническое решение: дом будет отапливаться без радиаторов, только с помощью системы «теплый пол». Такой способ используется редко и в нашей многолетней практике он встречался всего 5-6 раз. Мы решили снять для вас

Мы постарались дать в маленьком обзоре максимум информации:

-Какие преимущества есть у «теплых полов»? Почему они так популярны, несмотря на высокую стоимость? Небольшой экскурс в историю: где впервые стали использовать систему «теплый пол»?-В чем сложность установки теплого пола на втором этаже? Как мы решаем эту проблему?-Как укладывают трубы, чтобы прогрев пола был равномерным. В каких случаях надо уложить трубы ближе друг к другу?-Надо ли предварительно делать проект системы отопления? Почему проект должны рассчитывать не менеджеры компании, а опытные инженеры по теплосетям?-Что делать, если произошел пробой трубы? По каким признакам это можно понять и как исправить ситуацию?-Способы укладки теплого пола: в чем их особенности и какой более предпочтителен?-Какие есть варианты крепления теплого пола и как соотносятся время работы и стоимость для каждого варианта?

Компания ООО «УютТепло» осуществляет комплексное обслуживание систем отопления системе загородного дома в Заокском районе.

Бывает так, что один, или несколько контуров водяного тёплого пола нужно смонтировать выше коллектора.

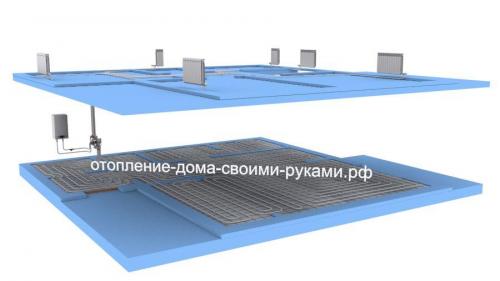

Например, коллектор обеспечивает основной тёплый пол первого этажа, а на второй этаж нужно протянуть ветку в туалет и ванную комнату.

Возникает опасность, что контур второго этажа заполнится пузырьками воздуха, и не будет работать.

Так вероятней всего и произойдёт, если не применить простую фишку.

Компания ООО «УютТепло» осуществляет комплексное обслуживание систем отопления системе загородного дома в Заокском районе.

Бывает так, что один, или несколько контуров водяного тёплого пола нужно смонтировать выше коллектора.

Например, коллектор обеспечивает основной тёплый пол первого этажа, а на второй этаж нужно протянуть ветку в туалет и ванную комнату.

Возникает опасность, что контур второго этажа заполнится пузырьками воздуха, и не будет работать.

Так вероятней всего и произойдёт, если не применить простую фишку.

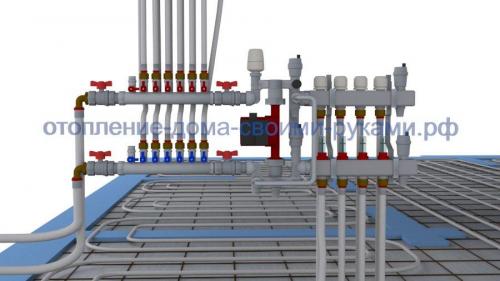

Трубы, поднимающиеся от коллектора нужно вывести выше, чем будет эта верхняя ветка. На каждую из труб нужно установить по автоматическому воздухоотводчику. Через тройники продолжить контур. Таким образом верхняя ветка водяного тёплого пола будет оснащена собственными воздухоотводчиками, не завоздушится и будет работать нормально.

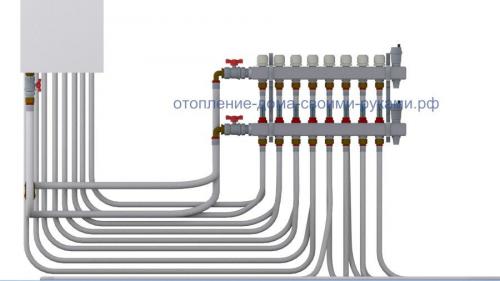

На основном коллекторе нужно смонтировать отводы, направленные вверх.

Водяной пол на втором этаже. Что необходимо учесть заранее

Совет: Чтобы уменьшить ущерб в случае прорыва трубы «теплого пола», следует каждый контур снабдить перекрывающим вентилем.

Чтобы понять, как можно сделать в деревянном доме на втором этаже водяное отопление в полу, следует знать, что существует ряд факторов, оказывающих прямое влияние на схему монтажа, способ укладки труб и выбор материалов для работы.

1. Теплый пол имеет одно ограничение, которое определяет весь ход будущего монтажа: один контур способен обогреть не более 30м²площади. Превышение этого значения ведет за собой неоправданные траты на поддержание необходимого уровня давления и температуры в сети, поэтому при расчетах общая площадь разбивается на сектора, каждый из которых отапливается отдельно, но с подключением к общему распределителю.
2. Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации. В небольших помещениях лента прокладывается возле стен, при внушительной площади, отапливаемой несколькими контурами — дополнительно оборудуется демпфер, разделяющий каждый из них.
3. «Теплый пол» плохо сочетается с паркетом. У толстой доски слишком низкая теплопроводность и для поддержания нормальной температуры потребуется излишняя мощность нагревания котла. Идеальным вариантом станут напольные плиты из керамогранита, ламинат без подложки или линолеум. Они в достаточной степени пропускают тепло и долго удерживают его, распределяя по всему помещению.
4. Для водяного отопления специалисты не рекомендуют выбирать металлические трубы. Срок их службы существенно ниже металлопластиковых и полипропиленовых аналогов, при более высокой массе и стоимости. Хотя в пользу первого варианта говорит высокая теплопроводность металла, что сказывается на общей температуре в комнате.

Нужен ли смесительный узел для теплого пола. Нужен ли смеситель для тёплого пола?

Несмотря на сложность организации теплого водяного пола, такая система отопления сегодня пользуется огромной популярностью. Главная причина этому – экономичность эксплуатации. Главной составляющей этой системы – смеситель для теплого пола.

Смесительный узел для теплого пола

Для чего нужен смеситель?

В случае с традиционным отоплением посредством батарей, температура должна составлять около 80-90 градусов. Только в таком случае можно будет обеспечить в помещении приятный микроклимат. Для напольной системы отопления температурные показатели значительно ниже – около 30-40 градусов.

В противном случае, есть большой риск получить ожоги. Смесительный узел помогает достичь благоприятных условий для нормальной эксплуатации системы теплого пола.

Используется смесительная группа для теплого пола в следующих случаях:

• теплый водяной пол подключается к централизованному отоплению. Большую часть отопительного сезона температура теплоносителя в трубах значительно выше предельно допустимых показателей и составляет около 40-45 градусов. В самое холодное время года температура и вовсе может достигать показателя в 90 градусов. При правильном подключении влияние теплого пола на температуру теплоносителя в батареях соседей будет минимальным. Все дело в небольшом количестве отработанной воды, которая возвращается в стояк. Основное количество теплоносителя отправляется на повторную циркуляцию;
• в случае эксплуатации котла, который не может работать с обработкой холоднее 60 градусов. Как правило, это касается традиционных газовых и твердотопливных котлов. Когда температура теплоносителя снижается до 55 градусов, на таких котлах начинают скапливаться продукты сгорания, которые содержат опасные для человека кислоты. Исключением являются конденсационные газовые котлы. Они могут работать даже с тем теплоносителем, температура которого составляет всего 30 градусов и больше;
• если имеется два и больше отопительных контуров с различной температурой. Простыми словами – это одновременное использование системы теплый пол и конвекционного отопления радиаторами или аналогичными настенными отопительными приборами.

Второй этаж теплый пол или батареи. Что лучше, радиаторы или теплый пол? Почему эксперты расходятся во мнениях?

Что лучше, теплый пол или радиаторы? Неважно где вы живете, в частном доме или квартире. Если вы задались таким вопросом, мы дадим вам полный и развернутый ответ. Давайте рассмотрим все варианты, оценим их преимущества и недостатки.

У обоих систем отопления есть свои приверженцы и противники. Они ломают копья и приводят свои веские доводы. Но ведь вам нужна реальная информация!

Варианты теплых полов

Существуют три основных типа теплых полов, которые отличаются источником тепла, и способом обогрева:

• Водяные;
• Электрические;
• Инфракрасные.

Водяные теплые полы представляют собой гибкие трубы, по которым циркулирует нагретая вода. Ее температура должна составлять 30-35 градусов. Магистраль обычно укладывают в стяжку, хотя в зависимости отмогут быть варианты.

Электрические теплые полы – это кабель, который прокладывается под любую поверхность. Их можно монтировать в стяжку или специальные пластиковые подложки (см. фото). Существуют варианты в виде матов, которые можно стелить под стяжку или финишное напольное покрытие.

Пластиковая подложка под теплый пол

Инфракрасные (пленочные) теплые полы представляют собой квадраты из пленки. При укладке их соединяют между собой в единую систему. Такой тип теплого пола не нужно укладывать в стяжку, на него можно сразу стелить финишное покрытие – ламинат, линолеум и т.д.

Виды радиаторов

Радиаторы делятся на три типа:

• Алюминиевые;
• Биметаллические;
• Чугунные.

Алюминиевые радиаторы наиболее распространены. В них весь корпус выполнен или алюминия, за счет чего они имеют хорошую теплоотдачу и небольшой вес. Их минусом является низкая прочность.

В биметаллических радиаторах корпус сделан из алюминия, но внутри есть сердечник из стали или меди. Он придает прочность системе, позволяет выдерживать высокое давление и перепады температур.

Чугунные радиаторы – это классика. Несмотря на большой вес и инертность, они до сих пор популярны. Батареи из чугуна долго прогреваются, но медленно остывают и хорошо держат тепло. Современные варианты изготавливают в разных стилях, от барокко до хай-тек.

Что будем греть – голову или ноги?

Основное отличие теплых полов от радиаторов в том, как именно они прогревают помещение. А от этого во многом зависит микроклимат и комфорт для человека.

Теплый пол нагревает воздух внизу, который поднимается вверх и постепенно остывает. Достигнув потолка помещения, он охлаждается до максимума, после чего снова опускается вниз.

Радиаторы быстро прогревают воздух, который поднимается вдоль стен, охлаждаясь. После того как он поднимается к потолку, его температура падает, он опускается вниз в центре помещения. Именно эта часть воздуха обогревает вас.

Распределение температур при отоплении теплым полом и радиаторами.

Монтаж и установка – готовьтесь к неизбежному

Вы наверняка согласитесь, что любые ремонтные или строительные работы – это неудобства и головная боль. Как сказал русский писатель-сатирик:

Ремонт невозможно закончить, его можно только прекратить.

Михаил Жванецкий

Укладка теплого водяного или электрического пола производится в стяжку. Поэтому его желательно обустраивать до начала отделочных работ.

Если ремонт уже сделан и отделочные работы проведены, придется демонтировать старый пол – паркет, ламинат, плитку. После этого необходимо сделать так называемый «пирог» – проложить три слоя теплоизоляции. Затем нужно уложить кабель или трубы и залить стяжку.

С инфракрасным пленочным полом все несколько проще. Его можно стелить под финишное покрытие – паркет, доску пола, ковролин, линолеум, ламинат. Но старый пол необходимо все же снимать.

Установить и подключить радиаторы гораздо проще, чем теплые полы. Обычно для обустройства радиаторной системы отопления в одной комнате не потребуется больше дня. Для этого потребуется:

• Проложить трубы отопления;
• Повесить радиаторы;
• Соединить всю систему фитингами.

Как видим, с точки зрения удобства монтажа радиаторы значительно выигрывают у теплых полов.

Считайте ваши денежки – экономичность при эксплуатации

На данный момент электроэнергия стоит недешево, поэтому отапливать дом или квартиру электрическими и инфракрасными теплыми полами не каждому по карману. Но если нет другого варианта (центрального отопления, газа, твердотопливного котла), то альтернативы нет.

В случае с водяным отоплением все сложнее. Некоторые «эксперты» считают, что расходы на отопление радиаторами и теплым водяным полом одни и те же:

Учитывай-не учитывай… сколько замкнутая система (дом) теряет тепла, столько и должно возместиться… любым способом.

Коллектор теплого пола подача сверху или снизу. Цель использования коллектора

Коллектор — это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора — подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства — это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке — гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный — с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Как завести водяной теплый пол на 2 этаж от нижнего коллектора. Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

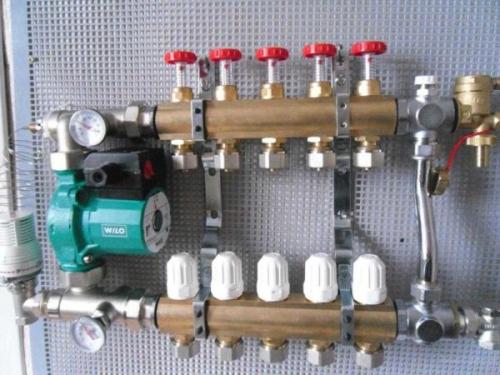

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

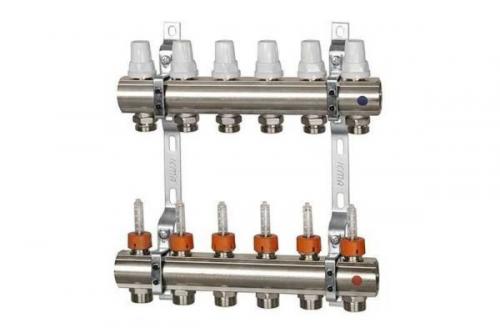

  Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола  рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

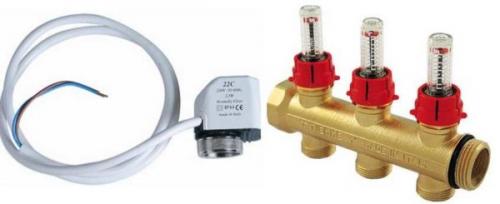

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Источник: https://cabel-electro.ru/novosti/ustroystvo-teplogo-vodyanogo-pola-i-kak-izbezhat-oshibok-truby-dlya-ustroystva-tyoplogo-pola

Разводка теплого пола на два этажа. Схема отопления 2-х этажного дома 110м2 | металлопластик | теплый пол

Мы уже рассматривали схему отопления этого дома, где на первом этаже у нас теплый пол, а на втором радиаторы с коллекторной разводкой.
старая схема отопления с радиаторами и теплым полом
Сейчас я предлагаю рассмотреть этот же дом, но с другим вариантом отопления: на первом и втором этажах у нас будет только теплый пол. Посмотрим, чем отличаются эти две системы.
Разумеется первой отличие, это отсутствие радиаторов и коллекторной разводки.
старая схема с насосно-смесительным узлом новая схема без насосно-смесительного узла
Также нам не понадобится коллектор для радиаторов.
В данной системе нам также не понадобится насосно-смесительный узел. Так в нашем случаи весь дом отапливается с помощью теплых полов. Здесь нету отдельного контура для радиаторов и для теплого пола. Тут мы сразу на котле для всей системы устанавливаем температуру теплоносителя в районе 40 градусов.
В системе отопления с радиаторами и теплым полом нужно два контура, один для радиаторов с температурой в районе 60 градусов, другой для пола с температурой около 40. Насосно-смесительный узел создает второй контру с пониженной температурой. А так как в нашем случаи нет радиаторов, то нет необходимости во втором контуре и насосно-смесительном узле.
Так как у нас на втором этаже так же теплый пол, то нам понадобится регулировочный коллектор с большим количеством выходов. Устанавливаем его и подключаем к магистральным трубам котла.
Магистральная труба 26 диаметра, трубы для теплого пола 20 диаметра.
укладка теплого пола змейкой и улиткой
После того, как мы разобрались с котельной, подготовим пол для укладки труб на втором этаже. Процедура будет аналогична той же что делали на первом этаже.

1. Укладываем утеплитель
2. Укладываем отражатель
3. Устанавливаем сетку

Монтируем теплый пол. Диаметр труб 20 мм. Трубы крепим к сетки пластиковыми зажимами или проволокой. Трубы укладываем удобным для нас способом: змейкой или улиткой.

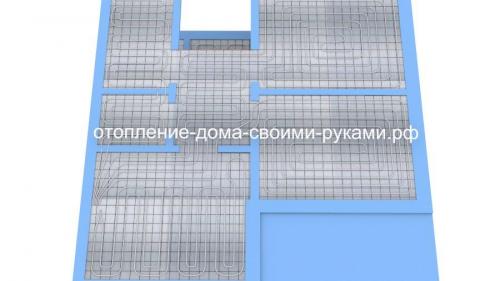

теплый пол перед заливкой
После того, как мы все сделали перед заливкой нужно закачать в систему теплоноситель до 3-4 атмосфер, но не включая отопления. Это необходимо чтобы трубы деформировались и приняли рабочее положение. Также не забываем сделать демпферной лентой окантовку по периметру всех стен.
общая толщина заливки 8 см
Затем можно заливать пол. Толщина заливка должна быть такой, чтобы высота бетона над трубами (не общая высота, а именно над трубами) была не менее 3 см, а лучше 5 см (это нужно чтоб бетонный пол не треснул и не лопнул). Стандартная общая высота заливки бетонного пола составляет около 8 см, это оптимальный вариант. После заливки, нельзя включать отопление в течении 24 дней. Нужно чтобы бетон окончательно схватился.

Теплый пол на втором этаже деревянного дома. Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м²уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• « Какие теплые полы лучше — водяные или электрические? »;
• « Теплый пол на балконе или лоджии своими руками ».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ω (вид с торца).

Важно: пластины выпускаются под любой шаг укладки труб, что нужно учитывать при их покупке.

Греющий контур по такой технологии может быть уложен:

• на лаги в просветы между половыми досками;
• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе « Теплый водяной пол под ламинат », где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.
