Усиление свайного фундамента существующего частного дома. Какие существуют виды

Для усиления свайного фундамента принято использовать следующие методики:

Усиление стволов

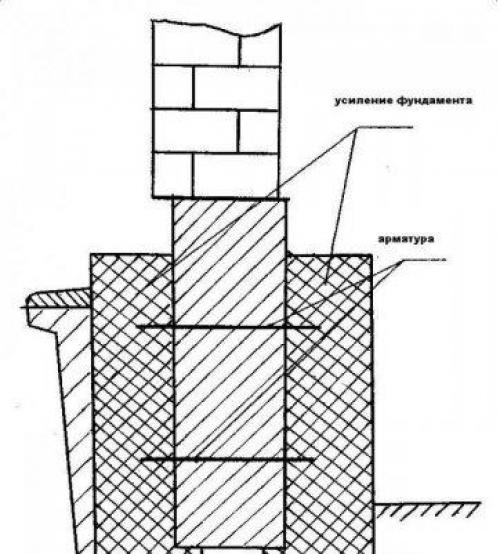

Наиболее эффективным способом усиления является установка бетонной обоймы. Она устанавливается на всю видимую часть ствола, плюс на подземную часть глубиной до 1 м . Сама обойма представляет собой полую железобетонную конструкцию с толщиной стенок не менее 100 мм.

Монтаж такого кожуха позволит значительно увеличить прочность ствола, поскольку обжатая бетонной обоймой свая становится в несколько раз толще, что создает определенную опорную поверхность. Все трещины или иные дефекты свайного ствола скрываются, их распространение становится невозможным.

ОБРАТИТЕ ВНИМАНИЕ!

Существует другой способ монтажа Ж/Б обойм, когда сам кожух является лишь опалубкой, внутрь которой закачивают бетон. Предварительно тело сваи засверливают и вставляют арматуру, которая связывается с армпоясом обоймы. Такой метод дает максимальную эффективность, но возможен только при наличии прямого доступа к проблемному стволу.

Установка дополнительных опор вплотную к имеющимся сваям

Монтаж дополнительных стволов позволяет перераспределить нагрузку и снизить вес, приходящийся на каждую опору. С этой целью используются забивные или, чаще, буронабивные сваи.

Они заливаются в скважины, просверленные в непосредственной близости к основному стволу и работают с ним в паре как одна опора . Методика используется при необходимости увеличить несущую способность фундамента, поскольку исправления состояния старых стволов в данном случае не производится.

Обычно этот способ применяют при надстройке дополнительного этажа, появлении дополнительной нагрузки на опорную конструкцию.

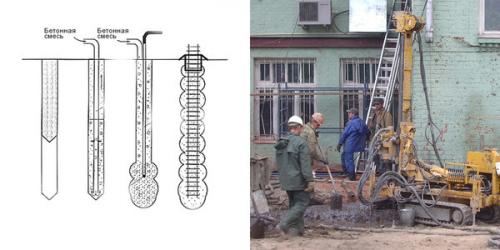

Создание буроинъекционных свай

Изготовление буроинъекционных свай, расположенных в скважинах, пробуренных по периметру проблемных стволов, позволяет увеличить несущую способность ствола, не предпринимая никаких трудоемких или длительных мероприятий.

Необходимо оббурить ствол так, чтобы на каждое ребро приходилась минимум одна скважина диаметром 5-8 см. З атем в полости скважин нагнетают бетон, обычным способом или под давлением (т.н. струйный метод).

Второй вариант предпочтительнее, так как усилие, с которым раствор подается в скважину, расширяет ее стенки и создает давление материала внутри ствола. Это образует напряженную опору, готовую к принятию повышенных нагрузок.

Усиление фундамента частного дома. Причины частичного разрушения фундамента

Фундамент представляет собой платформу, на которой базируется сооружение. Он распределяет массу здания по всей площади и снижает удельное давление на почву. От его состояния зависят эксплуатационные качества и долговечность строения, поскольку именно на основание приходится вся нагрузка от вышестоящих конструкций.

Глубокие трещины на фундаменте свидетельствуют о начинающемся разрушении

Но в процессе эксплуатации здания фундамент нередко подвергается частичному разрушению. Это может быть вызвано следующими причинами:

расположением дома на наклонной местности, в сейсмонеустойчивом районе или рядом с железной дорогой;
некорректно составленным проектом;
ошибками на этапе расчёта планируемой нагрузки;
несоблюдением строительных технологий при сооружении платформы;
использованием низкокачественных строительных материалов;
неправильным обустройством гидроизоляции;
снижением качественных характеристик основания;
природными явлениями — подтоплением, перенасыщением грунта влагой, промерзанием почвы;
хозяйственной деятельностью человека — неправильной эксплуатацией дома, к примеру, отсутствием сезонного отопления, строительством или прокладкой коммуникаций в непосредственной близости от фундамента, ремонтом или достройкой дома.

Поскольку на начальном этапе строительства не всегда возможно точно спрогнозировать, какой нагрузке и природным факторам будет подвергаться основание, впоследствии придётся прибегнуть к его укреплению. Усиление фундамента обеспечивает надёжность и безопасность эксплуатации частного дома, поскольку именно загородные домовладения наиболее подвержены воздействию природных факторов. Если проигнорировать проблему, возможно, придётся полностью менять фундамент, а это стоит больших денег.

Перед началом работ по укреплению основания необходимо провести тщательный анализ причин, вызвавших его частичное разрушение. Как правило, для этого приглашают профессионалов со специальным оборудованием. Они оценивают факторы, вызывающие деформацию фундамента, и дают рекомендации по их устранению или сведению к минимуму.

Источник: https://interer-stil.ru-land.com/novosti/usilenie-fundamenta-chastnogo-doma-ukreplenie-fundamenta-chastnogo-doma-svoimi-rukami

Методы усиления фундаментов. Библиографическое описание:

Рис. 2. Формы и виды деформаций

Работы, проводимые для усиления фундаментов, связаны с изменением геометрических размеров зданий, увеличением нагрузок, как временных, так и постоянных, усилением фундаментов после суффозии, нестабильности уровня грунтовых вод и т. д.

Прежде чем начинать работы по реконструкции, необходимо провести инженерные изыскания. Целью проведения работ является: определение причины полученных дефектов, характер возникших деформаций, разработка мер по реконструкции фундаментов. В результате обследования, составляется технический отчет, в котором приведены результаты обследования, а также техническое заключение о возможности использования конструктива фундамента при их реконструкции.

Эффективные технологии, применяемые для усиления фундаментов: укрепление фундаментов, усиление фундаментов, усиление фундаментов с помощью свай, укрепление грунтов.

Рассмотрим первую методику — укрепление фундаментов:

при помощи цементации — для устройства цементации в теле фундамента бурят шурфы или пробивают отверстия для инъекторов и в трещины и пустоты подается раствор под давлением;
при помощи торкретирования — по периметру фундамента отрывается траншея, и на поверхность устраиваются насечки для подачи бетонной смеси.
при помощи железобетонных обойм — технология заключается в отрывке по периметру участков, в которых уплотняют грунт и устанавливают арматурный каркас, куда в последствии заливают бетон.

Традиционным способом усиления фундамента является увеличение ширины подошвы фундамента для снижения давления на грунт. Элементами могут служить плиты, столбы, сплошные стены. Под фундаментом длиной 1–2 м удаляют грунт, и на месте изготавливают железобетонную плиту или устанавливают железобетонные элементы. Далее промежутки между плитой и фундаментом заполнят пластичным бетоном тщательно уплотняют.

Далее метод применения свай — подведение их под фундамент. Используют буровые, буронабивные сваи и сваи вдавливания. Особенностью данной технологии является использование малогабаритной техники. Для укрепления фундаментных конструкций буронабивными сваями обычно пробуривают скважину, затем устанавливают арматурный каркас и после заливают бетоном. При устройстве же буроинъекционных свай по периметру под углом бурят скважины, в которые помещают каркас из арматуры и под давлением заполняют бетоном.

Проанализировав методы усиления фундаментов, были выделены достоинства и недостатки каждого метода и представлены в таблице 1.

Таблица 1

Достоинства и недостатки методов усиления фундаментов

Название	Достоинства	Недостатки
Торкретирование	Низкие затраты труда; Улучшенные физико-механические свойства, а именно морозо\жаростойкость, прочность, сцепление с поверхностью.	Присутствует потеря материала на 10–15 %, ограниченная маневренность рабочих и установки, из-за чего возникает явление отскока рабочей смеси.
Цементация	Высокая производительность работ, отсутствие динамических воздействий, возможность проведения работ в стесненных условиях.	Тяжело контролировать полученный результат — риск попадания раствора в подземные коммуникации.
Железобетонные обоймы	Метод идеально подходит для фундаментов с неглубоким заложением.	При забивке штырей в тело фундамента есть риск нанести вред ветхим фундаментам. Высокая стоимость работ.
Буронабивные сваи	Используются при большой толщине слабых грунтов в основании, уменьшают объемы земляных и бетонных работ	Большой расход бетона, сложно контролировать монтажные работы при неустойчивых грунтах, сложно рассчитать несущую способность фундамента на буронабивных сваях.
Буроинъекционные сваи	Возможно проведение работ в холодное время года, в сложных условиях реконструкции в стесненных условиях работ. минимизируют время монтажа, минимум влияние на окружающие здания.	Работы должны вести слаженно. нежелательно использование метода на участках, расположение которых на склонах.

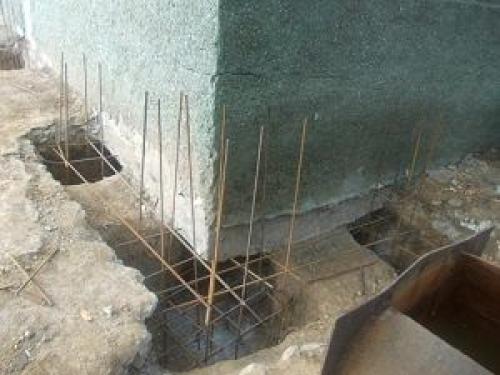

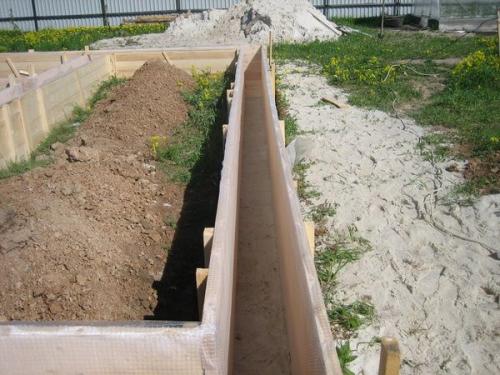

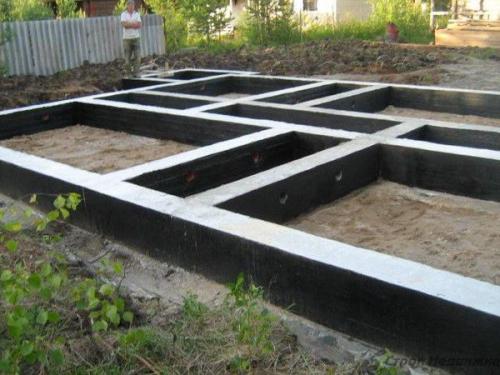

Усиление ленточных фундаментов.

Основными достоинствамиявляются высокая несущая способность, прочность, устойчивость ко всем нагрузкам при минимальном количестве строительных материалов.

Такое сочетание качеств по праву делает ленту лидером среди всех остальных видов опорных конструкций.

При этом, лента постоянно подвергается разнонаправленным нагрузкам со стороны грунта и воздействиям от веси постройки, снеговым, ветровым нагрузкам и т.д.

Нередко возникают ситуации, когда прочность ленты оказывается на пределе, особенно при появлении сезонных подвижек грунта.

Подобные случаи вызывают необходимость усиления ленты, о котором надо говорить подробно.

Ленточный фундамент постоянно испытывает разрушающие воздействия.

В их число входят:

Морозное пучение грунта.
Оседания почвы.
Строительные или земляные работы, ведущиеся поблизости.
Сезонные подвижки грунта.
Наводнения, изменения уровня грунтовых вод.
Наличие уклона.

Кроме того, отрицательные последствия способны вызывать:

Низкое качество строительных материалов.
Несоблюдение технологических требований во время строительства.
Изменение веса постройки, вызванное строительством дополнительного этажа или иными причинами.
Нарушения правил эксплуатации дома.

Перечисленные воздействия могут возникать как по одиночке, так и совокупно, что создает чрезвычайно сложные условия эксплуатации фундамента.

Бетон со временем начинает терять свою прочность, а дополнительные напряжения многократно ускоряют разрушительные процессы. Решением проблемы может стать усиление ленточного фундамента .

Когда требуется усиление и что это?

Необходимость усиления фундамента возникает в разных ситуациях:

Когда планируется строительство дополнительного этажа, пристройки, или иное изменение размера дома.
При появлении на стенах или фундаментной ленте трещин.
Если нарушена гидроизоляция ленты, вызвавшая осыпание бетона .
Механические повреждения ленты.
Подъем уровня грунтовых вод, разрушающих ленту.
Агрессивное воздействие среды.

Все эти случаи требуют немедленного вмешательства. Усиление — это увеличение несущей способности ленточного основания путем установки добавочных элементов, увеличения сечения ленты, инъекций специальных веществ или иных мероприятий.

Выбор конкретного метода зависит от состояния ленты, причин возникновения проблемы и размеров необходимого вмешательства. В любом случае, перед началом работ необходимо тщательное обследование конструкции и принятие решения с участием опытных специалистов.

ОБРАТИТЕ ВНИМАНИЕ!

Самодеятельность в таких делах абсолютно исключена, так как вместо ожидаемых результатов можно получить прямо противоположные последствия.

Диагностика проблемы

Диагностика — это комплекс мероприятий, направленных на получение полной информации о состоянии несущей конструкции, наличии механических повреждений, трещин или деформаций .

Производится обследование состояния подстилающего грунта, песчанойи прочих элементов, воспринимающих нагрузку от веса дома.

Процедура производится поэтапно:

Наружный осмотр видимых частей ленты . Визуальное обнаружение повреждений ленты производится снаружи, из подвала (если есть возможность). Отыскиваются видимые признаки появления проблем с примыкающими слоями грунта — проседания, промоины и т.д.
Подземный осмотр . Лента окапывается по периметру, проверяется состояние траншеи, осматривается поверхность ленты и обнаруживаются все возникшие повреждения. Оценивается глубина погружения ленты и материал закладки основания.

Составляется дефектная ведомость, в которую включаются все обнаруженные повреждения. Составляется план основания , на котором отмечаются точки возникших повреждений, трещины, деформированные участки.

На основании составленной документации производится принятие решения о мерах решения возникших проблем.

Во время этих работ производится месячная проверка неподвижности ленты . На поверхности устанавливаются специальные контрольные маячки, фиксируется их состояние.

Через месяц производится проверка их положения. Если изменений нет, значит, оседания ленты завершились.

Для выполнения сложных работ требуется разгрузка фундамента . Ее целью является перенос веса дома на вспомогательную опорную систему, позволяющую удалить грунт под лентой для его замены или.

Как усилить ленточный фундамент

Действия, которые необходимо предпринять для усиления ленты, обусловлены размерами и причинами разрушений. В некоторых случаях бывает достаточно обновить гидроизоляцию , в других ситуациях требуется комплекс сложных технических мероприятий, производить установку дополнительных опор или расширение ленты.

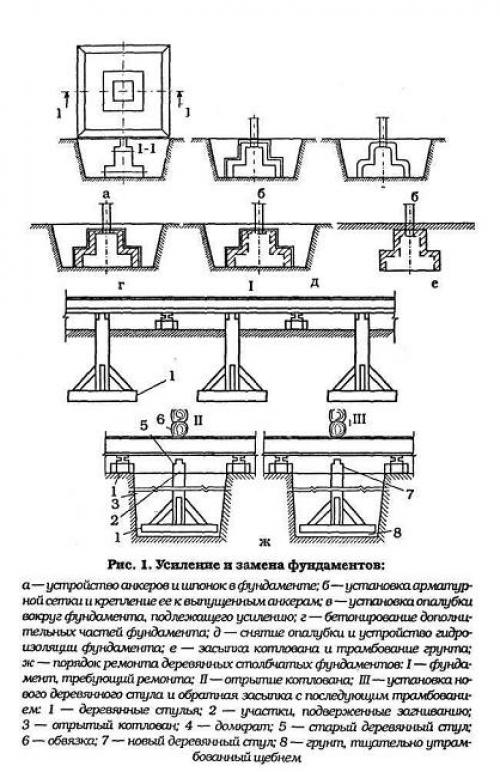

Усиление фундамента обоймами. Усиление основания

Усиление и укрепление фундамента.

После того как фундамент укреплен обоймами, его можно усилить металлическими обоймами с приливами из бетона. Этот способ заключается в том, что уже готовая железобетонная обойма укрепляется сверху металлической рубашкой и выше приливается бетоном для ее укрепления.

Этот способ можно использовать при частичном разрушении строения. Причем этот способ является не таким сложным и дорогим, потому что нет переделки основного фундамента, а есть только частичное его усиление. Наиболее сложной работой в усилении является подводка фундамента, включающая изменение глубины заложения. Используется, если возникает необходимость передать нагрузку здания на более прочный грунт. Подводка проводится, если в основании имеются насыпные грунты, так как при обжатии они образуют неравномерность осадки. Усиление в частном доме проводится устройством рубашки из железобетона.

Усиление железобетонной или металлической обоймой проводится на бутовых фундаментах, когда происходит расслоение кладки, выпадение камней, нарушение конструкции. Усиление с применением монолитных железобетонных обойм происходит с захватом траншеи с двух сторон фундамента.

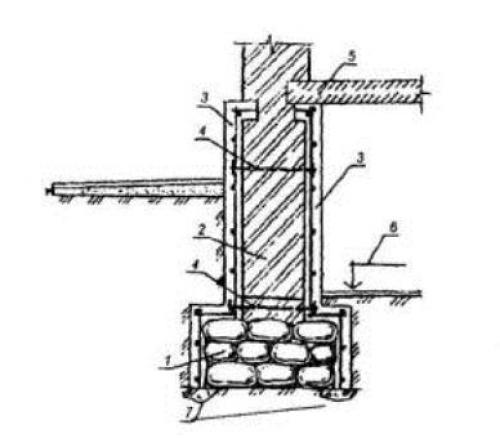

Устройство железобенной обоймы для усиления ленточного фундамента:1 – усиливаемый бутовый фундамент; 2 – усиливаемая кирпичная стена; 3 – железобетонная обойма; 4 – анкеры; 5 – надподвальное перекрытие; 6 – отметка пола подвала; 7 – зона обжатого грунтаоснования.

Применение бетона годится для обойм из бетона. Усиление смежного участка можно проводить примерно через неделю после того, как будут закончены все работы на другом участке, который находится рядом. Усиление при помощи металлической обоймы с приливами из бетона осуществляется в тех случаях, когда нагрузку несущего элемента необходимо передать на фундамент через подкосы.

В таком варианте возможна подводка новой части фундамента с уже существующим рядом. Новый фундамент устраивается под уже существующим при помощи выполнения разгрузки (полной или частичной) имеющегося основания. Подводку в данном случае можно сделать как частичной, так и сплошной, обеспечивая плотное прилегание двух фундаментов между собой.

При выполнении подводки под ленточным фундаментом усиление размещается на прямом участке, где происходит максимальная нагрузка из-за серьезных трудностей, которые возникают на углах и в местах пересечений. Усиление при помощи свай подходит для бетонных и каменных фундаментов. Данный метод используется в случаях, когда происходит неравномерная деформация сооружений. Применение сборных свай не нуждается в больших габаритах помещений, в работу они включаются сразу же после их вдавливания. Хотя такие сваи требуют высокой трудоемкости в процессе устройства. Это один из недостатков применения данного материала. Недостатком является необходимость во временном котловане, размещенном под фундаментной подошвой.

Усиление ленточного фундамента железобетонной обоймой. Ремонт фундаментов, усиление их обоймами и подведением конструктивных элементов (ч. 2)

Устройство обойм без увеличения площади подошвы фундамента чаще всего вызывается некачественным выполнением строительных работ. Так, например, при строительстве одного из жилых домов сборные фундаменты под столбами были выполнены недостаточно качественно, что явилось одной из причин обрушения конструкций . Усиление выполнено путем заключения верхней части фундамента над подушками в железобетонные обоймы (рис. 4.2), что позволило обеспечить более равномерную передачу нагрузки на подушки. В верхней части обоймы установлены анкеры для крепления колонн.

Рис. 4.2. Схема усиления сборного фундамента железобетонной обоймой

1 — анкерные болты; 2 — сварные сетки; 3 — обоймы

Усиление железобетонными или бетонными обоймами с увеличением площади подошвы фундамента возможно для фундаментов мелкого заложения (из кладки, бетона, железобетона) как подвальных, так и бесподвальных зданий на всю высоту фундамента или его часть (рис. 4.3).

Рис. 4.3. Схема усиления ленточного ( а ) и столбчатого ( б ) фундаментов

1 — фундамент; 2 — обойма; 3 — стена подвала; 4 — анкерные тяжи; 5 — хомуты; 6 — колонна; 7 — арматура

При устройстве обойм нельзя забывать о том, что прочность сцепления усиливаемого фундамента и новой кладки зависит от многих факторов, в том числе от вида и качества составляющих бетона. При усилении железобетонных и бетонных конструкций, находящихся в эксплуатации длительное время, необходимо учитывать возможные отрицательные изменения в наружном слое бетона . Поэтому, устраивая обоймы, не всегда можно быть уверенным в том, что при сцеплении нового бетона со старым гарантируется полная монолитность обоймы и существующего фундамента. В ряде случаев необходимо снимать весь поверхностный слой старого бетона, а для обеспечения восприятия сдвигающих сил на контактной поверхности приваривать арматурные коротыши, применять штрабы, железобетонные шпонки, поперечные металлические балки, анкеры и другие элементы. Свежий бетон укладывается на чистую, шероховатую, влажную поверхность старой кладки с обязательным тщательным уплотнением бетонной смеси.

Железобетонные обоймы, которые охватывают усиливаемый фундамент со всех сторон, плотно обжимая его при усадке бетона, и работают как единое целое, следует считать наиболее простым и надежным способом усиления. Толщины обоймы определяются расчетом с учетом повышения расчетной нагрузки в случае реконструкции. Армирование производят пространственными каркасами, состоящими из замкнутых хомутов. Обычно фундаментные обоймы соединяют с обоймами усиления стен подвала или колонн (см. рис. 4.3). Если стены подвала или колонн не подлежат усилению, то под фундаментными обоймами, устраиваемыми на всю или часть высоты фундамента, устанавливаются дополнительные обоймы на высоту 1—1,5 м . Усиление ленточных и столбчатых фундаментов обоймами повышает также жесткость здания в соответствующем направлении, что особенно важно в случае применения сборных конструкций.

Уширенная часть усиленного фундамента способна воспринимать только часть увеличивающейся нагрузки, а значительная ее часть передается через подошву старого фундамента. При небольшом увеличении нагрузки это допустимо, поскольку выпор грунта в стороны невозможен из-за дополнительной пригрузки элементов уширениями. При большом увеличении нагрузки элементы уширения фундаментов должны быть введены в работу путем предварительной передачи искусственного давления (обжатия). Предварительное обжатие основания производится клиньями (см. рис. 4.3, б ) или домкратами, которые устанавливают, например, между рандбалкой и плитой уширения. Съему домкратов предшествует установка металлических стоек-распорок с расклиниванием их, после чего производят бетонирование обоймы (столба). Способы предварительного обжатия рассмотрены в работах . Увеличение площади подошвы фундамента с одновременным обжатием грунта под элементами усиления обеспечивает немедленное включение в работу уширенной части фундаментов.

Усиление оснований и фундаментов. Способы усиления ленточных фундаментов

Перечислим основные способы усиления ленточных фундаментов, применяемые сегодня на практике строителями:

Усиление фундаментов торкретированием. Вдоль фундамента участками (захватками) отрывается траншея, поверхность фундамента тщательно очищается, на ней делаются насечки, глубиной не менее 15 мм, а затем наносится бетон с применением бетонной пушки.

Укрепление фундаментов цементацией. Без проведения земляных работ специальными механизмами через каждые 0, 5–1 м по периметру (или только на определенном проблемном участке) бурят шурфы в грунте и фундаменте, и с помощью специальных инъекторов под большим давлением подают раствор бетона; он заполняет пустоты и трещины фундамента и частично пространство между фундаментом и грунтом.

Усиление фундаментов железобетонными обоймами. Фундамент открывается участками, очищается, грунт основания уплотняется домкратами, монтируется каркас арматуры и заливается бетоном.

Усиление фундамента буронабивными сваями. Производится вертикальное бурение скважин сквозь опорную плитную часть фундамента, закладывается и перевязывается арматура сваи с арматурой фундамента, заливается и трамбуется бетон.

Усиление фундамента сваями . Пол основание фундамента домкратом вдавливаются составные железобетонные сваи.

Усиление фундаментов буроинъекционными сваями. Фундамент пробуривается в нескольких местах насквозь скважинами небольшого диаметра под углом к вертикали и не проектную глубину. Закладывается арматура и под давлением закачивается бетон.

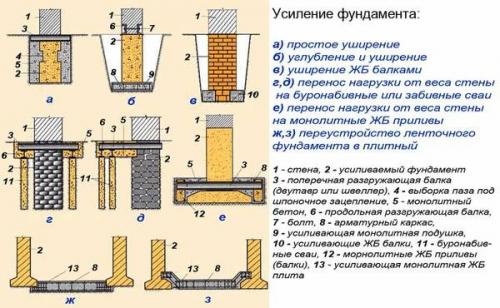

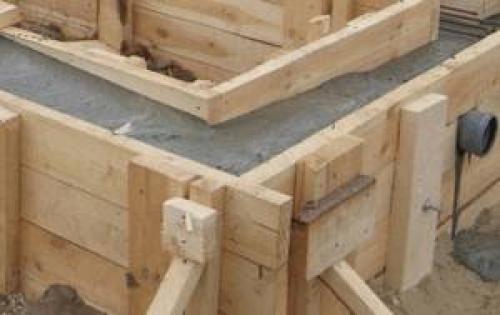

Усиление фундамента железобетонной рубашкой. Укрепление фундамента

Работы по усилению фундамента начинаются с ревизии его состояния в местах появлений трещин на стенах. Для этого на глубину заложения роются карманы, и производится осмотр несущей конструкции. Таким способом можно с большой точностью определить объем предстоящих работ.
Дальнейшие действия выполняются в следующем порядке:

демонтируется цокольная облицовка (до фундамента);
при помощи рытья глубоких траншей оголяется фундамент. Сразу всю конструкцию раскрывать нельзя: делается это постепенно, длина одного участка траншеи не должна превышать трех метров. Ширина ее принимается в пределах одного метра;
подземная часть очищается от грунта. Если в ней присутствуют слабо закрепленные элементы, их удаляют;
расшиваются и армируются трещины;
поверхность фундамента пропитывается грунтовкой глубокого проникновения.

Вышеперечисленные операции относятся к подготовительным работам. По их завершению можно приступать непосредственно к усилению фундамента железобетонной обоймой.

Первым делом, на дне траншеи устраивается дренажная подушка. Она будет состоять из крупнозернистого песка и слоя гравия. Затем в теле старого фундамента высверливаются сквозные отверстия.

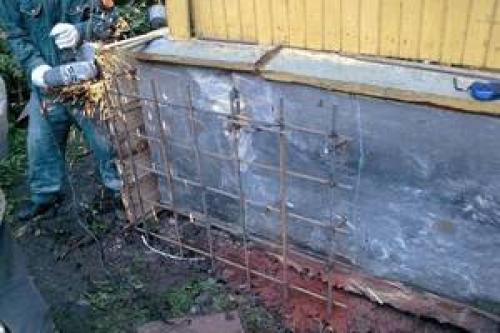

В них вставляются арматурные стержни (рифленые). Назначение этих закладных – обеспечение надежной связи монолитной ленты с железобетонной обоймой.

В горизонтальном направлении надо проложить металлические прутья, связав их с закладными деталями при помощи проволоки.

Такое соединение обеспечит необходимую подвижность армированному поясу. Таким образом он будет защищен от разрыва под воздействием сезонного расширения грунта.

С шагом 400-600 мм устанавливаются вертикальные стержни пояса. Их высота должна быть таковой, чтобы концы выступали за пределы нулевой отметки.

Заливка бетона

Перед заливкой бетонной смеси необходимо между армирующим каркасом и стенками траншеи проложить слой гидроизоляции. После этого можно приступать к бетонным работам. Рабочий раствор можно приготовить в ручном или механическом миксере.
