Стабилизатор напряжения трехфазный. Трехфазный или три однофазных?

Стабилизатор напряжения трехфазный. Трехфазный или три однофазных?

Все трехфазные стабилизаторы напряжения имеют довольно высокий ценник и чтобы его снизить есть маленький лайфхак.

Дело в том, что у трехфазников есть такая особенность - когда пропадает одна из фаз, то у аппарата срабатывает защита и он отключается, обесточивая весь дом. Чтобы этого избежать и оставить работающими электроприборы на оставшихся двух фазах, лучше поставить три однофазных стабилизатора вместо одного на 380В (по одному на каждую фазу).

Кроме того, три однофазника выходят дешевле, чем один на 3 фазы. Возьмем всё тот же трехфазник на 20 кВА и реальными 14 кВт.

Так как фазы у нас три, то 14 кВт делим на 3 и понимаем, сколько у нас на каждой фазе:

14 / 3 = 4.6 кВт

Округляем до пяти и смотрим однофазный на 5 кВт. Не забываем, что 5 кВА в нашем случае не соответствует 5 кВт и выбираем в категории с пометкой: "8 кВА / 5…8 кВт".

А также, среди тиристорных в категории "7.5 кВА / 5…7,5 кВт" (у них немножко отличается градация по мощности).

Отсеиваем релейные стабилизаторы (у них ступенчатая регулировка, из-за чего мигают лампы, они для дома не подходят) и останавливаемся на вариантах с плавной регулировкой: электромеханических (1 шт = 26700 руб.) и тиристорных (1 шт = 32300 руб.).

Умножаем цену на три и получаем таблицу:

руб, а это уже приятно.

С тиристорными стабилизаторами ситуация другая. Это аппараты более высокого класа со своими преимуществами (бесшумность, еще шире диапазон по низу (до 60 вольт), настенные, с расширенной гарантией до 3 лет) и ценник соответственно повыше.

То же самое можно посчитать и для вводного автомата на 25А (ампер) с 16,5 кВт. Вспоминаем, что на него нужен стаб 30 кВА и реальными 21 кВт. Делим 21 на 3:

21 / 3 = 7 кВт

Итак, на каждую фазу нужен однофазник на 7 кВт. Смотрим электромеханику мощностью: 10 кВА / 7…10 кВт(1 шт = 29900 руб.) и тиристоры: 9 кВА / 7…9 кВт (1 шт = 37950 руб.).

Получаем таблицу:

руб. По тиристорным было написано выше.

У этого способа есть только один минус - трехфазник можно заменить тремя однофазными стабилизаторами только в том случае, если в доме все электроприборы на 220В и нету потребителей на 380В. Если же приборы на 380 вольт есть, то ставить нужно только трехфазник. Иначе потребители на 380В не будут защищены.

Лучшие стабилизаторы напряжения. Рейтинг лучших стабилизаторов напряжения

Лучший электромеханический стабилизатор для дома и офиса

1. Стабилизатор напряжения однофазный Volter СНПТО-14 ПТСШ

Электронный симисторный стабилизатор, отличающийся очень приличной мощностью. Активная мощность устройства составляет 14 кВт, а полная — аж 17.50 кВ·А. При этом аппарат однофазный, рассчитанный на входное рабочее напряжение от 145 до 285 В. Низкая погрешность в -5.5% и +3.5% позволяет устройству поддерживать выходное напряжение в диапазоне 208-228 В (выходное напряжение можно регулировать).

Время отклика составляет 20 мс. Предусмотрена защита от короткого замыкания, перегрева, повышенного напряжения и помех. ЖК-экран отображает напряжение на входе и на выходе.

При своих возможностях, прибор довольно тихий — уровень шума не превышает 20 дБ. Но и стоит весьма немало: отдать за эту универсальную машинку придётся около 85 000 рублей.

Цена: ₽ 85 000

Лучшие гибридные стабилизаторы напряжения

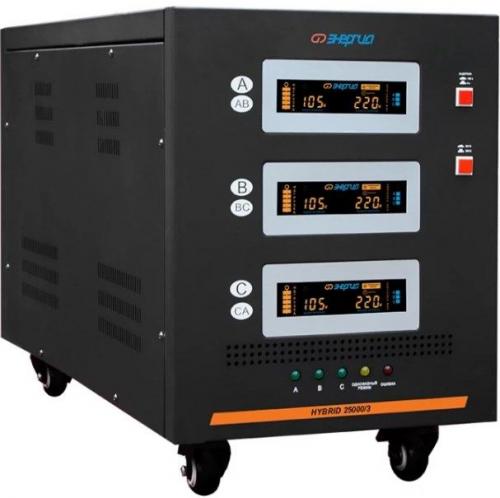

2. Стабилизатор напряжения трехфазный Энергия Hybrid 25000/3 II

Трёхфазный гибридный стабилизатор напряжения профессионального класса. О последнем весьма красноречиво говорит не только полная мощность в 25 кВ·А, но и цена, которая превышает 84 500 рублей.

Стабилизатор способен переварить входное рабочее напряжение в 100-260 В и предельное напряжение в 80-275 В. Точность стабилизации, равная 3%, позволяет устройству поддерживать на выходе стабильные 213-227 В с КПД 98% при скорости стабилизации 20 В/с.

Разумеется, про защиту от короткого замыкания, перегрева и повышенного напряжения производитель не забыл. Информация о напряжении отображается в цифровом режиме.

Цена: ₽ 84 450

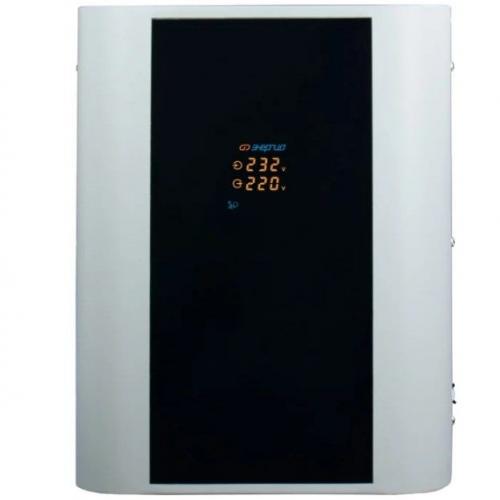

3. Стабилизатор напряжения однофазный Энергия Hybrid 10000

Современный и даже симпатичный гибридный стабилизатор напряжения, который можно как установить на пол, так и повесить на стену. Полная мощность устройства составляет 10 кВ·А — для частного дома должно хватить.

Входное рабочее напряжение может колебаться в пределах 120-250 В, а предельное — 95-270 В. Точность стабилизации в 3% позволяет этой машинке поддерживать на выходе стабильные 213-227 В. Скорость стабилизации равна 20 В/с, а КПД — солидным 98%.

Защита от короткого замыкания, перегрева, повышенного напряжения и помех в наличии. Экран вольтметра сообщает информацию о напряжении на входе и на выходе.

Цена в 24 000 рублей за такой полезный прибор кажется вполне справедливой.

Источник: https://360doma.ru/novosti/stabilizator-dlya-doma-stabilizatory-lokalnogo-i-obshchego-podklyucheniya

Стабилизатор напряжения 220в для дома. Как выбрать стабилизатор напряжения?

Стабилизатор напряжения понижает или повышает показатели тока до 220-230 В и отключает питание, если скачки слишком сильные (в среднем – ниже 150 и выше 255 В). Будет полезен везде, где есть перепады с напряжением: в дачных посёлках, загородных домах и т.д.

Производительность

У всех приборов с электродвигателем есть пиковая и номинальная мощность. Первая показывает, сколько энергии потребляется в момент пуска, вторая – во время работы. У некоторых приборов (например, у холодильников и перфораторов) эти показатели сильно разнятся.

Чтобы стабилизатор справился с нагрузкой, нужно подбирать его под два параметра: суммарную номинальную и пиковую мощность для всех приборов. Лучше, чтобы у стабилизатора был запас мощности – так он не будет работать на пределе и не перегрузится. В среднем, для квартиры и дачи достаточно 8000-10000 Вт. Такой стабилизатор потянет холодильник, стиральную и посудомоечную машину, осветительные приборы и цифровую технику.

Обычно мощность указывается в паспорте прибора. Если его нет, можно ориентироваться на приблизительные значения из таблицы (но результат будет неточным).

Количество фаз

Стабилизаторы бывают однофазными (220 В) и трёхфазными (380 В) . Первые подходят для обычных бытовых нагрузок в квартирах, дачах и т.д. Вторые рассчитаны на производственные цеха и крупные мастерские. Защищают электропечи, насосы, сварочную технику и т.д. Состоят из трёх одинаковых однофазных стабилизаторов, объединённых в общую сеть.

Диапазон стабилизации

Каждый стабилизатор имеет рабочий диапазон – максимальное и минимальное входное напряжение, которое аппарат может скорректировать. Если напряжение выходит за рабочие рамки, стабилизатор отключит все приборы.

Чтобы правильно подобрать стабилизатор, нужно проводить замеры напряжения мультиметром в течение нескольких дней. Лучше всего утром и вечером, когда нагрузка на сеть особенно велика.

Классификация стабилизаторов

Стабилизаторы можно подразделить на несколько основных видов. Они различаются по устройству, принципу подключения и типу установки.

По устройству:

• Электромеханические стабилизаторы плавно регулируют напряжение. Подходят для сетей со стабильно завышенными или заниженными показателями. Для резких скачков могут быть слишком медленными, зато работают с высокой точностью (погрешность – не больше 2%).
• Электронные (релейные) защитят от кратковременных перегрузок, частых и резких скачков, но погрешность у них больше, чем у электромеханических моделей – около 8%. Электронные стабилизаторы не очень требовательны к окружающей среде, могут работать в широком температурном диапазоне (от -20 до +40°С).

По принципу подключения:

• Сетевые оборудованы розеткой на корпусе (одной или несколькими). К ней можно подключать отдельные приборы: офисную технику, газовые котлы и т.д. Средняя мощность таких приборов – 500-3000 Вт.
• Магистральные стабилизаторы встраиваются в сеть. Стабилизируют ток для всей техники в комнате, квартире, на даче или в офисе. Производительность – от 4000 Вт.

По типу установки:

• Напольные не требуют особого монтажа. Прорезиненные ножки защищают поверхности от царапин.
• Настенные подвешиваются вертикально с помощью кронштейна и крепежа. Лучшее место для установки стабилизатора – коридор или сухая кладовка. Пыль, влажность, слишком высокая или низкая температура плохо скажутся на его работе.

Дополнительные особенности:

• Вентиляционные отверстия отвечают за охлаждение трансформатора. Возле них не должно быть вещей, иначе прибор будет перегреваться.
• Дисплей наглядно показывает рабочие параметры: входное и выходное напряжение, системные ошибки и другие сообщения. У некоторых стабилизаторов экран маленький: по умолчанию может показывать только выходное напряжение. Чтобы увидеть другие параметры, нужно нажать на кнопку.
• Режим «Байпас» подаёт напряжение к приборам без стабилизации. Пригодится, если нужно проверить работоспособность стабилизатора или подключить к сети особенно мощный прибор, который стабилизатор не потянет.


Выводы:

• Перед покупкой стабилизатора рассчитайте суммарную постоянную и пиковую мощность приборов. Чтобы стабилизатор не работал на пределе, прибавьте к результату ещё 20-30%.
• Обратите внимание на диапазон стабилизации. Чтобы прибор выравнивал ток, а не отключал нагрузку, проведите замеры на протяжении двух-трёх дней.
• Для сетей со стабильно завышенным или заниженным напряжением выбирайте электромеханические стабилизаторы. Для частых скачков и перепадов – релейные.
• Если стабилизация нужна только для котла, выбирайте сетевой стабилизатор. Для всей техники в квартире – магистральный.
• Обращайте внимание на дополнительные возможности стабилизатора. К примеру, режим «байпас» поможет подключить нагрузку в обход стабилизации.

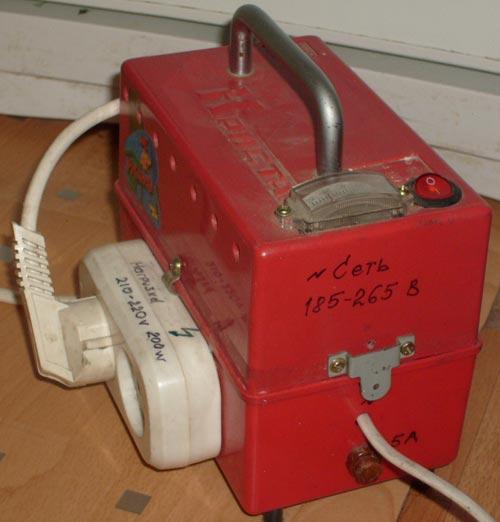

Как сделать стабилизатор напряжения 220в своими руками. Устройство стабилизации сетевого напряжения

Напряжение электросети у потребителей значительно отличается в связи с потерями в линии. Снижение напряжения может достигать значительных величин и вызвать сбой в работе приборов и устройств.  Особенно страдают от нестандартного напряжения бытовые приборы оснащённые электродвигателями: холодильники, стиральные машины, пылесосы, водяные насосы и электроинструмент.

Повышенное напряжение электросети ведёт к интенсивному нагреву обмоток электродвигателя и износу коллектора, пробою изоляции.  Пониженное напряжение оказывает не лучшее влияние: не запускаются электродвигатели или включаются рывками, что приводит к преждевременному износу пускорегулирующей аппаратуры.

Выход из создавшего положения довольно прост - установить вольтодобавочный трансформатор, суммарное напряжение вторичной обмотки и электросети станет близким к стандартному напряжению питания. Отрицательного влияния на электросеть такое устройство не оказывает.  Наличие устройства поддержания напряжения электросети позволяет защитить электроприборы как от повышенного, так и от пониженного значения.

В данном устройстве силовой трансформатор небольшой мощности используется для увеличения напряжения при неизменной мощности потребления.  В реальном устройстве достаточно несколько увеличить напряжение электросети вольтодобавкой, а затем стабилизировать. Разница входного и выходного напряжения используется на компенсацию при пониженном напряжении, повышенное напряжение сети снижается транзисторным регулятором.

Характеристики прибора: Напряжение электросети 160-250 Вольт.Вторичное напряжение 220 Вольт.Мощность нагрузки до 2000 Ватт.Ток нагрузки до 5 Ампер.Вес 2кг.

Цена прибора в основном состоит из цены силового трансформатора типа ТС180-ТС320 от старых телевизоров и не превышает 500 рублей. Хорошо зарекомендовали трансформаторы типа ТН или ТПП с током вторичных обмоток в 6-8 Ампер при общем напряжении вторичных обмоток 24-36 Вольт. Схема устройства стабилизации напряжения состоит: из силового трансформатора T1, мощного диодного моста VD1 силовой цепи и ключевого транзистора VT1.

Цепи отслеживания напряжения ошибки состоят из диодного моста VD2 и усилителя ошибки на параллельном стабилизаторе DA1.

Повышение напряжения в сети приводит к увеличению напряжения во вторичной обмотке силового трансформатора 3Т1,напряжение на конденсаторе С3 увеличивается, что приводит к открыванию параллельного стабилизатора DA1 и шунтированию напряжения на резисторе R7.Напряжение на затворе полевого транзистора VT1 падает и приводит к его закрытию, что ограничивает вторичное напряжение на клеммах ХТ3, ХТ4.

Пониженное напряжение электросети приводит к обратному процессу - снижению напряжения на вторичных обмотках трансформатора, закрытию параллельного стабилизатора на м/с DA1 и открытию полевого транзистора VT1, что приводит к увеличению напряжения на вторичных обмотках.

Наладка схемы заключается в установке пределов стабилизации выходного напряжения. После включения (желательно на активную нагрузку в виде настольной лампы) резистором R5 выставляется выходное напряжение 225 вольт, подключив более мощную нагрузку в 1-1,5 квт (с соблюдение техники безопасности ) - подкорректировать в пределах 220 Вольт.

Через 5-10 минут работы устройство и нагрузку отключить от электросети, проверить тепловые режимы всех радиодеталей, они не должны быть горячими, в ином случае увеличить радиатор ключевого транзистора.

Ввиду разброса усиления мощного полевого транзистора N-типа, начальное смещение можно подкорректировать подбором сопротивления резистора R4 -тока затвора. Транзистор закрепить на радиаторе 50*50*20мм через слюдяную прокладку.

Печатный монтаж схемы и трансформатор установлены в подходящем корпусе размеры которого зависят от габаритов трансформатора Т1. Индикатор работы устройства HL1 и выключатель сети SA1 с предохранителями FU1, FU2 - расположены сверху и сбоку корпуса.

 При использовании металлического корпуса применить сетевую вилку с заземляющим ножом, вывод которого подключить к корпусу.

Радиодетали устройства в основном заводского исполнения, трансформатор используется без переделки: вторичная обмотка 2Т1 состоит из двух параллельных обмоток на 36 вольт, третья обмотка 3Т1 напряжением 6,3 вольта. Резисторы типа МЛТ или С29 .Подстроечные типа СП или СПО.

Силовые провода, обозначенные на схеме более толстыми линиями выполнить многожильным проводом сечением не менее 4мм., остальные соединения 0,5 мм.

Источник: https://cabel-electro.ru/stati/stabilizator-napryazheniya-trehfaznyy-trehfaznyy-ili-tri-odnofaznyh

Как подключить стабилизатор напряжения на весь дом. Выбираем место для установки стабилизатора

• Помещение должно быть сухое и с хорошей вентиляцией
• Рядом с местом для установки не должно быть горючих и легковоспламеняющихся материалов
• Расстояние от корпуса аппарата до стен и перегородок должно быть не менее 10 см.
• Если прибор навесной – он должен быть надёжно закреплен на стене с помощью анкеров.

Также на выбор места влияет протяженность кабеля от стабилизатора до места подключения. В основном его устанавливают возле вводного щитка.

Стабилизатор устанавливается после счетчика. Непосредственно перед ним необходимо установить защиту- автоматический выключатель дифференциального тока (диффавтомат).

Дифференциальный автомат нужно установить непосредственно в вводном щите. Поэтому при проектировании щитка нужно это учитывать. Если вы решили подключить стабилизатор к смонтированной проводке, то дополнительного места в щите может не оказаться. Придется ставить дополнительный щиток.

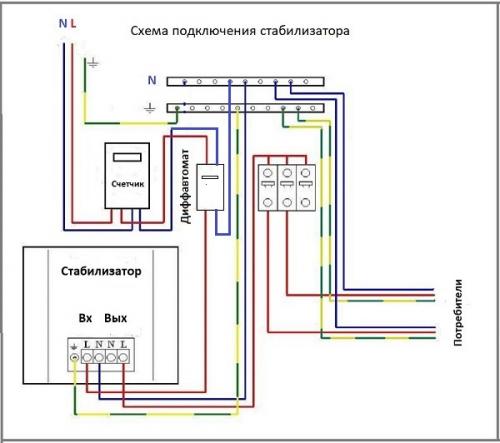

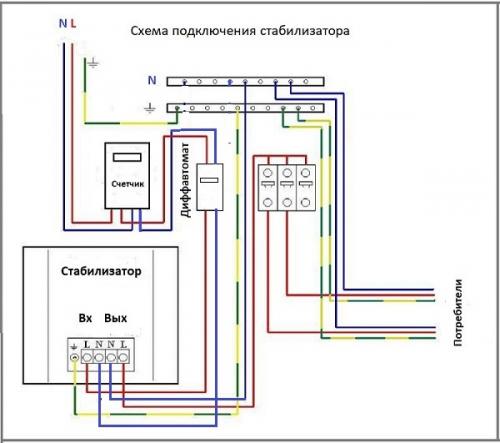

Как вы видите на схеме провод с нулевой клеммы дифавтомата идет на нулевую шину. А от нулевой шины щита идет на одну из клемм стабилизатора. Вторая клемма остается свободной. Но это и не важно, так как две нулевые клеммы в стабилизаторе соединены между собой.

Можно, конечно, нулевой вывод автомата дифференциальной защиты соединить с нулевой клеммой стабилизатора напряжения, а вторую нулевую клемму соединить с нулевой шиной в щите. Но суть от этого не меняется.

Также соединяем шину заземления с земляной клеммой на стабилизаторе. Корпус получается заземленным, что хорошо. Корпус стабилизатора должен быть обязательно заземлен!

Ну а фазный провод с дифавтомата идет на клемму L входа на стабилизаторе. С клеммы L выхода провод идет на автоматические выключатели потребителей.

Кабель для подключения стабилизатора должен иметь сечение не меньше чем чем вводной на счетчик.

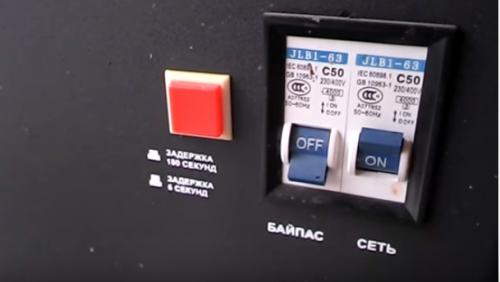

Выбирайте прибор с байпасом. Это удобно. Байпасом мы включаем питание без процесса стабилизации, в обход схемы. Байпасом можно воспользоваться если подключаемая мощноcть выше мощности стабилизируюшего прибора. Также при работе сварочным аппаратом желательно включать байпас.

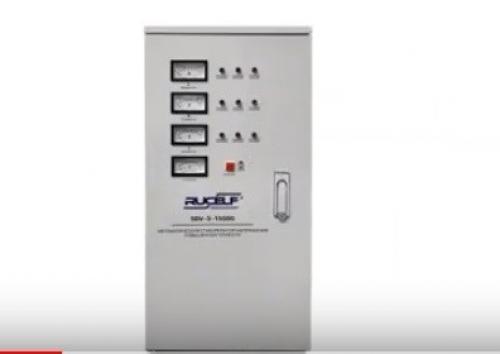

Теперь рассмотрим как подключить трехфазный стабилизатор напряжения к трехфазной сети.

Источник: https://remont.ru-best.com/remont-kvartir/stabilizator-dlya-kotla-nuzhen-li-kotlu-stabilizator

Какой выбрать стабилизатор напряжения для частного дома. Мощность

Прежде чем решить, какой стабилизатор выбрать для дома или дачи, следует определить суммарную мощность всех электроприборов, подключение которых планируется к аппарату.

Как правило, в обычной городской квартире хватает стабилизатора с мощностью от 200 до 3500 кВт, поскольку нагрузка небольшая – телевизор, компьютер, стиральная машина и холодильник.

Современный частный дом, как правило, предполагает отопительное и насосное оборудование, автоматические ворота, наружное освещение с лампами большой мощности. Кроме того, на приусадебном участке используется различный электроинструмент и гаражное оборудование. Мощность всех этих устройств значительно превышает мощность обычной «квартирной» бытовой техники, поэтому при выборе стабилизатора для дачи или коттеджа следует рассматривать модели от 5-6 кВт и более.

При расчете суммарной мощности стабилизатора для дачи и дома необходимо руководствоваться данными, указанными в технической документации или на заводских шильдиках приборов. При этом на корпусах большинства электроприборов обозначена активная мощность, в Ваттах (Вт), а производители стабилизаторов обычно указывают для своей продукции полную мощность, измеряемую в Вольт-Амперах (ВА).

Внимание!
Отсюда и определенные проблемы при выборе – посчитав суммарную мощность в Ваттах, покупатель может не заметить, что значение номинальной мощности приобретаемого стабилизатора указано в Вольт-Амперах.

Во избежание ошибки нужно внимательно читать маркировку и при необходимости перевести активную суммарную мощность своего оборудования в Вольт-Амперы.

Для этого значение мощности каждого электроприбора в Ваттах делится на специальный коэффициент – cos(φ).

Получается следующая формула ВА=Вт/cos(φ).

Сos(φ) обычно указывается производителем в сопроводительной документации к электроприбору (встречается обозначение PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7 - 0,8.

Внимание!
Устройства, имеющие в своем составе электродвигатель, характеризуются высокими пусковыми токами. При расчете общей мощности для таких потребителей следует использовать не номинальное, а максимальное пусковое значение (обычно превышает штатное минимум в 3 раза).

Стабилизатор напряжения для дачи или загородного дома следует выбирать исходя из суммарной мощности планируемой нагрузки с запасом, равным 20-30%.

Необходимость запаса связанна с тем, что при падении сетевого напряжения выходные показатели прибора уменьшаются, и он не сможет обеспечить заявленную мощностью. Кроме того, наличие запаса позволит в процессе эксплуатации подключить к стабилизатору дополнительное оборудование.

Видео монтаж уличного трехфазного стабилизатора напряжения Лидер
