Сделать самодельную стационарную циркулярную пилу в домашних условиях несложно. Следует, в первую очередь, определиться с проектом, нарисовать схему и сделать чертеж. Различия между стационарной и настольной самодельными циркулярными пилами заключаются в высоте основания. Прежде чем собирать инструмент, следует подумать о создании «стола». Делается он обычно деревянным (толщина доски – 3 см) и покрывается жестью или алюминиевым листом. Также для этих целей может подойти и стальной лист толщиной до 6 мм. Поперечины делаются из уголка (до 80 мм).

Рабочий диск выступает за пределы стола обычно на 35%, то есть для бруса толщиной 120 мм диаметр диска должен быть соответственно 370 мм. Силовая установка необходима будет 1000 вт (возможно и больше). Если заготовки будут более массивные, то самодельная циркулярка может их не «взять». Упор создается из уголка «8» – это достаточно массивная и прочна конструкция, которая способна выдержать довольно значительные нагрузки. Упор выдвигается за границы стола на 4-5 см. Одна полка обрабатывается с двух сторон, остаток в этом случае должен быть равен длине стола.

Очень важным узлом является вал – его лучше всего взять уже готовый. Если есть навыки работы на токарном станке, то выточить подобную деталь не представляет большой сложности. Потребуется купить подшипники с защитой. Шкив лучше поставить клиноременной. В качестве движка может подойти силовая установка от холодильника или стиральной машины. Конденсаторы ставятся обычно масляно-бумажные.

После того как из подручных средств удалось собрать станок, следует его протестировать без каких-либо нагрузок. Все элементы должны «притереться» друг к другу, чтобы работать в едином комплексе. В процессе тестирования могут проявиться какие-то недоработки, их надо будет устранить. Для самодельной циркулярки идеально может подойти движок от стиральной машины.

Такие силовые установки функционируют от сети в 220 вольт, они имеют хороший КПД и приемлемый коэффициент вращения. Если ставить трехфазный движок (он питается от 380 вольт), то придется докупать конденсаторы, чтобы переформатировать агрегат на 220 вольт. Иногда используют агрегаты с бензиновым двигателем – подобные силовые установки имеют хороший КПД, неприхотливы во время эксплуатации.

Важнейшим элементом в самодельном агрегате является вал. Его можно выточить самостоятельно из металлической чушки. На токарном станке сделать подобный элемент несложно. Важно при этом соблюдать центровку детали, чтобы затем отсутствовала лишняя вибрация механизма. На валу вытачиваются специальные пазы, где будет крепиться диск пилы и шкивы. Иногда вытачивают также выемки для крепления ножей. С мощностью движка напрямую связан размер самого диска пилы. Диаметр должен больше в 3,5 раза толщины изделия. Также есть проверенные расчеты: на 110 мм толщины материла потребуется мощность движка от 1 кВт.

Народные умельцы нередко делают циркулярную пилу вместе с фуганком на одном основании. Оба инструмента в этом случае могут работать от одного движка. Фуговальный станок способен зачищать деревянную поверхность до зеркального блеска, его присутствие в сочетании с циркуляркой более чем уместно.

Пила ручная Циркулярная электрическая дисковая по дереву. Лучшие циркулярные пилы с глубиной пропила 40-49 мм

По мощности двигателя и способности справляться с заготовками только небольшой толщины, этот класс инструментов однозначно относится к бытовым. Простота, невысокое энергопотребление, неприхотливость и низкая цена таких устройств делают их идеальным вариантом, если выбирать какую циркулярную пилу лучше купить для периодических и непродолжительных домашних работ.

Bosch PKS 40	Зубр ЗПД-900
Мощность, Вт	850	900
Число оборотов, об/мин	5300	4500
Регулировка оборотов
Диаметр диска, мм	130	140
Посадочный диаметр диска, мм	16	20
Max глубина пропила под углом 90°, мм	40	45
Max глубина пропила под углом 45°, мм	26	28
Плавный пуск
Возможность работы с направляющей шиной
Поддержание постоянных оборотов под нагрузкой
Вес, кг	2,6	3

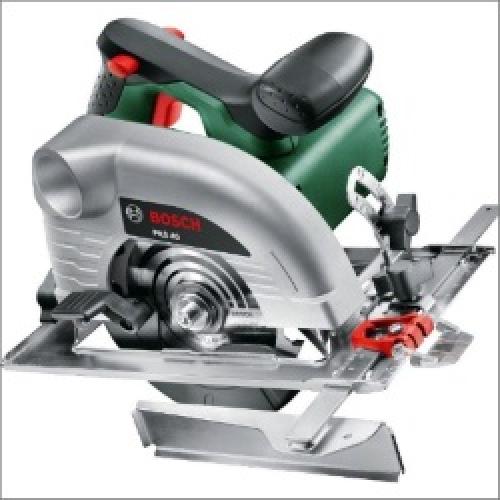

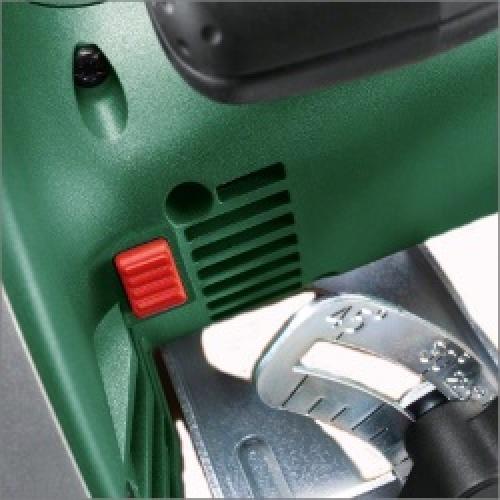

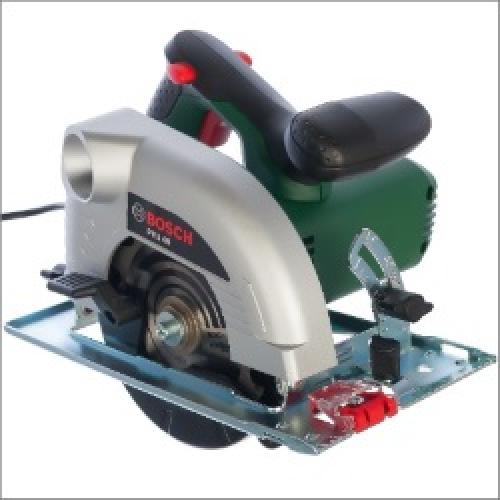

Дисковая пила Bosch PKS 40

Простая и надежная бытовая циркулярная пила с двигателем мощностью 850 Ватт и глубиной реза 40 мм. Для работы используются диски 130х16 мм.

+ Плюсы Bosch PKS 40

1. При подключении пылесоса хорошо отрабатывает штатная система пылеудаления. Небольшое количество мусора после работы присутствует, но эффекта «пыль столбом» нет.
2. Компактность и легкость – инструмент приспособлен для работы на весу.
3. Качественный штатный диск. Но надо учитывать, что он с большим количеством зубьев и не всегда пригоден для работ с многослойными материалами – могут образовываться сколы.
4. Есть возможность начать распиливание заготовки с середины.

- Минусы Bosch PKS 40

1. Бюджетная опорная платформа из штампованного металла, впрочем, с приемлемой жесткостью.
2. Легкость инструмента создает впечатление его «хлипкости» – если есть предубеждения на эту тему, то лучше перед покупкой подержать пилу в руке.
3. Нет расклинивающего ножа – если пила остановится в процессе работы, то придется отвести ее назад перед следующим запуском.

Ждать чудес от инструмента такого класса не приходится, но если использовать ее строго по назначению, то покупка себя полностью оправдает.

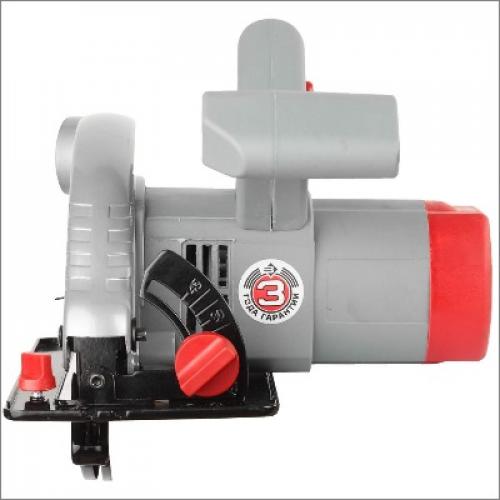

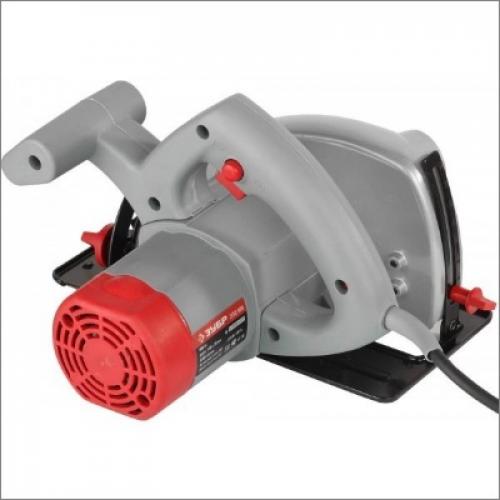

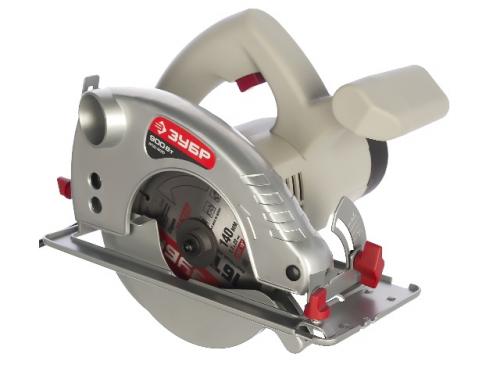

Дисковая пила Зубр ЗПД-900

Качественная отечественная циркулярная пила начального уровня. Работает от двигателя 900 Ватт с дисками 140х20 мм. Выдает максимальную глубину реза 45 мм, а опорная платформа позволяет выполнять рез под произвольно выставляемым углом.

+ Плюсы Зубр ЗПД-900

1. Соотношение цены и характеристик.
2. Вес пилы позволяет работать с ней одной рукой – хороший вариант для использования в труднодоступных местах, где приходится удерживать инструмент на весу.
3. Прочная и устойчивая металлическая подошва.
4. Оригинальная система выставления глубины пропила и форма упора для второй руки.
5. При регистрации на сайте производителя срок гарантии увеличивается до 5 лет.

- Минусы Зубр ЗПД-900

1. Маленькая длина сетевого кабеля – только 2 метра.
2. Присутствует незначительный люфт подошвы – на качестве работы не сказывается, но неприятно.
3. Максимальный вылет параллельного упора только 17 сантиметров.
4. Расположение диска не позволяет наблюдать непосредственно за областью реза – приходится ориентироваться исключительно по метке на станине.

Тот случай, когда отечественная продукция не проигрывает зарубежным аналогам в своем классе и обладает привлекательной стоимостью, практически не получая при этом отрицательных отзывов от покупателей.

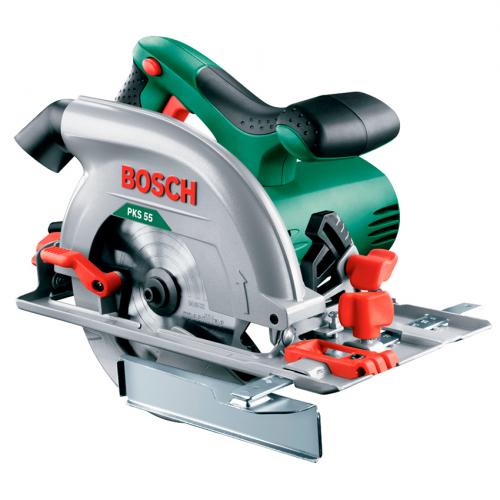

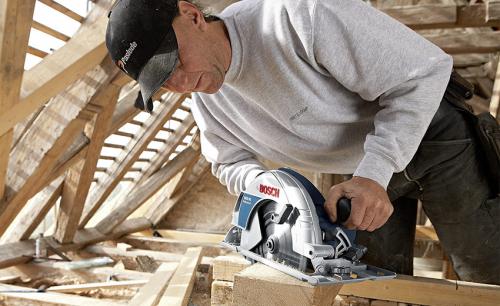

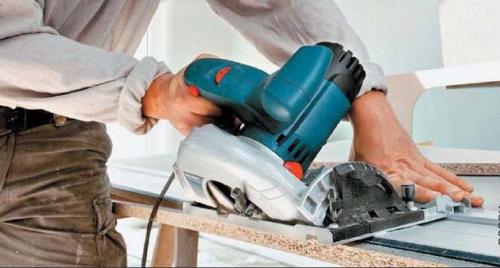

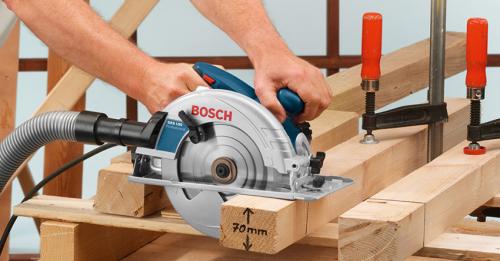

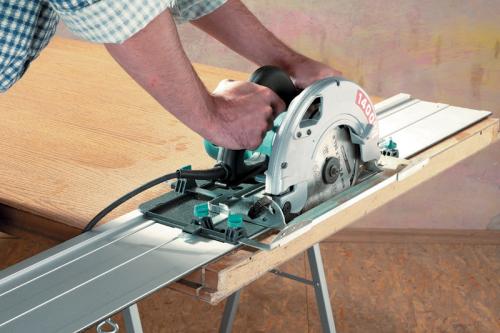

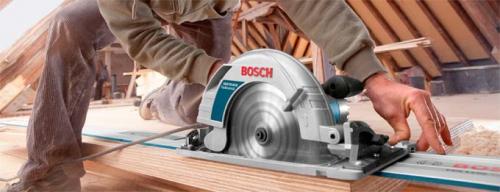

Пила ручная электрическая дисковая по дереву. Характеристики выбора

Дисковая электрическая пила сегодня среди инструмента занимает особое место. Простое, легкое и удобное приспособление для работы в различных условиях, кроме всего прочего, является и самым сложным в техническом плане, сочетающее в себе:

1. высокую функциональность;
2. большую надежность;
3. отличную безопасность.

И поэтому, при выборе циркулярной пилы всегда будут возникать трудности с выбором наиболее подходящих параметров для инструмента.

Устройство

Дисковая монтажная пила имеет в своем составе следующие составляющие части:

• основание;
• корпус двигателя;
• кожух защитный неподвижный;
• пильный диск;
• защитный подвижный кожух;
• регулировочные приспособления;
• рукоять с клавишей включения и блокировки;
• упорной передней ручки;
• параллельной направляющей;

Параметры оборудования

Классификация дисковых пил сегодня в основном хотя и условна, но позволяет более четко классифицировать инструмент относительно задач, выполнение которых возможно с помощью этого инструмента.

Основным показателем при классификации этого оборудования является диаметр пильного круга, применяемого в пиле и, следовательно, толщина распиливаемого материала:

• малый класс (40–50 мм) — листовые материалы, работа «по месту»;
• средний класс (50–65 мм) — самый распространённый, универсальный;
• профессиональное оборудование класс (65–140 мм)

В зависимости от глубины пропила, для инструмента подбирается и мощность двигателя, и электронная начинка инструмента.

Немаловажным моментом при выборе является вес оборудования, ведь часто приходится удерживать инструмент одной рукой, при этом для получения ровного реза, необходимо кроме прочего соблюдать и правила техники безопасности, ведь высокие обороты пилы при неправильном удержании могут сыграть роковую роль.

Виды оборудования по функциональности

Рассматривая ручную электропилу как универсальный инструмент нужно понимать, что наибольшую роль в функциональности этого вида инструмента играет опорная плита.

Для практически всех видом моделей пил, сегодня присущи такие функции, идущие в базовой комплектации:

• регулировка глубины пропила пилы;
• регулировка угла наклона пилы.

Эти основные параметры во многом схожи для всех видов как бытовых экземпляров, так и для тяжелых профессиональных моделей, однако здесь следует учитывать, что:

1. регулировка глубины пропила требует жесткой фиксации, и при условии поднятия двигателя и пилы высоко над поверхностью плиты возникает вибрация, требующая больших усилий при удержании инструмента;
2. возможность реза под углом в профессиональных моделях реализована в более точной шкале градусов, с более жесткой фиксацией выбранного параметра;
3. функциональность профессиональных моделей выражается и в возможности стационарного крепления пилы к какой-либо поверхности, с получением полноценной циркулярной пилы.
4. выбирая оборудование примерного одного класса и близких по техническим параметрам, предпочтение следует обдавать моделям с платформой из алюминиевого литья, такие платформы более устойчивы, и менее подвержены деформации;
5. следующим критерием выбора должны стать узлы фиксации положения пилы, именно от качества этих узлов во многом будет зависеть качество результатов работы.

Детали

Очень важным без преувеличения местом в любой циркулярной пиле является узел крепления дисковой пилы к валу. Реализованные в различных моделях различные варианты крепления в основном сводятся к использованию различного рода гаек – как обычной шестигранной формы, так и специальных, под специальный ключ.

В процессе замены диска, однозначно положительной деталью будет являться стопор вала, применяемый для фиксации вала во время зажима гайки, подобно тому ,что имеется в болгарках.

Виды в зависимости от мощности

В зависимости от диаметра пильного диска рассчитывается и  мощность двигателя пилы. Условно, сегодня модели разделяются на следующие классы:

• малой мощности до 800 Вт;
• средней мощности от 800 до 1200 Вт;
• большой мощности более 1200 Вт.

Такая классификация позволяет не только подобрать необходимый пильный диск, но и обеспечить правильную работу оборудования – для небольшой глубины реза, для некоторых видов материалов, прежде всего пластика, требуются пилы с небольшим количеством оборотов или модели, снабженные регулятором частоты оборотов.

Дополнительные функции пил

Для профессионалов, умеющих выполнять сложные работы, ручная циркулярка по дереву кроме обычных видов работ и материалов может с успехом применяется:

• для раскроя листового материала большого формата;
• для пропила пазов, на определенную глубину;
• для пиления различных материалов, в том числе и листового металла;
• для получения заготовок одного размера с использование дополнительного упора.

Ручная пила дисковая по дереву. Дисковую пилу какой фирмы выбрать

ТОП лучших в этой области состоит из 5 брендов, популярных как в Европе, так и за океаном. Продукция этих компаний пользуется высоким спросом на рынке, но и ценовой диапазон у всех разный. Вот о каких фирмах идет речь:

• Интерскол – этот российский производитель не впервые «засветился» на рынке электроинструментов для строительства и ремонта. Он предоставляет просто-таки огромный ее выбор, причем по весьма доступным ценам. Его продукция собирает многочисленные положительные отзывы пользователей благодаря оптимальному соотношению стоимости и качества.
• BOSCH – это немецкая компания, продукция которой, по сути, не сильно опережает товары того же Интерскола, но стоит при этом в разы дороже. В ее ассортименте имеются модели нескольких видов – циркулярные ручные и отрезные. Все они обладают хорошей производительностью, многие из них успешно используются на объемных стройках.
• Hitachi – это японская фирма-производитель электроинструментов и бензотехники, в том числе одних из лучших дрелей. Немалый процент в ее коллекциях приходится именно на циркулярные дисковые пилы. Они успешно состязаются по глубине пропила с конкурентами из этого рейтинга, предлагая погружение диска в древесину более чем на 8 см. Да и очень мощных приборов здесь достаточно, есть и те, что работают на 2000 Вт.
• ЗУБР – эту компанию можно считать прямым конкурентом Интерскол, она также поставляет на рынок высококачественное оборудование для проведения ремонта и строительных работ. Фирма имеет хорошую репутацию среди покупателей и ее продукция хорошо представлена в магазинах.
• Makita – это очередной в нашем рейтинге японский производитель электроинструментов, в том числе дисковых электропил, он же и один из старейших в мире. Фирма была создана еще в начале 1900-х годов, и сегодня это крупное производство, поставляющее качественный товар в самые разные уголки мира.

Пила дисковая Циркулярная ручная Интерскол. Сетевые циркулярные пилы Интерскол — модельный ряд

Модельный ряд циркулярных сетевых пил Интерскол:

• пила ручная дисковая сетевая Интерскол дп 140 800, мощность 800 Вт, основное назначение бытовое, может использоваться для домашних непрофессиональных работ, нечастой обработки дерева;
• пила ручная дисковая Интерскол дп 165 1200 , популярная модель циркулярной пилы средней мощности, идеальна для средней загрузки, можно применять даже на производствах, мощность 1200 Вт;
• циркулярная дисковая сетевая пила Интерскол дп 190 1600м, пила профессиональная, мощная, для интенсивных нагрузок, мощность циркулярки — 1600 Ватт;
• сетевая дисковая пила Интерскол дп 210 1900м , ручная, однако очень мощная пила, профессиональная, для сложных работ в интенсивном режиме, мощность инструмента 1900 Вт;
• пила циркулярная ручная дисковая Интерскол дп 210 1900 эм, обладает немного меньшим весом, чем модель 1900м, оснащена электроникой;
• пила циркулярная дисковая Интерскол дп 235 2000м , одна из наиболее мощных циркулярных пил в модельном ряду Интерскол, преимущественно устанавливается в станки для постоянной работы, обладает самым большим весом из всех циркулярных пил в данной категории;
• погруженая сетевая пила Интерскол пп 165 1300 эм, работает на системе электроники, адаптирована под установку шины Бош;
• пила циркулярная ручная сетевая Интерскол дп 235 2050 м, пила профессиональная, адаптирована под постоянную работу. Обладает мощностью 2000 Вт;
• настольная дисковая сетевая пила, ручная, Интерскол дпн 250 1500, мощность 1500 Ватт, представляет собой автономную конструкцию для работы с заготовками, поставляется в комплекте с опорным столом на ножках, также комплектуется двумя видами упоров, толкателем и удлинителями стола. Циркулярка дпн 1500 — оптимальный выбор для маленьких мастерских, а также для установки в условиях ограниченного места для работы (на балконе, на кухне, гараже и т.д.).

Видео Ручная циркулярная пила Hitachi C7SS

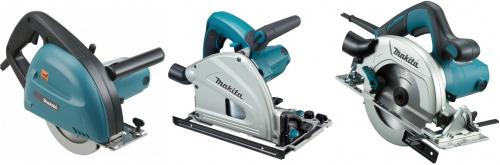

Ручная дисковая Циркулярная пила макита. Обзор циркулярных пил Makita

Всемирно известному бренду Makita, крупнейшему производителю электроинструмента в мире, уже более 100 лет. Ассортимент продукции на сегодняшний день насчитывает более тысячи различных наименований техники, около 5000 различных аксессуаров к ней. Оборудование собирается на восьми предприятиях, три из которых расположены в Европе – Германии, Великобритании, Румынии. Часть производственных мощностей находится в КНР.

Дисковые пилы Makita

Дисковые пилы Макита производятся в любительском и профессиональном сегменте, предназначены для выполнения распиловки различных пород древесины, древесных плит, ламината, изделий из пластика и металла. Конструкция пил отличается инновационными техническими и инженерными решениями. По уровню техничности и производительности циркулярные пилы Макита находятся на одном уровне с наилучшими моделями европейских брендов.

Стоимость оригинальных пил Makita варьируется в пределах 4-27 тыс. руб. в зависимости от модели.

Достоинства и недостатки пил Makita

Пилы Makita характеризуются достойными эксплуатационными характеристиками, стабильными показателями в работе, высокой эргономичностью. Именно благодаря этим свойствам, инструмент бренда неизменно получает высочайшие оценки пользователей.

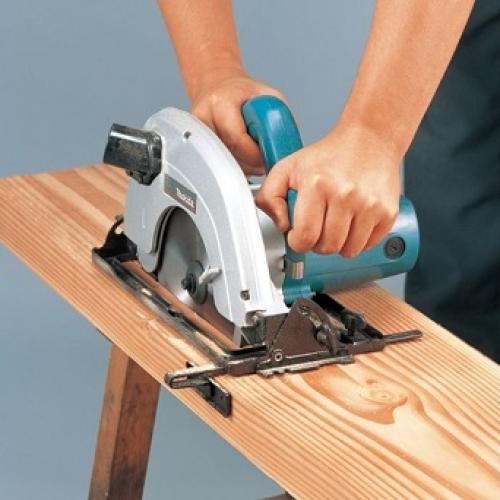

Циркулярная пила Makita 5704R в работе

Как отмечают владельцы, в конструкции дисковых пил отсутствуют системные недостатки, которые могли бы негативно повлиять на производительность и безопасность работы. Поломки и неисправности зачастую возникают вследствие неправильной эксплуатации пил Макита.

Предъявляют претензии владельцы к отсутствию в некоторых модификациях плавного пуска, сетевой защиты от перегрузок, расклинивающего ножа. Дефицитные дорогостоящие оригинальные запчасти также негативно влияют на доступность инструмента.

При покупке неоригинальных поддельных пил Makita, которые, естественно, не оправдывают ожиданий владельцев, гарантированно возникают поломки, неисправности или элементарные отказы в работе с самого начала эксплуатации.

Покупка пилы у официальных дилеров обезопасит от фальшивок. Часто подделывают версию Макита 5704R. Модификация пилы Makita HS7000 не так давно начала выпускаться, официально в Россию не поставлялась, тем не менее, в продаже уже появились подделки.

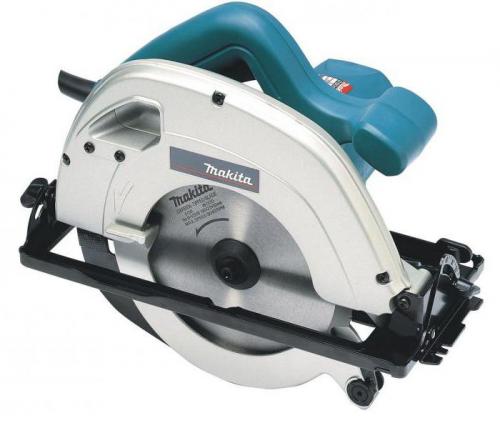

Дисковая пила ручная макита. Особенности циркулярной пилы Makita 5604R

Данная пила дисковая «Макита», цена которой 1300 руб., представляет собой инструмент для распиловки древесины, пластика и других материалов с толщиной не больше 54 мм. Мощность оборудования составляет 950 Вт, а максимальное количество оборотов равно 5000 за минуту. С помощью данной пилы вы справитесь с распиловкой пластиковых брусков и деревянных элементов. Диск имеет небольшой диаметр в 165 мм, но вы сможете установить глубину пропила до 54 мм. Параметр регулируется с помощью шкалы с ползунком.

Когда выбирается определенный уровень наклона, диск укрепляется с помощью специального винта. Нижнюю платформу можно оснастить направляющей и параллельным упором, которые гарантируют чистоту и точность пропила. Данная ручная дисковая пила «Макита» может использоваться для выполнения трудоемких работ с огромным количеством отходов в виде пыли и древесной стружки. При этом рабочее место останется чистым, ведь в верхней части корпуса имеется отвод в виде короткой трубы, ее можно подключить к промышленному пылесосу. В качестве дополнительной защиты выступает специальный кожух, который располагается над режущим диском. Для безопасной и удобной работы имеется расклинивающий нож, который предотвращает диск от застревания в материале и остановки.
