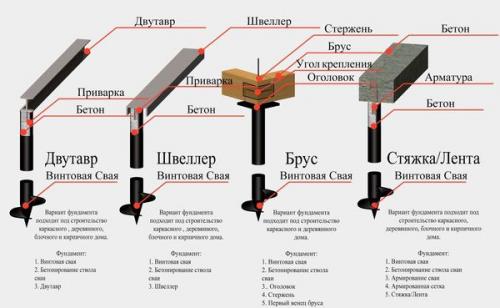

Фундамент из винтовых свай. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

27.11.2022 в 14:48

Фундамент из винтовых свай. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Фундамент из винтовых свай. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком— это возможность строить здания на грунтах, не позволяющих воспользоваться никаким другим типом опорной конструкции.

Особенностью свай является способность погружаться на необходимую глубину, достигать плотных слоев грунта и обеспечивать надежное основание для построек любой категории, вплоть до самых массивных, ответственных и специфических.

Возможности свайного фундамента весьма широки, что наглядно демонстрирует количество разновидностей и вариантов конструкции опор.

Существуют мощные и тяжелые образцы, работать с которыми можно только при помощи строительной техники.

Имеются и более легкие виды, доступные для самостоятельного монтажа, например — винтовые сваи.

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам :

  • Способ действия (висячие и сваи-стойки).
  • Тип ствола (монолитные и оболочечные)
  • Материал (деревянные, металлические, железобетонные)
  • Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Фундамент из винтовых свай. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

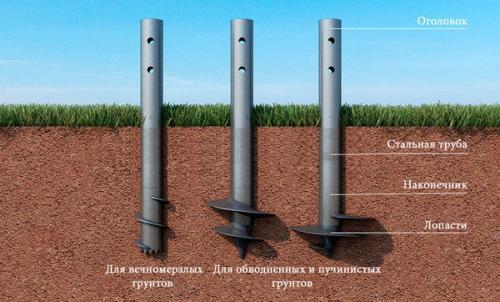

Виды свай

Винтовые сваи имеют два основных вида:

  • Сварные.
  • Литые.

Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.

От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.

Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.

Кроме того, имеются различия по количеству лопастей.

Существуют винтовые сваи :

  • Однолопастные.
  • Многолопастные.

Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.

Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.

В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.

По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные . Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.

Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.

Фундамент из винтовых свай. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Какие лучше всего подходят для частного строительства

Выбор конкретной марки и размера стволов, прежде всего, производится исходя из типа и особенностей грунта.

После определения наиболее подходящей разновидности (одно-или многолопастные, длина, тип наконечника) производят выбор диаметра ствола. Расчет производится по несущей способности опоры.

Для частных домов обычно применяют стволы относительно малого диаметра :

  • ВС-57.
  • ВС-76.
  • ВС-89.
  • ВС-108.

Большие диаметры требуют значительных усилий при погружении, поэтому для частного домостроения практически не используютс я.

Фундамент из винтовых свай. Пошаговая инструкция по установке свайно-винтового фундамента своими руками + технология обвязки свай ростверком

Для каких грунтов они подходят?

Погружение винтовых свай производится на достаточную глубину, чтобы исключить воздействие вертикальных нагрузок морозного пучения. Остаются лишь боковые воздействия, которые, ввиду малой площади контакта, не способны оказывать решающего воздействия на опоры.

Поэтому при определении пригодности грунта принято рассматривать только механические качества.

Фундамент на сваях плюсы и минусы. Обдуманное решение, или каковы плюсы и минусы возведения свайного фундамента

От устойчивости и прочности фундамента во многом зависит надежность и срок службы самого сооружения.

Современные свайные технологии заслуживают особого внимания, поскольку чаще используются в жилищном и промышленном строительстве.

В чем заключаются плюсы и минусы свайного фундамента, рассмотрено в настоящей статье.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Фундамент на винтовых сваях плюсы и минусы. Плюсы и минусы свайного фундамента

Главное преимущество данного вида фундамента заключается в его быстром монтаже и относительной дешевизне в сравнении с ленточным и плитным фундаментом. Также у фундамента на винтовых сваях относительно высокая несущая способность, но использовать для строительства на таком фундаменте построек из тяжелых материалов (таких как кирпич ) или возводить здания более чем в 3 этажа не рекомендуется (и все же окончательную роль будут играть расчеты). Также можно выделить следующие преимущества свайно-винтового фундамента:

  • если на участке слабая почва, которая часто размывается дождями, перенос нагрузки на более глубокие и твердые слои почвы убережет дом от быстрого разрушения.
  • почти полное отсутствие земляных работ и простота установки — для винтовых свай не нужно выравнивать участок;
  • строительные работы можно продолжить в тот же день, когда были установлены сваи;
  • постройку можно изменить и расширить просто добавив дополнительные винтовые сваи;
  • высота залегания грунтовых вод не влияет на местоположение постройки;
    устойчивость к морозному пучению;
  • вентиляция подполья, благодаря которому свайный фундамент часто используют для построек из дерева;
  • длительный срок эксплуатации. Сваи, дополнительно защищенные от коррозии могут служить на протяжении пятидесяти лет и дольше;
  • винтовые сваи можно установить без использования спецтехники.

Есть у свайно-винтового фундамента и несколько недостатков, которые следует учитывать на этапе проектирования будущего строения:

  • свайно-винтовой фундамент ограничен в своей несущей способности и не позволяет возводить большое количество этажей ;
  • цокольное перекрытие необходимо хорошо утеплять;
  • практически невозможно установить их на каменистых и скалистых почвах;
  • свайный фундамент подвергается коррозии, поэтому не рекомендовано устраивать его в местах рядом с источниками блуждающего тока: электроподстанций, электрифицированных железных дорог, вышек сотовой связи и пр.
  • сваи не могут длительное время противостоять химически агрессивным веществам, которые содержатся в почве;
  • низкий уровень сопротивления изгибающим нагрузкам.

Свайно-винтовой фундамент недостатки. Разбираем плюсы и минусы свайно-винтового фундамента

Широкое применения винтовых свай обусловлено экономичностью такого метода устройства фундамента в частном строительстве.

Помимо очевидных преимуществ, необходимо учитывать ограничения для технологии.

Настоящая статья поможет разобраться, стоит ли использовать в качестве основания под коттедж металлические винтовые опоры.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

  1. Стоимость . В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
  2. Сложность строительства . Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
  3. Скорость монтажа . Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
  4. Сезонность . Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
  5. Рельеф участка . Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
  6. Просадочность грунта . Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
  7. Ремонтопригодность . Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
  8. Тепло- и гидроизоляция . Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
  9. Перспективы для застройщика . В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
  10. Срок службы . Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.
