Жарсталь печь для бани. Особенности конструкции

Жарсталь печь для бани. Особенности конструкции

Печи для бани Жарсталь делают из стали марки Ст3СП. В самых нагруженных местах толщина металла может быть до 12 мм (в верхней части топки некоторых моделей). Топка имеет сложную форму, но большая часть изгибов сформирована при помощи штамповки. Швов — минимум, что повышает надежность печи. В корпусе есть прочистное отверстие, закрытое крышкой. Элементарная вещь, но уход за печкой делает проще в разы. Сажу трусить рекомендуют два раза в год — перед сезоном активной эксплуатации — весной, и после него — на зиму. Тогда и проблем с тягой не будет.

Внутреннее строение печей для бани Жарсталь

Задняя стенка топки (самая уязвимая часть конструкции) закрута дополнительным экраном (активной футеровкой), который предотвращает перегорание металла. Тот же экран выполняет вторую функцию — переносит воздух, приходящий из-под колосниковой решетки, в верхнюю часть топки (он проходит между стенкой топки и экраном). Этот воздух необходим для более полного сгорания газов.

Выносной топочный канал в банных печах Жарсталь есть двух видов:

• фиксированной длины;
• телескопический, длину которого можно менять в зависимости от толщины стен (модели Фея и Синара с телескопическим топливным каналом).

Еще одна особенность банных печей Жарсталь — смещенный к передней стенке выход дымохода (диаметр — 115 мм). Это не очень удобно при монтаже — приходится защищать от перегрева находящуюся рядом стенку, но это решение повышает КПД печи, так как путь дыма, в этом случае значительно длиннее, в результате он отдает больше тепла стенкам корпуса.

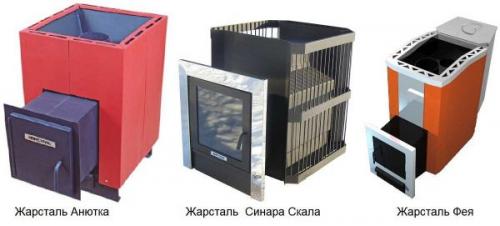

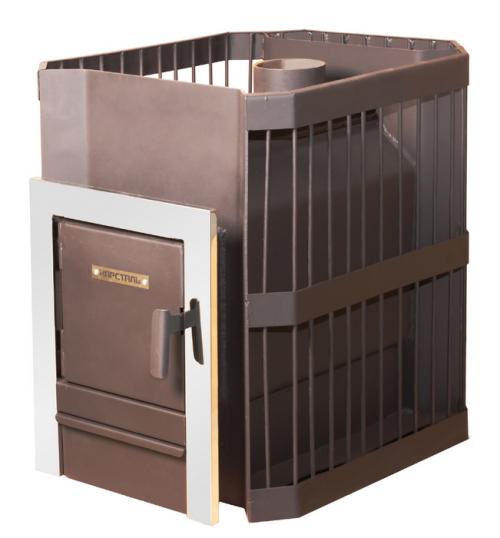

Некоторые из моделей Жарсталь

Опционально модели печей Фея и Анютка могут быть доукомплектованы навесным баком для подогрева воды. Он навешивается на заднюю стенку печи. В двух моделях — Анютка и Синара — каменка среднего объема, открытого типа. В печах-сетках с приставкой «Скала» — корпус печи закрыт сварной сеткой, пространство между корпусом и сеткой заполняется банными камнями. Такой вариант делает атмосферу в парилке более приятной (экранируется жесткое излучение от металлических стенок топки), но требует более длительного разогрева парилки.

Печь для бани с баком для воды. Как выбрать хорошую печь для бани

Перед выбором конкретной модели стоит уточнить необходимый функционал. В целом хорошая печь равномерно прогреет воздух и «продержит» температурный режим, пока посетители парятся (для русской бани 70-80 градусов при влажности 60-70%, в сухой сауне – до 90-110 градусов).

Но будет ли банная печь на дровах действительно хорошо работать, зависит от ее мощности, емкости тепловых генераторов (попросту камней), жаростойкости материала топки, типа каменки и водного бака. Это главные критерии выбора печей для бани. Поговорим о каждом подробно.

Тепловая мощность (достаточная тепловая мощность)

Показывает количество произведенной тепловой энергии, которую печь отдает в помещение. Напрямую влияет на скорость и силу прогрева помещений, стабильность температурного режима. Определяется в киловаттах, но иногда производители указывают подходящий размер помещений (в кубических метрах).

Оптимальные показатели:

• норма тепловой мощности (по объему) – на 1 м³выделяется 1 кВт тепла
• полный прогрев бани летом – за 30-40 минут;
• зимой хорошее время (при t -10^◦) – не более 120 минут.

Помимо воздуха прогреться должны стены, потолок и другие конструкции бани. Материал стен (сруб, кирпич), наличие теплоизоляции помещений – все это влияет на то, какую печь выбрать. Обычно рекомендуется предусмотреть небольшой запас мощности. Так, система на 9-15 м³на практике подходит для помещений от 12 кубов.

Емкость аккумулятора тепла (вес камней). Второй по значимости после мощности критерий выбора печи для бани. Камни-валуны поддерживают необходимую влажность парной путем испарения воды с горячей поверхности. Емкость аккумулятора учитывает массу камней и температуру их прогрева в стандартном режиме работы отопительной системы.

Хороший аккумулятор прогреваетсядо 100 – 120 градусов, с его поверхности на 1м³испаряется 100 мл воды. На 1 м³парной нужно 20 – 30 кг камней. При достаточной емкости пар получается прозрачный и легкий, горячий и вместе с тем «мягкий» (при перегреве он «набирает» сырость и тяжелеет).

Материал топки

При растопке каменки температура горения достигает 400 градусов. После завершения процедур топка быстро остывает. Амплитуда колебаний температур значительны, но металлы выдерживают такой режим (каждый со своими нюансами).

Для дровяных топок используют:

1. Чугун . Толстый и тяжелый материал хоть и медленно прогревается, но отлично удерживает тепло. Не ржавеет. Чугунные топки жаропрочны и долговечны (ресурс рассчитан на 10 лет). Однако чугун «не жалует» резкие перепады температур.
2. Хромистая сталь (нержавейка) . Такие топки долговечны, не боятся воды и не окисляются при горении. Не «выжигают» кислород в помещении. Нагреваются быстро, правда, и остывают быстро. Для поддержания горения придется периодически «подкидывать дровишек», но любители бани даже любят этот процесс.
3. Низкоуглеродистая сталь (обычная сталь без легирующих добавок). Конструкционная («черная») сталь используется в печах бюджетного сегмента. Нагревается быстро, тепло держит плохо, поэтому используется в печах для небольших бань. Со временем на поверхности образуется окалина.

Оптимальны для печей на дровах жаростойкие стальные топки с хромом, но только при условии его содержания на уровне 12–17 %.

Тип каменки. Каменка служит для размещения камней, их равномерного прогрева и конвекции тепла в помещение. В зависимости от ее расположения печи бывают с открытой и закрытой каменкой. В первом случае камни выложены сверху, во втором размещены в специальной нише без прямого доступа.

• Открытые конструкции являются вентилируемыми системами. Они быстрее прогревают воздух, дают высокие температуры при низкой влажности. Здесь можно «поддать пара», плеснув воду на открытую каменку. Однако важно не переусердствовать, иначе пар становится слишком влажным и ухудшает микроклимат.
• Закрытие каменки относятся к невентилируемым системам. Они создают равномерную температуру без перегрева, поддерживают комфортный режим длительный период времени. Пар получается очень мягкий и влажный, с легкой структурой.

Наличие бака для воды

Устанавливаются в банях без горячего водоснабжения. Различаются объемом и способом подключения. Виды баков:

• самоварный тип с дымоходом внутри – нагревает воду отводимыми от печи газами, имеет заливной и сливной вход;
• навесная емкость с креплением к печи – нагрев происходит от стен каменки;
• выносной бак с подключением к теплообменнику при его наличии в печи – превосходит по объему другие типы, вода нагревается за счет соединенных с каменкой коммуникаций.

Для небольших бань достаточно навесного бака. Но если есть смежные помещения, имеет смысл установить теплообменник и подключить выносной бак.

В обзоре рассматриваются стальные и чугунные дровяные печи. Рейтинг учитывает технические параметры и «полезность» печей, стоимость во внимание не принималась (исключение сделано для оптимального по цене/качеству товара, но без денежного выражения).

Источник: https://remont.ru-best.com/remont-doma/pech-dlya-bani-diana-diana-12-16-m3-pech-bannaya

Котлы для бани на дровах с баком для воды. Навесные баки для воды в баню

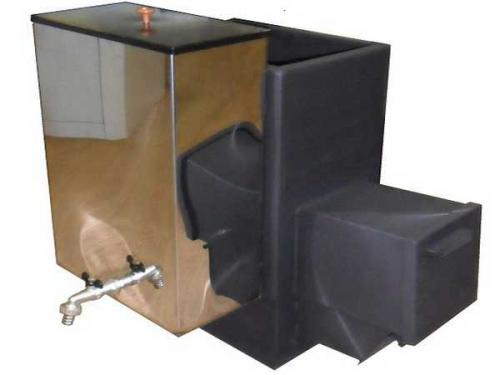

Навесной бак представляет собой герметичную емкость с крышкой (съемной или откидной) и краном для слива горячей воды. Крепится он на одну из боковых или на заднюю стенку. Креплением обычно служат металлические крючки. Чаще всего сделаны они из нержавейки так как только нержавейка успешно переносит тяжелые условия длительное время. Можно найти эмалированные баки для воды, но без проблем они служат только до появления сколов и трещин эмали. Эти дефекты на какое-то время можно замазать специальной эмалью, но все равно рано или поздно они проявят себя. Другие способы защиты от коррозии или неприемлемы из-за высоких температур (краска или полимерные покрытия могут сгорать или плавиться) или слишком дороги и в результате их стоимость выше, чем нержавейка, а качественные показатели хуже.

Навесные баки для воды — из нержавейки надежнее и долговечнее

Большая часть производителей предлагает для своих печей навесные баки опционально (за отдельную плату), но никто не мешает сделать такую емкость своими руками. Однако насколько это выгодно, нужно посчитать. Учтите стоимость материала и работы. Если делать будете сами – это одно, а если заказывать у кого-то — нужно считать.

Важно! Качество сварки должно быть очень высоким, а швы герметичными.

Приставной бак для воды. Интересный вариант, но нечасто используется

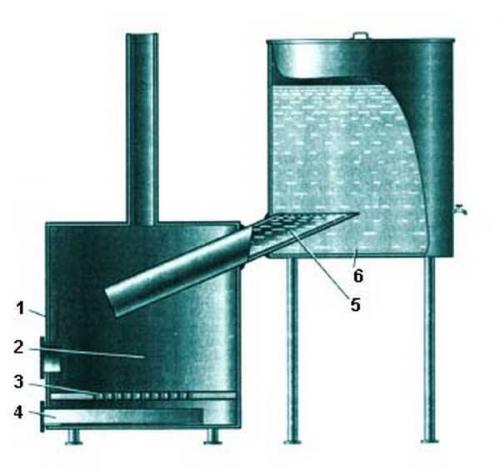

Есть очень интересный вариант бака для воды. Его не назовешь навесным. Он, скорее, приставной. На рисунке продемонстрирован принцип нагрева воды в этом варианте. В печь вваривается наклонная запаянная на конце труба. Дугой открытый ее конец помещается в нижней части бака для воды, установленного выше печи. Как происходит нагрев? Холодная вода со дна попадает в наклонную трубу, где нагревается до кипения. Выделяемые при нагреве пузырьки горячего воздуха поднимаются по трубе и попадая в более холодную среду лопаются, перенося, таким образом, значительную часть тепла. Эти же пузырьки стимулируют конвекцию (перемешивание) слоев воды.

Не все любят навесные или встроенные баки: они отбирают часть тепла на обогрев воды, замедляя тем самым подготовку парилки. И процесс этот практически постоянный, ведь чтобы не кипела вода и не шел сырой пар, нужно регулярно сливать горячую и добавлять холодную.

Печь для бани размеры и чертежи. Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

Источник: https://remont.ru-best.com/remont-doma/pech-dlya-bani-diana-diana-12-16-m3-pech-bannaya

Жарсталь печь для бани официальный сайт. Жарсталь: печи для бань, печи отопительные, печи-камины.

Жарсталь: надежный и экономичный производитель
Печи Жарсталь – комплексное печное оборудование, производством которого занимается Уральский завод. Первые изделия были созданы еще в далеком 19-м веке. На протяжении этого длительного времени производители модернизировали и совершенствовали оборудование.
Результатом стали современные уникальные изделия, которые удовлетворяют любым требованиям. Отличительной чертой выступает простая, но надежная конструкция. В ее основе высокие технологии. Стоимость печей жарсталь невысока и доступна каждому, что и делает их востребованными.
Конструктивные особенности
В качестве материала производитель использует сталь Ст3СП. Ее толщина обычно не превышает 12 мм даже в местах наиболее подверженных нагрузке. Отличительной чертой каждой модели выступает топка сложной формы, которая организовывается штамповкой. Результатом становятся надежные конструкции с высокими эксплуатационными характеристиками. Одной из них выступает наличие прочистного отверстия под крышкой, что предельно упрощает уход за печами жарсталь.
Специалисты рекомендуют избавляться от сажи дважды в год:
1. По окончанию сезона активной эксплуатации.
2. Перед началом нового сезона.
Такой подход к системе очистки будет гарантировать отсутствие любых проблем с тягой.
Печи отопительные Жарсталь имеют и одну уязвимую часть. Это задняя поверхность конструкции. Чтобы избежать перегорания металла, производитель закрыл ее дополнительно активной футеровкой. Это позволило повысить защитные функции, а также добиться оптимального перенесения воздуха в верхнюю часть топки. Эта воздушная смесь активно применяется для того, чтобы обеспечить полное сгорание газов.
Печь для бани Жарсталь может отличаться одним из двух выносных топочных каналов. Он может иметь установленную длину или ту, которая меняется исходя из толщины стен. Отличительной чертой выступает и смещенный к передней части дымоход. Это позволяет существенно повысить КПД.
Востребованные модели
Одной из самых интересных моделей выступает Анютка. Она используется для парилок в 6-14 кубометров. Толщина стенок такой печи достигает 3 мм, а компактные габариты позволяют удобно разместить ее в любом помещении. Главной особенностью конструкции выступает отсутствие лишних элементов. Это гарантирует надежность работы и удобство использования.
Печь камин Жарсталь Фея предназначена для более крупных парилок объемом в 8-14 кубических метров. Ее установка допускается в помещениях с плохим утеплением. Агрегат отличается высокой мощностью и массивностью. Толщина стенок достигает 12 мм, а главным преимуществом называют наличие системы вентиляции.
Печи для бань Жарсталь Синара и Куба предназначены для внушительных по объему парилок – 12-24 кубометров. Они предельно функциональны и удобны. Отличительной чертой называют наличие 8 различных вариантов компоновки в зависимости от требований. Отдельные подвиды представлены наличием теплообменника, выносных порталов и других преимуществ, повышающих функциональность.

Установка печи в бане с выносной топкой. Установка печи в баню с выносной топкой

Печь с выносной топкой может быть кирпичной, металлической заводской или металлической самодельной. Мы остановимся на наиболее дешевом ми быстром варианте – печь с выносной топкой будет сделана из металла и обложена кирпичом.

Установка печи в баню с выносной топкой

Почему мы остановились именно на таком варианте?

1. По стоимости наш вариант на несколько порядков дешевле все остальных.
2. Не требует выполнения большого объема строительных работ.
3. По своим эксплуатационным показателям удовлетворяет даже самых требовательных пользователей.

Установка печи в банеПечь Термофор с выносной топкой — конструкция

Заводскую металлическую печь обкладывать кирпичом не нужно, она имеет надежную защиту от получения ожогов, это упрощает работы, но ухудшает комфортность пребывания в бане. Дело в том, что печь очень быстро остывает, нужно постоянно подкладывать дрова. Дрова разгорелись в полную силу – в парной слишком жарко, огонь начал угасать – становится прохладно. Самодельную металлическую печь можно обложить кирпичом – не только повышается безопасность пользования, но и значительно стабилизируются показатели температуры.

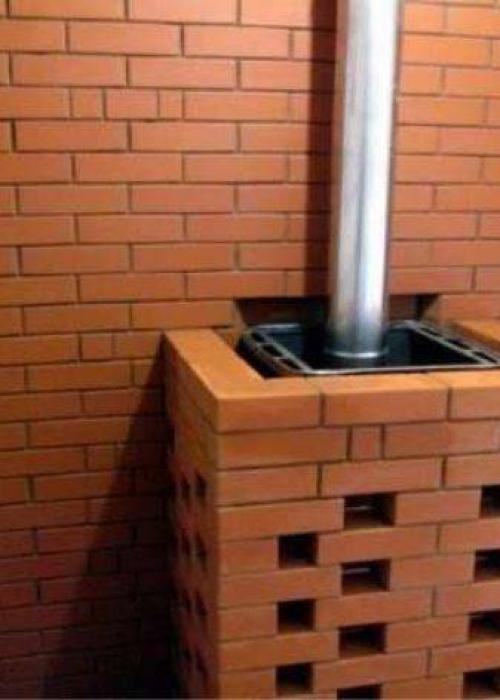

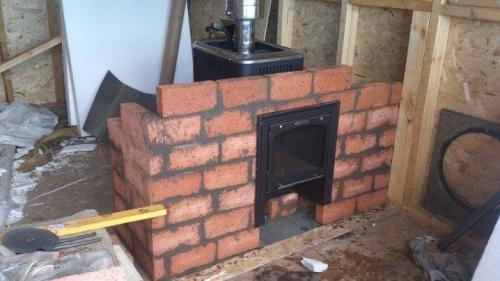

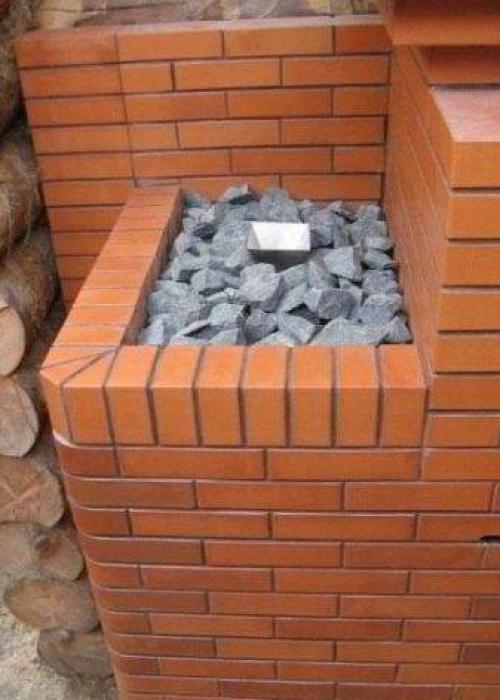

Каменка с выносной топкойПечь, обложенная кирпичом

Еще один важный момент. На многих сайтах рекомендуется использовать во время печных работ шамотный кирпич. Это правильно. Но только при одном условии – используется только «тяжелый» шамот. Дело в том, что есть еще и «легкий» шамот. Он тоже выдерживает значительные температуры, но имеет одну особенность – не пропускает тепло. Такой «легкий» шамот применяют в плавильных печах, где нужна минимальная теплоотдача: при очень высокой температуре внутри топки температура внешних стен повышается незначительно.

Форма шамотного кирпичаХарактеристики наиболее востребованных видов шамотного кирпича

Можете себе представить, как будет греть печь в бане из «легкого» шамота? Этот тип кирпичей можно использовать во время строительства дымоходов – не понадобится их дополнительная теплоизоляция. Отличить два сорта шамотного кирпича очень просто: первый по весу тяжелее обыкновенного красного, второй намного легче.

Разновидности шамотного кирпича

В нашем варианте можно обойтись обыкновенным красным кирпичом, он намного дешевле и по всем эксплуатационным и противопожарным характеристикам полностью отвечает существующим государственным нормативным актам.

Еще несколько «вводных» данных. Выносная топка может быть как снаружи бани, так и в предбаннике (комнате отдыха). Для личной бани предпочтительнее второй вариант: одновременно обогревается комната отдыха и есть возможность в любой момент самостоятельно подкинуть дрова. Делать топку на улице рекомендуется в тех случаях, когда в бане часто моются посторонние люди и заходить в комнату отдыха не всегда возможно.

Топка выведена на улицуВыносная топка в комнату отдыха

Несколько практических советов по выбору проекта металлической печи с выносной топкой

Следует кратко остановиться на этом вопросе, знание некоторых подробностей позволит вам избежать неприятностей во время ее эксплуатации.

СоветФотоОписание

Нагрев воды.	Теплообменник-регистр для печи внутренний Бак-теплообменник на трубу	Существует два варианта – вода нагревается дымовой трубой или непосредственно в специальном отсеке печи. Второй вариант предпочтительнее – нагрев воды происходит намного быстрее. Бывают случаи, когда вы не желаете париться, а хотите только помыться. Со вторым вариантом печи к «водным процедурам» можно будет приступать уже через несколько минут, а с первым придется печь топить длительный период времени.
Устройство каменки.	Каменка открытого типа Банная печь с закрытой каменкой	Первый вариант – камни нагреваются на поверхности печи, второй вариант – камни находятся в широком канале дымохода. Здесь также значительная разница во времени нагрева. Но мы должны дать важный совет – осторожно подходите к варианту нагрева камней в канале дымохода. Абсолютное большинство существующих проектов делает каменку открытой в надежде, что большая тяга дымохода не допустит выхода дыма в помещение. Категорически не советуем так делать, каменка во время топки должна закрываться. Сделать крышку несложно, крышка может быть на петлях или съемной. Дело в том, что в период растопки печи или в силу неблагоприятных погодных условий есть большая вероятность попадания дыма в помещение, о последствиях рассказывать не стоит.
