Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

Самодельный мини-трактор 4*4

Себестоимость такой машины окупается буквально за один сезон , ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Как сделать самодельную раму на мини-трактор. Конструкции минитракторов

В большинстве своем самодеятельные конструкторы при изготовлении трактора просто переделывают какое-то серийное изделие, добавляя одни составляющие и упраздняя другие. Это легкий путь, но он не всегда осуществим, т.к. в наличии должна быть комплектная машина.
А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна, поэтому на сегодняшний день многообразие решений просто зашкаливает.
Например, раму для минитрактора делают цельной и ломающейся (называемой «переломкой»), поворот – управляемыми колесами и бортовой, компоновку – классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему и вал отбора мощности.

Трактор от производителя по цене самоделки - весь модельный ряд тут .
Хорошее навесное оборудование для самодельной сельхозмашины покупаем по ссылке .
Читаем в этой статье - как проще всего собрать минитрактор из мотоблока .

Предлагаемый ниже самодельный минитрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями.
Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

Как сделать навеску на самодельный мини-трактор. Типы агрегатов

При изготовлении навески учитываются следующие факторы:

• мощность трактора;
• площадь земельного участка;
• модель техники.

На компактные модели устанавливается трехточечная навеска. Прежде чем сделать навесное оборудование для тракторов, рекомендуется определиться с типом конструкции:

1. Плуг (для вспашки почвы) — для работы с таким агрегатом используются задние навески.
2. Бороны (облегчают посадку урожая) с шириной охвата в 1-2,7 м.
3. Картофелесажалка — изготавливается такая навеска для минитрактора российского, японского и китайского производства (мощность выше 24 л. с.).
4. Чтобы ухаживать за урожаем, изготавливаются грабли — ширина захвата орудия колеблется в пределах 1,4-3,1 м. При этом мощность двигателя должна превышать 12 л. с.
5. Культиватор — такая навеска на минитрактор своими руками изготавливается с целью ухода за сельскохозяйственными культурами в процессе их роста.
6. Опрыскиватель — предназначен для полива и разбрызгивания удобрения. Производительность самодельной навески для минитрактора составляет 120 л/1 мин.
7. Картофелекопатель — предназначен для уборки корнеплодов. Чтобы соединить агрегат с трактором, потребуется задняя навеска.

Как сделать навеску для самодельного мини-трактора. Какие навески и оборудование на минитрактор можно изготовить своими руками

Самодельное навесное оборудование для минитракторов помогает увеличить производительность и расширить спектр возможностей тракторной техники при выполнении сельскохозяйственных, строительных и коммунальных работ.

Типы и устройство навески

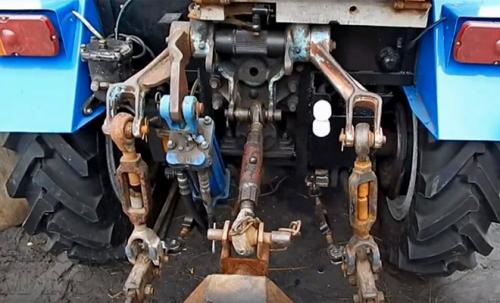

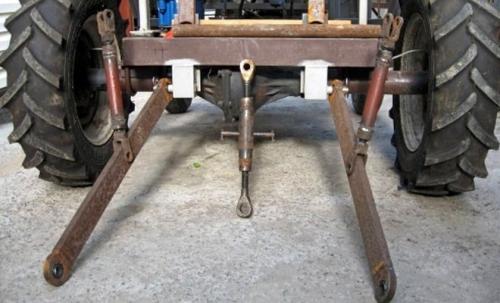

Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:

• наружного рычага;
• кронштейна поворотного вала;
• верхней тяги;
• раскоса;
• нижней тяги;
• проушины;
• стяжки и оси.

По типу дополнительное оборудование можно разделить на следующие группы:

• для подготовки почвы к посадке;
• для ухода за урожаем;
• для сбора урожая.

Для подготовки почвы

Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.

Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.

При изготовлении таких навесок соблюдайте следующие рекомендации:

1. Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
2. Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.

Приспособления, облегчающие посадку урожая

Оборудование, которое упрощает посадку зерновых и овощных культур:

1. Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
2. Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
3. Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.

Для крепления этих инструментов к минитрактору или мотоблоку используется передняя навеска.

Для ухода за урожаем

Навески для ухода за урожаем:

1. Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
2. Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
3. Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
4. Измельчители скашиваемой травы, например мульчер.

Для полива и разбрызгивания удобрений

Для этих целей рекомендуется использовать следующее оборудование:

1. Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
2. Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.

Для уборки корнеплодов

Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:

1. Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
2. Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
3. Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.

Самодельное навесное оборудование

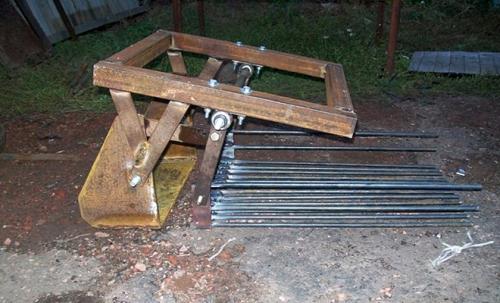

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

КУН

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

• металлический профиль (толщина металла зависит от вида предполагаемых работ);
• 3 гидравлических цилиндра;
• соединения шарнирного типа;
• сварочный аппарат и газовый резак;
• гаечный и разводной ключ.

Процесс изготовления КУНа:

1. Вырезать внутренний каркас из двух металлических листов.
2. Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
3. При помощи шарниров прикрепить к основе среднюю часть.
4. Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

• бочку из стали;
• стальной уголок 10-15 мм;
• стальной квадрат 30 мм;
• 2 шарнира;
• 3 гидроцилиндра;
• штуцера;
• шланги;
• транспортную ленту (толщина 20 мм);
• заклепки.

Порядок действий:

1. Срезать с бочки верх, затем разрезать ее на 3 части.
2. При помощи пассатижей загнуть все края на 3-5 мм.
3. Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
4. Приварить квадрат вдоль всего каркаса снизу и сверху.
5. Приварить раскосины.
6. Установить между уголком и квадратом гидравлику.
7. При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Заводское навесное оборудование

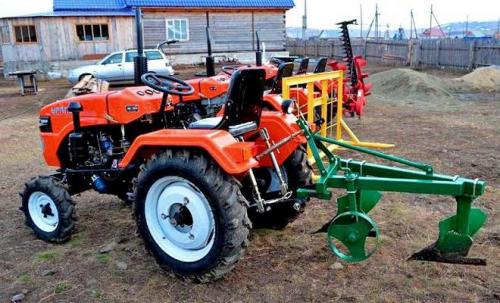

На рынке представлен широкий выбор оборудования для мини трактора, например:

1. Двухкорпусные плуги 1L-220, 1L-225, 1L-230. Их используют совместно с тракторами мощностью 12, 25 и 30 л/с и ручным приводом. Средняя стоимость такого плуга — от 10500 до 20000 рублей.
2. Дисковые бороны 1BQX 1.1, 1BQX 1.9, БТ-4. Необходимы для подготовки почвы к посадке. Цена — от 30000 рублей.
3. Картофелесажалки UB-2 и ДтЗ-2.1. Подходят для агрегатов с мощностью мотора от 24 лошадиных сил.
4. Грабли для ворошения 9 GL и 3. 1G. Подходят машинам с мощностью двигателя от 12 лошадиных сил.

Также к заводскому дополнительному оборудованию относится фронтальный погрузчик, навесные опрыскиватели SW-300, SW-400 и SW-800 и т.д.

Как сделать самодельный гусеничный мини-трактор. Собираем самодельный минитрактор на гусеничном ходу своими руками с фото и видео обзором

В сельской жизни трактор является важным агрегатом. Особенно он необходим, когда ведется фермерское хозяйство. Без него, как без рук. Мешки с зерном, заготовленное сено, урожай картофеля или просто строительные материалы – все это каким-либо способом нужно перевозить. Вручную перемещать подобные грузы очень тяжело, а небольшой механичный помощник справится с этим довольно легко. Сегодня, купить такой агрегат для хозяйства для многих дорогое удовольствие. На много проще и дешевле будет собрать такой трактор небольшого размера на гусеницах своими руками в домашних условиях. Тем более что детали для него могут уже давно лежать забытыми на хозяйственном дворе и ожидать своего часа.

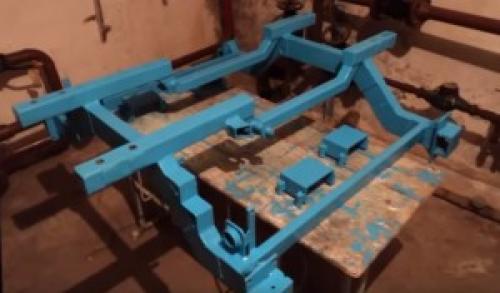

Главной конструкцией, на которую ложится вся нагрузка, любого механического агрегата является рама. Как видно из видео, создание прочного металлического основания для мини трактора на гусеничном ходу является важным этапом. Его несложно сделать своими руками, если грамотно выполнить расчеты, и учесть нагрузки.

Готовая рама самодельного минитраткора

Как показано на видео для изготовления рамы будет необходим сварочный аппарат. Усиленную жесткость конструкции основания агрегата на гусеницах создают лонжероны, сделанные из прочного материала. Обычно их делают своими руками 3-х ступенчатыми – наружные из прочного швеллера, а внутренние с железной квадратной трубы, повышенной жесткости.

Стоит помнить, что переднюю траверсу нужно конструировать короче от заднего аналога. На видео отображено, что если переднюю траверсу изготавливают из швеллера по д номером 12, то заднюю часть рамы нужно делать из швеллера 16 размера.

Второй важный этап в создании домашнего помощника на гусеничном шасси – это выбор двигателя. Как видно из видео для создаваемого мини трактора сойдет любой мотор, если он подходит по мощности и соответствует крутящему моменту. Здесь идеальным вариантом будет установка дизельного движка мощностью 12 л.с., с четырьмя цилиндрами и водяным охлаждением.

Еще не плохим вариантом в решении данного вопроса будет мотор с мотоблока «Садко». Для уменьшения оборотов в таком движке нужно будет своими руками установить дополнительные шкивы. Таковые самодельные конструктивы уменьшают скорость вращения коленчатого вала мини трактора в 3,5 раза.

Обычно установка моста не вызывает никаких затруднений. Для этого не потребуется вносить дополнительно изменения в конструктивы в раму агрегата. Здесь идеально подойдет мост, снятый с любой модели отечественного автомобиля.

Например, для мини трактора можно применить задний мост из ГАЗ – 21 «Волга». Его придется своими руками лишь укоротить до ширины 800 мм и срубать заклепки на фиксирующих чулках удаляются, чтобы можно было разместить все механические элементы.

Самодельные шасси агрегата довольно просто изготовить в домашних условиях. Для этого понадобится комплект колес, например из тележки и старая покрышка из колеса большой машины. Размеры указанных элементов для шасси мини трактора нужно выбирать исходя из габаритов, создаваемой машины. Самодельные гусеницы изготавливаются просто. Нужно по бокам обрезать приготовленную покрышку и одеть на смонтированные колеса. Здесь важно не ошибиться в размерах.

Каждый механик понимает, что конструируемый гусеничный агрегат не сможет самостоятельно двигаться без узла сцепления и коробки передач.  В качестве последнего элемента можно использовать переключающее устройство, снятое с грузовика ГАЗ – 53. Сцепление, взятое с автомобиля ГАЗ – 52, идеально конструктивно впишется в конструкцию будущего домашнего помощника.

Самодельные агрегаты обычно складываются в определенном алгоритме. Этому немаловажно следовать, так как одни запчасти доведется подгонять под иные детали. Без установленного порядка сборки это осуществить будет затруднительно.



Последовательность конструирования на практике выглядит следующим образом:

• Собирание элементов рамы в цельную конструкцию. Установление на нее ведущих колес и опорных катков.
• Установка мотора и соединение его с коробкой передач.
• Размещение тормозных узлов и дифференциального элемента. Механическое соединение указанных элементов с коробкой передач.
• Конструирование узла управления и оборудование места водителя.
• Сборка и установка гусениц, а также добавочных вспомогательных элементов.
• Проверка рабочего состояния узлов и систем агрегата. В случае необходимости их доработка.
• Обкатка трактора.

Если рассмотреть принцип работы самоделкового механизма, то можно легко установить, что он мало чем различается от аналогов серийного производства. Одним словом, все основные функции выполняются, как в обычных тракторах на гусеницах. Только есть одно различие – упрощенная система разворачивания.

Принцип работы самодельного механизма выглядит таковым образом:

• Мотор передает крутящий момент на коробку передач.
• Крутящий момент поступает на дифференциальную систему, где распределяется на полуоси.
• Колеса приступают к двигательному процессу, передающегося на гусеницы. Трактор начинает передвижение в заданном направлении.
• Функция поворота заключается, что происходит торможение одной полуоси, а весь крутящий момент ложится на другую полуось. За счет торможения одна гусеница начинает двигаться вокруг другого заторможенного шасси. Так происходит поворот агрегата.

Советы по сборке

1. Перед тем как приступить к сборке гусеничного агрегата, необходимо в первую очередь создать чертежи основных и дополнительных узлов, содержащие точные расчеты.
2. Перед началом работы нужно побеспокоиться о наличии исправности сварочного аппарата, электрической дрели со всеми насадками и болгарки.
3. Сборку надобно производить с тщательной аккуратностью. Все болты и гайки нужно закручивать с надежной чувствительностью. Каждый сварочный шов должен быть аккуратно зачищен.

При сборке следует помнить, что создаваемый трактор станет надежным и незаменимым помощником в решении многих вопросов по хозяйству.

Самодельный мини-трактор, как сделать. Как сделать самодельный минитрактор

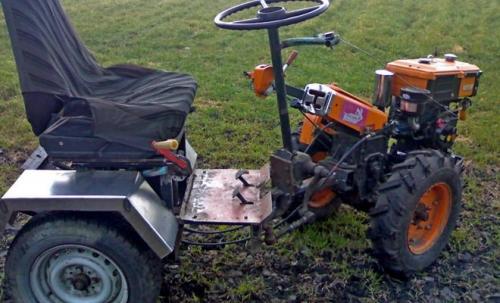

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

• двигатель;
• сцепление;
• коробка передач;
• тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

1. Сварить из металлопроката раму со всеми крепежными узлами.
2. Установить задний и передние мосты.
3. Закрепить двигатель и элементы трансмиссии.
4. Собрать рулевое управление.
5. Закрепить топливный бак, водительское кресло, защитные кожухи.
6. Сварить устройство для установки навесного оборудования.
7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.
