Саморегулирующийся греющий кабель. Что представляет собой саморегулирующий кабель

28.05.2021 в 00:34

Саморегулирующийся греющий кабель. Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

Саморегулирующийся греющий кабель. Что представляет собой саморегулирующий кабель

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

  • Металлические проводники – обеспечивают подвод электроэнергии;
  • «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
  • Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Прочие свойства саморегулирующего греющего кабеля:

Саморегулирующийся греющий кабель. Что представляет собой саморегулирующий кабель 01

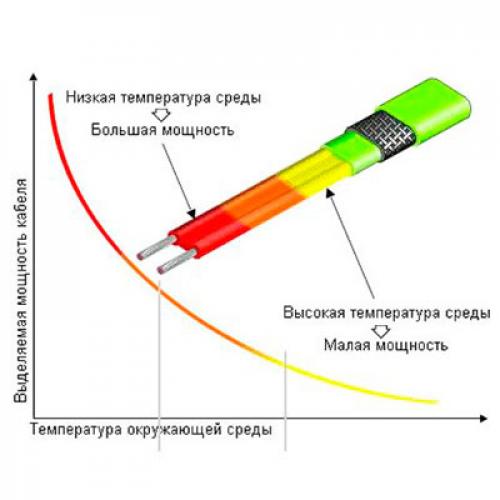

"Умный" полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

  • Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
  • Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
  • Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Резистивный греющий кабель принцип работы. Как устроен резистивный греющий кабель

Резистивный греющий кабель отличается от других нагревательных элементов незначительными габаритами и простотой в установке. В качестве греющего элемента в устройстве используется проводник, который обладает высоким сопротивлением. В этой статье мы рассмотрим устройство и принцип работы резистивного нагревательного кабеля.

Конструктивные особенности

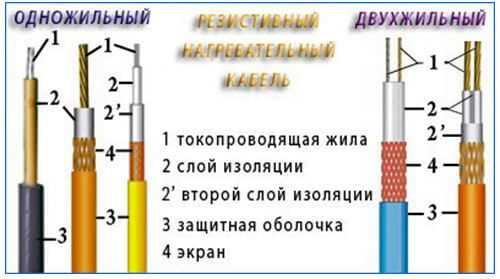

Как устроен проводник? В основу его конструкции входят стальные жилы (одна или две) в зависимости от этого резистивный нагревательный кабель разделяется на два вида: с одной и с двумя жилами. Токопроводящую жилу изолируют специальным материалом. В некоторых видах в конструкцию входит два слоя изоляции. На изолирующий материал наносится защитный экран из металла (экранизирующая оплетка). Ее назначение – это защита от механических повреждений, а также использование в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.

Резистивный греющий кабель принцип работы. Как устроен резистивный греющий кабель

Резистивный греющий кабель с одной жилой обладает одной нагревательной токопроводящей жилой, которая занимает всю длину конструкции. Применение такого устройства считается самым оптимальным по затратам, так как он устойчив к воздействию высоких температур пластика. Электропитание подводится с двух сторон приспособления. Такая схема может образовывать некоторые границы в плане монтажа, так как возникает надобность возвращать греющий проводник к точке его соединения. Также возникает необходимости использовать дополнительные системы питания.

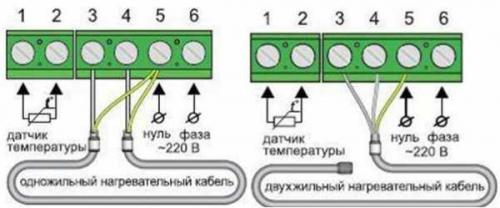

Конструкция с двумя жилами включает два провода: нагревательный и токопроводящий. Электрический ток подается на один конец провода, а на другой конец устанавливается муфта. При составлении проекта этот вариант конструкции использовать гораздо комфортнее.

Принцип работы

Принцип действия конструкции описывает закон Джоуля-Ленца, в котором говорится, что при равномерной силе электрического тока по всей длине цепи, в любом участке будет выделяться тепло. Чем выше сопротивление на этом участке, тем сильнее тепло. Другими словами принцип работы похож на электрический нагреватель: по проводнику протекает ток, который выделяет тепло. Оно будет сильнее, если сопротивление проводника и сила электрического тока будет больше.

Поэтому, резистивный нагревательный кабель содержит греющий элемент, который состоит из сплавов с незначительным поперечным сечением и с высоким сопротивлением. Продается он определенной длины, каждый кусок проводника обладает постоянным сопротивлением и способностью выделять одинаковое количество тепла.

Принцип работы одножильного проводника состоит в следующем: так как подключение к электроэнергии происходит с двух концов, то резистивный греющий кабель протягивается петлей так, чтобы два конца изделия находились в одном месте. Такое подключение изображено на схеме ниже (слева):

Резистивный греющий кабель принцип работы. Как устроен резистивный греющий кабель

Принцип действия двухжильного резистивного кабеля отличается от предыдущего. Применение двух жил позволяет не подводить два конца изделия в одно место. На правой схеме указано правильное подключение.

Как правило, такой принцип работы дает возможность применить устройство в домашнем хозяйстве и обогревать трубы незначительных размеров. А для того чтобы работа происходила правильно, допустимо применение труб, диаметром не больше 40 мм.

Преимущества и недостатки

Принцип действия резистивного кабеля предполагает свои плюсы и минусы. Достоинства изделия следующие:

  • доступная стоимость;
  • несложное устройство;
  • при правильном монтаже служит несколько десятков лет;
  • значительные показатели удельного сопротивления;
  • при длительном использовании сохраняется стабильность параметров.

Резистивный греющий проводник также обладает и своими недостатками. К ним относят:

  • невозможность удлинить или укоротить устройство, так как длина у него фиксированная;
  • в случае выхода из строя, необходимо полностью менять греющий кабель, варианта замены определенного участка нет;
  • если нагревательный элемент находится рядом с другим подобным, или провода переплетаются, то это приводит к их перегреву, а также к нарушению изоляции и замыканию.

Вот мы и рассмотрели устройство, принцип работы, а также основные плюсы и минусы резистивного греющего кабеля. Надеемся, предоставленная информация была для вас полезной и понятной!

Саморегулирующийся нагревательный кабель. Общая характеристика и отличия саморегулирующегося кабеля

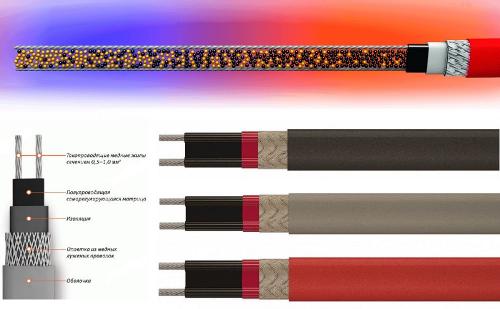

Саморегулирующиеся нагревательные кабели – это целая линейка нагревательных кабелей и лент, разработанных благодаря полупроводниковым нанотехнологиям, отличительной особенностью которых является самостоятельное изменение мощности на разных участках одного и того же отрезка в зависимости от окружающей температуры. Они пользуются популярностью при установке систем антиобледенения, обогреве бытовых труб, а также нефте- и газопроводов.

Саморегулирующийся греющий кабель. Что представляет собой саморегулирующий кабель 04

Нагревательные кабели для систем антиобледенения должны соответствовать строгим критериям по уровню надежности и срока службы. На практике в качестве подобных соединений чаще всего применяют два вида электрокабелей: резистивные и саморегулирующиеся.

Резистивные кабели с постоянной мощностью представляют герметичную жилу из меди, имеющую сопротивление всей цепи постоянному току (т.н. омическое сопротивление) и покрытую специальной защитной оболочкой. Данная жила одновременно играет роль элемента накаливания. Подобные соединения обладают конкретной протяженностью, а их способность выделять тепловую энергию никак не связана с температурой воздуха.

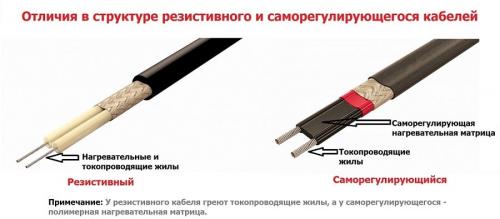

У саморегулирующихся кабелей в роли элемента нагрева выступает проводящая матрица на базе углеродного полимера, способного изменять такую характеристику как проводимость в зависимости от температуры окружающей среды. Кабель выделяет оптимальную мощность обогрева точечно именно там и тогда где это необходимо. По мере того как окружающая температура падает, выделяется больше тепла. И наоборот, при повышении температуры выделяется меньше тепла.

Саморегулирующийся греющий кабель. Что представляет собой саморегулирующий кабель 05

Недостатков, связанных с излишним повышением температуры или, наоборот, с его нехваткой тут не бывает. Кроме того, за счет наличия устройства автоматического регулирования создается большая экономия электроэнергии. В частности, системы защиты от образования льда на резистивных соединениях (постоянных по мощности) расходуют вдвое большее количество энергии, чем такие же структуры на саморегулирующемся типе соединений. Вдобавок к этому, системы электрообогрева с автоматической регуляцией обеспечивают максимальную безопасность, а для экстремальных и трудных условий использования производятся особые виды электрических соединений согласно нормам американского института инженеров по электротехнике и радиоэлектронике и европейского комитета электротехнической стандартизации.

Такая система обогрева гораздо более совершенна и безопасна, чем резистивная и способна даже без дополнительной автоматики обеспечить самый оптимальный режим обогрева. Ее монтаж более удобен так как кабель можно резать на месте установки именно той длины, которая нужна для конкретных целей.

Саморегулирующийся кабель. Что представляет собой саморегулирующийся провод

Конструктивно саморегулирующийся кабель представляет собой гибкий провод, по которому протекает электрическая энергия. Именно это приводит к его нагреванию. Чтобы процесс повышения температур не привел к возгоранию или выходу из строя кабеля и расположенных рядом объектов, изделие способно самостоятельно регулировать свою мощность в зависимости от температуры окружающей среды. Наблюдается простая зависимость: чем ниже «ртутный столбик», тем горячее кабель. Удивительно то, что процесс нагрева может происходить исключительно на конкретном участке, где это необходимо. Если какая-то часть кабеля находится в условиях комнатной температуры, то мощность будет ниже, и соответственно, нагреваться изделие не станет.

Если рассматривать устройство греющего провода глобально, то можно выделить три основных компонента:

  • проводники из различных металлов, по которым протекает электрическая энергия;
  • «умная» матрица из полимерных веществ, заставляющая кабель адаптироваться под температуру окружающей среды и регулирующая процесс выработки тепла;
  • изоляционная оболочка, состоящая из множества слоев.

Основным элементом, объясняющим принцип действия греющего кабеля, является полимерная матрица. Благодаря ее наличию у провода проявляются саморегулирующие свойства. Матрица состоит из мелких частиц, поэтому ее отдельные элементы регулируют нагрев независимо друг от друга. Таким образом, вам не придется подключать различные датчики и прочую электронику для качественной регулировки температуры.

Другая полезная опция кабеля заключается в том, что вы можете самостоятельно выбрать необходимую длину. Возьмите обычные ножницы и перережьте изделие там, где вам нужно. Подключите к сети, в результате чего оно будет работать без изменений. Аналогично саморегуляции на каждом сантиметре элементы кабеля функционируют и работают независимо друг от друга. Случайный обрыв не приведет к выходу из строя. Но такие ситуации редки, поскольку конструкция кабеля характеризуется повышенной прочностью.

К основным полезным свойствам греющего кабеля можно отнести:

  1. Повышенная устойчивость к механическим воздействиям. Это обусловлено наличием качественной многослойной изоляции.
  2. Устойчивость к воздействию влаги. Его можно без проблем эксплуатировать в водной толще. Основное условие для этого – выполнить качественную изоляцию при помощи термоусадочных трубок.
  3. Экономичность. Поскольку кабель самостоятельно регулирует мощность, то изделие никогда не работает «просто так».

Высокая прочность обусловлена многослойностью, причем два первых слоя состоят из медных проводников и полимерной матрицы. Уже поверх них устанавливается изоляция из разных материалов (например, фторполимеров или полиолефина).

После этого идет слой брони, в качестве которого применяют медную оплетку. Наконец, поверх всего этого размещают дополнительный полиолефиновый слой. Подобная конструкция значительно повышает выносливость и прочность изделия. Медная оплетка также функционирует в качестве защиты от электромагнитного излучения.

Греющий кабель для водопровода внутри трубы. Принцип работы греющего кабеля для водопровода

Подогрев наружных трубопроводов очень распространен во многих регионах России. Греющий кабель для водопровода, может устанавливаться как внутри трубы так и снаружи, и по своей сути является простым проводом. А благодаря наличию сопротивления, использована одна из возможностей проводника из металла – пропуская через себя электрический ток металл имеет способность нагреваться.

При увеличении или уменьшении силы тока, температура кабеля соответственно повышается или понижается. Таким образом, наличие данных физических свойств позволяет регулировать температурную норму.

Соответственно, чем выше уровень сопротивления, тем больше нагреется устройство. Понятно, что саморегулирующийся электропровод должен защищаться хорошей гидроизоляцией, ведь он находиться в воде.

Включают греющий кабель при температуре + 5 градусов внутри водопровода. При снижении температуры окружающей среды, сопротивление на проводе повышается, таким образом, в водопроводе поддерживается нужная температура воды.

Купить данный кабель можно различной протяженности. Это могут быть виды от двух до двадцати метров. Они позволяют прогревать проводом часть водопровода, или всю магистраль, если она расположена в зоне промерзания.

С первого взгляда такой кабель кажется очень простым приспособлением, который можно установить своими руками, и осуществить эффективное прогревание водопровода. Но, для того, чтобы правильно выбрать и смонтировать греющий кабель внутри трубы, необходимо внимательно изучить всю информацию, которая будет изложена ниже.

Термокабель для обогрева труб водопровода при низких температурах. Вид #2 — саморегулирующийся греющий кабель

Параллельно расположенные проводники в саморегулирующемся кабеле разделены полупроводящей матрицей с нагревательным элементом в сердцевине. Он и излучает тепло постоянно, а по проводникам только проходит ток. Сам кабель имеет вид ленты. Его можно разрезать в любом месте без риска возникновения участка холода.

Термокабель для обогрева труб водопровода при низких температурах. Вид #2 — саморегулирующийся греющий кабель

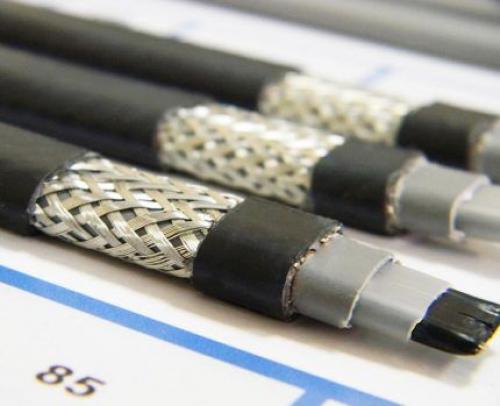

По своему конструктивному исполнению этот тип греющего изделия являет собой гибкий ТЭН. Верхняя полимерная оболочка является общей защитой. Металлической оплетке, следующей за ней, отведена роль заземления, экрана, защиты от внешних воздействий. Витые проводники и матрицу защищает термопластичная обмотка

В зависимости от окружающей температуры теплоотдачу кабеля можно регулировать, хотя подстроиться под внешнюю среду может и самостоятельно.

Он повышает мощность при падении температуры внутри трубы и отключается, когда она растет. Так как количество отдаваемого тепла нормируется, изделие никогда не перегревается. Саморегулирующий кабель обладает большой прочностью, хорошо держит ударные нагрузки, устойчив к влаге и агрессивной химии.

Термокабель для обогрева труб водопровода при низких температурах. Вид #2 — саморегулирующийся греющий кабель

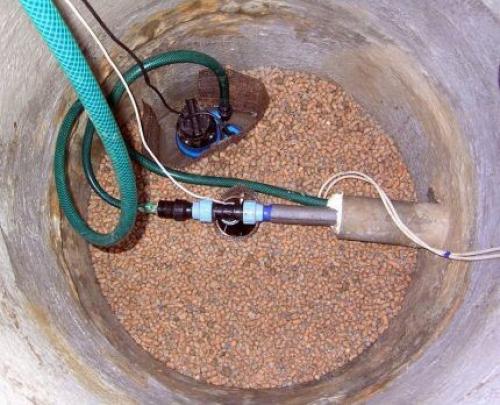

Для подогрева трубопроводной магистрали саморегулирующийся кабель — оптимальный вариант. Он регулирует температуру таким образом, что участок, находящийся в месте с более низкой температурой, нагревается больше. На температуре остальных зон это не отражается

Из-за того, что в составе полимер-диэлектрика, из которого изготовлена матрица саморегулирующего кабеля, имеется проводящий тонкодисперсный материал, возможна корректировка температуры.

Происходит это следующим образом:

  • габариты матрицы уменьшаются при понижении температуры;
  • в проводнике образуется большее число токоведущих цепей;
  • используемая мощность, а следовательно, и тепловыделение, увеличиваются.

Служит этот кабель долго — около 10 лет. При перехлесте он не перегревается, поскольку мощность в этом районе становится минимальной. При нарезке кабеля изменится полная мощность сегмента, а нагрев останется прежним.
