Перед изготовлением культиватора к мотоблоку своими руками необходимо все металлические элементы обработать специальным антикоррозионным составом от преждевременного появления ржавчины после частого соприкосновения с землей.

Простые модели можно выполнить без чертежей. Чтобы сделать и правильно собрать более сложные устройства, необходимо спланировать работу, рассчитать размеры модуля и деталей.

Самодельный культиватор из вил — простой способ переробки (переделки) изделий. Для этого зубья механизма молотком отгибаются по типу штопора и насаживаются на рукоятку. В качестве рукоятки применяют черенок от лопаты. Для крепления используют изоленту.

Некоторым мастерам удается сделать культиватор своими руками из велосипедной рамы с колесом. Между 2 блоками базы приваривается или скрепляется болтами стальной стержень. К поперечине монтируется головка. Для такой конструкции рекомендуют брать колесо средних размеров.

Чтобы грамотно собрать дисковый культиватор и правильно работать с фрезами, необходимо спроектировать схемы узлов и отдельных деталей. С учетом деформации дисков применяют специальные регулирующие гайки. Диски привариваются к втулкам, расположенным на вращающейся оси со скобами. На скобе необходимо предусмотреть выступ, где будет проходить труба. К трубной поверхности прикрепляют рукоятку культиватора.

Связанные вопросы и ответы:

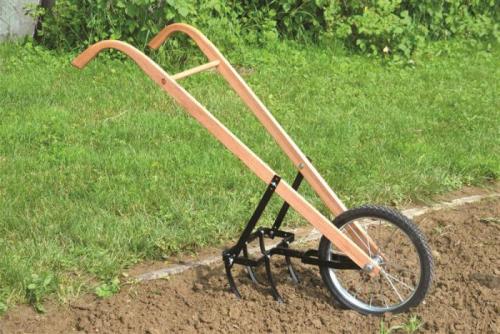

Культиватор для мотоблока своими руками чертежи. Ручной культиватор своими руками

Простейший вариант изготовления культиватора в домашних условиях. Это небольшая конструкция, возможностей которой хватит на захват полосы шириной 20 см. Основу приспособления составит ручка в виде металлической трубы диаметром 2,4 см. Длина элемента подбирается специально под рост пользователя. На нижней части трубы необходимо установить прочную ось из дерева. К ней и будут крепиться обрабатывающие органы. Несмотря на простоту конструкции, самодельные ручные культиваторы могут дополняться колесами. Их можно вырезать из металлического листа толщиной 0,3 см и зафиксировать с помощью гаек.

Есть и другой вариант конструкции, предполагающий основу в виде ленты из пружинистого металла. В данном случае параметры заготовки должны быть следующими: длина - 5 см, ширина – 2 см, и толщина – примерно 2 мм. К этой части крепится деревянная ручка, посредством которой будет осуществляться обработка. Лента подвергается сгибам, поэтому ей можно придать форму петли, после чего сделать двухстороннюю обточку краев напильником. По диаметру петля может быть любой, этот параметр рассчитывается исходя из площади огорода.

Самодельный культиватор для мотоблока своими руками. Для минитрактора

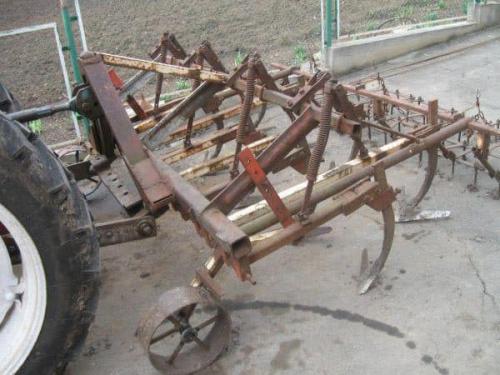

Чтобы изготовить самодельный культиватор для минитрактора или для мотоблока своими руками понадобятся металлические пластины, квадратные , размером 15*15 сантиметров, прямоугольные – 25*4 сантиметра и стальная труба. Начинать изготовление культиватора нужно с фрез.

Чтобы фрезы получились надежными и подходили для обработки всех видов грунта, а не только рыхлого чернозема их нужно собирать при помощи болтов – в заготовках нужно высверлить отверстия, количество которых зависит от размера металлических полос, что будут выполнять функцию лезвий.

Для минитрактора

Чем больше их длина, тем больше необходимо отверстий для того, что бы надежно их закрепить. Далее, полосы закрепляются на заготовках, по кругу накладываясь друг на друга, и зажимаются болтами.

Для этих соединений можно также применять сварку , но в таком случае они не будут достаточно прочными, а ремонт и замена ножей будет сложным процессом. Сварка здесь применяется для того, что бы соединить фрезы вместе. Для этого в заготовках делаются отверстия, диаметр которых должен соответствовать внешнему диаметру трубы.

Фрезы надеваются поверх нее и фиксируются прихватками, или короткими швами. Это изделие теперь можно надевать на вал минитрактора и использовать по назначению.

Культиватор для мотоблока своими руками, как сделать. Основные этапы создания культиватора и важность их непременного соблюдения

Как собрать культиватор на мотоблок своими руками? Занятие это является достаточно несложным для тех кто имеет навыки работы с аналогичными устройствами и понимают их конструкцию. Для большего упрощения работ существует определенная структура, подразумевающая разбивку всего процесса на определенные этапы, различные по своему назначению и функциональному исполнению. Выглядят эти подразделы следующим образом и в наилучшем виде характеризуют всю процедуру создания устройства:

• составление плана будущего устройства;
• сбор необходимого инструмента;
• сборка прибора.

Самодельный культиватор, собранный в соответствии с этими критериями, будет обладать наилучшими качествами и станет незаменимым помощником как на дачном участке, так и на собственном огороде.

При этом устройство, созданное своими руками, будет удобно и практично, поскольку в процессе его сборки все параметры и конструктивные особенности следует выполнять исходя из собственных антропометрических данных, кроме того, основываясь на собственных предпочтениях и желаниях.

Культиватор для мотоблока

Культиватор для мотоблока Мотор Сич фото

Навесное для мотоблока, культиватор для мотоблока.

Культиватор для мотоблока, это навесное оборудование для обработки земли.

Культиваторы применяются для сплошной обработки почвы до посева и для обработки посевов, осуществляется рыхление, борьба с сорняками, влагосбережение, окучивание.

Отличие культиватора от плуга  — культиватор выполняет рыхление без оборота пласта почвы.

Культиваторы состоят из культиваторной стойки и культиваторной стрелки фото.

Слева направо:

• плоскорежущая стрельчатая культиваторная лапа
• универсальная культиваторная лапа
• рыхлительная жёсткая культиваторная лапа
• рыхлительная пружинная культиваторная лапа

Стрелки культиваторных лап изготавливаются из стали марки 65Г, при заточке культиваторных стрелок нельзя перегревать металл.

Также можно и нужно культиваторную стрелку закалить,термообработать. Для закалки лапу нагревают до 820° (светло-вишнево-красный цвет каления), после этого стрелку охлаждают опуская в масляную ванну . После охлаждения, культиваторную стрелку отпускают, то есть, снова нагревают до 400° (серый цвет побежалости) и медленно охлаждают ее на воздухе.

После таких операций напильник не оставляет на культиваторный стрелках никакого следа и культиваторные лапы нормально выполняют свою работу по обработке почвы.

Культиватор своими руками для мотоблока. Плоскорез для мотоблока своими руками

В последние года многие владельцы земельных участков все чаще используют новые технические разработки, способные значительно облегчить жизнь и тратить на выполнение тех или иных задач гораздо меньше времени. Мотоблоки, культиваторы, мини-тракторы и прочие приспособления оказывают ощутимое влияние на жизнь агронома.

Если раньше актуальными были традиционные сапки, которые заставляли обрабатывать тяжелую землю в полусогнутом состоянии не один час, то сегодня на их место пришли инновационные плоскорезы, рассчитанные на эксплуатацию вместе с мотоблоком.

Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства

Плоскорезы можно смело назвать своеобразным гибридом бороны и ножа. Они монтируются параллельно грунту или под незначительным углом. В результате приспособление погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая сам грунт, способствуя лучшему сохранению влаги и полезных веществ.

Помимо указанных положительных моментов, плоскорезы:

• улучшают состояние почвы;
• разрушают сформированные после сильного дождя корки и комки;
• отпугивают вредителей;
• подготавливают почву к дальней высадке растений;
• выполняют междурядную обработку посевов;
• насыщают верхний слой кислородом.

Естественно, в некоторых случаях владельцы приобретают плоскорезы с рыхлителем для мотоблока, которые не только выполняют упомянутые задачи, но и снимают лишнюю нагрузку с человека, легко поддаются эксплуатации, не нуждаются в подъеме и отличаются прекрасной продуктивностью. Такие устройства нередко имеют довольно доступную стоимость, но некоторым мастерам удается создавать плоскорезы-рыхлители для мотоблока своими руками.

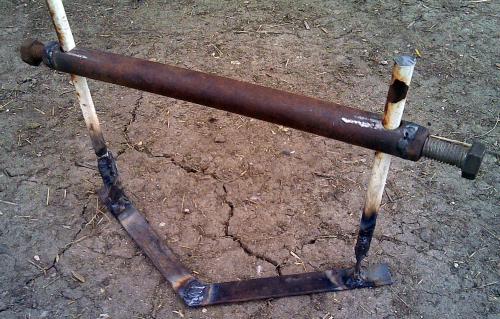

Плоскорез для мотоблока своими руками: нехитрый способ изготовления

Если мотоблок имеет довольно внушительные характеристики, желательно сделать несколько плоскорезов и разместить их на устройстве. Таким образом, получится еще более продуктивный агрегат, который будет не только экономить время, но и силы.

Для отличной проходимости создаваемого плоскореза нужно позаботиться о соответствующих колесах. Для них подойдут практически любые материалы. В качестве оси отличным выбором будет железная трубка.

Затем с обеих сторон по резке бетона желательно приварить два круга. По диаметру нужно прикрепить несколько проволок (с помощью сварочной машины), диаметр которых не превышает 8 мм.

На оси с внутренней стороны необходимо оставить место для размещения подшипника и дальнейшей установки самодельного плоскореза. Поскольку корпус мотоблока не всегда изготовляется из очень прочного материала, основной акцент делается именно на оси. После того, как подшипник будет прицеплен, следует приварить к нему пластину.

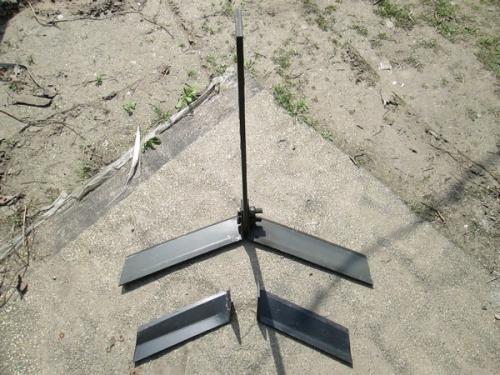

Ножи плоскореза можно создать из разделенных частей косилки. Благодаря их легкости и компактности они будут идеальными компонентами режущего элемента. Важно убедиться в том, что они надежно закреплены иначе конструкция будет ходить из стороны в сторону и не выполнять качественно свою задачу.

Для ограничения глубины погружения нередко используют небольшие колесики. Отличным «донором» может стать стандартная детская машинка.

Сами колеса можно дополнить железными деталями, чтобы пластик не портился во время движения. Глубина погружения должна быть не меньше 5 см.

Чтобы увеличить вес на плоскорезе для культиватора и повысить давление для вхождения в почву, можно приварить утяжелитель в виде любой детали. В случае с отсутствием необходимых компонентов можно пустить в ход корзину с кирпичами, но подобное решение не отличается удобством.

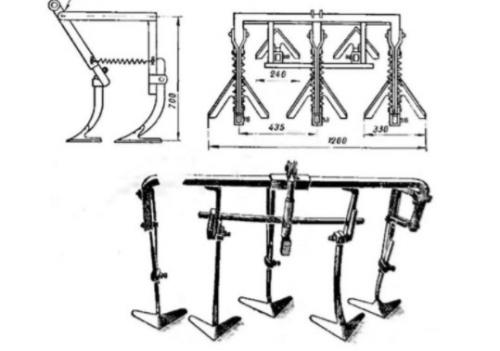

Для лучшего понимания особенностей конструкции, предлагается ознакомиться с чертежами. Представленные видео также могут стать руководством, ведь на этих материалах многие мастера делятся имеющимся опытом с пользователями и раскрывают тайны создания действительно долговечного и надежного навесного оборудования для мотоблока.

Стоит отметить, что созданный плоскорез подойдет, как для мотоблоков Нева, так и для техники брендов Кентавр, Салют и прочих. Универсальность изделия позволяет в домашних условиях и без особых финансовых затрат создать поистине отличного помощника!

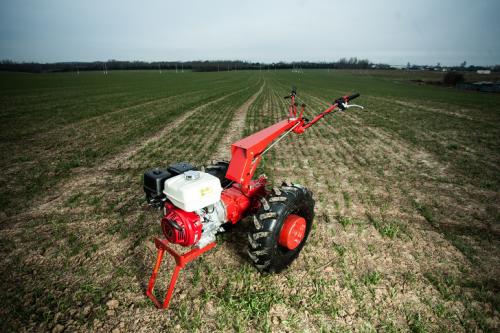

Культиватор для мотоблока МТЗ. Описание

Активный рост и развитие мелкого фермерского хозяйства в 90-х годах спровоцировало промышленные предприятия выпускать компактные агрегаты для облегчения выполнения сельскохозяйственных работ. Эти машины значительно выигрывали перед тракторами, которые не мог позволить содержать среднестатистический фермер. Они обладали не только компактными размерами, но и высокой маневренностью и производительностью.

Однако, Минский тракторный завод (МТЗ) к этому времени уже представил на сельхоз рынке малогабаритные модели Беларус-05, МТЗ 082 и МТЗ 112, которые сразу же завоевали популярность благодаря надежной конструкции и простоте обслуживания. Серийный выпуск увеличивался и было принято решение перенести дальнейшее производство в Сморгонский агрегатный завод, который являлся филиалом.

Модельный ряд МТЗ был расширен мотоблоками с отличающимися характеристиками и, соответственно, они носили разные индексы в названии 05, 06, 07, 08, 09, 10 и 12. Но популярность завоевали лишь некоторые 05, 06, 08, 09 и 12 благодаря удачному сочетанию функциональности и надежности. На сегодняшний день главное внимание на предприятиях МТЗ уделяется производству моделей 06 и 09.

Достоинства моделей МТЗ

• Универсальность, благодаря которой можно подсоединять к мотоблоку любое навесное оборудование для облегчения проведения сельскохозяйственных работ. Конструкция предусматривает не только использование плугов, фрез, борон, и прочего, но и щетки, отвалы и снегоуборщики для проведения работ по очистке территории.
• Небольшие размеры, позволяющие мотоблоку не занимать много места при хранении.
• Маневренность, которая достигается за счет продуманной конструкции несмотря на значительный вес агрегата.
• Простота в обслуживании.
• Возможность ремонтировать, не прибегая к услугам сервисных центров.
• Невысокие требования к качеству горючего и смазочного материала.
• Доступность запасных частей.

Недостатки мотоблоков МТЗ

• Высокая стоимость по сравнению с аналогами других производителей;
• Нечеткая фиксация передач (как отмечают владельцы);
• Необходимость прикладывания усилий для переключения дифференциала;
• Обязательная обкатка перед использованием.
• Вес. Можно отнести к достоинствам и недостаткам одновременно, потому что с такими мотоблоками довольно тяжело управляться на влажной почве.

Культиватор для мотоблока Нева. Оборудования для вспашки земли

Чаще всего мотоагрегат покупают, чтобы использовать, как мотокультиватор для выполнения самых тяжелых работ на земле: осенней вспашки и культивации плодородного слоя. Благодаря очень большому вращающему моменту на выходе из редуктора мощности в 7-10 л.с. достаточно, чтобы в несколько заходов обработать даже суглинистые или солончаковые почвы.

Для восстановления структуры почвы производителем предлагаются для работы следующие варианты инструмента:

1. Плуг для мотоблока нева со сцепным устройством чаще всего оборудован стандартной или универсальной конструкцией сцепного устройства с рамой. Мотоблок позволяет распахивать грунт средней тяжести, корней и молодой поросли деревьев;
2. Культиваторы и фрезы для мотоблока "Нева МБ 2" позволяют более глубоко и тщательно вспушивать почву, рубить корни сорняков, превращать остатки растительности в мульчу, использовать мотоблок, как мультикультиватор.

Кроме одинарной конструкции, существуют парные плуги, позволяющие выполнять обработку парой режущих кромок с отвалом грунта в двух рядах, как на фото. Но работать с такими серьезными приспособлениями рекомендуют на мотоагрегатах "Нева МБ 23" или "Нева МБ23СД".

Не стоит рассчитывать распахать мотоблоком целинные почвы, средней тяжести грунт с большим количество корней и сорняка, как правило, «не по зубам» даже тяжелым мотоблокам МБ 23. Нева создавалась для работы на уже распаханном грунте. В этом случае прекрасно работают и фрезы, и культиваторы, и плуги.

На солончаках и глинистых почвах мощности вращения грунтозацепов и их веса не всегда хватает, чтобы вспахать уплотненный слой земли. Частенько зацепы наваривают дополнительными грузами, например, маховиками от грузовых автомобилей, что снижает центр тяжести мотоблока, делает его более устойчивым и утяжеляет его на 20-25 кг. Ширина одного колеса-грунтозацепа составляет 210 мм при диаметре в 460 мм.

С помощью насадки на мотоагрегат окучника можно достаточно удачно делать рыхление земли, как перед посадкой, так и для удаления сорняков в рядах между растениями. Но работать таким приспособлением достаточно сложно, требуется знание специфики настройки инструмента.

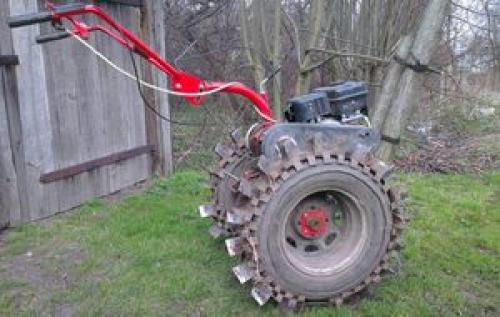

Культиватор до мотоблока саморобний. Что представляет собой мотоблок

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад . Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

• вспашку земли;
• культивацию;
• транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
• стрижку травы.

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.
