Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и специалистов.

Могут быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).

Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).

Не требуют подготовительных работ по выравниванию ландшафта.

Могут быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).

Не нуждаются в сложной и дорогостоящей гидроизоляции.

Прочность и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).

Относительная низкая итоговая стоимость.

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Не предназначены для тяжёлых строений из кирпича и многоэтажных зданий.

Исключено создание подвальных помещений.

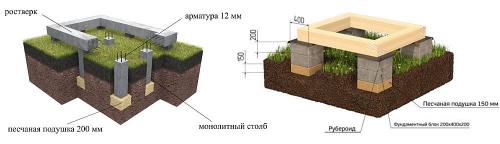

Монтаж деревянного каркаса на столбчатый фундамент. Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

• по размерам;
• типу сечения;
• материалам изготовления;
• методу производства;
• глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

• бетонную смесь (железобетон);
• бутобетон;
• бутовый камень;
• кирпич;
• блоки;
• древесину.

Фундамент столбчатого типа можно делать двумя методами:

1. Монолит . Смесь заливают в опалубки.
2. Сборная конструкция . Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

• Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
• Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
• Незаглубленный . Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта. Этот факт необходимо принимать во внимание.

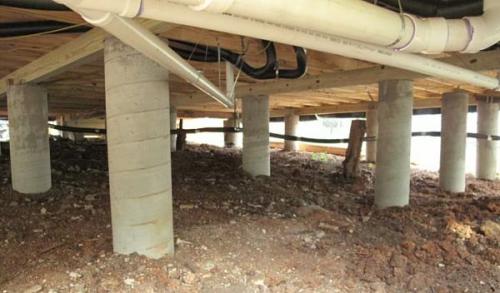

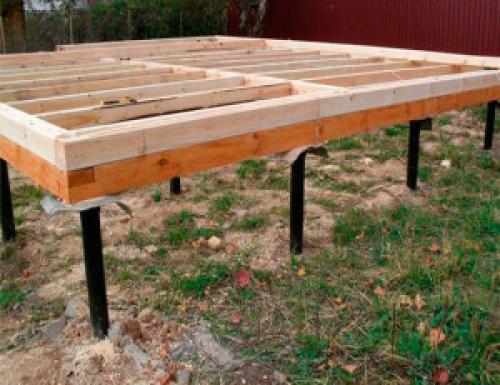

Столбчатый фундамент своими руками для каркасного дома: обзор

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.

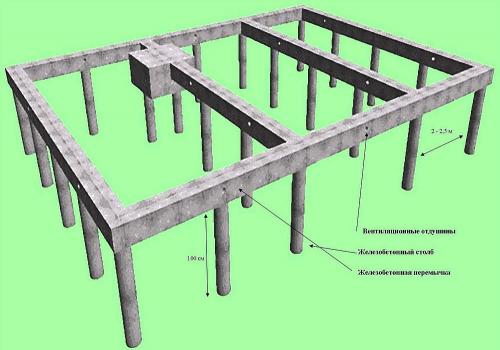

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

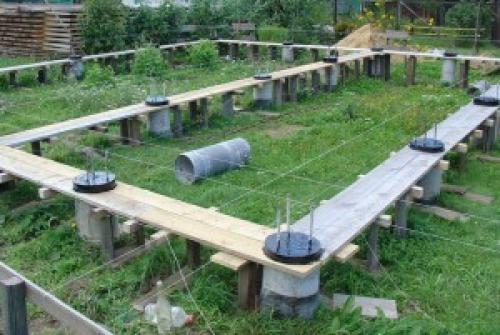

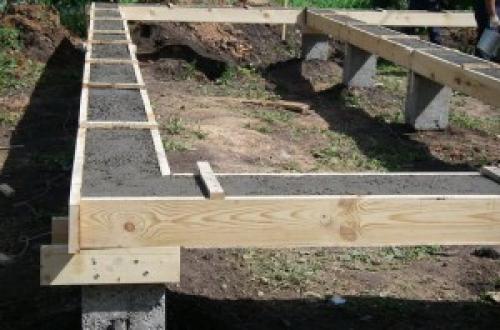

Столбчатый фундамент с ростверком своими руками

0

1888

Когда в частном строительстве речь заходит о выборе типа фундамента, предпочтение часто отдаётся столбчатому с ростверком. Почему? Главным образом из-за дешевизны такого основания. Бетона на него идёт в несколько раз меньше, чем на ленточный, и на порядок меньше, чем на заливку фундаментной плиты. Но о надёжности и износоустойчивости забывать не стоит, поэтому выберем армированные бетонные столбы.

Важным этапом работы является расчёт столбчатого фундамента, когда определяется, сколько столбов понадобится и как они расположатся.

Начать стоит с проведения геологических изысканий, чтобы рассчитать несущую способность грунта: сможет ли он выдержать вес строения. Далее определяем этот вес в зависимости от используемого материала, а также от того, какой будет ветровая и снеговая нагрузка.

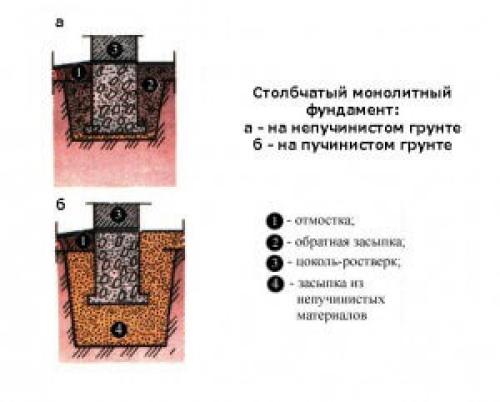

Столбчатый фундамент

Площадь фундамента – результат деления получившейся цифры на вес, который способен выдержать 1 квадратный сантиметр почвы. Для устранения возможных просчётов к получившейся цифре следует добавить процентов 20–30.

Для расчёта количества столбов делим опорную площадь на площадь основания столба.

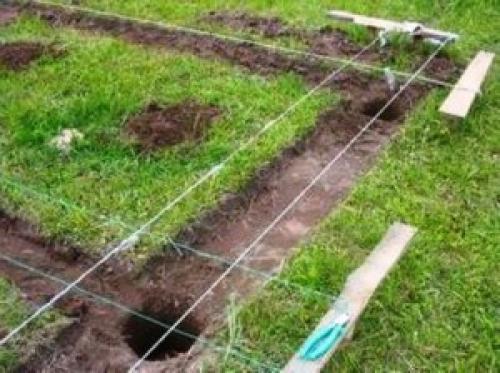

Чтобы правильно разметить столбчатый фундамент с ростверком, важно учесть три фактора. Во-первых, опора обязательно должна быть под каждым из четырёх углов здания. Во-вторых, столбы необходимо установить на пересечении стен. В-третьих, на прямых участках столбики рекомендуют располагать на расстоянии 2,5–3,5 метра.

Земельные работы

Сначала нужно по периметру фундамента удалить растительный слой. Затем выкопать ямы под столбики на глубину, равную цифре промерзания почвы, с прибавлением 20 сантиметров, необходимых, чтобы уложить подушку.

Ширину отверстия должна составлять толщина стены плюс по 20 сантиметров с обеих сторон на установку опалубки и распорок.

Процесс удаление земельного слоя для фундамента

Укладываем на дно каждой ямы подушку из щебня с песком так, чтобы она выступала на 10–20 см за основание столба. Проливаем обильно водой, утрамбовываем. Сверху укладываем полиэтилен или рубероид, чтобы во время заливки бетона влага из него не уходила в грунт, про заливку фундамента своими руками читайте тут.

Устройство опалубки для столбов фундамента

Для опалубки целесообразно использовать доски толщиной не меньше 20 миллиметров. Они удобны в монтаже, потому что легки. К тому же стоит значительно дешевле, чем металлические и древесно-стружечные материалы. Применяют также железные, керамические или железные трубы. Если стены отверстий сухие и не склонны обваливаться, допустимо вообще обойтись без опалубки – достаточно выстелить яму полиэтиленом.

Если выбран вариант с досками, сбиваем их в щиты, а затем в короба. Устанавливаем в отверстия. Смачиваем, чтобы не дать опалубке впитать влагу из бетона и упростить дальнейшее извлечение из грунта после заливки.

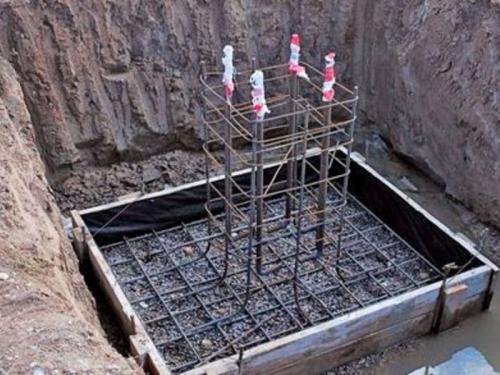

Армирование опор столбчатого фундамента

Используется арматура диаметра 10–14 мм.

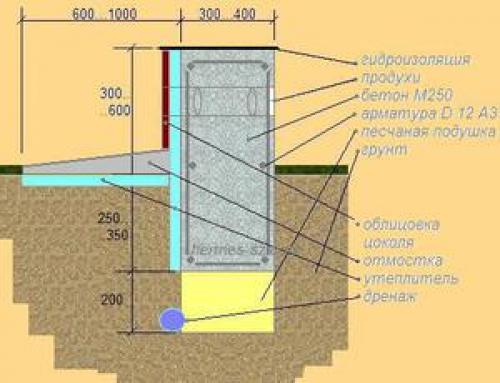

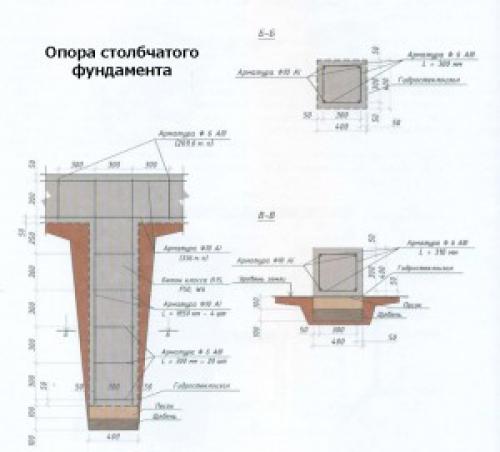

Схема армирования фундамента

Продольные стержни арматуры выбирают такой длины, чтобы после схватывания бетона они возвышались над землёй на 30–40 сантиметров. Излишки после установки армированного каркаса ростверка можно будет срезать.

Прутки приваривают или связывают (что лучше) с круглыми или прямоугольными горизонтальными перемычками, которые располагают на расстоянии 30–40 см друг от друга. Армированный каркас собирают на земле и опускают в яму.

Заливка бетона и засыпка грунта

Бетон заливают слоями 20–30 сантиметров, штыкуют или разравнивают вибратором, чтобы не дать образоваться воздушным карманам.

Образец залитого фундамента

Во избежание появления швов, которые ослабят несущую способность конструкции, укладывать бетон следует целиком, без перерывов.

Дня через три-четыре можно убирать съёмную опалубку. Необходимо обработать поверхность столба гидроизоляционным материалом (битумная смола, гидростеклоизол) и засыпать обратно грунт. Если он оказался пучинистым, засыпку нужно делать песком. Можно перед этим утеплить фундамент с помощью плит экструзированного пенополистирола.

Устройство ростверка столбчатого фундамента

Для его изготовления обычно применяют сборный или монолитный железобетон. Строители спорят, следует ли ростверк укладывать на земле или приподнимать над её поверхностью. Главный аргумент в пользу висячего – то, что на него не действуют силы пучения.

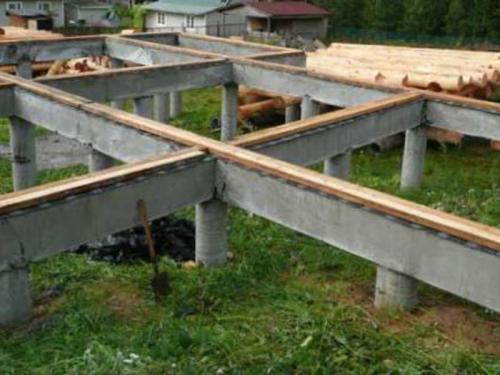

Образец устройства ростверка столбчатого фундамента

Установите сплошную опалубку по периметру фундамента. На её дно насыпьте слой песка и закройте целлофаном. Из прутьев d 12–14 мм свяжите каркас, установите его. Расчёт количества потребной арматуры производится аналогично ленточному фундаменту. Каркас можно связать или приварить к стержням арматуры, торчащим из земли. Необходимо, чтобы прутья отстояли от стенок опалубки минимум на 5 сантиметров.

Заливать ростверк тоже нужно одномоментно, чтобы не образовывались швы. Удалите воздух вибратором или куском арматуры. После схватывания бетона уберите опалубку и песок из-под ростверка.

Вместо песка годится дощатая опалубка в форме опрокинутой буквы П. Её устанавливают между опорами на несколько кирпичных столбиков, укладывают в неё арматурный каркас и заливают бетоном. Через три-четыре дня удаляют вместе с кирпичами.

Видео СТРОИТЕЛЬСТВО ФУНДАМЕНТА СТАКАННОГО ТИПА/ПОРЯДОК

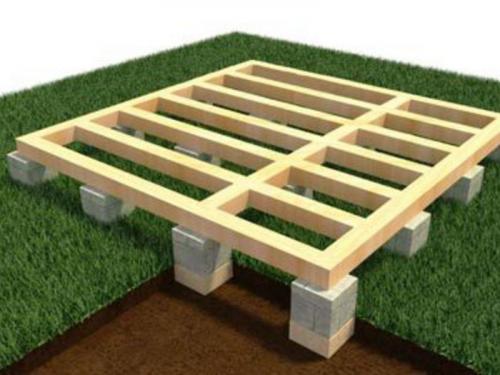

Столбчатый фундамент расчет. Особенности и правила расчета столбчатого фундамента

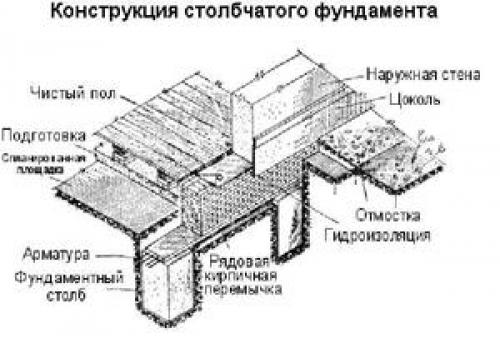

Столбчатый фундамент представляет собой систему столбов, расположенных по углам сооружения, в местах пересечения несущих стен и в других местах сосредоточения нагрузки. Промежуток между столбами в среднем равен двум метрам.

Чтобы столбчатый фундамент представлял собой цельную конструкцию, между его столбами обустраивают ростверк. Он служит для жесткой фиксации фундамента и для равномерного распределения нагрузки от всей конструкции сооружения по всем столбам фундамента, повышая его устойчивость и долговечность.

Такой фундамент по своей надежности не уступает ленточному или каменному, а по экономии средств и материалов, затраченных на его строительство, значительно превосходит их. Его отличают быстрота возведения и отсутствие необходимости проведения тепло- и гидроизоляционных мероприятий.

В зависимости от конструкции строящегося сооружения и материалов, используемых для возведения столбчатого фундамента, различают следующие его виды:

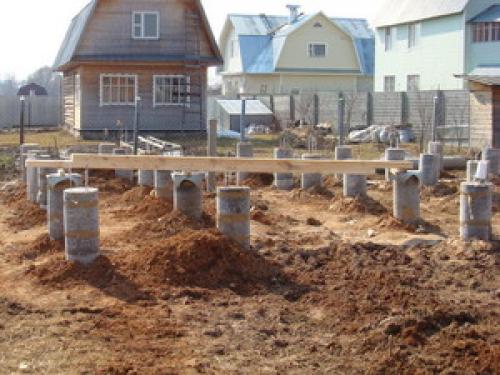

• Трубчатый . Он монтируется с использованием металлических или асбестовых труб, заполняемых бетоном;
• Бетонный и железобетонный. Для их изготовления используется тяжелый бетон марок В15 — В25. Железобетонный столбчатый фундамент считается наиболее долговечным — срок его эксплуатации около 150 лет;
• Кирпичный . Материалом для его строительства служит обожженный красный кирпич;

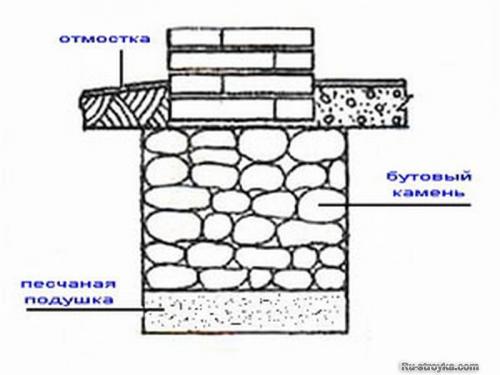

• Каменный . В качестве исходного материала используются плоские камни или бут среднего размера.

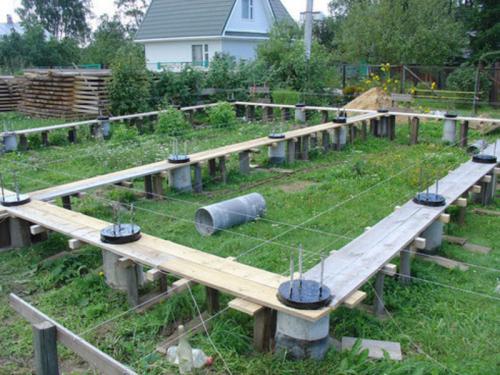

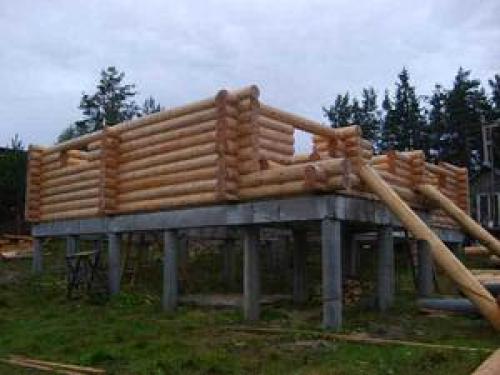

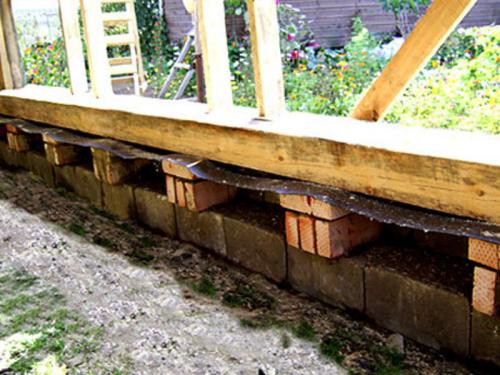

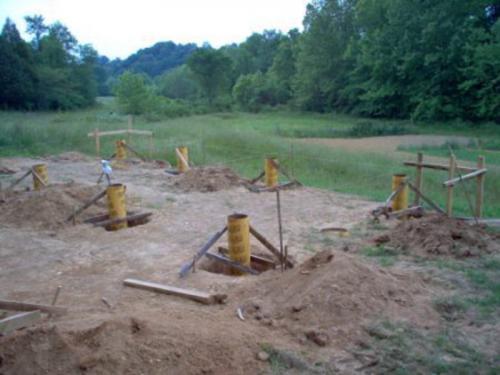

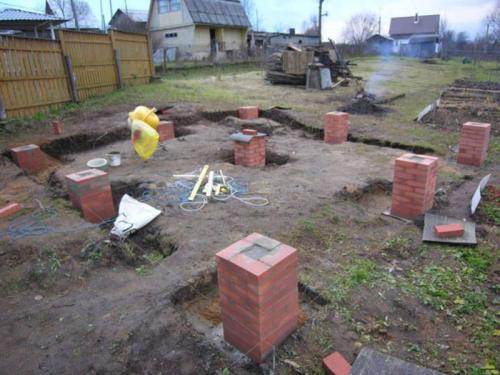

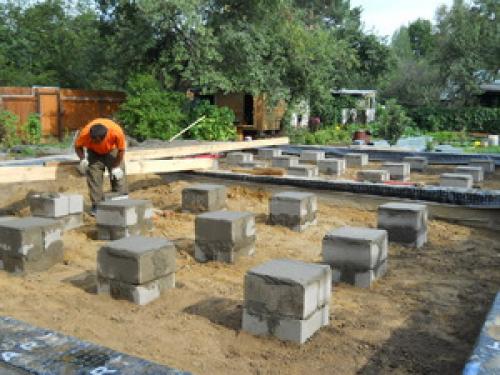

Фото столбчатых фундаментов

Разные виды столбчатых фундаментов

Условия применения столбчатого фундамента

Основными условиями, определяющими необходимость обустройства столбчатого фундамента, являются:

• постройка сооружений без подвалов с использованием легких материалов (деревянных, каркасных или модульных);
• в случаях, когда грунты при расчетной нагрузке обеспечивают меньшую усадку столбчатого фундамента, чем ленточного;
• при глубине промерзания грунта больше 1 м, так как они меньше подвержены влиянию морозного пучения .

Условия, при которых применение столбчатых фундаментов не рекомендуется

Существуют факторы, при которых возведение таких фундаментов невозможно или нецелесообразно. К ним относятся:

• слабые грунты , которые вызывают возможность опрокидывания столбов за счет недостаточной устойчивости грунтов в горизонтальной плоскости;
• слабонесущие грунты : торф, водонасыщенные, глинистые и др.;
• при возведении сооружений с большим весом : стены с использованием железобетонных панелей или кирпичные стены толщиной более полуметра;
• если в проекте сооружения предусмотрено оборудование подвального помещения ;
• на участках местности, где перепад высот более 2,0 м .

Расчет столбчатого фундамента

Перед постройкой такого фундамента целесообразно произвести расчет основных параметров:

• величины несущей способности столбов;
• количества столбов;
• глубины залегания.

Для расчета этих параметров необходимо знать:

• вес конструкции сооружения вместе с фундаментом;
• несущую способность грунта;
• глубину грунтовых вод;
• глубину промерзания грунта.

Вес конструкции сооружения зависит от используемых строительных материалов. При этом необходимо учитывать и вес отделочных материалов, а также снеговую нагрузку на сооружение. К весу конструкции здания добавляется вес ростверка, который высчитывается как произведение объема ростверка в м3 на объемный вес железобетона, равный 2400 кг/м3. К полученному весу добавляется вес столбов.

Несущая способность грунта зависит от его вида. Для этого на месте строительства фундамента выкапывается яма на 20 см ниже глубины промерзания грунта для данной местности. Со дна ямы отбираются пробы грунта, из которых скатывается шарик.

Если шарик не скатывается, то это указывает на песчаный грунт , расчетное сопротивление которого равно от 2 (мелкий песок) до 3 (средний песок) и 4,5 (крупный песок). Если скатанный шарик рассыпается, то грунт представляет собой супесь, для которой расчетная нагрузка равна 3. Если шарик при сдавливании не рассыпается, то внизу находится глина. Для нее расчетная нагрузка равна 3−6. Если шарик при сдавливании не рассыпается, но по краям образуются трещины, то грунт представляет собой суглинок. Расчетная нагрузка для такого грунта равна 2−4.

Глубина грунтовых вод определяется по данным для этой местности или при наблюдении за ямой, из которой брали пробы грунта. Если в ней через некоторое время появляется вода, тогда измеренное расстояние от поверхности земли до верхней части столба воды в яме и будет означать глубину грунтовых вод.

Глубина промерзания грунта для данной местности приводится в специальных таблицах. Например, для Подмосковья она равна 60−90 см.

Для определения несущей способности столба рассчитывается его площадь опоры . Для трубчатого столбового фундамента она равна ПR2, где П=3.14, R — радиус трубы. Для остальных видов столбчатого фундамента площадь основания зависит от сечения столба. Для каменного фундамента оно составляет 600 мм, а для остальных — 400 мм. Площадь основания столба для таких видов фундамента равна произведению его длины и ширины.

Несущая способность столба определяется в результате деления общего веса конструкции сооружения на общую площадь всех столбов. Если полученное значение несущей способности одного столба больше несущей способности грунта (кг/см²), то приходится увеличивать количество столбов или увеличивать площадь основания столба. При проведении этих вычислений параллельно определяется и необходимое количество столбов с рассчитанной площадью основания.

Технология изготовления столбчатого фундамента

Технология изготовления такого фундамента довольно проста, поэтому часто его строят самостоятельно. Строительство начинается с проведения земляных работ, которые включают в себя:

• выравнивание строительной площадки и разметку мест нахождения опор;
• рытье ям для установки столбов, причем размеры ямы должны быть на 20 см больше размеров опор. Этот зазор необходим для установки опалубки;
• обустройство подсыпки из песка или мелкого щебня;
• укладку гидроизоляционного материала под основание и стены столбов (пленка, рубероид). Это необходимо, чтобы грунт не впитывал влагу из бетонного раствора, и в процессе эксплуатации бетон не набирал влагу из грунта.

При изготовлении бетонного или железобетонного фундамента сначала из досок или металлических труб соответствующего диаметра строится опалубка . Внутри опалубки с использованием арматуры диаметром 6−10 мм проводится армирование. Прутья арматуры забиваются в грунт на 30 см ниже основания столба, а вверху для обустройства ростверка они должны выступать на 50 см больше верхней точки столба. Прутья арматуры располагаются на расстоянии 6−8 см друг от друга. В поперечном разрезе при помощи сварки они скрепляются между собой в круглую или прямоугольную конструкцию.

Так как столбчатый фундамент рассчитан на небольшие нагрузки, то заливка опалубки производится бетоном марки не ниже М250. При заливке через каждые 30 см необходимо проводить утрамбовку бетона . Заливка производится без перерыва, чтобы не допустить образования шва между слоями бетона.

Технология изготовления кирпичных или каменных столбов аналогична технологии кирпичной или каменной кладки. Для увеличения прочности таких столбов с интервалом в 4 ряда может использоваться армирующая сетка.

После высыхания столба в обязательном порядке проводится его гидроизоляция .

Отзывы о столбчатых фундаментах

Экономически выгодный тип фундамента. Мне он обошелся в полтора раза дешевле ленточного. Подходит для строительства практически в любом месте средней полосы России. Надежный. Из минусов хочется отметить тяжесть земляных работ, особенно устройство расширения под основанием столба.

Александр

Построил такой фундамент давно, в 2008 году. Стоит крепко, не трещит и не садится, хотя в доме сделана стяжка, смонтированы водопровод и отопление, проведена отделка. Для строительства потребовалось в четыре раза меньше бетона, чем для ленточного.

Семен

Очень непросто бурить скважины под трубы. Неудобство доставлял промежуток под ростверком. Хотя, когда у нас случился паводок, то вода просто протекла под домом и через три дня сквозняком просушило всю почву. А у других хозяев паводок натворил дел.

Монтаж фундаментов столбчатых. Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

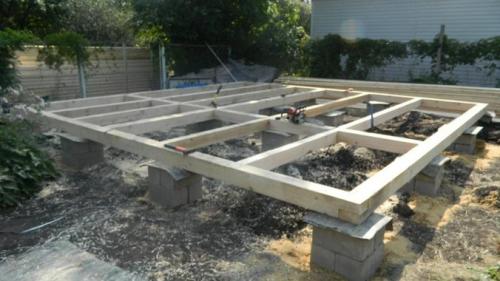

Пример

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.
