ТВ-антенна своими руками из пивных банок. Изготовление простой антенны из пивных банок

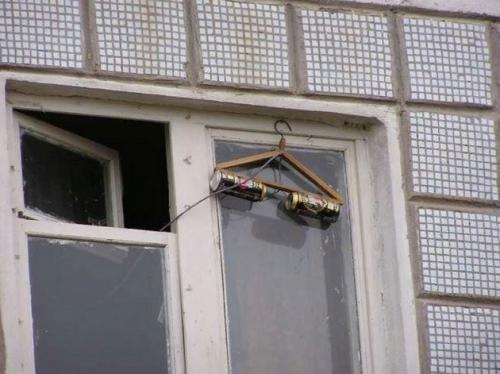

Простая антенна из пивных банок, сделанная своими руками, будет соответствовать полуволновому вибратору без петли согласования. Для ее изготовления потребуется:

2 пивных банки;
плоская дощечка или рейка;
саморезы;
небольшие винтики с гаечками и шайбочками для крепления проводников к банкам;
изолента или скотч;
антенный кабель необходимой длины.

Перед тем, как сделать антенну из пивных банок, нужно узнать номер канала, который она будет принимать и определить его среднюю длину волны. Это можно сделать из таблиц.

Для наших целей нужны последние колонки таблиц, в которых содержится необходимая цифра. Если поделить ее пополам, то получим габаритные размеры полуволнового вибратора.

Теперь берем дощечку или рейку немного большей длины, чем только что полученная цифра. Симметрично располагаем на ней пивные банки так, чтобы донышками они были направлены наружу. Устанавливаем расстояние между донышками, равное половине длине волны, приматываем банки к рейке скотчем или изолентой. Вибратор из двух банок готов.

Теперь подключаем к нему антенный кабель. Для этого разделываем его на необходимую длину. Центральную жилу нужно присоединить к язычку одной банки, экран – к другой. Если язычок оторван, можно зачистить край боковой поверхности, и подключить кабель к ней.

Перед присоединением жилу и экран нужно обязательно облудить. Прямой контакт меди с алюминием при наличии в воздухе влаги приведет к появлению окисла между ними. Антенна из наших алюминиевых банок при малейшем окислении станет не работоспособной. Крепление производим либо с применением гаечек и винтиков, либо путем ввинчивания саморезов сквозь банку в дощечку. Для этого напротив предполагаемого места крепления проделываем технологическое отверстие, прорезав поверхность банки ножом крест-накрест.

Желательно, чтобы кабель расположился по центру между банками. Там его нужно закрепить, чтобы в процессе наладки или эксплуатации не повредить контакты. К противоположному его концу припаиваем штекер, вставляем в соответствующее гнездо телевизора. Все, антенна из старых жестяных банок готова, теперь ее нужно проверить, а при необходимости – доработать.

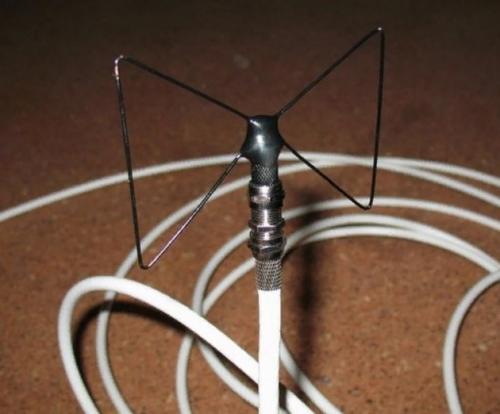

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

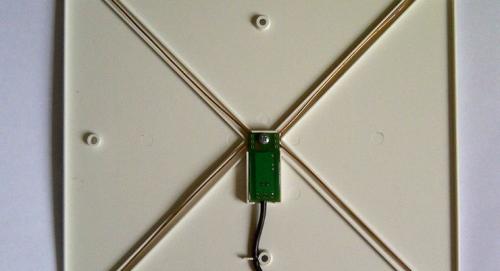

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

Зигзагообразная антенна Харченко;
Восьмерка;
Бабочка;
Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

сборка такой конструкции требует минимум деталей и навыков;
можно собрать даже школьнику средних классов;
монтаж занимает около получаса;
бюджетность;
бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки.

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

подготовительная работа;
сборка;
испытание.

Так и в нашем случае, советуется рассматривать все поэтапно.

Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

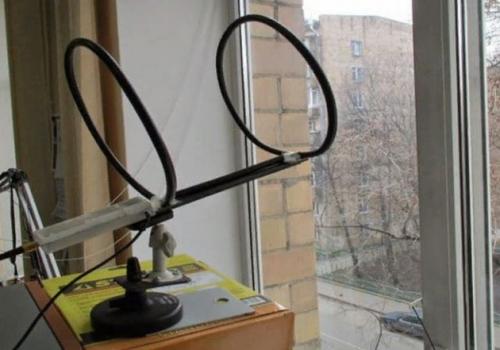

Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.
Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.
Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.

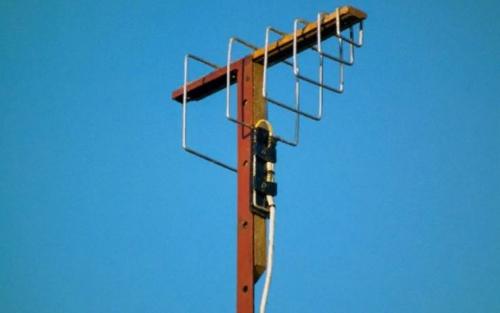

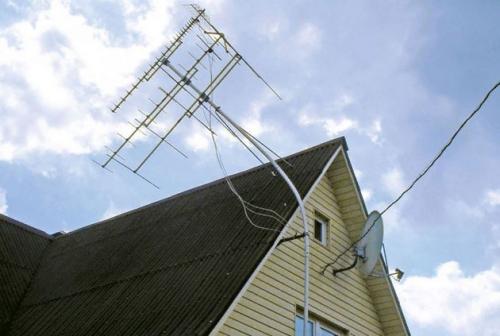

Уличная антенна для телевизора дальнего приема . Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

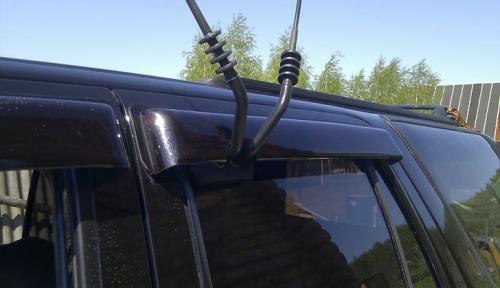

Как сделать автомобильную ТВ антенну своими руками

Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства. Устройство позволяет принимать сигнал, сама конструкция простая — ее даже можно сделать самостоятельно.

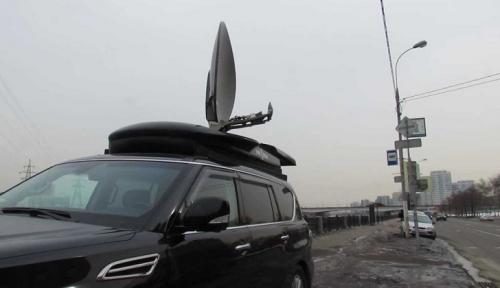

Как обустроить ТВ в автомобиле

Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна.

Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом,

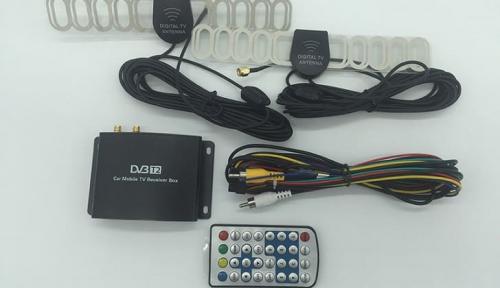

ТВ-приемники бывают 2 типов: тюнеры и жидкокристаллические аналоговые.

Разработаны специальные модели, которые настроены на вещание по стандарту DVB-T.

Перед выбором телевизионного прибора нужно задуматься о подходящей антенне для авто. У встроенных приемников активная антенна авто ТВ, так что качество принимаемого сигнала высокое. Наружные относятся к пассивным и усилителя не имеют.

Критерии выбора антенны

Выбирая ТВ антенну в авто, нужно обращать внимание на следующие критерии.

Параметры

Нужно проверить, чтобы она соответствовала тем задачам, которые на нее возлагаются. Например, если планируется работа магнитолы, а телевидение не установлено в транспортное средство, то достаточно и радиоантенны. GPS или GSM-антенна позволяет принимать качественный сигнал не только для радио, но и для телевидения. Такой комбинированный вариант поддерживает работу всех современных коммуникационных средств в транспортном средстве.

Спутниковая является универсальной — это оптимальный вариант для ТВ. Но нужно учитывать расходы на установку автомобильной антенны такого типа.

Место крепления

Если машина имеет обтекаемую форму, и нельзя допускать, чтобы что-то сильно мешало снаружи, то лучше всего выбирать внутрисалонное крепление автомобильной антенны.

Для наружных понадобится дополнительное оборудование (удлинитель).

Тип

В данном случае учитывается, активная или пассивная антенна.

Производитель

Самыми популярными являются Корона, Orion, Supra, Philips. Многие предпочитают импортное оборудование, хотя оно не всегда комфортно.

Метровые волны зарубежные модели принимают намного хуже, чем отечественные устройства.

Режим «город»

Он создан для защиты от помех, которые появляются во время передвижения по городу.

Они возникают из-за мобильной связи, электрических сетей и др.

Режим «турбо»

Если транспортное средство находится за городом, где принимающая станция далеко, то благодаря режиму удается достичь качественного приема.

Все эти факторы обязательно нужно учитывать при выборе ТВ-антенны в автомобиль.

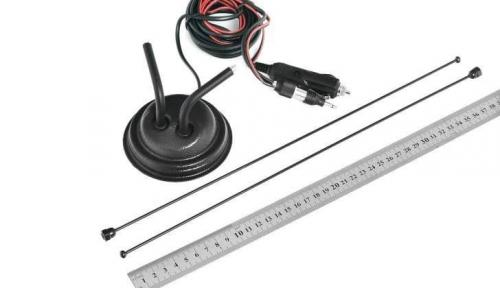

Виды и способы их установки

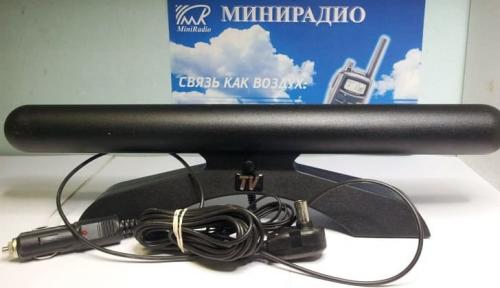

Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.

Что касается последних, то они являются активными и имеют хороший прием за счет усилителя. Срок службы у внутрисалонных намного больше, чем у наружных, так как они меньше подвергаются механическим повреждениям, действию осадков и прочим неблагоприятным факторам.

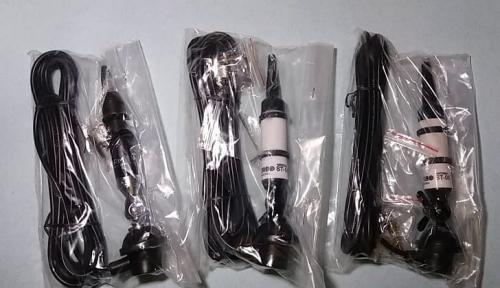

Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.

Некоторые считают, что у наружной конструкции прием намного качественнее, но вопрос является спорным, так как влияет не высота приспособления, а другие факторы.

Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.

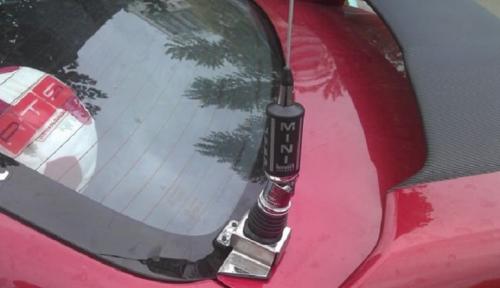

Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.

Кроме того, созданы комбинированные модели.

Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.

Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.

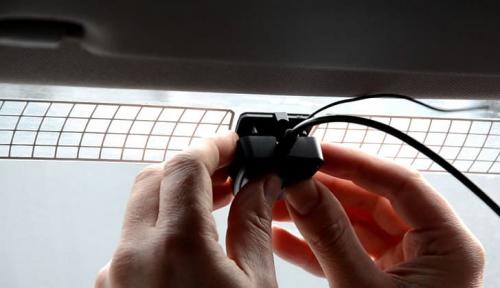

Как сделать своими руками

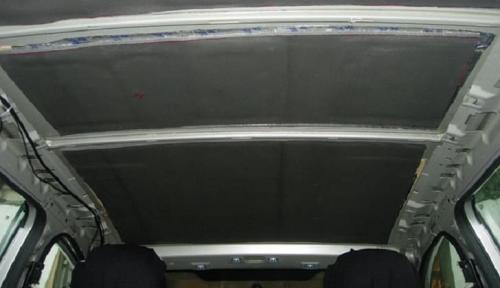

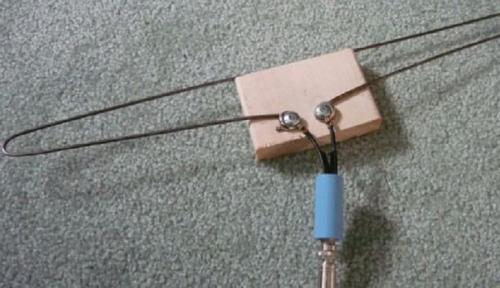

Чтобы изготовить внутреннюю автомобильную ТВ-антенну своими руками, понадобится следующее:

Взять провод МГТФ 0,5 и расположить его возле краев стекла сзади. Верхняя сторона должна быть более узкой.
Проверить, в каком положении находятся полюса. Нужно добавить провода для конденсатора и кабель РК-50.
Сам конденсатор закрепить в центре заднего стекла. К нему оба провода располагаются вертикально.
Кабель запаять.
Подключить антенну через разъемы, которые используются для связанного оборудования.

Внешнюю систему тоже можно соорудить самостоятельно. Чтобы усилить проводимость сигнала, требуется закрепить несколько телескопических антенн от радиоприемника. Корпус для всего изделия подойдет от польской модели. Чтобы происходила подача питания на усилитель, необходимо припаять провода к разъему для активной антенны.

Потом кабель пропустить и проверить, чтобы он не был зажат.

Зафиксировать его к разъему, а после этого подключить к выходу на магнитоле, включающей усилитель. Аккуратно зафиксировать провода плюс у ТВ-штекера. Вставить его в гнездо.

Чем выгодно самодельное устройство

Самодельная антенна для автомобильного телевизора не имеет большую дальность либо сверхприем сигнала, но по этим характеристикам устройство не уступает фирменным. Оно подойдет и для езды по городу, и на природе.

Не понадобится и согласующее устройство, для которого нужно не только количество витков рассчитывать, но и подобрать провод нужной толщины, а потом делать герметизацию. К тому же придется тратить средства на дополнительные материалы.

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

Внутренние – расположенные сверху или рядом с телевизором;
Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

Во-первых, наличию большого количества вышек;
Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество TV-сигнала.

Видео Цифровая антенна своими руками (для DVB-T2)

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

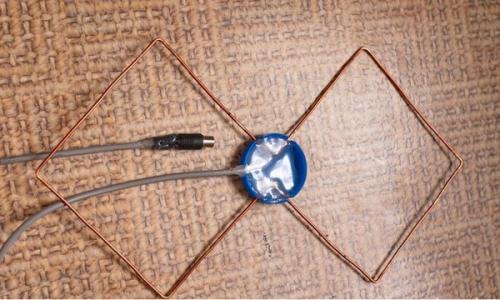

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

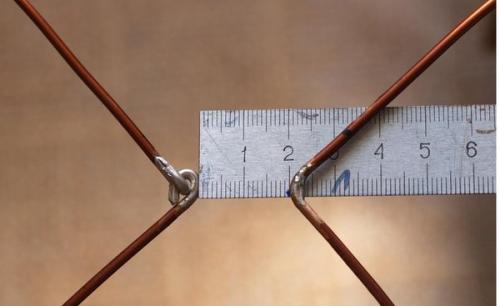

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.
