Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

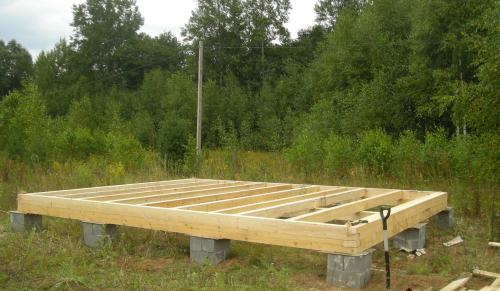

Опорно-столбчатый фундамент состоит из нескольких столбов, входящих в грунт на определённую глубину. Оголовки столбов жестко связаны между собой ростверком. Данный тип фундаментов используется, в большей степени, для домов облегченной конструкции (например, дома каркасного типа или небольшие дома из бруса) и без подвала.

Для какого дома можно выбирать столбчатый фундамент

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Ввиду того, что опорно-столбчатый фундамент обладает небольшой несущей способностью и малой устойчивостью, он подходит не для всех типов домов. Дом, который планируется возводить на фундаменте такого типа, должен обладать небольшим весом и при строительстве должен быть использован материал, обладающий большим пределом прочности.

Также из-за того, что опорные столбы заглублены в грунт, обустройство подвала, в таком доме, практически невозможно. Исходя из этих соображений, можно понять, что опорно-столбчатый фундамент наиболее всего подходит для домой каркасного типа и каркасно-щитового типа. Также возможно возводить на таком фундаменте временные подсобные помещения или небольшие дома из тонкого бруса.

Особенности технологии столбчатого фундамента для каркасного дома

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Материалом для изготовления опорно-столбчатого фундамента может служить как дерево, так и камень. Деревянные столбы – не имеют большого срока службы, поэтому их целесообразно применять только при сооружении временных построек. Материалом для каменного фундамента могут служить бетонные блоки, гранит или кирпич железняк. Наиболее распространено возведение столбчатого фундамента путём заливки труб бетоном.

Ростверк

Ростверк, который связывает оголовки столбов фундамента, может быть сооружен из бетонных или деревянных балок. Также в некоторых случаях производится заливка ростверка бетоном, что позволяет получить жесткую конструкцию из железобетона.

Грунт

Наибольшее внимание следует обратить на грунт, на котором планируется возводить фундамент дома. Если грунт торфянистый и обладает большой усадкой, то применение опорно-столбчатого фундамента на таком грунте категорически недопустимо. Также грунт влияет на глубину залегания столбов, их количество и многие другие факторы при возведении любого фундамента.

Этапы возведения опорно-столбчатого фундамента своими руками

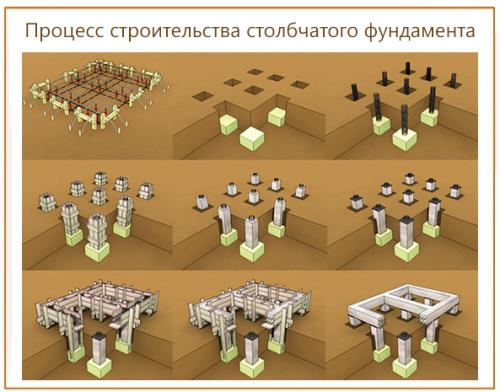

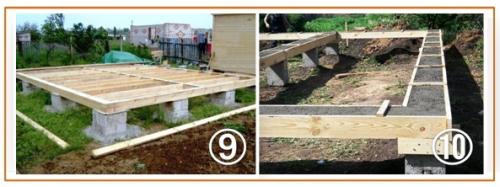

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Подготовка площадки

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

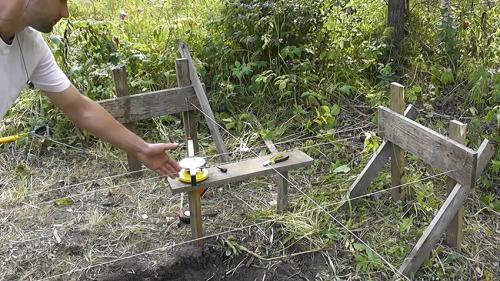

Подготовка начинается с расчистки площадки и расчету и разметке местоположения опорных столбов будущего фундамента. Площадка полностью очищается от всяческого мусора и травы, что позволяет сделать разметку более точной. Нанесение разметки практически не отличается от разметки под любой другой фундамент. Первым делом необходимо разметить положение внешних стен будущего дома, после чего отмечается местоположение внутренних стен.

После того, как разметка стен произведена, необходимо отметить положение будущих столбов. Расчет количества столбов зависит от многих факторов, таких как толщина стен, тип грунта и т.д. Следует помнить, что расстояние между столбами не должно превышать 200 сантиметров, но зачастую столбы устанавливают на расстоянии 150 сантиметров друг от друга.

Также не следует забывать и о столбах, которые будут подпирать внутренние стены. Иногда, если площадь комнаты планируется большой, следует устанавливать столбы для подпорки, что придаст полу дополнительную большую жесткость.

Земляные работы

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

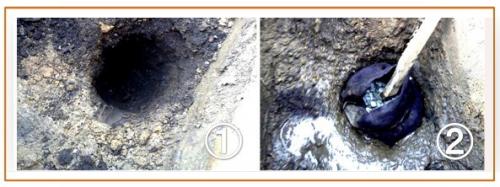

Перед тем, как начать копать скважины под трубы, необходимо определиться с глубиной заложения фундамента. Различают фундаменты с мелким заглублением и глубокие фундаменты. Фундаменты с мелким заглублением предполагают глубину скважин от 40 до 80 сантиметров. Глубокий же фундамент заглубляют на глубину 150-200 сантиметров, а иногда и больше. Данная глубина рассчитывается в зависимости от типа грунта, глубины его промерзания, суммарного веса строения и площади основания.

В общих чертах, произведение суммарной площади основания на несущую способность грунта должно быть больше суммарного веса дома. В средней полосе России, глубина залегания опор в основном выбирается 150 сантиметра. Скважины копают при помощи экскаватора или с использованием бура. Использование бензинового бура сократит время копания скважин, и стоимость фундамента в целом будет ниже, чем с привлечением спецтехники. После того, как скважины выкопаны, на дно скважин укладывают специальную дренажную подушку, которая состоит из песка и щебня. Толщина слоя песка равняется примерно 10-20 сантиметров, толщина слоя щебня такая же.

Монтаж столбчатых опор

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

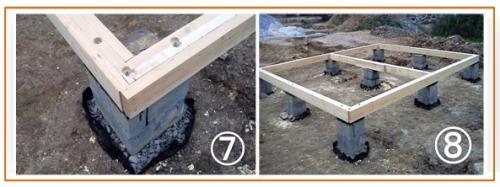

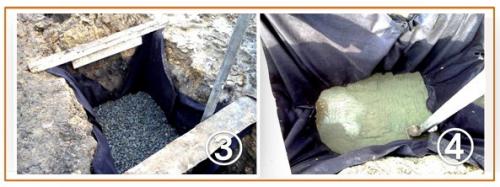

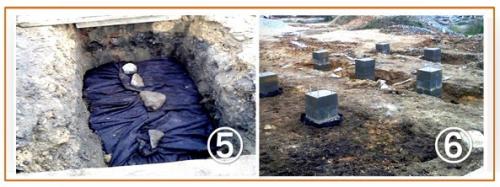

После того, как скважины выкопаны, пришла пора установить опалубку для будущих опор. Лучшим материалом для опалубки являются пластиковые трубы или трубы из асбеста. Если грунт на участке имеет способность к вспучиванию, тогда, желательно, чтоб сами опоры были гладкие. Для этого отлично подходит пластиковая несъемная опалубка. Опоры заливаются в два этапа, на первом этапе внутрь опалубки заливается цементно-гравийная смесь высотой примерно 20-30 см, после чего опалубку приподнимают на эту же высоту (20-30 см).

Далее, пока цементно-гравийная подушка не отвердела, в неё инсталлируется арматура. Армирование столбов фундамента проводят с целью увеличить несущую способность фундамента в целом. В качестве армирующего элемента следует использовать стальную арматуру диаметром 8-12 мм. Использование пластиковой арматуры – не рекомендуется. Прутья арматуры располагаются вертикально внутри опалубки. Их следует брать такой длинны, чтобы после окончательной заливки бетона, оставались свободные концы 20-30 сантиметров. Эти концы в дальнейшем будут использоваться для монтажа ростверка. После того, как арматура установлена и цементно-гравийная подушка окончательно отвердела, опалубку заливают бетоном марки не ниже М-200. Перед тем, как обустраивать ростверк, следует дождаться полного отвердения бетона в опалубках.

Обустройство ростверка

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Последний этап самостоятельного изготовления опорно-столбчатого фундамента это обустройство ростверка. Ростверк это верхняя надземная часть столбчатого фундамента, благодаря которой распределяется равномерно, поэтому необходимо, чтобы оголовки столбов были жестко соединены с балками. Существует два вида ростверка – это раздельный ростверк и монолитный. При раздельном ростверке, бетонные блоки укладываются на оголовки столбов.

Монолитный ростверк можно изготовить как заливкой бетона с арматурой в опалубку целиком, так и монтажом железобетонных конструкций, с последующей частичной заливкой перекрытия. Монолитный ростверк имеет ряд преимуществ перед раздельным и на слабых грунтах или на грунтах с большим уклоном, использование монолитного ростверка является лучшим вариантом из возможных вариантов постройки фундамента.

Забирка и отмостка опорно-столбчатого фундамента

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

Забирка – это перегородка, которая устанавливается в цокольной части строящегося дома, по всему периметру, для защиты от гниения, для лучшего сохранения тепла и, конечно, для лучшего внешнего вида. В зависимости от материала, используемого при создании забирки, она заглубляется в грунт или нет. Если грунт состоит из глины, то снизу забирки делают песчаную подушку толщиной 20 см. Наиболее распространенными материалами при постройке забирки являются керамический кирпич, сайдинг, натуральный камень.

С внутренней стороны дома забирку утепляют сухой землёй или песком. Для проветривания подполья необходимо предусмотреть вентиляционные отверстия, которые должны располагаться не ниже чем на 15 сантиметров от уровня грунта. Отмосткой является асфальтовая или бетонная полоса, проходящая по периметру дома и имеющая уклон от здания. Отмостка предохраняет грунт от промерзания (а значит, позволит уменьшить вспучивание грунта) и защищает фундамент от внешних вод, например при дожде. Ширина отмостки должна быть больше выступа крыши, не менее чем на 20 сантиметров.

Столбчатый фундамент для каркасного дома своими руками пошаговая инструкция. Столбчатый фундамент своими руками для каркасного дома

В общих чертах, опорно-столбчатый фундамент является наиболее популярным видом фундаментов у застройщиков на сегодняшний день. Благодаря простоте изготовления – заложить фундамент такого типа для своего будущего дома под силу небольшой команде из двух или трёх человек. Материалы и способы изготовления делают столбчатый фундамент наиболее экономически выгодным для фундамента под дом каркасного или каркасно-щитового типа.

Устройство столбчатого фундамента своими руками для каркасного дома. Устройство столбчатого фундамента

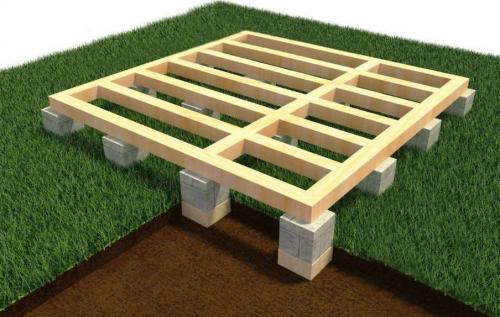

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Устройство столбчатого фундамента своими руками для каркасного дома. Устройство столбчатого фундамента

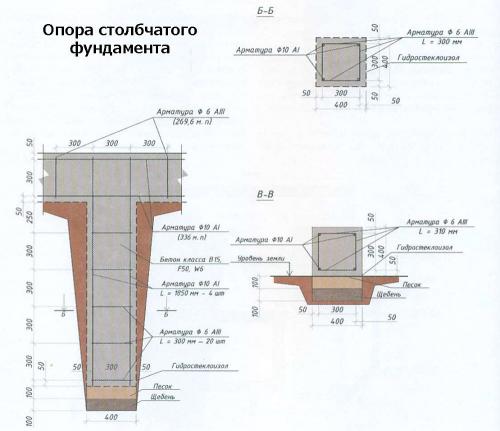

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см. В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Устройство столбчатого фундамента своими руками для каркасного дома. Устройство столбчатого фундамента

Столбчатый фундамент своими руками для каркасного дома: обзор

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.Столбчатый фундамент своими руками для каркасного дома: обзор

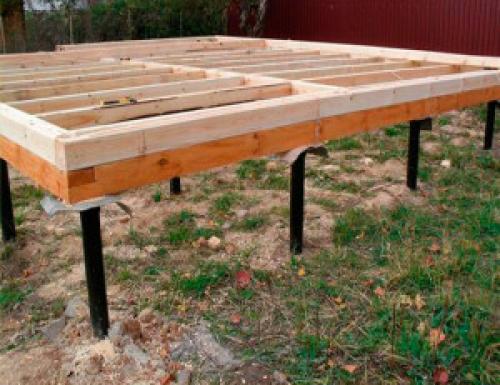

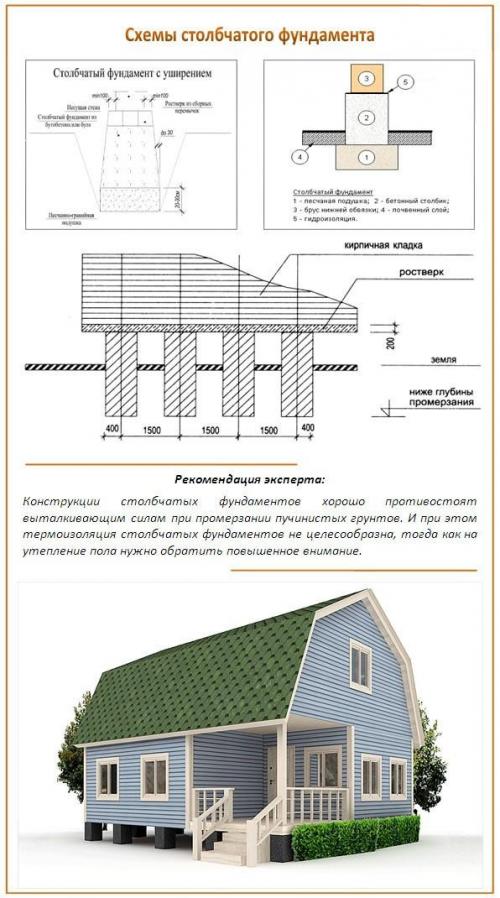

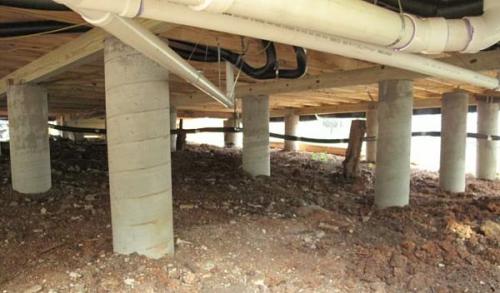

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Столбчатый фундамент своими руками для каркасного дома: обзор

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

Мелкозаглубленный столбчатый фундамент своими руками для каркасного дома. Самостоятельный монтаж столбчатой основы от «а» до «я»

Мелкозаглубленный столбчатый фундамент своими руками для каркасного дома. Самостоятельный монтаж столбчатой основы от «а» до «я»Самостоятельно заложить столбчатый фундамент, особенно мелкозаглубленный, не составит особого труда. Но усилия приложить стоит, ведь от правильного монтажа основы зависит дальнейшая судьба всего здания, а ремонт данного типа фундамента обойдется в приличную сумму.

Несколько несложных шагов, и результат не заставит себя ждать:

Шаг 1. Перед работой нужно подготовить участок – очистить его от растительности и немного разровнять почву.

Шаг 2. Наносится разметка. Очень важно сверяться с проектом. Столбы должны будут находиться конкретно под углами постройки, а также в точках пересечения и соединения стен. Центральные оси столба и стены, опирающейся на него, обязаны совпадать. Общая сумма опор и их местоположение вычисляют относительно нагрузок и несущих способностей почвы.

Шаг 3. Выкапываются углубления для опор. Если столбы цельные, то ямы роют в соответствии с их размерами и формами, при этом учитывается несъемная опалубка. Если опоры делаются из кирпича – выкапываются более широкие углубления. Глубина ям зависит от уровня промерзания почвы.

Шаг 4. Готовится подушка под столбы. На дно ямы сыпется щебенка или песок, далее их утрамбовывают и сверху укладывают лист гидроизоляции (рубероид), чтобы во время бетонирования смесь не стекала вниз.

Шаг 5. Начинается установка опалубки. Стены ее стоит защитить гидроизолирующим материалом. После этого внутри устанавливается арматурный каркас, который изготавливается из металлических прутов, объединяемых проволокой. Если планируется скрепление опор ростверком, важно позаботиться об увеличении арматурного скелета столбов, чтобы соединить его с арматурой такого основания.

Шаг 6. Делается бетонная заливка. Смесь укладывается вплотную, для лучшего эффекта нужна утряска вибратором через каждые 20 см.

Шаг 7. После полного высыхания бетона, его верхняя часть покрывается гидроизоляцией. Если в планах есть скрепление столбов цельным бетонным основанием, стоит пропустить этот шаг (гидроизоляция укладывается уже после изготовления ростверка).

Видео Как сделать столбчатый фундамент своими руками

Ленточно столбчатый фундамент своими руками пошаговая инструкция. Устройство и монтаж ленточно-столбчатого фундамента

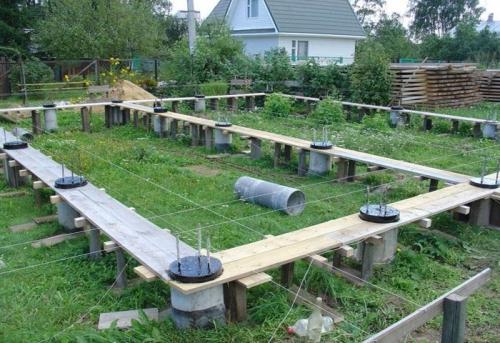

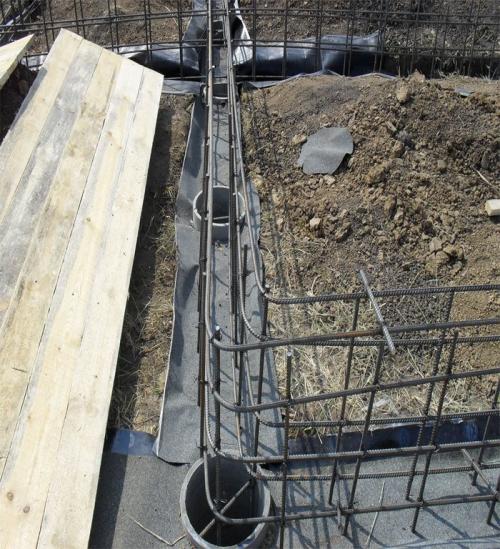

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв – пучинистых, песчаных или болотных. Данная постройка устанавливается в основном для деревянных или деревянно-каркасных домов. Для него характерна неоспоримая прочность и долговечность. В нашей статье мы обсудим все особенности данного вида и узнаем, как сделать его самостоятельно.

Компоненты конструкции

Ленточно-столбчатый фундамент – это такой вид основания постройки, который имеет форму монолита и подходит для сложных почв

Основные составляющие фундамента:

  • Конструкции для опоры — столбы;
  • Ростверки — ленты.
  • Каркас для армирования;
  • Внутренние сваи.

Лента дает возможность закрытия подпола строения, что дает возможность пережить избыток влаги. Кроме этого, данный компонент образует поверхность, которая может применяться для кладки пеноблоков и кирпичей.

Преимущества данного вида фундамента

Ленточно столбчатый фундамент своими руками пошаговая инструкция. Устройство и монтаж ленточно-столбчатого фундамента

Все работы по строительству и заливке может выполнить даже не специалист

Столбчато-ленточный фундамент имеет такие преимущества:

  • Защитная система от воздействия вибрации;
  • Боковые участки создают опору;
  • Низкая трудоемкость. Все работы по строительству и заливке может выполнить даже не специалист. Поэтому выполнить работу самостоятельно очень легко. Ленточная часть располагается над почвенным покровом, что уменьшает количество необходимых затрат раствора.
  • Небольшая потеря тепла, так как большая часть конструкции не контактирует с линией промерзания грунта.

Виды столбов

Ленточно столбчатый фундамент своими руками пошаговая инструкция. Устройство и монтаж ленточно-столбчатого фундамента

Существуют различные виды столбов для данного вида фундамента

Существуют такие виды столбов для данного вида фундамента:

  1. Набивной столб — прямая установка в специальные строительные скважины, куда и добавляется раствор;
  2. Буронабивной столб – мало затратный и способен к высокой не сущности. Данный вид можно залить бетоном без трубы.

Внимание! Иногда монтируются одиночные конструкции опоры, например, в местах с самым высоким уровнем нагрузки.

Подходящий материал для данных фундаментов

Ленточно столбчатый фундамент своими руками пошаговая инструкция. Устройство и монтаж ленточно-столбчатого фундамента

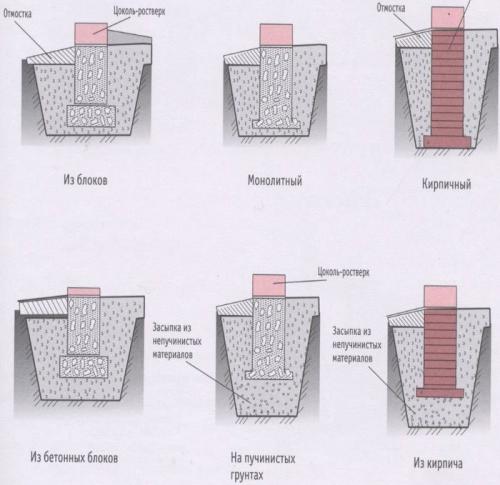

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор

Столбчато-ленточный фундамент требует особого внимания к выбору материала для опор. Лучше всего для таких целей подходят такие компоненты:

  • Кирпичи;
  • Блоки из бетона;
  • Металлические трубы;
  • Асбестоцементные трубы;
  • Дерево.

Столбчатый фундамент своими руками. Виды по глубине заложения

Столбчатый фундамент своими руками. Виды по глубине заложения Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

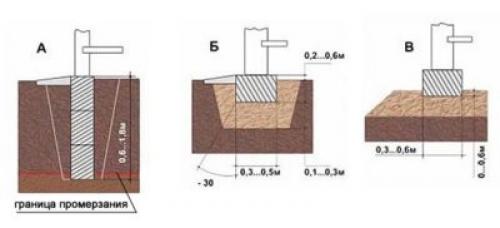

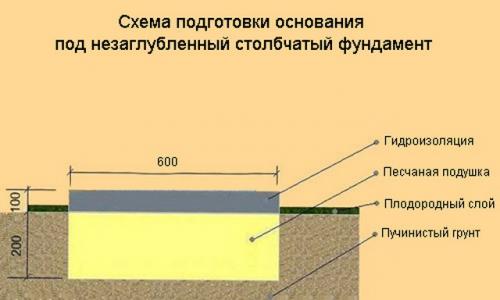

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.   Основное требование к данной конструкции – не касаться грунтовых вод.

Столбчатый фундамент своими руками. Виды по глубине заложения

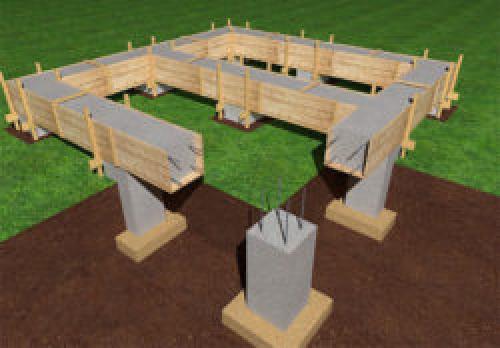

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Столбчатый деревянный фундамент своими руками. Преимущества и недостатки фундамента из дерева

Столбчатый деревянный фундамент своими руками. Преимущества и недостатки фундамента из дерева

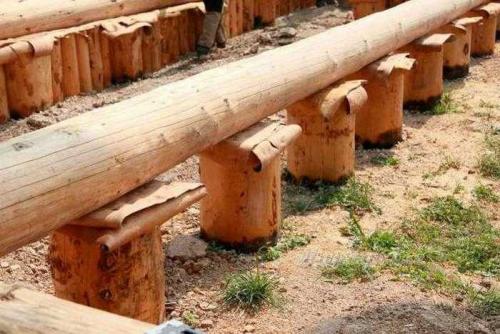

Для монтажа деревянного фундамента столбчатого типа необходимо использовать только те сорта древесины, которые устойчивы к воздействию влаги

Деревянный фундамент из отдельно стоящих опор отличается целым рядом преимуществ, которыми являются:

  • Простота устройства основания для дома;
  • Низкая затратность на проведение работ;
  • Отличная теплоизоляция дома на деревянном фундаменте, поскольку именно дерево отлично сохраняет природное тепло и не позволяет холоду от грунта пробираться в здание;
  • Дерево обладает свойством упругой деформации, что делает такие столбы-опоры максимально износостойкими под воздействием движения грунта и давления дома на них.

К недостаткам деревянного фундамента можно отнести низкий срок службы, исчисляющийся несколькими десятками лет. Особенно эта негативная сторона древесины может проявиться на переувлажненных грунтах.

Стоит отметить, что разные сорта дерева имеют свой, отличный от других, срок службы:

  • Так, дубовые опоры могут прослужить в среднем 15 лет, а при условии качественной обработки их антисептиком срок службы удастся повысить до 27-32 лет;
  • Лиственница итого прослужит меньше — всего 7-8 лет. Если же дерево обработать перед монтажом, то удастся повысить эксплуатационный срок этих пород дерева до 11-15 лет.

Однако даже такой минус не мешает древесному фундаменту быть востребованным особенно в кругах дачников-самоделов.
