Как сделать телевизионную антенну своими руками с усилителем. Принцип сборки

25.06.2019 в 16:34

Как сделать телевизионную антенну своими руками с усилителем. Принцип сборки

Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.

Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.

Основными элементами, которые могут понадобиться, – это телевизионный кабель , металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.

Элементы приёмного устройства, особенно через которые будет проходить полезный сигнал, лучше соединять пайкой  > ё

Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.

Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.

При слишком слабом сигнале может потребоваться усилитель.

Итак, как должна быть сделана телевизионная антенна своими руками:

  • Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
  • Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;
  • Должна быть защищена от помех;
  • Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.

Как сделать простую телевизионную антенну своими руками. Как сделать антенну для телевизора своими руками

Телевидение сегодня, и двадцать лет назад — это две большие разницы. Изменилось количество каналов, диапазон передачи, формат вещания. Но, по сути, принцип передачи телевизионного сигнала остался прежним. По воздуху распространяются радиоволны определенной частоты, их можно принимать с помощью антенны и направлять на тюнер телевизора. Кабельные и оптоволоконные системы передачи TV сигнала рассматривать не будем, равно как и IPTV (вещание с помощью сети интернет и SMART телевизоров).

Как пару десятилетий назад, так и сегодня, у экономных хозяев возникает резонный вопрос: как сделать антенну для телевизора своими руками? И если при СССР, действительно была проблема в приобретении качественной TV антенны (тотальный дефицит), то сегодня телевизионная антенна делается своими руками исключительно из соображений экономии.

Как сделать простую телевизионную антенну своими руками. Как сделать антенну для телевизора своими руками

Варианты самодельных конструкций: общие принципы

В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.

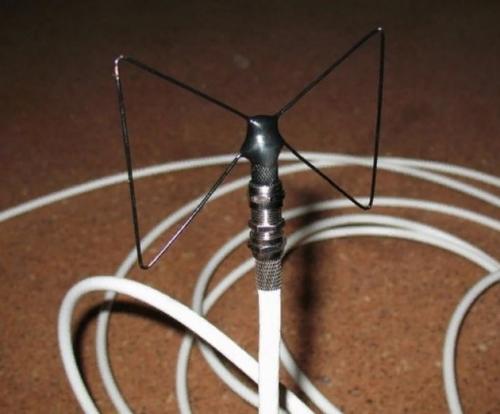

  • Комнатная антенна . Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.Как сделать простую телевизионную антенну своими руками. Как сделать антенну для телевизора своими рукамиКачество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.

    Информация: Комнатный вариант, это не обязательно классические «рожки», установленные сверху ТВ приемника. Изделие может быть расположено на стене, в оконном проеме, внутри застекленной лоджии.

    Как сделать простую телевизионную антенну своими руками. Как сделать антенну для телевизора своими руками

    Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.

  • Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.Как сделать простую телевизионную антенну своими руками. Как сделать антенну для телевизора своими рукамиКонструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.

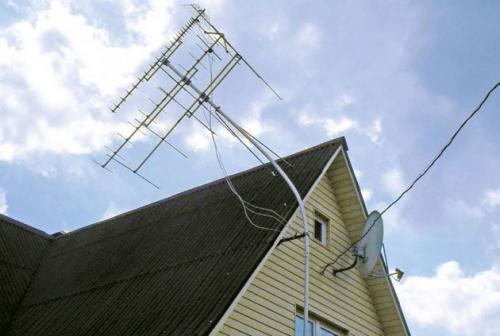

  • Уличная антенна для телевизора дальнего приема . Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.Как сделать простую телевизионную антенну своими руками. Как сделать антенну для телевизора своими руками
  • Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.

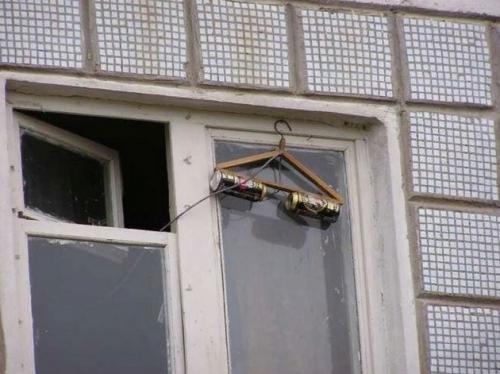

Телевизионная антенна своими руками из подручных материалов. Идея №1 – Пивные банки в ход!

Такой вариант самодельной телевизионной антенны является наиболее простым и быстрым в изготовлении. Максимальное количество каналов, которое будет предоставлено в Ваше распоряжение — 7, но эта цифра может немного варьироваться в зависимости от региона.

Чтобы сделать антенну для телевизора из пивных банок, Вам понадобятся следующие материалы:

  • 2 маленьких самореза, именуемых также «клопами»;
  • 2 подготовленных пивных банки (пустые, вымытые и высушенные);
  • от 3 до 5 метров телевизионного кабеля (можно взять от вышедшего из строя устройства);
  • паяльник и олово (для лучшей фиксации контактов), наличие не является обязательным;
  • шуруповерт;
  • деревянный тремпель;
  • изолента либо скотч.

Все материалы найти в доме не будет проблемой, поэтому подготовив их сразу же переходим к делу.

Для того чтобы сделать самодельную антенну из банок, нужно выполнить следующие этапы:

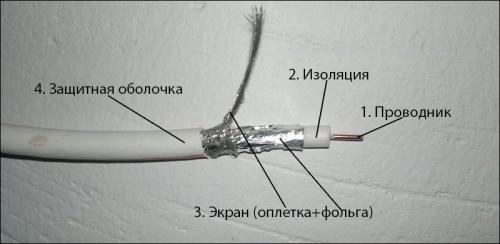

  1. Подготавливаем кабель. Сначала на расстоянии 10 см от края нужно сделать надрез и снять часть верхнего слоя изоляции. Открыв доступ к экрану, сворачиваем его в один виток. После этого срезаем средний изоляционный слой, оголяя тонкую медную жилу кабеля. Что касается второго конца проводника, там должен быть обычный штекер.
  2. Подготавливаем банки. С емкостями, которые выступят в качестве приемника сигнала, сложностей также не возникнет. Сначала нужно подобрать оптимальные габариты пивных банок. Лучше использовать литровые, но если такие отсутствуют, неплохо справятся с задачей емкости объемом 0,5 и 0,75 литров.

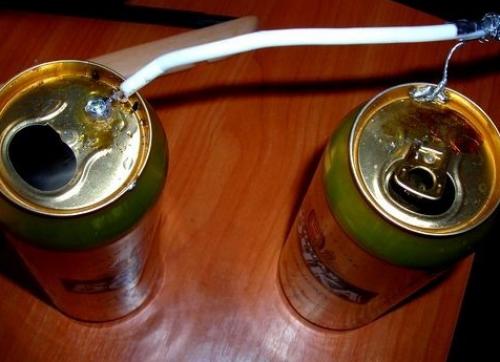

  3. Подводим контакты. На данном этапе скрученный экран кабеля закрепляется к одной банке, а сама медная жила к другой. Фиксация осуществляется клопами с помощью шурповерта. Для того чтобы сделать качество картинки на экране телевизора более высоким (качество передачи сигнала), рекомендуется зафиксировать провод не только клопами, но и с помощью паяльника (немного прихватить). Результат должен выглядеть так:
  4. Собираем самодельную антенну для телевизора. Приемник сигнала готов, теперь делаем несущую конструкцию, которой у нас выступает тремпель. С помощью изоленты фиксируем емкости к тремпелю (как показано на фото). Обращаем Ваше внимание на то, что банки должны находиться строго на одной прямой, иначе самоделка не будет работать так, как хотелось бы.
  5. Настраиваем антенну для телевизора. Теперь нужно поэкспериментировать с оптимальным расстоянием между банками, а также местом подвешивания устройства, чтобы самоделка ловила много каналов. Включаем ТВ и определяем, как именно должны располагаться приемники и где наиболее подходящее место для работы. На этом технология создания и завершается. Телевизионная антенна своими руками из подручных материалов. Идея №1 – Пивные банки в ход!

Видео ЛУЧШАЯ Т2 АНТЕННА ДЛЯ ТЕЛЕВИЗОРА СВОИМИ РУКАМИ

Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

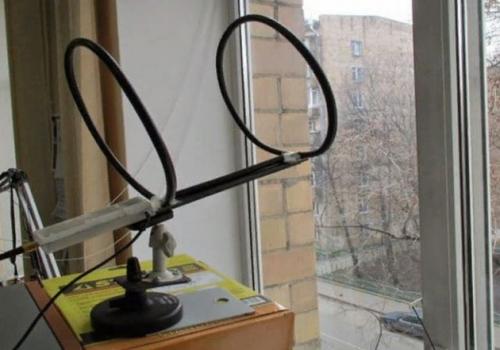

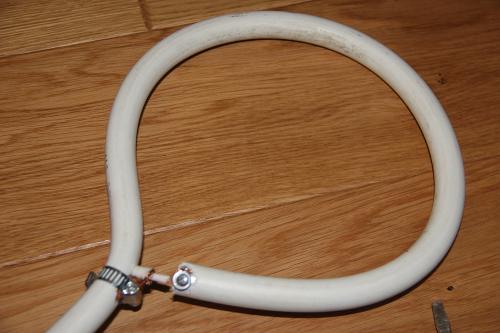

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

  1. Приготовьте кусок кабеля 53 см.
  2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
  4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
  5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
  6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

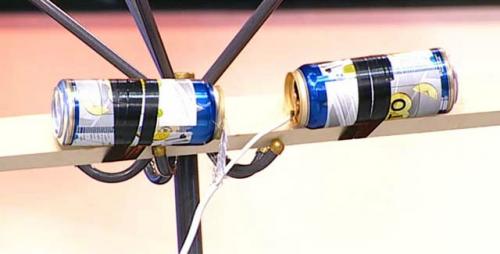

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

  1. Возьмите две обычные пивные банки.
  2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
  4. Разместите в отверстия саморезы.
  5. Зачистите конец антенного кабеля.
  6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.

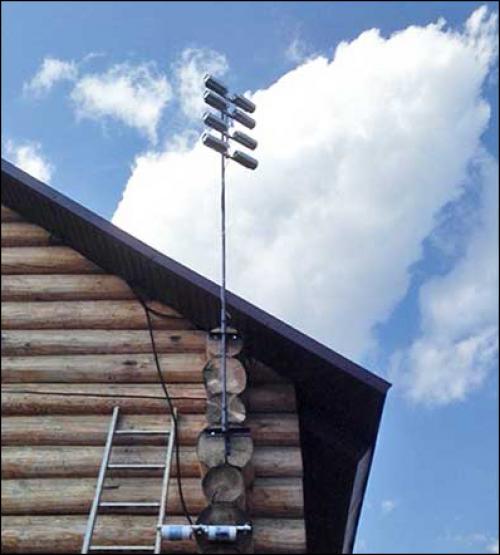

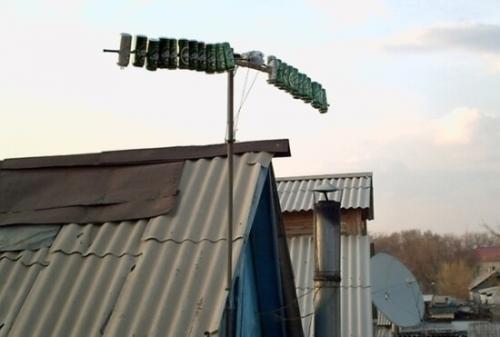

  8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
  9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
  10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

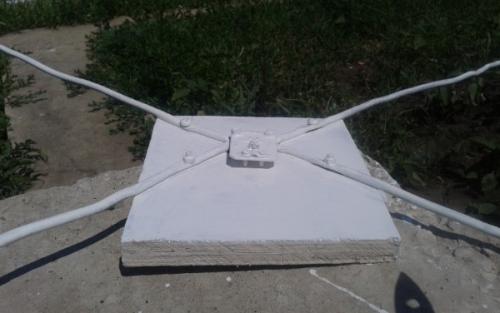

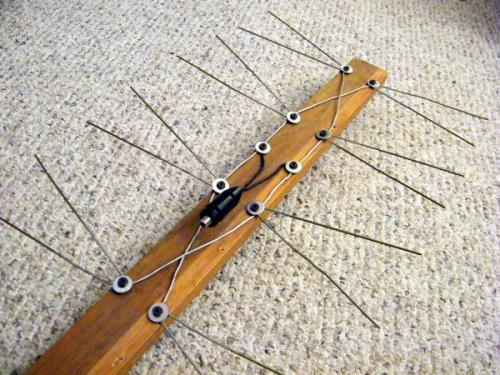

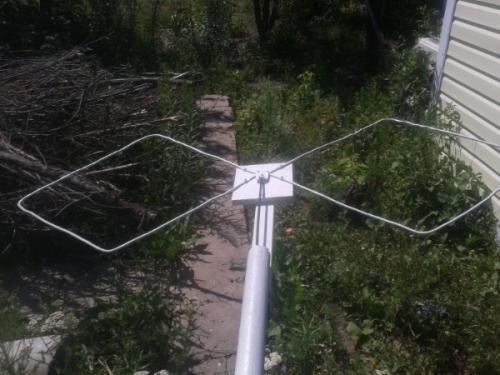

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

  1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
  2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
  4. Закрепите конструкцию на диэлектрическую основу. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

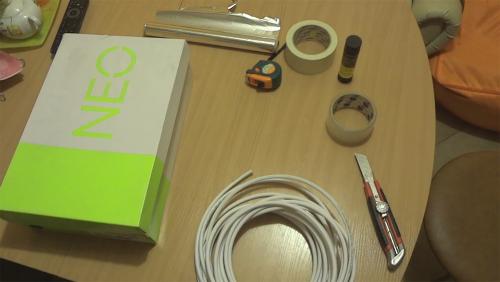

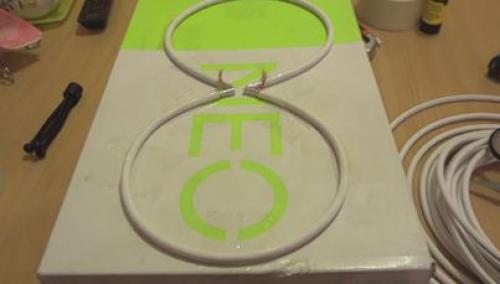

Своими руками можно легко смастерить антенну из картонной коробки:

  1. Возьмите обычную картонную коробку, например, из-под обуви. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

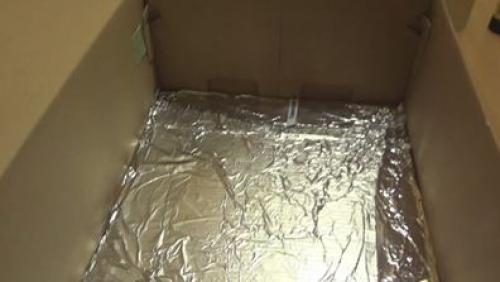

  2. Наклейте на дно слой фольги. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

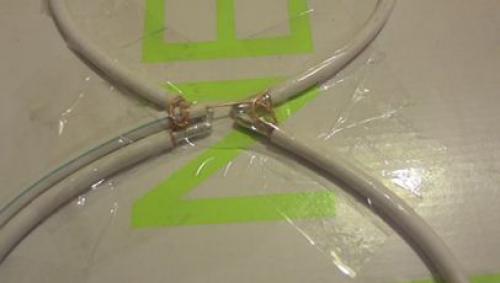

  3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов. Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну
  5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

Как своими руками сделать телевизионную антенну своими руками. Логопериодическая конструкция

Конструкция данного типа по своей сути является собирающей линией с попеременно установленными на нее половинками диполей. То есть длина куска проволоки, образующей полудиполь, будет равна  λ/4. Устройство данного типа показано на рисунке.

Как своими руками сделать телевизионную антенну своими руками. Логопериодическая конструкция

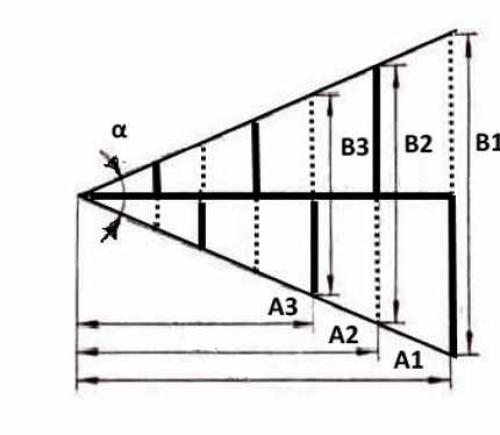

Схема устройства ЛПА

Сделанные своими руками уличные антенны для телевизионного сигнала могут дать усиление до 25 дБ, комнатные – около 12 дБ. Учитывая, что ЛПА – это практически идеальное устройство для приема как аналоговых, так и цифровых сигналов, имеет смысл рассказать, как осуществляется расчет ее параметров. Для этого следует знать значение показателя прогрессии τ (в нашем случае оно от 0,7 до 0,9), а также величину угла раскрыва α (30-60°).

Используя соотношение τ=B2/B1=B3/B2=Bn/(B(n-1))=A2/A1=A3/A2=An/(A(n-1)) , рассчитать параметры антенны не составит труда.

Заметим, что чем больше τ – тем лучший показатель усиления, в то же время уменьшение угла α позволяет увеличить направленность.

Специфика расчета:

  • в первую очередь, рассчитывается значения В2 и А2;
  • на следующем этапе производится расчет В1 и А1, после чего вычисляются остальные параметры.

Приведем пример расчетов. Допустим, нам необходимо осуществить прием зашумленных цифровых сигналов телевещания на большом отдалении от станции, транслирующихся на ТВК с 26 по 30, то есть на частоте от 510 до 550 МГц (канал и его частота указаны в DVB-T). Соответственно, нам необходимо охватить диапазон волн 588-545 мм.

Исходя из условий, выберем наибольшее значение показателя прогрессии τ=0,9, а угол раcкрыва возьмем минимально допустимый – 30°.

Рассчитаем второй по величине диполь: В2=588/2=294 мм, значит его плечо будет равным 294/2=147 мм. Вычисляем А2= В2/tg15°=294/0.267≈1101 мм.

Находим А1 и В1 через τ, A1=A2:0,9≈1223 мм, B1=B2:0,9≈326 мм.

Рассчитываем остальные параметры:

B3=B2 * 0,9≈264 мм, A3=A2 * 0,9≈990 мм;

В4=В3*0,9≈237 мм, А4=А3*0,9=891 мм.

Зигзагообразная дециметровая конструкция

Данный тип устройств для метровых каналов представляет собой сложную конструкцию, рассчитать и сделать которую, не имея опыта, непросто.

Как своими руками сделать телевизионную антенну своими руками. Логопериодическая конструкция

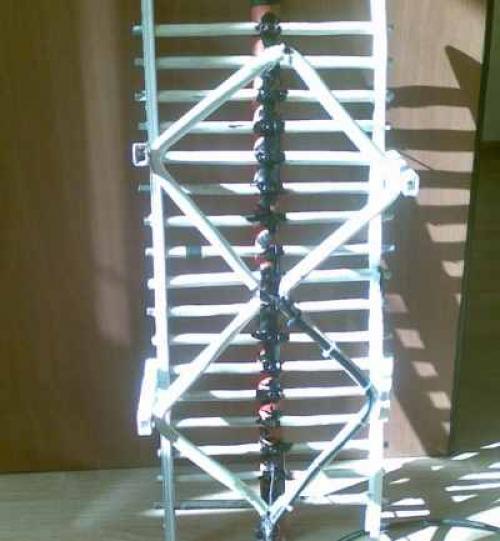

Широкополосная мощная наружная конструкция зикзагообразного типа для приема метрового вещания

Аналог для ДМВ значительно проще, чертежи такой конструкции несложно найти в интернете, один из них показан на рисунке (размеры указаны в миллиметрах). Учитывая небольшие размеры, антенна может использоваться как домашняя.

Как своими руками сделать телевизионную антенну своими руками. Логопериодическая конструкция

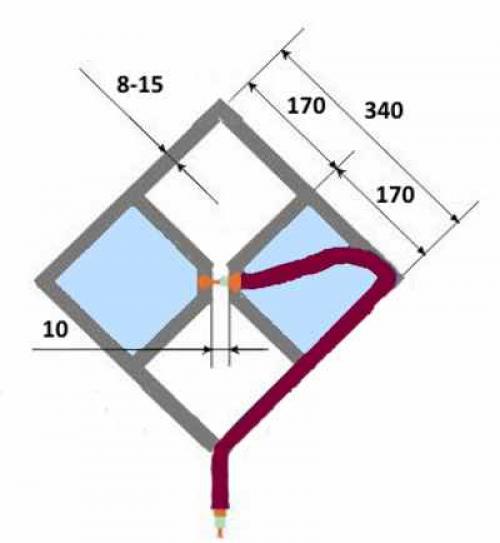

Простая всенаправленная ДМВ антенна для дома или дачи

Для изготовления можно использовать алюминиевые листы или медные трубки, толщина материалов должна быть не менее шести миллиметров.

Антенна для цифрового ТВ своими руками из кабеля. Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

Антенна для цифрового ТВ своими руками из кабеля. Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

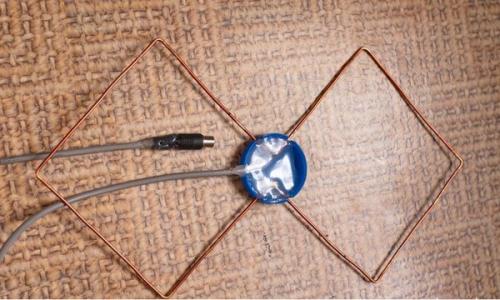

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

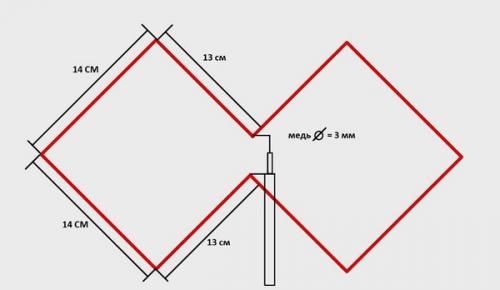

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Антенна для цифрового ТВ своими руками из кабеля. Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

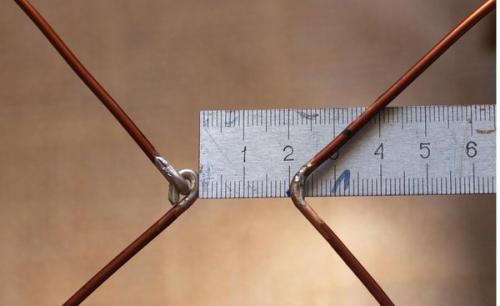

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Антенна для цифрового ТВ своими руками из кабеля. Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Антенна для цифрового ТВ своими руками из кабеля. Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.
