Карбюратор – один из наиболее значимых элементов бензопилы. Правильная топливная смесь снижает расход и продлевает безремонтный срок её работы.

В каких случая требуется регулировка карбюратора?

• Закончилась обкатка двигателя – завод-изготовитель выставляет более богатую смесь для первоначального периода эксплуатации
• Двигатель запускается, но сразу глохнет (вообще не заводится) – возможно, мало топлива в смеси
• Большой выхлоп отработанных газов, повышенный расход топлива – наоборот, идёт перенасыщение смеси
• Положения винтов карбюратора нарушены механическим способом – вследствие вибрации, повреждений частей корпуса

Схемы регулировки большинства пил устроены по схожему принципу.

Для примера возьмём бензопилу Штиль и разберём, как регулировать карбюратор бензопилы.

На корпусе карбюратора находятся 3 винта, обозначенные буквами:

• L – регулирует качественный состав смеси на низких при низких оборотах
• H – тоже самое, только на высоких оборотах
• T – холостой ход, по часовой стрелки увеличивается, против – уменьшается

Для регулировки пилы нужно следовать указаниям пошаговой инструкции:

1. Ознакомиться с документацией изготовителя и восстановить базовые настройки винтов с помощью тонкой отвёртки
2. Убедиться в чистоте фильтров, глушителя, а также в качестве залитого горючего
3. Завести бензопилу, дать ей прогреться до рабочей температуры
4. Вращая винт L, выставить максимальный холостой ход.

   Затем отвернуть L на оборота, в случае вращения цепи – отвернуть винт T

5. Винтом H установить самые высокие обороты.

   Для этого завернуть H до появления перебоев в работе двигателя, затем немного вернуть назад (против часовой стрелки)

6. Вращением винта T добиться малых оборотов на холостом ходу – откручивать его до остановки цепи
7. Проверить правильность регулировки карбюратора на ускорение и максимальную мощность.

Устройство карбюратора на бензопиле Партнер-350. Описание и технические характеристики

Бензопила Partner 350 является примером отличной мастерской пилы, пригодной для осуществления различного рода работа на приусадебном участке, заготовки дров и т. д. Если сравнивать с , то Partner 350 является очень необходимой если речь идет о периодической сфере использования при небольших уровнях нагрузок.

Важно отметить, что агрегат имеет хромированную внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок прибора. Эта бензопила имеет хорошую систему очищения воздуха, маркировки CCS. Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги.

После очистки подготовленный к работе воздух попадет через особые фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы партнер 350, то сообщаем, что разобрать и прочистить его можно легко своими силами. Чтобы отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минутку поработать в пустую. Потом погазуйте несколько раз подряд, но не спеша. Посмотреть

Если наблюдаются «провалы» вдинамичной работе, тогда нужно будет открутить Л-винт L на ¼ его оборота и заново все перепроверить. Как видите, регулировка карбюратора бензопилы партнер 350 своими руками возможна и е представляет собой особой сложности.

Устройство бензопилы ПАРТНЕР 350

Устройство бензопилы партнер 350 достаточно простое для понимания. Если Вы новичок, и не знаете как пилить деревья бензопилой перейдите .Чтобы окончательно вникнуть в схему работы данного агрегата, предлагаем детально ознакомиться с инструкцией пользователя.

Бензопила партнер 350 характеристики:

• Пила бытового типа;
• Оснащена двухтактным двигателем одноцилиндрового типа;
• Удельная мощность системы равна1,8 л.с. (1,3 кВт);
• Кубический объем движка - 36 см;
• Тип старта – ручной;
• Топливный объем - 400мл;
• Масляный объем – 200 мл;
• Тип охлаждающей системы – воздушный;
• Характерны максимальные холостые обороты до 4000 об в минуту;
• Рабочая длина шины - 0.4 м;
• Цепной шаг - 3/8;
• Вид используемого для работы топлива – масло + бензин;
• Номинальный вес около 4.7 кг.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

• Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
• Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
• Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
• Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
• Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить.

Основными составными компонентами карбюратора являются:

• Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
• Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
• Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
• Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты —  винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

• При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
• Удержание верхней крышки производится при помощи трех болтов. Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой. Он выполняет опцию воздушного фильтра.
• Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
• Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор. Снимайте его неспешно.
• Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350. Обратите внимание на то, что данный вид операции считается достаточно трудоемким. Настраивать потребуется поэтапно. Отдельные элементы отличаются небольшими размерами. Важно их не потерять при разборке, настроить.

Карбюратор бензопилы дружба устройство. Конструкция бензопилы Дружба 4



«Дружба» — модель бензопилы. Разработана на ЗМКБ «Прогресс» им. академика А. Г. Ивченко в ноябре 1953 г. Производители — Машиностроительный завод им. Дзержинского (Пермь) и ГУП ПО «Сибприбормаш» (Бийск). Выпускается в массовом производстве с 1955 года. В 1958 году на выставке в Брюсселе была награждена «Золотой медалью». В 90-х годах выпуск пилы и запасных частей к ней освоили также небольшие частные предприятия в различных городах России.

Название «Дружба» было дано в честь трёхсотлетия воссоединения Украины с Россией, отмечавшегося в 1954 году.

    Конструктивные особенности

Двигатель МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного охлаждения, рабочий объём 94 см3, мощность 4 л.с. Двигатель и пильный аппарат выполнены в виде независимых узлов и соединяются друг с другом с помощью фланцевого соединения, фиксируемого хомутом (который крепится к ручкам пилы). Такая компоновка позволяет поворачивать пильный аппарат на любой угол, при необходимость быстро заменять отказавший узел. Благодаря функциональной завершенности и простоте крепления, двигатель бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов постоянного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых условиях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот двигатель был популярен и у любителей строить технику своими руками. В 60-х годах в Московском авиационном институте были предприняты попытки форсировать этот двигатель и устанавливать его на сверхлёгких летательных аппаратах. Были изготовлены лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из 4-х двигателей «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошел лётных испытаний по причине низкой надежности двигателей.

Видео устройство карбюратора бензопилы

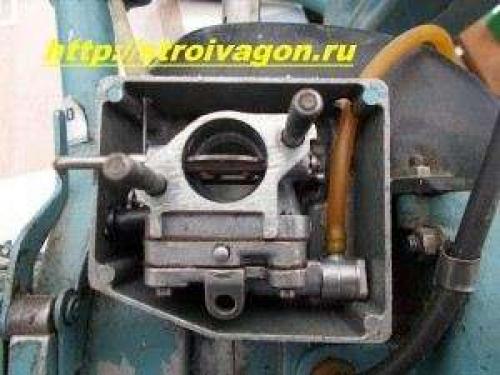

Устройство карбюратор бензопилы Урал. Регулировка карбюратора бензопилы walbro правильно

медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость; — по окончании регулировки винт 3 зафиксировать контргайками 2 (рисунок 1).

4.5.2 Регулировка двигателя на максимальную мощность

Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (рисунок 2) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины. При этом следует руководствоваться следующими требованиями к работе бензопилы.

а) Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при умеренной дымности выпуска.

б) Двигатель бензопилы должен иметь хорошую приемистость, не должен перегреваться, сбрасывать обороты и останавливаться при пилении древесины (перегрев двигателя—признак чрезмерно бедной смеси и перегрузки двигателя). Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом бензопила перестает нормально работать, пуск двигателя затрудняется.

Для восстановления нормальной регулировки необходимо винты карбюратора 1 и 2 (рисунок 2) установить в исходное положение следующим образом: а) винт 1 завернуть до упора и затем вывернуть на один оборот; б) винт 2 завернуть до упора и затем вывернуть на 1/2 оборота. После восстановления исходного положения регулировочных винтов произвести регулировку согласно описанным выше приемам.

рисунок 1-  Рычаг управления дроссельной заслонкой (вид снизу) 1-рычаг, 2-гайка, 3- винт

рисунок 2 —  Органы регулировки и управления воздушной заслонкой 1- винт малого газа, 2- винт полного газа, 3- рычаг воздушной заслонки (показан в положении «открыто»)

Масло для бензопилы Урал

Бензин разводить маслом М-8В в соотношении 1/20. Из длительного опыта использования — это самый лучший вариант. Свеча при этом долго не замасливается и служит максимально долго.

Масло в редуктор бензопилы Урал для смазки цепи М-8В

Для бензопилы Урал 70-76  приведенные выше данные другие. Для ознакомления более подробно читайте соответствующую инструкцию. Особо обратить внимание нужно на марку бензина, используемого масла, обороты двигателя, массу. Эта модификация не так широко применяется, но для тех кто ее использует есть подробное описание в документации вначале страницы.

Устройство карбюратора бензопилы Урал

В процессе эксплуатации бензопилы Урал случаются разные неполадки в работе карбюратора, из за использования в основном не качественного топлива или нарушения правил эксплуатации.И для того чтобы попытаться восстановить работоспособность, необходимо знать устройство карбюратора бензопилы Урал.

Фото-1.Принципиальная схема карбюратора бензопилы Урал-КМП-100У.

Карбюратор состоит из:

1-впускной клапан, обогатительная кнопка -2, всасывающий клапан-3, карбюраторная мембрана-4,

винт малого газа-5, винт полного газа-6, стопорная пружина-7, пусковая воздушная заслонка-8,

распылитель главной системы-9, диффузор-10, рычаг дроссельной заслонки-11, корпус карбюратора-12,

дроссельная заслонка-13,распылители системы малого газа-14 и 15, канал топливной системы малого газа-16,

обратный клапан-17, возвратная пружина-18, седло клапана-19, рычаг клапана-20, топливная полость регулятора-21,

мембрана насоса-22, корпус-23, крышка насоса-24, полость подкачивающего насоса-25. Обозначение стрелками на принципиальной схеме:

1-подвод топлива, 2-сообщение с атмосферой, 3-поток воздуха, 4-давление из картера.

Устройство карбюратора китайской бензопилы. Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка; 9 — топливный канал; 10 — винт регулировки холостого хода; 11 — игла; 12 — жиклёры холостого хода; 13 — управляющая мембрана; 14 — топливная камера; 15 — главный жиклёр; 16 — диффузор; 17 — главный регулировочный винт

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.

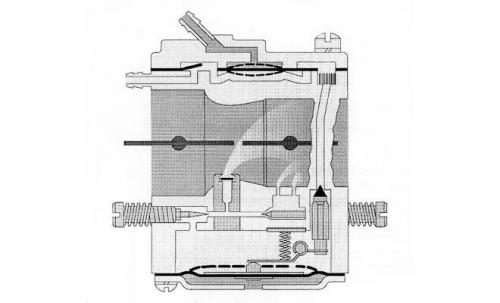

Устройство карбюратора бензопилы. Устройство и принцип работы карбюратора

Выясним устройство карбюратора бензопилы. Этот прибор состоит из:

• корпуса;
• диффузора, который находится при входе в прибор;
• жиклеров;
• клапанов, регулирующих подачу смеси;
• специального распылителя;
• поплавковой камеры.

В приборе бывает 2 или 3 регулировочных винта, снабженных пружинами. На конце винтов расположены иглы-конусы.

Принцип работы карбюратора бензопилы:

1. При включении мотора распахивается воздушная заслонка.
2. Воздух движется вперед и перемешивается с горючим в диффузоре, там, где проход сужается.
3. Воздух идет через жиклеры, потом очищается фильтром и поступает через заслонку, расположенную на входе диффузора.
4. При этом специальная заслонка, которая находится за диффузором, распределяет смесь, и она попадает в камеру сгорания.

Прибор устроен таким образом, что объем горючего, который проходит через жиклеры, регулируется болтами бензопилы. Объем топлива в камере зависит от клапана с острым конусом. Работа этого клапана регулируется мембраной, контролирующей поступление смеси в камеру. Работа этих узлов зависит от вращения ДВС. Смесь очищается при помощи фильтра.

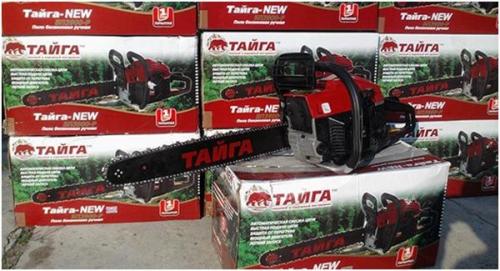

Регулировка карбюратора бензопилы Тайга. Бензопила Тайга: оптимальное соотношение цены и качества

Первые инструменты под этим логотипом появились еще в СССР. Тогда на Пермском механическом заводе им. Дзержинского производили весьма популярную в Советском Союзе бензопилу Тайга 245 ЗиД. С тех пор утекло много воды, завод в Перми больше не производит садовой техники, да и само предприятие на данный момент прекратило свое существование. Однако бренд не умер, он используется китайским производителем, инструменты компании имеют неплохой спрос на постсоветском пространстве.

Перенос производства на китайскую территорию не только сохранил известный бренд, но и позволил оптимизировать цены и улучшить качество сборки, в том числе за счет использования импортных комплектующих. Достаточно сказать, что большинство моделей бензопилы Тайга оснащено японской топливной системой. Производственные процессы осуществляются на современном оборудовании, под руководством и контролем опытных технологов и инженеров. Вся техника бренда сертифицирована в России, что подтверждается соответствующими документами.

В условиях жесткой конкурентной борьбы, основным критериям при выборе инструмента становится его цена. Именно бюджетная стоимость сделала бензопилу Тайга такой привлекательной.

Сегодня в отечественных магазинах пилу этого производителя можно приобрести по цене от 4 000 до 7 000 рублей.

Особенности бензопил Тайга:

• Неприхотливый, высокопроизводительный и надежный мотор;
• Высокая ремонтопригодность и большое количество запчастей;
• Информационная и техническая поддержка от компании-производителя;
• Идеальное сочетание цены и качества инструмента.
