Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его. Точные расчеты позволят добиться максимальной крепости основания. При проектировании стоит соблюдать такие нормы:

• Сечение каждой колонны должно быть не менее 20х20 см. Однако на практике чаще всего столбы делают сечением 25х25 см или диаметром 25 см.
• Желательно сделать башмак для каждой колонны. То есть своеобразное расширение сваи в нижней её точке при заливке. Такая технология позволит снизить давление готового здания на все опоры.
• Расстояние между колоннами может варьироваться в пределах 1-2 метра, но при условии, что колонны будут установлены в обязательном порядке по всем углам здания, на местах стыков стен дома, под всеми выступами и массивными точками, такими как печь или камин и пр.

После того как фундамент нанесен на бумагу и полностью рассчитан в соответствии с параметрами дома, можно приступать к его разметке на грунте. Для этого намечают все места будущих столбов и вбивают колья. Причём колья должны быть вбиты по наружной и внутренней стороне предполагаемых колонн. Между кольями натягивают леску, чтобы отследить уровень расположения всех намеченных столбов по горизонтали и по диагонали.

Важно: для удобства монтажа столбчатого фундамента под маленькие дома удобнее выкопать единый котлован, который позволит легко и быстро установить опалубку для заливки раствора на каждую колонну.

Следующим этапом в монтаже колонн фундамента станет устройство подушки из песка и щебня. Такая прослойка выполняется в следующем порядке:

Сначала в точки установки предполагаемых опор насыпают слой песка толщиной 15-20 см. Его хорошо трамбуют. После этого сверху песка стелют слой щебня толщиной 10-15 см. Его также тщательно трамбуют.

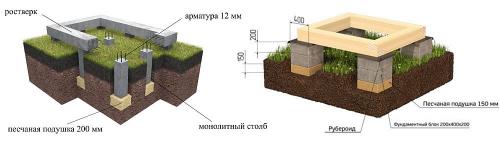

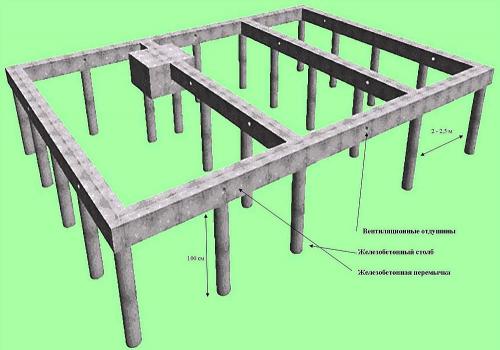

Монтаж деревянного каркаса на столбчатый фундамент. Типы и способы установки столбчатого основания

Опоры для столбчатого фундамента каркасного дома принято различать:

• по размерам;
• типу сечения;
• материалам изготовления;
• методу производства;
• глубине вкапывания.

Виды по материалу и методу монтажа

Сечение может быть двух видов – круглое и прямоугольное.

В качестве материала изготовления используют:

• бетонную смесь (железобетон);
• бутобетон;
• бутовый камень;
• кирпич;
• блоки;
• древесину.

Фундамент столбчатого типа можно делать двумя методами:

1. Монолит . Смесь заливают в опалубки.
2. Сборная конструкция . Строители собирают фундамент из составных компонентов (блоки, кирпич, камни).

Глубина вкапывания столбов

Столбчатые фундаменты могут различаться глубиной закладки. Принято выделять:

• Заглубленный закладывается на глубине не ниже уровня промерзания почвы. Такой фундамент делают при возведении домов на пучинистых почвах (глина, суглинок). Заглубленное основание является самым дорогим и трудоемким типом фундамента, основанного на столбах.
• Малозаглубленный закладывают на 50-70% от глубины замерзания почвы. Порядка 50% заглубления будет составлять подушка, сделанная из смеси песка и гравия.
• Незаглубленный . Нижняя часть располагается на земле или на специальной подушке, выполненной из гравия и песка. Незаглубленные фундаменты не требуют больших финансовых затрат. Они применимы исключительно на непучинистых или малопучинистых грунтах. Можно использовать при возведении легких одноэтажных конструкций.

Использование ростверка на основаниях столбчатого типа

Столбчатый фундамент для домов каркасного типа может закладываться с ростверком. Бывают ситуации, когда строители отказываются от использования данной конструкции. Ростверк позволяет распределить нагрузку строения равномерно по всем опорам и защищает опоры от опрокидывания при передвижении почвы. Ростверк представляет собой балку, которую монтируют на верхней части столбов.

Монтаж ростверка предполагает дополнительные финансовые вложения и увеличивает общее время строительства дома. По этой причине большая часть каркасных домов возводится без ростверка. Обвязку фундамента монтируют напрямую на опоры поверх гидроизоляционного слоя. Как было указано выше, подобные конструкции менее устойчивы к сдвигам грунта. Этот факт необходимо принимать во внимание.

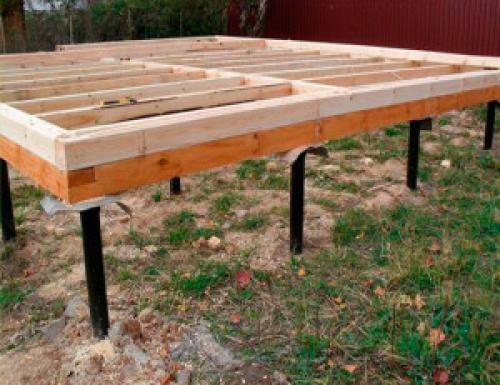

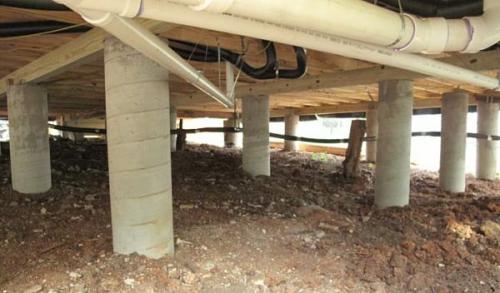

Столбчатый фундамент своими руками для каркасного дома: обзор

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

Видео Опорный столбчатый фундамент технология монтажа

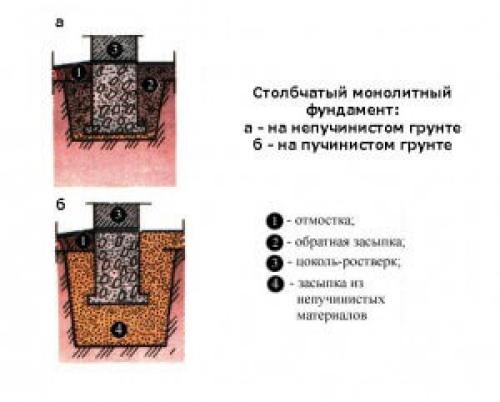

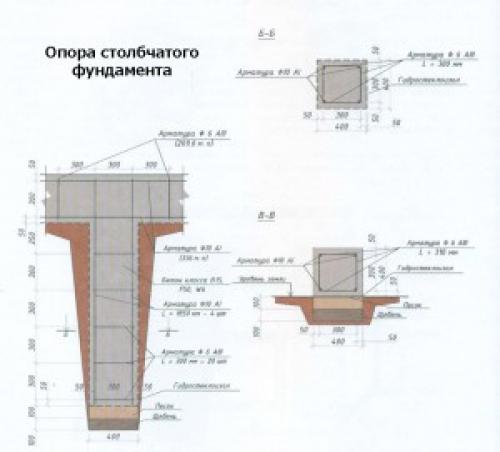

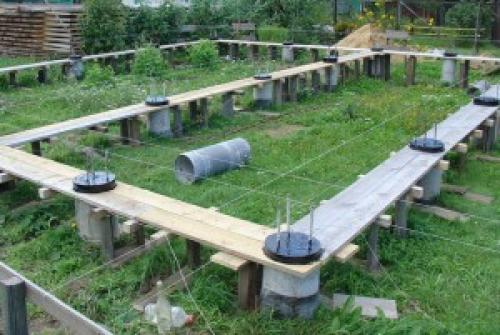

Столбчатый фундамент с ростверком своими руками

0

1888

Когда в частном строительстве речь заходит о выборе типа фундамента, предпочтение часто отдаётся столбчатому с ростверком. Почему? Главным образом из-за дешевизны такого основания. Бетона на него идёт в несколько раз меньше, чем на ленточный, и на порядок меньше, чем на заливку фундаментной плиты. Но о надёжности и износоустойчивости забывать не стоит, поэтому выберем армированные бетонные столбы.

Важным этапом работы является расчёт столбчатого фундамента, когда определяется, сколько столбов понадобится и как они расположатся.

Начать стоит с проведения геологических изысканий, чтобы рассчитать несущую способность грунта: сможет ли он выдержать вес строения. Далее определяем этот вес в зависимости от используемого материала, а также от того, какой будет ветровая и снеговая нагрузка.

Столбчатый фундамент

Площадь фундамента – результат деления получившейся цифры на вес, который способен выдержать 1 квадратный сантиметр почвы. Для устранения возможных просчётов к получившейся цифре следует добавить процентов 20–30.

Для расчёта количества столбов делим опорную площадь на площадь основания столба.

Чтобы правильно разметить столбчатый фундамент с ростверком, важно учесть три фактора. Во-первых, опора обязательно должна быть под каждым из четырёх углов здания. Во-вторых, столбы необходимо установить на пересечении стен. В-третьих, на прямых участках столбики рекомендуют располагать на расстоянии 2,5–3,5 метра.

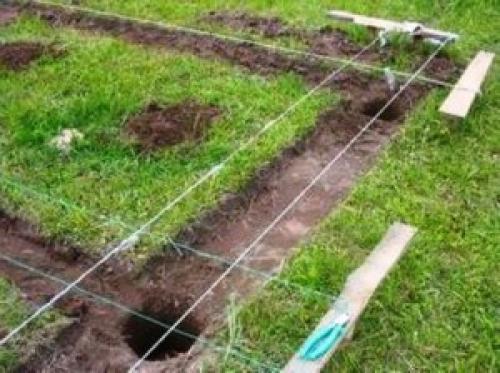

Земельные работы

Сначала нужно по периметру фундамента удалить растительный слой. Затем выкопать ямы под столбики на глубину, равную цифре промерзания почвы, с прибавлением 20 сантиметров, необходимых, чтобы уложить подушку.

Ширину отверстия должна составлять толщина стены плюс по 20 сантиметров с обеих сторон на установку опалубки и распорок.

Процесс удаление земельного слоя для фундамента

Укладываем на дно каждой ямы подушку из щебня с песком так, чтобы она выступала на 10–20 см за основание столба. Проливаем обильно водой, утрамбовываем. Сверху укладываем полиэтилен или рубероид, чтобы во время заливки бетона влага из него не уходила в грунт, про заливку фундамента своими руками читайте тут.

Устройство опалубки для столбов фундамента

Для опалубки целесообразно использовать доски толщиной не меньше 20 миллиметров. Они удобны в монтаже, потому что легки. К тому же стоит значительно дешевле, чем металлические и древесно-стружечные материалы. Применяют также железные, керамические или железные трубы. Если стены отверстий сухие и не склонны обваливаться, допустимо вообще обойтись без опалубки – достаточно выстелить яму полиэтиленом.

Если выбран вариант с досками, сбиваем их в щиты, а затем в короба. Устанавливаем в отверстия. Смачиваем, чтобы не дать опалубке впитать влагу из бетона и упростить дальнейшее извлечение из грунта после заливки.

Армирование опор столбчатого фундамента

Используется арматура диаметра 10–14 мм.

Схема армирования фундамента

Продольные стержни арматуры выбирают такой длины, чтобы после схватывания бетона они возвышались над землёй на 30–40 сантиметров. Излишки после установки армированного каркаса ростверка можно будет срезать.

Прутки приваривают или связывают (что лучше) с круглыми или прямоугольными горизонтальными перемычками, которые располагают на расстоянии 30–40 см друг от друга. Армированный каркас собирают на земле и опускают в яму.

Заливка бетона и засыпка грунта

Бетон заливают слоями 20–30 сантиметров, штыкуют или разравнивают вибратором, чтобы не дать образоваться воздушным карманам.

Образец залитого фундамента

Во избежание появления швов, которые ослабят несущую способность конструкции, укладывать бетон следует целиком, без перерывов.

Дня через три-четыре можно убирать съёмную опалубку. Необходимо обработать поверхность столба гидроизоляционным материалом (битумная смола, гидростеклоизол) и засыпать обратно грунт. Если он оказался пучинистым, засыпку нужно делать песком. Можно перед этим утеплить фундамент с помощью плит экструзированного пенополистирола.

Устройство ростверка столбчатого фундамента

Для его изготовления обычно применяют сборный или монолитный железобетон. Строители спорят, следует ли ростверк укладывать на земле или приподнимать над её поверхностью. Главный аргумент в пользу висячего – то, что на него не действуют силы пучения.

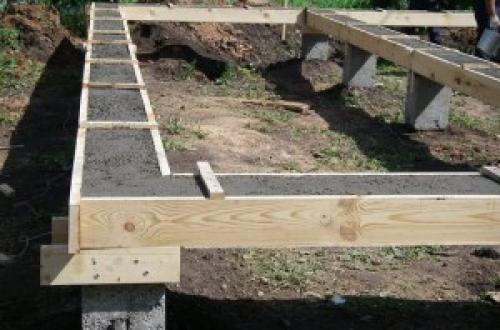

Образец устройства ростверка столбчатого фундамента

Установите сплошную опалубку по периметру фундамента. На её дно насыпьте слой песка и закройте целлофаном. Из прутьев d 12–14 мм свяжите каркас, установите его. Расчёт количества потребной арматуры производится аналогично ленточному фундаменту. Каркас можно связать или приварить к стержням арматуры, торчащим из земли. Необходимо, чтобы прутья отстояли от стенок опалубки минимум на 5 сантиметров.

Заливать ростверк тоже нужно одномоментно, чтобы не образовывались швы. Удалите воздух вибратором или куском арматуры. После схватывания бетона уберите опалубку и песок из-под ростверка.

Вместо песка годится дощатая опалубка в форме опрокинутой буквы П. Её устанавливают между опорами на несколько кирпичных столбиков, укладывают в неё арматурный каркас и заливают бетоном. Через три-четыре дня удаляют вместе с кирпичами.

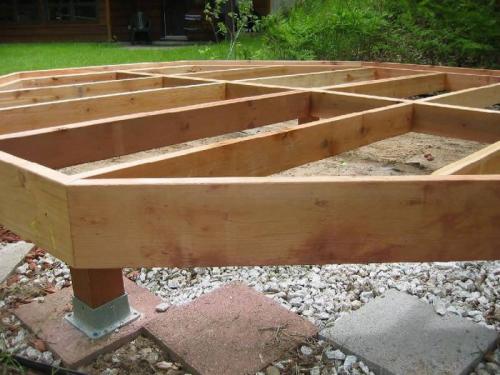

Мелкозаглубленный столбчатый фундамент. Плюсы и минусы

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве

По сути, столбчатое основание – это сетка из вертикальных опор с минимально возможным поперечным сечением. Опоры устанавливаются во всех точках здания, где сосредотачиваются максимальные нагрузки (по углам, на пересечении стен, под колоннами, простенками, несущими балками, в месте обустройства печи или камина).

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве. Они подходят для лёгких каркасных строений, деревянных построек без подвалов, которые несильно нагружают грунт. Такие конструкции простые в исполнении и относительно недорогие.

Важно: столбчатое основание идеально подходит для лёгких построек весом не больше 1 т/м³. К ним относятся каркасные дома, деревянные бани, садовые и гостевые домики, хозяйственные постройки, навесы, террасы, беседки, летние кухни и т.п.

К преимуществам таких конструкций можно отнести следующее:

1. Монтаж, проектировка и расчёт могут выполняться собственноручно без привлечения специалистов и строительной техники.
2. Такие конструкции можно использовать на любых почвах, за исключением пучинистых грунтов и территорий с высоким УГВ.
3. Столбчатые фундаменты можно применять на склонах и на участках с большим перепадом высот.
4. Для выполнения такого основания не нужно проводить выравнивание территории.
5. Скорость монтажа значительно превосходит сроки создания других оснований.
6. Не нужно обустраивать сложную и дорогую гидроизоляцию.
7. Срок службы столбчатого фундамента значительный (до 50-70 лет).
8. Расходы на обустройство всей конструкции небольшие.

Недостатков у таких конструкций хоть и немного, но они есть:

1. Мелкозаглублённый столбчатый фундамент нельзя обустраивать при возведении стен из кирпича, железобетона, природного камня. Они также не подходят для многоэтажных строений.
2. При выполнении такого фундамента не получится организовать подвальные помещения.

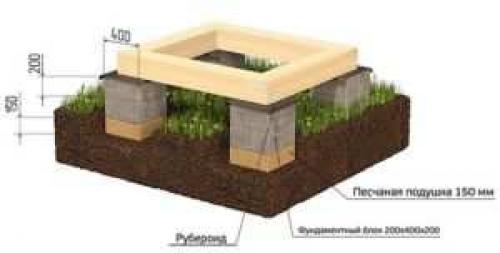

Незаглубленный столбчатый фундамент. Достоинства и недостатки столбчатого заглубленного фундамента

Мелкозаглубленный столбчатый фундамент

Опишем достоинства:

• Сокращение затрат при выполнении земляных работ. Нет необходимости дополнительно привлекать строительную технику.
• Заливка бетона осуществляется с минимальными трудозатратами.
• Расход металлического прута для армирования каркаса сравнительно мал.
• Изготовление столбового фундамента на пучинистых грунтах занимает мало времени.
• При замерзании почты такое основание отличается прекрасной устойчивостью.

Малозаглубленный столбчатый фундамент также имеет и недостатки:

1. При строительстве любого сооружения, основой которого является незаглубленный столбчатый фундамент, следует учитывать тип почвы. Не рекомендуется строить жилище на слишком разрыхленных грунтах либо заболоченных местностях.
2. Незначительное разрушение фундамента, появление сколов, трещин говорит о необходимости немедленного выполнения ремонтных работ.

Это главные слабые места столбчатого основания. Если весь технологический процесс производства такого фундамента будет выполнен профессионально, то срок эксплуатации строения будет составлять более пятидесяти лет.

Мелкозаглубленный столбчатый фундамент имеет модификацию. Это столбчато-ленточный аналог, используемый зачастую при возведении каменных домов. К плюсам такого основания можно отнести высокие показатели устойчивости и долговечности наряду с большой устойчивостью.

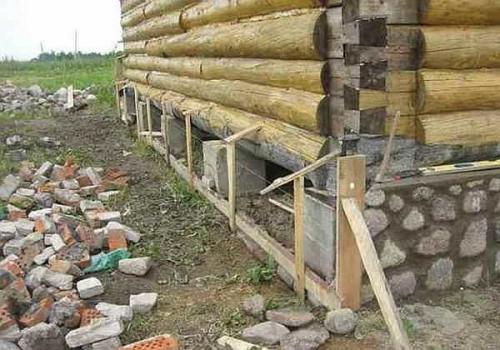

Столбчатый фундамент это. Чем закрыть промежутки между столбами

При установке столбчатого фундамента здание получается приподнятым над землей и под черновым полом гуляет сквозняк. Это хорошо для поддержания нормальной влажности древесины, но плохо для отопления: слишком холодный получается пол. Еще один момент: под домом любит селиться всякая живность. И домашняя и не очень… По этим причинам пространство между столбами стараются закрыть. Сделать это можно двумя способами:

• устройством забирки — каменной или кирпичной кладки между столбами;
• прикрепив куски листового материала или отделочные материалы.

Проще, конечно, прикрепить листовой материал. Его тогда отрезают с таким расчетом, чтобы он не упирался в грунт. Оставшийся зазор пригодится и для вентиляции и для компенсации пучения.

Забирку делают если планируют делать утепленную отмостку вокруг дома. При этом ее устанавливают так, чтобы она не подпирала ростверк или нижнюю обвязку — делают в один уровень с наружной кромкой столбов (они должны быть шире стены минимум на 10 см).

Пример устройства забирки из бута

Под забирку желательно подготовить основание: выкопать траншею глубиной не менее 20-30 см, насыпать и утрамбовать слой песка, на него — щебень, который тоже трамбуют. Потом на это уплотненное основание ставят декоративную стенку.

Монтаж фундамента столбчатого фундамента. Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и специалистов.

Могут быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).

Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).

Не требуют подготовительных работ по выравниванию ландшафта.

Могут быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).

Не нуждаются в сложной и дорогостоящей гидроизоляции.

Прочность и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).

Относительная низкая итоговая стоимость.

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

Не предназначены для тяжёлых строений из кирпича и многоэтажных зданий.

Исключено создание подвальных помещений.

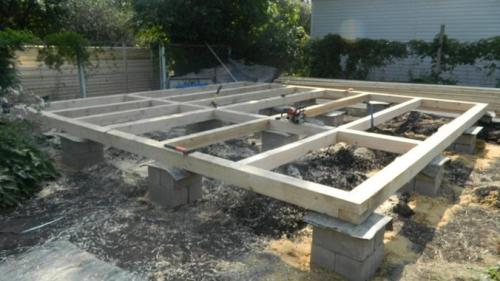

Монтаж фундаментов столбчатых. Что такое столбчатый фундамент?

Столбчатые фундаменты просто идеально подходят для легких строений (гаражей, садовых домиков, сараев, бань). Однако при правильном расчете на них можно ставить и каркасные либо пенобетонные коттеджи. А вот для дома из кирпича с толстыми стенами лучше поискать иной вариант.

Но многое в этом вопросе зависит от общего веса постройки. Ведь шифер или керамическая черепица для крыши значительно тяжелей рубероида либо легкого металлопрофиля. В проекте столбчатого фундамента и всего дома учитывать надо все применяемые при строительстве материалы – от пола и стен до кровли. А готовить расчеты доверять стоит только квалифицированному специалисту.

Пример

Конструктивно такое основание представляет собой свайное поле из столбов, выполненных из различных материалов и связанных поверху ростверком. Если грунт на участке неустойчивый, то возводить для дома основание в виде заглубленного монолита из железобетона не слишком рационально. Столбчатые сваи здесь сильно выигрывают в плане дешевизны работ. При грамотном проектировании им не страшны высокие грунтовые воды и пучения грунтов.
