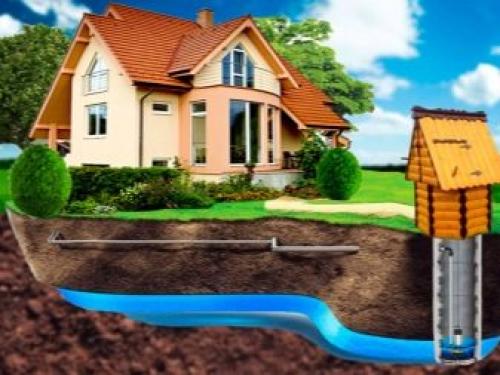

Водопровод в дом из колодца своими руками. Подробная схема водоснабжения частного дома из колодца

Водопровод в дом из колодца своими руками. Подробная схема водоснабжения частного дома из колодца

Частные домовладения практически никогда не бывают подключены к центральному водопроводу. Так как использование колодезной воды издавна было более востребованным и доступным способом водоснабжения. Чтобы организовать его напрямую из колодца до дома, а не носить воду в ведрах, нужно детально выяснить все нюансы процесса. Потому как одного колодца, шланга и двигателя будет недостаточно. Поговорим о том, как это сделать правильно и качественно.

Особенности

Для обычного колодца зачастую делают водоносные пласты безнапорного типа. Это нужно из-за того, что они легко упираются на верхний водоупорный слой. В основном приемлемая глубина, чтобы обеспечить водоснабжение из колодца для частного дома, составляет от 6 до 10 метров. Все, что находится выше, зачастую дождевая или талая вода, которая еще не успела пройти фильтрацию.

Еще одна особенность колодезной воды – это присутствие в ней твёрдых частиц. Это нужно учитывать, так как все это в дальнейшем может негативно сказаться на работе насоса. Еще один фактор, который нужно учитывать, это слабая производительность многих скважин. Важно помнить, что в разное время года уровень воды может падать или же повышаться.

Виды

Трубопровод, подключенный от колодца к частному дому или даче, не сильно отличается от иных автономных систем.

Он включает в себя:

• колодец как источник;
• насос;
• накопительную емкость;
• внешний водопровод;
• систему водоподготовки;
• внутренний водопровод;
• автоматику для управления.

Есть два типа насосов, которые отличаются способом установки. Это поверхностные и погружные. Существуют также так называемые насосы-поплавки. Они полупогружные, так как устанавливаются на поверхность воды. Но для системы водоснабжения в современных условиях их практически не используют.

Что касается поверхностных насосов, их оптимально устанавливать, если высота подъёма воды в колодце не превышает 9 метров. Следует тщательно придерживаться этих норм, чтобы не снизить производительность оборудования. Также существует ограничение по температуре воды. В основном она должна достигать минимум 4 градусов Цельсия. Из этого следует, что поверхностный насос чаще всего включают в состав летнего, а не зимнего водопровода дачного участка. Или же можно установить такую систему уже в подвале дома. Но при такой установке колодезь должен находиться на удалении около 12 метров от строения, которое будет обеспечиваться водой.

Погружные насосы могут поднять воду на высоту около 100 метров. Это не значит, что источник может столько составлять по глубине. Это свидетельствует о том, что подобное расстояние требуется для поступления жидкости до накопительной емкости. Благодаря этому емкость можно устанавливать даже на чердаке сравнительного небольшого строения. При монтировании столь производительного оборудования сразу же отпадает необходимость в установке отдельного насоса для подачи воды. Колодезь в данном случае выступает в виде универсального источника, так как он позволяет использовать еще и скважные насосы. По диаметру они гораздо меньше, а по длине намного больше своих аналогов.

Домик для колодца своими руками чертежи и размеры инструкция поэтапно. Чертежи домика для колодца – пример вашей инициативы

В такой пестрой сфере, как строительство, очень много задач на самый разный вкус. Хочешь почувствовать себя незаурядным организатором – пригласи бригаду на строительство дома и попробуй ей управлять.

Хочешь создать что-нибудь сногсшибательное дизайнерское – и здесь тоже найдётся огромное поле деятельности. Хочешь почувствовать себя мастером на все руки – пожалуйста, попробуй соорудить домик над колодцем на дачном участке.

Простота выполнения

Это и очень нужно для самого колодца, но это и принесёт вам настоящее удовольствие как мастеру. Но начать, как всегда, придётся с чертежа.

Сразу скажем, что исправно работающий колодец — довольно тонкий «организм», и неумелое вмешательство может его существенно расстроить. Как следствие, в лучшем случае – мутная вода, которую качать, не перекачать.

Поэтому, чертёж домика должен учитывать следующие моменты конструкции колодца:

Самое главное – расположение глиняного замка, его следующие параметры:

• глубину залегания у колодца;
• протяжённость от колодца;
• угол наклона;
• толщину.
• кроме того, размеры самого закрываемого сооружения

Полезный совет!
Не стоит при создании чертежа домика колодца пытаться городить «бумажных монстров».

Советуем вам быть в духе самой конструкции – простой идее и должна соответствовать простая конструкция и понятный, простой чертёж. Часто в этом случае не нужно будет никакой детализации – только изометрия и два вида сбоку и сверху с размерами (как на чертеже «А»).

Предостережения

Обращаем самое пристальное внимание на следующий момент:

• столбы крыши окружены в грунте также защитным глиняным слоем;
• колодец имеет глиняный замок;
• вся конструкция крыши держится на двух круглых столбах, забитых в грунт на полтора метра;
• во избежание нарушения защитного замка колодца вся конструкция с перспективой на домик должна быть рассчитана и возведена одновременно;
• если приступить к сооружению крыши с нуля, когда замок уже создан, неизбежно будет нарушена защита, об этом нельзя забыть.

Сама же конструкция конька крыши не представляет больших сложностей:

1. прямоугольный каркас в 50-70 см от верхнего столбов;
2. затем каркас покатой части, и,
3. покрытие из досок самого ската.

Два варианта чертежей

Представляем два варианта домика над колодцем, самого распространённого конькового типа.

Первый вариант

Этот вариант сооружается уже на ранее подготовленном парапете:

• A – две соединённые друг с другом доски, которые образуют конёк крыши;
• B – стропила покатой части;
• C — дверь;
• D – обшивка парапета колодца, здесь можно использовать любой материал по выбору, лишь бы он был в первую влагоустойчив, как один из вариантов — шифер;
• E – петли двери;
• F – ребра фиксации-жесткости, которые ещё называют «укосинами».

Когда создаются подобные конструкции, в первую очередь необходимо обращать внимание на стыки и точную выдержку всех размеров, которые указаны на чертежах:

• A – соединение стропил в верхней части по типу «шип-паз»;
• B – стропильная нога;
• C – ригель, повсеместно используемое ребро жесткости;
• D – стропильная нога;
• E – верхняя обвязка.

Второй вариант

Данный вариант настолько хорошо проработан, что сам чертёж может служить алгоритмом по сборке:

• 1 – нижний каркас строения, который крепится на ограждающий парапет колодца;
• 2 – боковая часть домика, которую лучше собирать отдельно, а затем уже устанавливать на место; заметим, в боковине делается отверстие для установки вала колодца;
• 3 – дополнительное ребро жесткости, вал колодца с обеих сторон входит не непосредственно в боковину, а через данную планку;
• 4 – треугольный защитный уголок сверху;
• 5 – вал колодца;
• 6 – боковина со стороны ручки;
• 7 – скат крыши, который также собирается отдельно, а затем уже устанавливается;
• 8 – скат с вырезанной в нём дверью, посаженной на петли.

Обращаем внимание, для реализации данного проекта потребуется 24-28 шурупов (не считая крепления петель).

Очень часто одной из основных составляющих крыши колодца является несложный деревянный каркас, который уже может нести на себе скат сверху, боковины и дверь.

Каркас состоит всего из 12 деревянных деталей:

• A – верхняя обвязка, таких четыре штуки;
• B – крепление к стойкам, потребуется на каждую обвязку по 8 шурупов (всего, таким образом, 64);
• C – нижняя обвязка, их также четыре;
• D – стойки каркаса.

Любой профессионально сделанный чертёж, тем более с использованием деревянных деталей должен обязательно указывать, на применение какого инструментария он рассчитан.

Если же этого нет, вам, скорее всего, придётся побеспокоиться о дисковой пиле, электрическом рубанке, ножовке, лобзике (это уже для тонких работ), молотке, крестообразной отвертке и плоскогубцах.

А такие инструменты как уровень, карандаш и рулетка всегда должны быть под руками и так.

Источник: https://interior.ru-best.com/interer-dlya-kvartiry/vodoprovod-iz-kolodca-v-dom-svoimi-rukami-iz-chego-sostoit-avtonomnyy

Как провести воду из скважины в дом с глубинным насосом своими руками. Как завести воду в дом из скважины – весь комплекс работ

Автономное водоснабжение – это нужная, но при этом весьма ответственная вещь. Вам предстоит не только разработать источник, но и обеспечить бесперебойную подачу воды с нужными параметрами давления, химического состава и объема. Мы расскажем, как подвести в дом воду от скважины своими руками, а также как подключить и наладить необходимое оборудование.

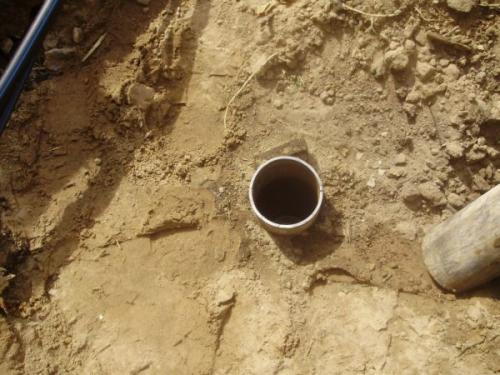

После бурения вам предстоит решить, как подвести воду из скважины к дому.

Автономная система подачи воды

Из чего состоит

Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.

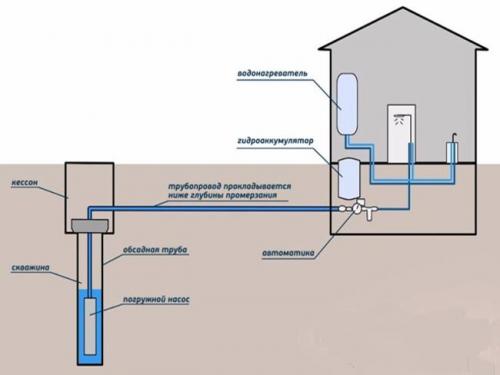

Система автономного водоснабжения – это комплекс средств, обеспечивающих поднятие воды из скважины, ее транспортировку, накопление, создание необходимых параметров давления, а также управление и координацию работы всех элементов системы.

Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.

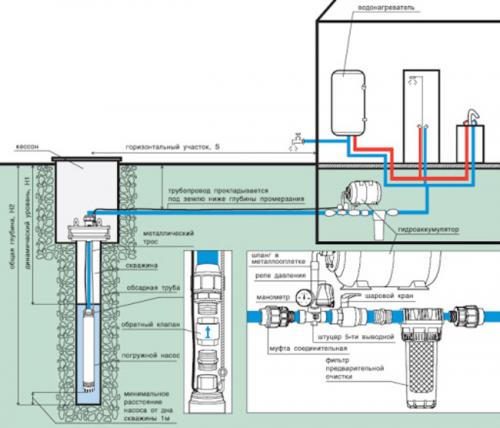

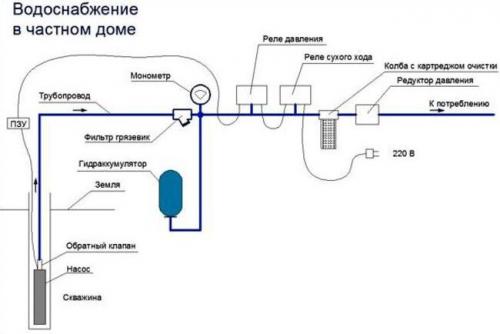

Итак, в состав скважинного водопровода входят:

1. Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
2. Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
3. Водоподъемная труба. Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
4. Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
5. Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
6. Оголовок скважины. Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
7. Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
8. Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
9. Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
10. Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
11. Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
12. Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.

Как провести воду в дом из центрального водопровода. Правила присоединения частного дома к центральному водопроводу

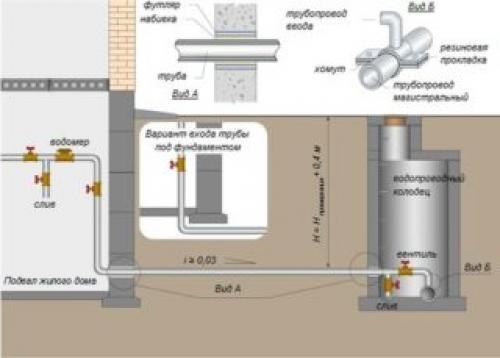

Схема подключения дома к водопроводу

Чтобы провести воду от центрального водопровода на участок своими руками, необходимо соблюдать определенные условия. Регулируются они постановлением правительства от 29.07.2013 №644. Основные правила, регламентируемые положением:

• составление утвержденного договора по существующей схеме;
• наличие заявки для подключения, которая подается в органы территориальной власти – заявку рассматривают в течение 5 дней;
• получение технических условий для врезки в систему водопровода, которые должны строго соблюдаться;
• после получения документов служба в течение 3 дней проводит их сверку, определяется баланс водоотвода и водоподачи, техническая возможность;
• при наличии некорректно оформленных или неполных документов заказчик получает уведомление, в течение 20 дней он должен собрать и отправить недостающую информацию;
• если через 20 дней этого не произошло, заявление аннулируется.

Если все сделано верно, служба территориальной власти выдает разрешение. Водоканал в течение 20 дней составляет договор и отправляет его заказчику. В нем указываются условия, стоимость работ и оплата.

Службы водопроводного обеспечения, по закону, не могут отказаться заказчику в составлении договора при наличии технической возможности. Если такой возможности нет, создают индивидуальный проект.

Оплату вносят так: 35% в течение 15 дней после составления договора, 50% — в течение 3 месяцев с начала работ, но не после их окончания и еще 15% в течение 15 дней после подписи заключительных актов, подтверждающих гарантию подачи воды к дому.

Зимний водопровод из колодца своими руками. Летние и зимние варианты водопровода, в чем различия

Два эти разновидности водопровода одинаково распространены в летних домиках или в коттеджах. Они удобны, практичны и выполняют возложенные на них функции, но между двумя этими вариантами существуют принципиальные отличия.

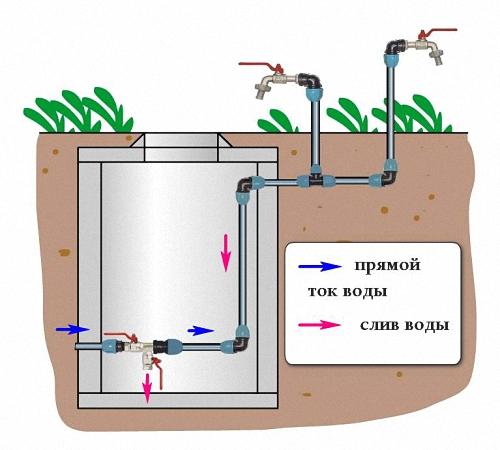

Рассмотрим летний вариант. Изготавливается летний водопровод в двух вариациях: мобильным и постоянным вариантом. Мобильный вариант легко монтируется и с наступлением холодов может быть полностью демонтирован, сложен и сохранен для следующего сезона. С приходом тепла водопроводная система снова собирается и используется для нужд. Постоянный способ прокладывается стационарно, не демонтируется и требует установки под правильным наклоном и использование специального сливного крана. С наступлением холодов необходимо слить воду и освободить систему от воды, чтобы предотвратить размерзание и порчу системы.

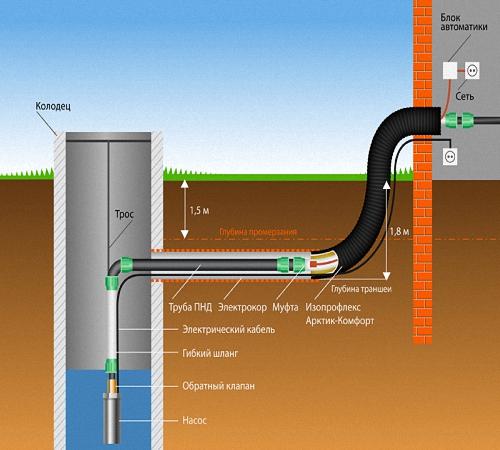

Зимний вариант размещения водопровода требует выполнение ряда таких рекомендаций:

• зимний вариант водопровода всегда прокладывается стационарно;
• трубы размещаются на достаточно большой глубине, чтобы предотвратить замерзание воды;
• обязательно утепление системы, посредством утепления самих труб или засыпка траншей шлаком, керамзитом или пенополистиролом;
• идеальный вариант для зимнего водопровода – использование греющего кабеля;
• разводка выполняется поэтапно.

Нельзя сказать, что один из разновидностей водопровода лучше или хуже, они просто применяются в различных ситуациях. При условии, что вы будете проживать в коттедже только летом, нет необходимости строить сложную систему зимнего водопровода.

В водопроводе зимнего типа есть ряд преимуществ:

• сделать его собственными силами без наемных рабочих сможет любой хозяин, это поможет сэкономить средства;
• используя недорогие материалы, получится изготовить бюджетный вариант водопровода, который сможет выручать в любое время года;
• выполнять профилактику и ремонт водовода можно в любое время по необходимости;
• и хотя расходов в целом не избежать, придется оплачивать электрическую энергию, по факту вы получаете более экономичную систему водоснабжения.

Сравнивая расходы при использовании колодца, обычной скважины и артезианской, следует отметить, что артезианская подразумевает большие расходы, так как нуждается в более мощном оборудовании.

Как провести в дом водопровод изучаем подробности. Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

• автономно – все идет из личного колодца или пробуренной скважины;
• централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Выбирая систему, стоит подумать о нескольких критериях:

• есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
• какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
• насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
• зависит ли от внешних факторов – часть линий перестает работать в зимний период;
• насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.

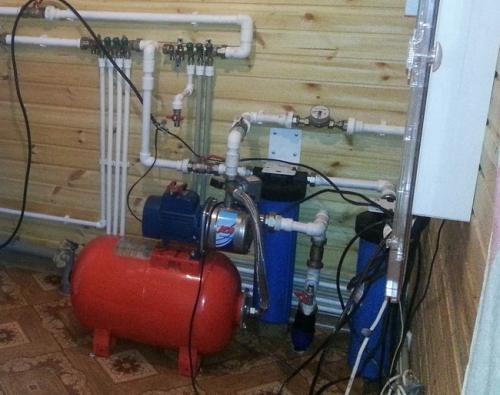

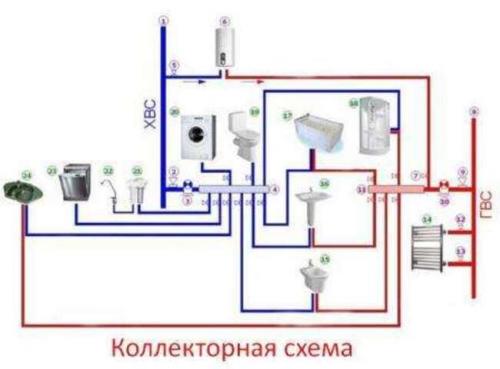

Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

• не придется зависеть от каких-либо внешних факторов;
• можно проводить везде, особенно это удобно там, где нет общей магистрали;
• не нужно ежемесячно платить;
• качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.

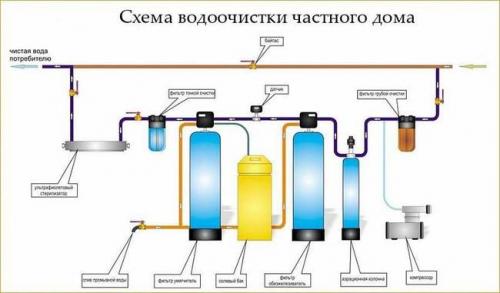

Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

Видео ПРОСТЕЙШАЯ СИСТЕМА ВОДОСНАБЖЕНИЯ ДОМА ИЗ КОЛОДЦА
