Теплый пол под плитку. Особенности

На сегодняшний день известны два типа подогрева полов – водяной и электрический. В целом, выбор способа зависит от целевого назначение помещения, в котором предполагается смонтировать такой пол, предположительной механической нагрузки на половое основание и финансовых возможностей потребителя.

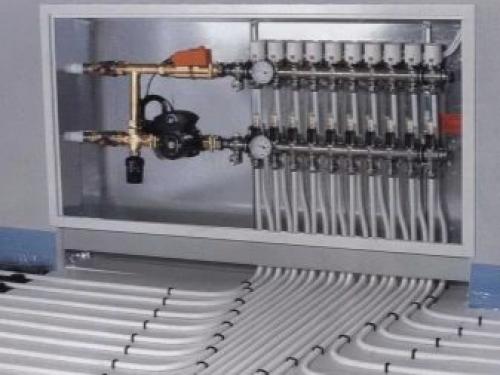

Следует сказать, что оба типа подогревания пола из керамической плитки имеют свои достоинства и недостатки. Так, водяной теплый пол состоит из труб, уложенных в основание пола.

При его монтаже требуется создание определенного угла наклона подачи воды и ее обратной циркуляции.

Кроме этого, возникает необходимость установки дополнительного водяного насоса, увеличивающего циркуляцию теплоносителя в системе. Для дальнейшей укладки плитки на такой пол его необходимо залить цементной стяжкой.

Плюсом такой системы является довольно незначительный уровень затрат по ее эксплуатации.

Однако монтировать теплый водяной пол, эффективность работы которого непосредственно связана с работой парового отопления и подкачивающих водяных насосов, в многоэтажных зданиях не вполне целесообразно.

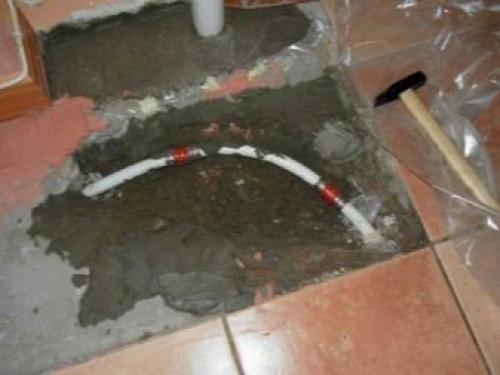

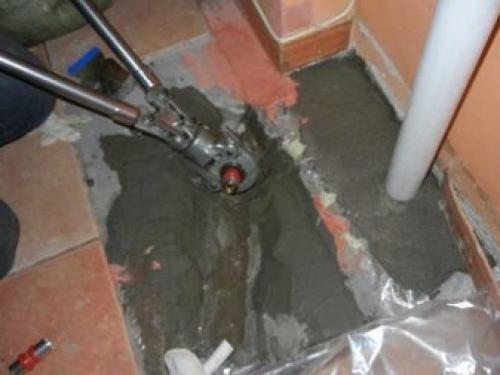

В случае выхода из строя системы теплоснабжения зимой неизбежно происходит размораживание водяного пола вместе со всей системой и неизбежный прорыв его труб. Итогом может стать необходимость демонтажа разрушенной таким образом системы и ее полная замена на новую. Поэтому теплый водяной пол нуждается в постоянном контроле и требует систематического обслуживания.

Что касается напольных электрических систем отопления, то за последние годы они успели стать традиционными.

Принцип их функционирования состоит в вырабатывании тепла нагревательными элементами системы под воздействием электрического тока. Такими элементами могут быть электрические кабели или пленочные ИК-нагреватели.

Существует также синтезированный вариант в виде электрических водяных полов. В данное время он представлен двумя системами: «XL Pipe» и «Unimat Aqua». Они отличаются друг от друга по своим конструктивным особенностям, у них разные принципы действия, но оба типа систем устанавливаются в стяжку.

Теплый пол в стяжку или в плиточный клей. Теплый пол под плитку

Если нет возможности поднять уровень пола или планируется подогрев плитки до комфортной температуры, то существует 2 варианта теплого пола: это нагревательный мат или тонкий нагревательный кабель.

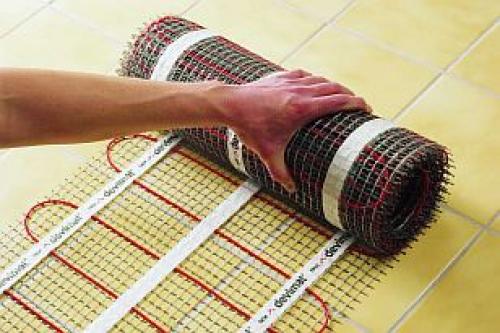

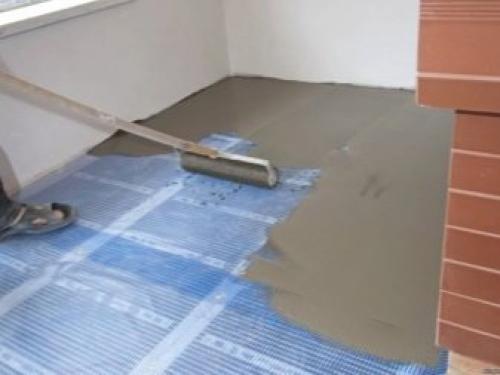

Нагревательный мат представляет собой тонкий кабель уложенный на стекловолоконной сетке с заданным шагом укладки. Из-за своей толщины 3.5-4 мм для него не нужно поднятие уровня пола и он укладывается в слой плиточного клея сразу под плитку. Стандартная ширина мата – 50 см. Основные его преимущества:  Мат это готовая конструкция и для его монтажа не нужно иметь никаких специальных навыков. (не нужно дюбелями к стяжке прибивать монтажную ленту, не нужно играться с шагом укладки кабеля)  Сетка на мате дополнительно армирует плиточный клей. Скорость нагрева. Теплый пол после включения станет теплым уже через 20-30 мин.

Тонкий нагревательный кабель — такой же как и нагревательный кабель в стяжку, но меньшей мощности на м.п. и диаметром 3.5 — 4 мм.

Источник: https://domastroevo.ru/novosti/elektricheskiy-teplyy-pol-v-styazhku-trebovaniya-k-styazhke-dlya-teplogo-pola

Монтаж электрического теплого пола под стяжку. Варианты монтажа электрического теплого пола

Процесс укладки теплого пола рознится в зависимости от выбранного способа монтажа. Если укладку планируется делать в стяжку, то подойдет либо нагревательный кабель, либо нагревательный мат. Если укладку планируется выполнить напод ковролин, плитку или ламинат, то можно использовать инфракрасную пленку или, опять же, нагревательный мат.

Принципиальное устройство системы электрический теплый пол при различных устройствах пола и напольного покрытия приведено в таблице ниже.

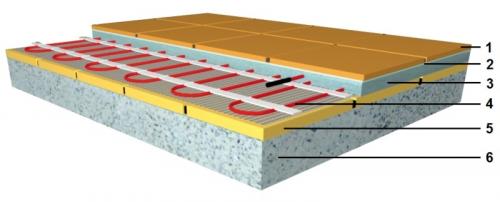

	Электрический теплый пол под кафельную плитку на бетонном основании.  1 — Напольное покрытие, кафельная плитка; 2 — Плиточный клей или мастика для монтажа кафельной плитки; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

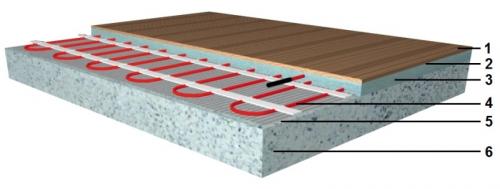

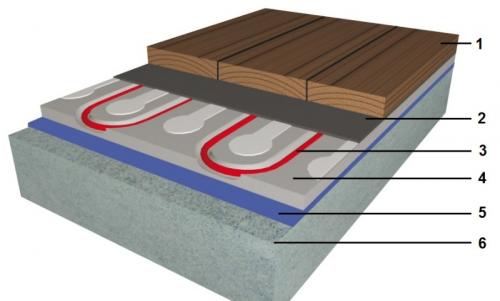

	Электрический теплый пол под деревянное напольное покрытие, ламинат, ковролин.  1 — Деревянный пол, ламинат или ковролин; 2 — Подложка под ламинат; 3 — Самовыравнивающаяся смесь для пола; 4 — Нагревательный кабель или нагревательный мат; 5 — Грунтовочный слой или стяжка; 6 — Бетонное основание пола.

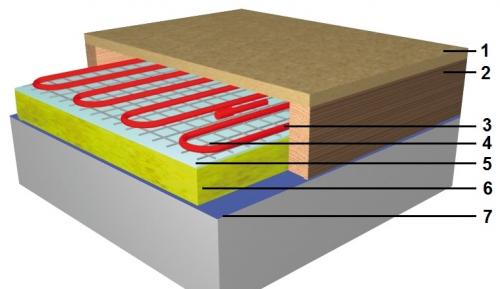

	Электрический теплый пол в деревянных полах на лагах.  1 — Деревянное напольное покрытие; 2 — Лаги деревянного пола; 3 — Нагревательный кабель или нагревательный мат; 4 — Тонкая монтажная сетка; 5 — Изоляция; 6 — Пароизоляция; 7 — Бетонное или деревянное основание.
	Электрический теплый пол паркет или ламинат с использованием системы DEVIcell Dry.  1 — Деревянный пол, ламинат или паркет; 2 — Шумопоглащающая подложка; 3 — Нагревательный кабель; 4 — Панели системы DEVIcell Dry; 5 — Пароизоляция; 6 — Бетонное основание пола.

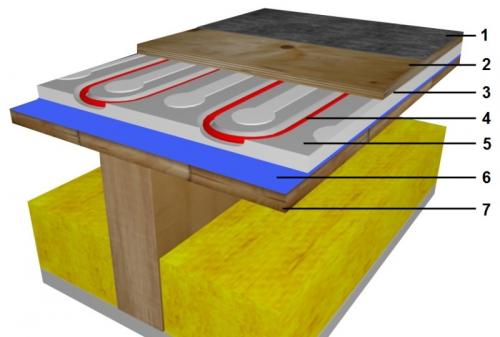

	Электрический теплый пол по существующим деревянным полам.  1 — Линолеум, виниловое или ковровое напольное покрытие; 2 — Щит, распределяющий нагрузку (минимальная толщина 5 мм); 3 — Шумопоглащающая подложка; 4 — Нагревательный кабель; 5 — Панели системы DEVIcell Dry; 6 — Пароизоляция; 7 — Существующая конструкция деревянного пола.

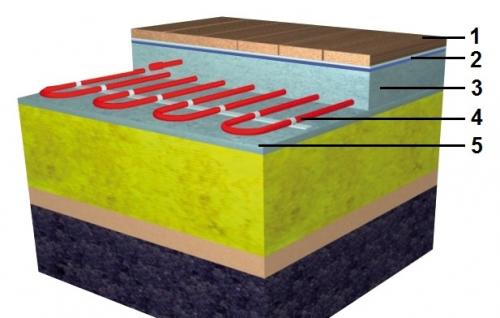

	Электрический теплый пол для организации подогрева бетонного пола толщиной более 3 см.  1 — Напольное покрытие; 2 — Шумопоглащающая подложка, плиточный клей, пароизоляция, в зависимости от типа напольного покрытия; 3 — Бетон или цементная стяжка; 4 — Нагревательный кабель; 5 — Бетонная плита или монтажная сетка.

Водяной теплый пол в стяжку. Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы.

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

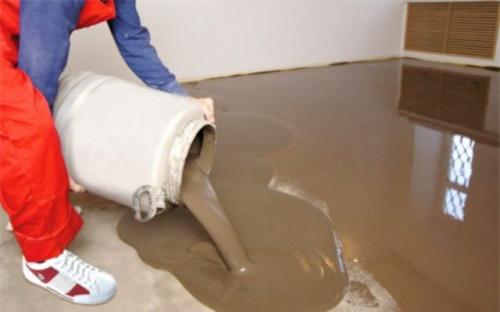

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье « Стяжка пола с фиброволокном ») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

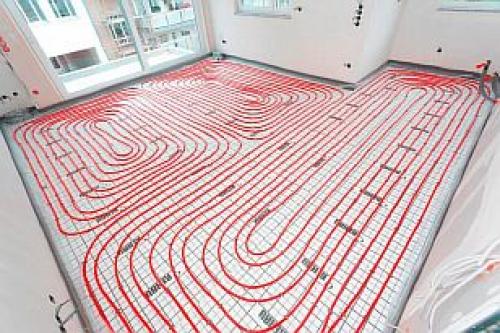

Оптимальная толщина стяжки.

Толщина стяжки под электрический теплый пол. Рекомендации по выполнению стяжки

Все мероприятия, связанные с обеспечением плоскостности пола с помощью цементно-песчаных составов, должны выполняться в соответствии с требованиями, регламентированным строительными нормами и правилами.

В СНИП указаны основные параметры, которыми должны обладать цементные стяжки покрытия:

• минимально допустимая толщина;
• прочностные характеристики;
• потребность выполнения гидроизоляции;
• размер слоя, закрывающего коммуникации;
• необходимость укрепления арматурой;
• требования к расположению деформационных швов.

В зависимости от применяемого для ее выполнения состава, толщина изменяется. Минимальная толщина состава на основе песка и цемента, согласно требованиям СНИП, для жилых помещений составляет не менее 20 мм. Для цементных смесей с добавлением полимерных волокон допуск уменьшен до 15 мм. Правила регламентируют, что при обеспечении наклона поверхности, наименьшая толщина стяжки на участках, расположенных рядом с лотками, трапами, должна быть не меньше 20 миллиметров. Отклонение от плоскостности не должно превышать 4 мм.

При заливке цементной стяжки своими руками, домашние мастера редко обращают внимание на требования, изложенные в СНиП

Барьер для гидроизоляции необходим в ситуациях, указанных СНИП, когда существует возможность переувлажнения слоя.

При толщине стяжки более 5 сантиметров, она подлежит армированию. Это требование прописано строительными нормами и правилами для жилых помещений, в которых на поверхность пола действуют небольшие и средние усилия. Благодаря армированию основание пола приобретает дополнительную прочность, не растрескивается. При меньшей толщине не требуется обязательное армирование. При необходимости устанавливаются стальные прутки, например, если полы эксплуатируются в условиях перепадов температуры. Черновые цементные покрытия не усиливают арматурой, так как основные усилия воспринимает находящийся сверху слой.

Деформационные швы указываются на технологической карте покрытия, учитывающей все параметры. Документ необходим при обустройстве больших площадей. Он является проектом, содержащим сведения об очередности выполнения операций, свойствах применяемых материалов, расположении швов и расстоянии между ними, которое не должно превышать 6 метров.

Нормы предусматривают выполнение стяжки, если требуется:

• Спланировать поверхность основания.
• Зацементировать магистрали.
• Равномерно распределить усилия по слоям.
• Выполнить расположение пола под уклоном.
• Обеспечить теплоизоляцию пола в соответствии с нормами.

Создаваемая строителями поверхность обязательно должна соответствовать требованиям СНИП как по конструктивным особенностям, так и по эксплуатационным характеристикам и воспринимаемым усилиям. Технические требования к подстилающим прослойкам и грунтам, воспринимающим нагрузки, регламентированы разделами строительных правил.

В таблицах, прилагаемых к строительным нормам, указаны данные для выбора покрытия, необходимого для конкретного помещения, и обеспечения его прочности.

Теплый пол под бетонную стяжку. Какие виды подогрева подойдут?

Для установки под бетонную стяжку подходят сразу несколько различных категорий тёплого пола, каждый из которых отличается конструкцией, источником теплоснабжения и энергоносителя, имеет свои преимущества и недостатки. Ниже можно ознакомиться с подробной информацией об электрических и водяных тёплых полах, которые можно монтировать под стяжку для достижения комфортной эксплуатации помещений и повышения их энергоэффективности.

Электро

Электрические тёплые полы часто устанавливаются в квартирах и офисах, с централизованной системой отопления и общей котельной, по ряду причин:

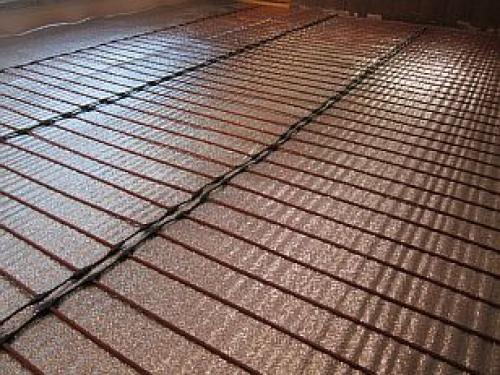

1. Греющий кабель :
   • Укладывается на стальные оцинкованные или пластиковые крепежи петлевого типа.
   • Схема раскладки кабеля, как правило, представляет собой «змейку».
   • Минимальный радиус изгиба не должен быть менее 5 – 10 диаметров кабеля, чтобы исключить его перелом.
   • Расстояние между соседними витками определяется теплотехническим расчётом и конструктивными требованиями рабочего проекта.
   • Данный кабель часто устраивается в тех помещениях, где на каждую квартиру выделяется определённое количество тепловой энергии, и у собственников нет возможность устроить тёплый пол с жидким теплоносителем.
   • Ещё одна причина использования такого обогревательного элемента заключается в его небольшом диаметре, что позволяет устроить стяжку с минимальной толщиной – от 50 – 60 мм и выдержать объёмно-планировочные параметры помещения, а также снизить эксплуатационную постоянную нагрузку на плиту перекрытий.
2. Комплектные маты с греющим кабелем , заранее разложенным с оптимальным шагом в заводских условиях:
   • Применяются в квартирах, офисах или частных жилых домах со стандартными планировочными решениями.
   • Эффективно работают только в том случае, если в паспорте качества указываются температурно-влажностные параметры, которые полностью соответствуют объёмно-планировочным и теплотехническим показателям помещения.
   • Удобны при монтаже, чем объясняется их высокая популярность, так как они раскладываются без необходимости фиксации кабеля.
3. Инфракрасные маты на плёночной основе :
   • Особенно удобны в применении, при условии, что чистовое покрытие пола выполнено из пористых деревянных материалов, которые могут сдерживать простую энергию нагрева, что сказывается
   • Раскладываются токопроводящими элементами вниз, устраиваются как можно ближе к верхней отметке стяжки, так как энергия нагрева эффективно воздействует на предметы, находящиеся в комнате в непосредственной близости от стяжки.
   • ИК плёнка устраивается либо под арматурную сетку стяжки, либо поверх уже затвердевшего несущего слоя с последующей заливкой элемента обогрева помещения самонивелирующимися составами.

Электрический теплый пол в стяжку. Можно ли делать теплый пол?

Тёплый пол почти всегда устраивается по набравшему прочность бетонному или цементно-песчаному основанию стяжки , при условии соблюдения ряда технологических и конструктивных требований :

1. Стяжка должна быть ровной, и перепад по её верхней отметке не должен быть больше, чем 3 – 5 мм.

   Это обеспечивает точную прокладку труб, матов, греющего кабеля или инфракрасных плёнок без их излома или перегибов.

2. На стяжке не должно быть усадочных или других трещин, сколов, раковин и прочих механических повреждений, непровибрированных участков, следов расслоения бетона.
3. Для исключения теплопотерь, под стяжку обязательно требуется укладывать эффективный изоляционный материал, чаще всего, экструдированный пенополистирол с толщиной слоя 50 мм, при условии, что к помещению не предъявляется дополнительных или специальных требований по обеспечению энергоэффективности.
4. Учитывая, что стяжка закрывает упругое основание, она может подвергаться деформациям и дополнительным непроектным растягивающим усилиям в нижней зоне во время эксплуатации, в связи с чем требуется обязательное армирование конструкции сеткой или арматурными стержнями, образующими вязаный плоский каркас.
5. Для бетонной стяжки под тёплый пол требуется высокопрочный цемент, а также соблюдение определённой рецептуры замеса, чтобы исключить расслоение структуры конструкции и возникновение трещин от температурного расширения или сжатия.
6. Чтобы повысить эффективность обогрева помещения, вне зависимости от конструкции тёплого пола, рекомендуется укладка дополнительной фольгированной отражающей мембраны.
7. Минимальная толщина армированной бетонной стяжки для устройства тёплого пола должна быть не менее 50 мм.

Электрический теплый пол сетка сверху или снизу. Монтаж электрического теплого пола своими руками: расчет, схема укладки, подключение

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройстви датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

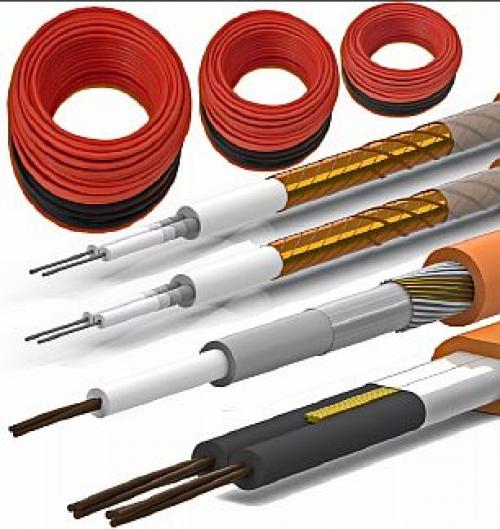

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

• Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

• Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

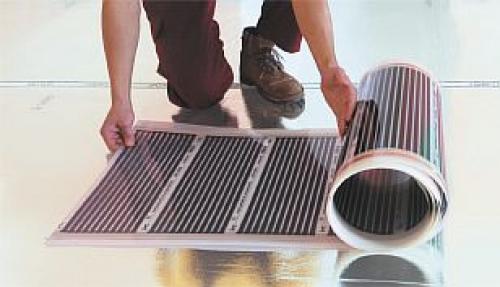

• Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

• Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.
