Возведение стен из пазогребневых плит. Что такое пазогребневые плиты

Возведение стен из пазогребневых плит. Что такое пазогребневые плиты

Гипсолитовые перегородки — это стены, собранные из гипсовых пазогребневых плит. С одного из торцов плита снабжена гребнем, с другого торца имеет паз, что облегчает процесс монтажа и повышает прочность готовой конструкции.  ПГП производятся методом литья из гипсового сырья с добавлением минеральных наполнителей. Минеральные присадки облегчают вес изделия и улучшают потребительские свойства плит:

• Придают прочность;
• увеличивают коэффициент тепло и звукоизоляции.

Для ПГП, применяемых в помещениях с высокой влажностью, в состав сырья вводят гидрофобные добавки. Гипсовые пазогребневые плиты используются в частном домостроении для возведения межкомнатных стен, для обустройства ниш, для зонирования помещений. В массовом строительстве из ПГП возводятся не только внутренние, но и межквартирные не несущие стены из более толстых двойных блоков.

Достоинства и недостатки

ПГП, как и любой материал, имеет ряд особенностей. Исходя из его физико-химических особенностей, можно выделить несколько преимуществ:

• экологическая чистота;
• малый вес;
• незначительная толщина;
• геометрическая стабильность;
• пожаробезопасность;
• высокая скорость возведения стен;
• экономическая целесообразность;
• малая толщина шва;
• легкость обработки;
• биологическая нейтральность, благодаря которой материал не представляет интереса для насекомых, стены из ПГП не поражаются грибков и не подвержены гниению.

Помимо перечисленных качеств, гипсолитовые блоки не проводят электричество.

Важно! Благодаря гипсовой основе, блоки легко поддаются ремонту.

К недостаткам следует отнести:

• Невысокий уровень звукоизоляции, что ограничивает область применения блоков, либо требует возведения многослойной конструкции;
• Мелкодисперсная пыль, образующаяся в процессе обработки блоков, негативно влияет на органы дыхания, необходимо работать в респираторе;
• Невозможность применения для возведения несущих перегородок;
• Необходимость выравнивания основания;
• ПГП достаточно хрупкий материал, ударная нагрузка приводит к разрушению блока;
• Недопустима финишная отделка составами, содержащими щелочь.
• Невозможность монтажа не гидрофобизированных блоков в помещениях с избыточной влажностью.

Основной недостаток ПГП основан на свойствах материала-основы. Для крепления предметов на стене из гипсовых плит нельзя применять обычные саморезы или гвозди. Чтобы закрепить лёгкие предметы, нужно применять антикоррозийные гвозди или винты. Более тяжелые предметы крепятся при помощи пластиковых дюбелей. Навесную мебель и бытовую технику следует крепить на перегородки из гипсовых блоков при помощи сквозного крепежа на шпильках. Перед началом ремонта оцените особенности пазогребневых плит, и помните, что нет плохого материала, есть ошибки в выборе и некачественный монтаж.

Монтаж пазогребневых плит кнауф. Последовательность монтажа пазогребневых плит. Часть 1

• Последовательность монтажа пазогребневых плит. Часть 1

	Основание пола, на котором планируется монтаж перегородок из пазогребневых плит Кнауф должно быть стабильным, ровным и неподвижным. При необходимости удалите старую, непрочную стяжку, заменив её на новую. Если основание имеет неровности более 10 мм. сделайте выравнивающий слой непосредственно под перегородкой. Перед началом монтажа очистите основание от грязи, строительного мусора и масленых пятен. Для удаления пыли и улучшения сцепления загрунтуйте основание грунтовкой глубокого проникновения .
	После высыхания грунтовки приступите к разметке основания пола. Сразу отметьте дверные проёмы, если таковые предусмотрены. Для облегчения монтажа можно натянут шнуровку по линии будущей перегородки. При помощи уровня или отвеса перенесите разметку на стены и потолок.
	Для приготовления монтажной смеси (клея) засыпьте сухую смесь Фуген или Фуген гидро в чистую пластиковую ёмкость с водой комнатной температуры в соответствии с рецептурой указанной на мешке. Перемешайте смесь при помощи специального электрического миксера или дрели с насадкой до однородной массы. Дайте раствору настояться 3-5 минут и вновь перемешайте. Готовьте раствор порциями, которые Вы сможете израсходовать в ближайшие 30-40 минут.
	Укладывать пазогребневые плиты Кнауф можно двумя способами. При первом способе пазогребневые плиты устанавливаются на клей, непосредственно на бетонное основание. Такой способ называется жестким креплением. Нанесите приготовленный раствор клея на пол и стены равномерным слоем. Усреднённый расход клея для плиты толщиной 80 мм составляет 1,5 – 2 кг на 1 м2, а для перегородок толщиной 100 мм. 2 – 2,5 кг.
	При втором способе плиты Кнауф крепятся к полу, потолку и стенам через пробковую эластичную прокладку . Такой способ крепления обеспечивает лучшую звукоизоляцию, особенно от ударного шума ( хлопки дверью, стук и т. д.). Пробковая лента шириной 75 мм. приклеивается на слой клеевой смеси к полу потолку и стенам. Регулируя толщину монтажного клея необходимо добиться строгой горизонтальности пробковой прокладки с помощью уровня и оставить её на 20 – 30 минут в неподвижном состоянии. После этого можно начинать монтаж плит первого ряда.
	Пазогребневые плиты  Кнауф можно укладывать как пазом вверх, так и гребнем. Однозначно, практичнее вести монтаж вверх пазом, так как монтажный клей гораздо удобнее укладывать в паз, нежели пытаться намазывать на гребень. Для этого у всех плит первого ряда гребень нужно удалить. Его можно отпилить при помощи ножовки по дереву с крупным зубом или стесать обдирочным рубанком до получения ровной плоскости. Этой плоскостью плиты первого ряда устанавливаются на пол, и вся дальнейшая кладка получается пазом вверх.
	После схватывания клея под эластичной прокладкой можно приступить к установке плит первого ряда. Нанесите клей равномерным слоем на поверхность пробковой прокладки и установите первую плиту. Горизонтальность установленной плиты можно регулировать с помощью клинышков.
	При укладке плит первого ряда уделяйте максимальное внимание проверке вертикали и горизонтали установленных плит с помощью уровня или метростата. В дальнейшем, первый ряд будет служить направляющим для всей стены.
	Прикладывая длинное правило или рейку к стене под разными углами, Вы сможете контролировать получившуюся плоскость и в случае необходимости сразу её корректировать.
	При укладке следующих плит наносите клей как на горизонтальные пазы нижнего ряда, так и на вертикальные. Плиты должны быть склеены между собой по всем, четырём торцам. Выступившие излишки клея сразу затирайте шпателем для окончательной заделки шва. Толщина швов не должна быть более 2-х мм.

Прочность стены из пазогребневых плит. Как строить из пазогребневых плит

Чтобы перегородка из пазогребневых блоков была надежной и стабильной, необходимо выполнить некоторые условия:

• Ставить блоки на идеально ровное основание с перепадами высоты не более 2-3 мм на метр. Оно должно быть выровнено во всех плоскостях. На бетонных основаниях заливают выравнивающую стяжку (минимальная толщина 3-5 см), на деревянных полах кладут сухой ровный брус.
• Кладка ведется по аналогии с кирпичной — с перевязкой на середине. Используется специальный или плиточный клей. С силикатными блоками можно использовать раствор для кладки пеноблоков.
• Перегородка должна быть строго вертикальной. Отклонение даже в один градус ведет к нестабильности, поэтому контроль обычным строительным уровнем недостаточен. Можно контролировать лазерным уровнем и/или отвесом.

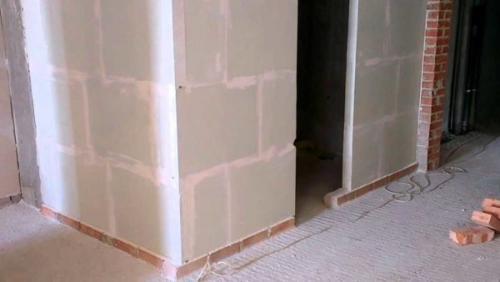

  Так выглядит готовая перегородка из пазогребня отделяющая санузел в новостройке

• Максимальная высота перегородки из пазогребневых плит 3,5 метра, максимальная длина — 6 метров.
• Между верхушкой перегородки из ПГП и потолком надо оставить щель 20-30 мм. Этот зазор заполняют монтажной пеной.
• Для придания большей стабильности, примыкание с потолком желательно усилить, забив штыри и замуровав их внутри блоков (не между швами так как швы очень тонкие).
• Звукоизоляция перегородки из пазогребня не слишком высокая. Чтобы вам жить было комфортно, используйте пробковую или битумизированную подкладку под стену, а также обшивайте стены с двух сторон гипсокартоном. Такой «пирог» создает комфортные для проживания условия.

Перегородка из пазогребневых плит. Виды и характеристики пазогребневых конструкций

Пазогребневые плиты для перегородок – это прямоугольные элементы с продольными пазами и выступами (гребнями) на стыках, необходимыми для крепкой и бесшовной связки. Их стандартные размеры — 667х500х80 мм, толщина может быть и 100 мм.

Существуют плиты пазогребневого типа для перегородок больших размеров, высотой от пола до потолка.

Их установка происходит очень быстро, но самостоятельно с ней не справиться – из-за большого веса строительных элементов монтажом занимается целая бригада.

Типы пазогребневых блоков для межкомнатных перегородок в зависимости от материала изготовления:

Вид	Способ изготовления	Положительные качества
Гипсовые плиты	Из гипса с пластифицирующими добавками. Гипсовые блоки для перегородок делятся на влагоустойчивые (зеленого цвета) и те, чья влагопропускающая способность высока.	Разрешены для монтажа в комнатах для детей. Еще один плюс гипсолитовых блоков – простота в обработке. Гипсоблоки распиливаются под любым углом – из гипсовых элементов можно создавать конструкции разнообразной формы и конфигурации.
Силикатные блоки	Из негашеной извести и воды с добавлением кварцевого песка при помощи автоклава.	Имеют значительные шумоизоляционные качества. Устойчивы, по сравнению с гипсовыми, к действию влаги, обладают большей прочностью и долговечностью.

ПГП-перегородки могут быть полнотелыми и пустотелыми. Последние весят меньше (22 кг по сравнению с 28-ю у монолитных), но не выдерживают подвешивания массивных предметов обихода.

Монтаж пазогребневых плит. Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

• на основе гипса (литые гипсовые);
• из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).



  Размеры гипсовых пазогребневых блоков по ГОСТу и ТУ

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

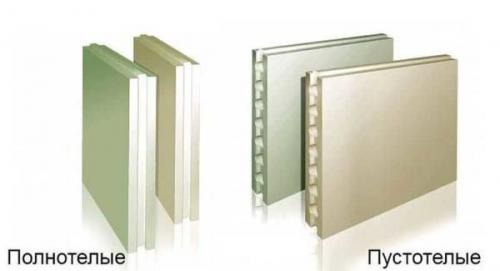

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

• Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
• Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
• Нагрузка на перекрытия или пол . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

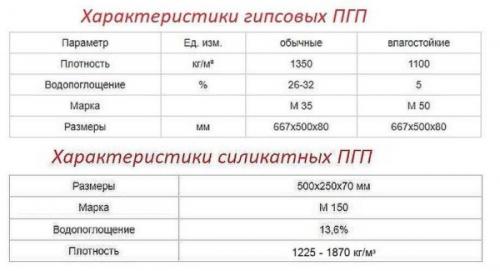

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

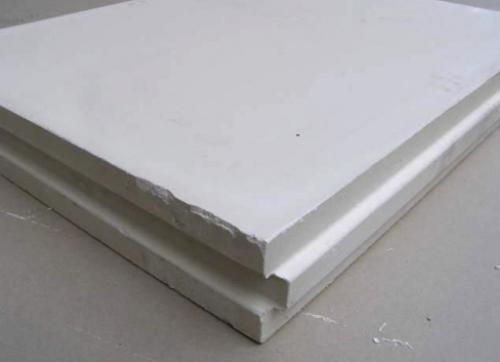

Перегородки из пазогребневых плит толщина. Гипсовые пазогребневые плиты

Изготавливаются по литьевой технологии из гипса марок Г-4 или Г-5.

Строительный гипс — экологически чистый и дышащий материал. Поэтому перегородки из него соответствует жестким санитарно-гигиеническим нормам, регламентирующим качество отделочных материалов. Для улучшения эксплуатационных и прочностных характеристик в гипс добавляют пластифицирующие добавки.

Современные гипсовые пазогребневые плиты в зависимости от степени поглощения влаги делятся на обычные и влагостойкие . Для снижения водопоглощения в исходное сырье добавляют гранулированный доменный шлак и портландцемент. Для того, чтобы отличать такие плиты от обычных, их окрашивают в зеленый цвет.

Стандартные перегородочные блоки из гипса можно использовать только в зданиях с сухим и нормальным уровнем влажности, а влагостойкие (гидрофобизированные) разрешается ставить и во влажных помещениях (согласно требований СНиП II-3-79)

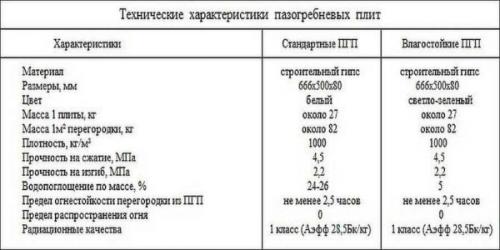

Табл. №1 Основные технические характеристики пазогребневых плит из гипса

По уровню теплоизоляции пазогребневая гипосовая плита толщиной 80 мм равноценна бетонной стене толщиной 400 мм. Коэффициент шумоизоляции у нее  составляет от 34 до 40 дб, что является хорошим показателем для перегородочных конструкций.

Огнестойкость полнотелых гипсовых блоков очень высока. Они способны в течение 3 часов выдерживать прямое воздействие огня (температура около +1100 С) без потери несущей способности.

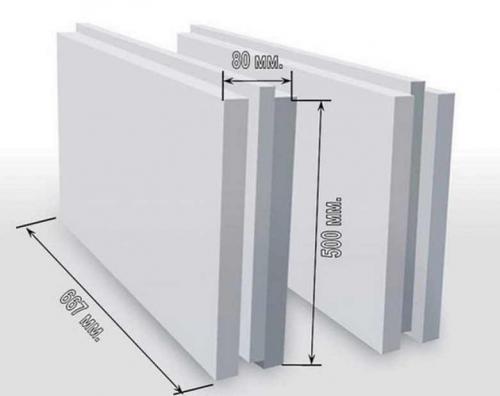

Для снижения веса кладки выпускаются пустотелые гипсовые плиты стандартного размера 667х500х80 мм. Их масса почти на 25% меньше, чем у полнотелых (22-24 против 30-32 кг).

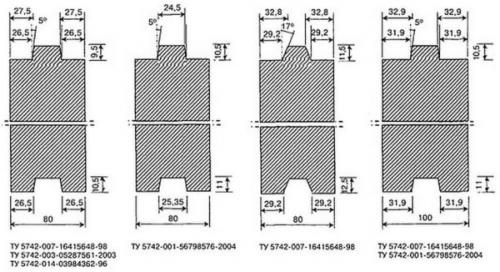

Кроме этого, существует градация гипсовых плит в зависимости от формы гребня и паза (прямоугольный и трапециевидный). Однако, данный параметр не оказывает существенного влияния на качество и прочность перегородок.

Как поставить дверь в стену из пазогребневых плит. Установка двери в пазогребневую перегородку

Так как в примере указана длина плит 667 мм (ТУ 5742-007-16415648-98), то в этом случае над дверным проемом шириной 900 мм необходимо устройство перемычки. Для устройства дверного проема шириной 900 мм без перемычки, необходимо использовать плиты длиной 900 мм (ТУ 5742-014-03984362-96).

Это говорит о том, что при планировке перегородок из ПГП с дверными проемами необходимо сразу учитывать то, какие плиты вам потребуются, так как по техническим условиям плиты имеют отличия не только по длине, но и по толщине и ширине. Можно использовать при устройстве перегородок плиты разной длины и ширины, но толщина плит при этом должна быть одинаковой.

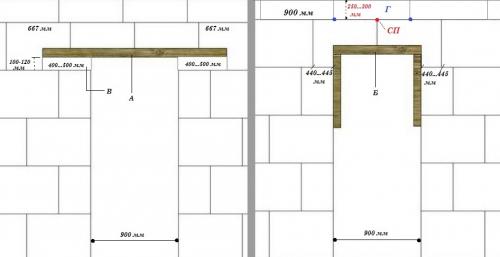

Слева на рисунке показан пример устройства проема шириной 900 с ПГП длиной 667 мм (как в нашем случае). Проем сделан с капитальной перемычкой (А). Перемычку можно сделать из швеллера, прутков арматуры или, в крайнем случае, можно использовать деревянный брусок толщиной не менее 50 мм (обработанный антисептиком). Заглубление перемычки, как показано на рисунке, должно составлять не менее 400-500 мм с каждой стороны.

Так как высота кладки может оказаться недостаточной на месте устройства проема (высота 1900…2000 мм), то в этом случае под перемычку можно сделать надставки (В) толщиной 100-120 мм, что позволит увеличить высоту проема до необходимого размера.

На рисунке справа показан пример устройства проема шириной 900 мм с ПГП длиной 900 мм. В этом случае проем сделан без капитальной перемычки, а на время оформления проема для опоры плит, сделана временная перемычка (Б). Заглубление плит с каждой стороны проема будет составлять 440-445 мм (зависит от глубины паза и высоты шипа в плитах).

Если использовать для такого оформления дверного проема плиты длиной 667 мм, то их заглубление составит не более 200 мм, а это в два раза меньше чем у плит длиной 900 мм, что снижает прочность верхней части дверного проема. Но, даже используя плиты длиной 900 мм, над дверным проемом без капитальной перемычки, не должно находиться дополнительного ряда кладки, особенно из цельных плит (можно сделать еще один ряд с высотой плит не более 50% от общего размера).

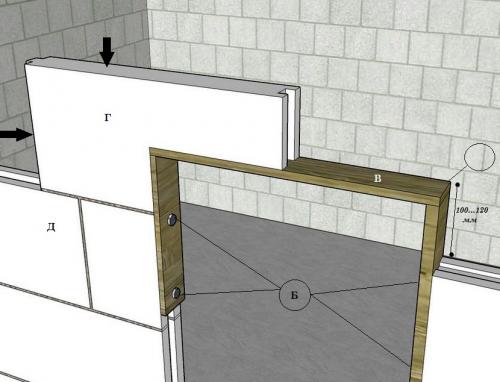

При кладке финишного ряда из ПГП высотой не более 250-300 мм, обратите внимание на то, что желательно расположение плиты (Г) сделать так, как показано на рисунке справа. Это позволит снизить нагрузку на место стыка плит (СП — стык плит) над дверным проемом и перераспределить ее по краям плиты в места, отмеченные синими точками. Теперь рассмотрим устройство дверного проема без капитальной перемычки.

1. Из досок или толстой фанеры необходимо сделать П-образную перемычку (А).
2. Выпуск перемычки над рядом ПГП зависит от требуемой высоты проема, например, выпуск П-образной перемычки может быть равен 100…120 мм.

Демонтаж П-образной перемычки осуществляют после того, как перегородка будет полностью готова, то есть только после того когда будет выполнена работа по укладке последнего ряда плит. Как раз об этом мы и поговорим в продолжении статьи.
