Антенны для цифрового ТВ на даче своими руками. Из коаксиального кабеля

Антенны для цифрового ТВ на даче своими руками. Из коаксиального кабеля

Иногда бывает ситуация, что антенна выходит в самый неожиданный момент и в ближайшее время начнется футбольный матч или важная премьера. В городе для сборки самодельного приемника легко найти инструменты, в крайнем случае, можно купить или попросить у соседа.

Когда же цифровая антенна ломается на даче или у бабушки в деревне, под рукой может не оказаться даже обычной отвертки, а про паяльник можно забыть. И в этой ситуации выручается довольно примитивная антенна из кабеля для цифрового ТВ со сборкой за 5 минут. Это самое простое приемное устройство, собираемое своими руками.

В качестве активной области используется сам телевизионный кабель, который спокойно принимает аналоговое и цифровое ТВ. Народное название такой антенны «Петля».

Сборка выполняется следующим путем:

• кабель отсоединяется от неисправного устройства приема цифрового телевидения;
• конец антенного провода зачищается от изоляции;
• отмеряется 40 см и на отрезке аккуратно снимается изоляция на 2 см (важно не повредить внешний контур);
• оголенная область и зачищенный от изоляции отрезок параллельно прикладываются друг к другу и прочно соединяются проволокой.

В результате получится круг из кабеля диаметром немногим более 15 см, который и будет служить приемником. Теперь посередине (с противоположной стороны от точки соединения) нужно отмерить 4 см и снять изоляцию. Устройство своими руками для цифрового телевидения из коаксиального кабеля готово.

У такого приемника будет высокая шумности из-за открытого конца кабеля, поэтому он не подойдет для постоянного использования. Программы аналогового телевидения всегда показывают с помехами, но качество изображения удовлетворительное.

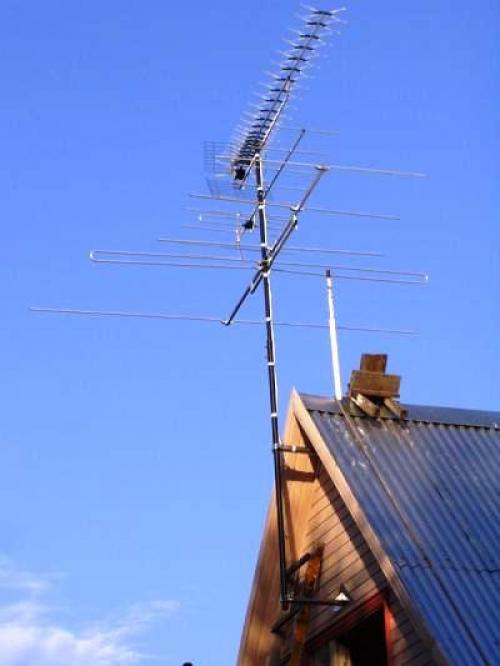

Антенна для ТВ для дачи. Какая антенна лучше для дачи

Каждый тест антенн для дачи показывает, что лучшая антенна для дачи, особенно находящейся в удалении 100-120 км от города – спутниковая. Она лидирует в рейтинге антенн, потому что может обеспечить хороший прием и большое количество каналов. Но иногда, из-за нежелания ставить в саду дорогую тарелку или наличия только старого телевизора, который плохо « тянет цифровое ТВ», антенна для телевизора на дачу ставится самая обычная. Старая добрая д ециметровая антенна на дачу для приема эфирного телевидения стоит совсем немного, хоть и «ловит» не так много каналов.

Hipnose:

– Помогите определиться, какую телеантенну выбрать для дачи с удалением 100-120 км от Москвы. Хотелось бы, чтобы она брала каналов 5-6. Сейчас показывает только 1 канал, да и то плохо. Без спутникового телевидения хочу обойтись. Есть ли такая возможность?

Мнение нашего пользователя с ником Александр 2:

– Если до телевышки около 100-120 км, и вообще, более 50 - 60 км, то про эфирный приём можно забыть (всё ещё сильно зависит от рельефа местности). Такая тв антенна сто километров от Москвы брать не будет, вам удастся принять сигнал с одного из областных ретрансляторов, расположенных в ближайших районных центрах.
Тв антенна для дачи перед установкой, для защиты элементов конструкции от неблагоприятных погодных условий полностью разбирается, промазываются все контакты, резьбы, гаечки и винтики мовилем или литолом – в этом случае tv прослужит не год, а значительно больше, можно смело устанавливать мачту на улице.

Обычно встроенные усилители работают до первой хорошей грозы. И заземление или молниеотвод тут не помогает. Т.к. заземление защищает дом.

Александр 2:

– Я не заземляю, если на этом категорически не настаивает заказчик. Если заземлённая антенна стоит на доминирующей высоте, то молния ударит в неё обязательно, а если не заземлена - то молния ударит в высокое дерево в саду поблизости.

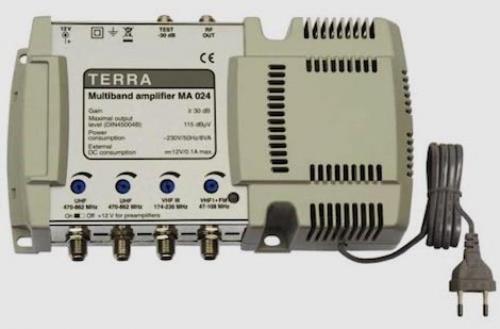

Усилитель сигнала ТВ-антенны для дачи, какой лучше. Применение антенных усилителей

В большинстве случаев эффективное использование антенны на даче возможно только при условии ее совместной работы с усилителем, который необходимо правильно выбрать. Подобное устройства изначально встраиваются в приемник или приобретаются отдельно. В зависимости от этого, антенны подразделяются на активные и пассивные, о чем уже говорилось выше. Усилители сигналов целесообразно использовать в тех случаях, когда телевизионная вышка расположена слишком далеко от места приема сигнала.

Выбирать усилитель сигнала для ТВ антенны на дачу рекомендуется с учетом следующих параметров:

• Коэффициент усиления сигнала, измеряемый в децибелах (дБ).
• Коэффициент возможного уровня шума во время работы, тоже измеряемый в дБ.
• Величина тока и напряжения, при котором данное оборудование сможет нормально функционировать.

Очень часто возникают споры о необходимости использования усилителей телевизионных сигналов. Для принятия какого-то решения о том, что выбрать, следует ознакомиться с плюсами и минусами этих устройств.

В качестве положительных моментов можно отметить следующие:

• Усилитель для антенны телевизора дает возможность принимать даже очень слабые сигналы.
• В наружных устройствах коэффициент шума становится минимальным.
• Возможность улучшения сигнала в самом широком спектре различных диапазонов частот.
• При желании, усилитель вполне возможно изготовить своими руками.

Недостатками антенных усилителей являются следующие:

• Сигналы в метровом диапазоне с повышенной мощностью способны привести к перегрузкам оборудования.
• Восприимчивость к грозовым разрядам приводит к выходу из строя усиливающих устройств.
• Пассивные потери, образующиеся на выходе, создают препятствия достижению нормального уровня усиленного сигнала.

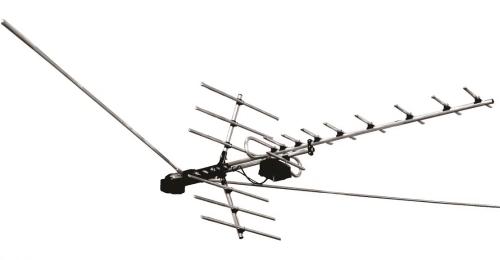

Антенны для цифрового ТВ на даче волновой канал. По принимаемым сигналам

Аналоговая

Вещание ТВ в устаревшем аналоговом формате в ближайшие годы прекратится , но пока это все еще актуально. Учитывая, что на даче у многих старые телевизоры , многие садоводы принимают именно аналоговый сигнал телевещания. Для приема цифрового ТВ им нужна либо специальная приставка для телевизора , либо замена самого телевизора.

Для приема аналоговых ТВ программ нужна антенна метрового диапазона (МВ антенна) . Как правило, это довольно габаритные наружные антенны либо комнатные с длинными «усами».

МВ-сигнал распространяется на довольно большие расстояния, поэтому в удаленных от передающих вышек районах бывает так, что практически нет другой альтернативы кроме метрового диапазона .

Цифровая

Цифровая антенна для телевизора предназначена для приема цифрового ТВ в дециметровом диапазоне (ДМВ). По-другому она еще называется DVB-T2 антенна. Этот вариант вам подходит, если ваша дача попадает в зону вещания ЦТВ , а также ваш телевизор поддерживает прием сигнала в цифровом формате, либо у вас есть специальная приставка для телевизора .

Читайте в моей статье , что такое цифровое ТВ вещание, попадает ли ваш участок в зону вещания ЦТВ. Там же вы найдете ответы на некоторые другие вопросы по приеме «цифры» на даче.

Антенны ДМВ-диапазона обычно довольно компактны и из-за своего размера несколько дешевле МВ-антенн.

Комбинированная

Довольно часто производители выпускают комбинированные варианты антенн для приема и метрового и дециметрового диапазона сигналов (МВ/ДМВ антенны). Представляют они собой просто симбиоз двух отдельных антенн в одном корпусе .

Например, у меня на даче стоит такая комбинированная антенна и подключена она к двум телевизорам: один ТВ показывает аналоговое ТВ, а другой — цифровое.

Как выбрать антенну для цифрового ТВ на дачу. Виды дачных антенн

Спутниковые

Имеют большой корпус с металлическим диском, который эффективно отражает волны и перенаправляет их на облучатель с конвектором. Далее сигнал поступает на тюнер и в телевизор.

Отличием таких антенн является прием сигнала непосредственно со спутника, где траектория исключает прохождение лесов, зданий, гор и других препятствий. Это особенно практично в удаленном от цивилизации строении и сильно неровном рельефе местности.

Достоинства:

• высокое качество изображения;
• хороший звук;
• большое разнообразие каналов;
• возможность ловить иностранные программы для изучения языка;
• просмотр расписания эфира непосредственно на экране.

Недостатки:

• стоимость выше;
• более дорогое обслуживание при поломке;
• качество сигнала портится при сильном снегопаде.

Эфирные

Простые модели, работающие с сигналом от телевышки или ретранслятора. Подразделяются на аналоговые и цифровые, где присутствует разный диапазон чувствительности и, как итог, отличия в качестве изображения.

Подходят для периодического или постоянно использования на даче, не сильно удаленной от города (до 30-80 км).

Достоинства:

• меньший вес;
• простой монтаж;
• дешевые;
• есть модели с усилителем;
• разнообразие частот;
• способны ловить цифровые сигналы;
• есть коллективные модели.

Недостатки:

• усилители в корпусе часто ломаются;
• устройство может испортиться от ветра;
• на качество сигнала сильно влияют погодные условия;
• чтобы ловить разные каналы приходится изменять направление устройства.

Усилитель сигнала ТВ-антенны для дачи цифровой. Устройство и принцип работы усилителя сигнала телевизионной антенны

Усилители ТВ-сигнала для дачи или квартиры имеют достаточно простое устройство. Это две платы, которые соединены друг с другом посредством специальной схемы, применяемой для снижения количества шума, который может генерироваться в процессе работы.

Для регулировки частотного диапазона колебательный контур снабжается конденсатором, а входной играет роль высокочастотного фильтра. Он имеет ряд рабочих частот. В первом диапазоне генерируемые частотные характеристики приближены к 48,5 МГц, во втором они равны 160 МГц. Наличие резисторов в принципиальной схеме обеспечивает возможность выставления нужных режимов.

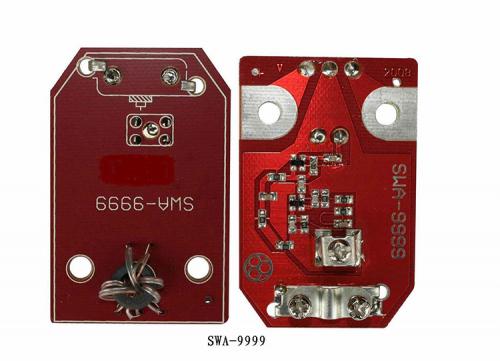

Плата имеет набор конденсаторов и резисторов, необходимых для достижения нужных характеристик

Путём изменения сопротивления можно добиться выставления напряжения в 5 В и силы тока в 5 А. Это обеспечивает максимальное усиление сигнала на дельту в 4,7 дБ при частоте 400 МГц.

Многие представленные антенные усилители для телевизора, купить которые можно в магазинах электроники, требуют для питания источник в 12 В. Это даёт возможность их подключения к автомобильному аккумулятору. Чтобы добиться корректной работы, можно применять стабилизатор в виде диодного моста и электролита.

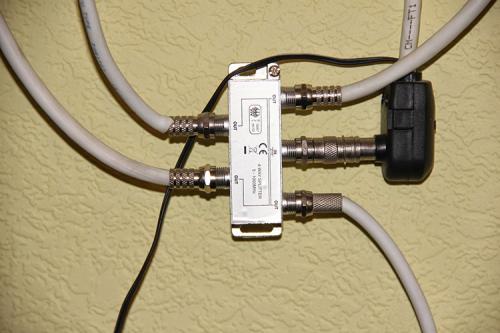

При наличии нескольких телевизоров, их подключение к усилителю происходит через специальный разветвитель

Допускается подключение усилителя для телевизионной антенны для дачи прямо к источнику через коаксиальный кабель, но в этом случае потребуется использование дросселя. Непосредственно телевизионный приёмник подсоединяется через конденсатор.

Работа усилителя спутникового сигнала осуществляется по следующему принципу:

• поступающий от антенны сигнал проходит через согласующий трансформатор;
• далее он поступает на первый транзистор, который соединён к общим эмиттером;
• в последнем осуществляется усиление сигнала с параллельной стабилизацией рабочей точки;
• далее линейный сигнал поступает на второй каскад транзисторов, где осуществляется частотная коррекция;
• на выходе происходит отправление усиленного сигнала в телевизор.

Видео ЦИФРОВОЕ ТВ НА ДАЧЕ (делаем биквадрат для DVB T2)

Усилитель сигнала ТВ-антенны для дачи. Как усилить сигнал телевизионной антенны своими руками

Как улучшить/усилить телеантенну? Усилитель тв сигнала уличной антенны на даче можно установить самостоятельно, соблюдая некоторые рекомендации и советы. Используйте для покрытия силикон, он сделает плату герметичной. Выбирайте кабель для подключение хорошего качества. Его необходимо надежно прикрепить к матче. Уличные телевизионные, монтировать необходимо на крышу или кровлю при помощи матчи. Матчу не следует делать очень высокой. Как бы вы не удивлялись, но усилитель работает от блока питания. Он бывает внешним, а бывает и внутренним. Поэтому необходимо обеспечить подключение к электросети. Многие советуют использовать с внешним подключением, потому что именно они обеспечат стабильное поступление тока без перепада напряжения. Что касается крепления самого усилителя, то его монтирует при помощи болтиков. После всех установок, можно кабель подключить к телевизору и перейти к настройке телеканалов и антенны. Если вы задаетесь вопросом, как правильно подключить, то в этом нет никакого труда, кабель подключается к ТВ точно также, как и от обычной комнатной телеантенны. Как проверить работает или нет конструкция? Подключите кабель к телевизору, перейдите в меню, а именно в пункт поиска телеканалов. И воспользуйтесь ручным или автопоиском. Если появилось изображение и звук, нашлись каналы, то вы всё сделали правильно. Также мощная комнатная антенна для телевизора, может обеспечить отличную ловлю радиоволн на даче, если в радиусе пары километров имеется телевышка.

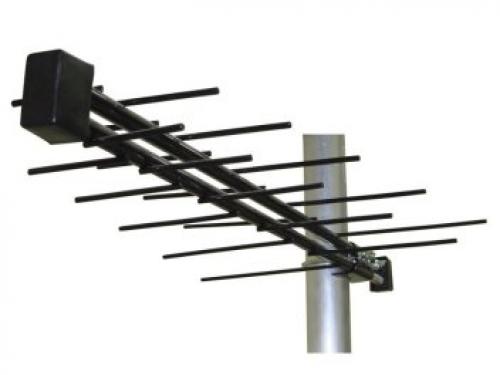

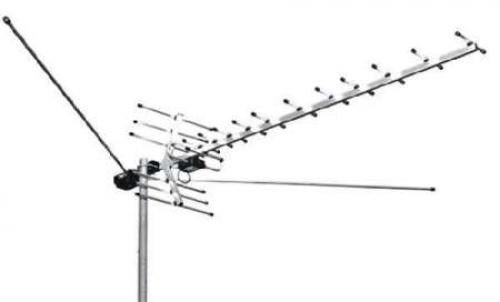

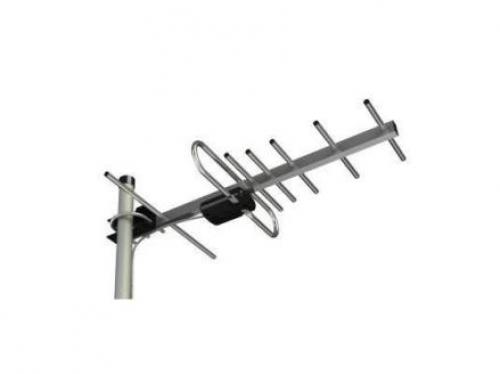

Антенны для цифрового ТВ на даче. Виды антенн

При выборе антенны для цифрового тв можно столкнуться с огромным количеством разнообразных конфигураций и видов. Фактически все цифровые антенны различаются по месту монтажа и типу усиления сигнала. Ниже постараюсь подробно пояснить в каких условиях и какую именно антенну лучше всего выбрать для дачи.

Антенны устанавливаемые внутри помещений

По-другому такой вид антенн называют комнатными. Он отличается от наружных антенн своими габаритными размерами и возможностью установки на любой ровной поверхности. Однако данный вид подходит в большинстве случаев только для использования в черте города. Да и то в непосредственной близости к телевизионной вышке. Кончено если ваша дача расположена недалеко от ретранслятора, то в таких случаях прием может быть уверенным.

Комнатная антенна при установке в одном помещении может давать устойчивый сигнал. Но это не означает, что при переносе в другую комнату сигнал будет таким же. Дело в том, что стены и внешние преграды могут существенно повлиять на устойчивость приема.

Цифровые антенны для дачи устанавливаемые снаружи помещения

Иными словами это наружные антенны. Применение данного типа антенн очень обширно. Они могут быть установлены, как и загородом так и в черте города. Установка такой антенны не вызовет никаких проблем, а на качестве сигнала отразиться существенно.

Если вы задумались, какую антенну выбрать для дачи, то стоит понимать что они делятся на несколько видов по типу усиления сигнала.

Пассивные антенны за счет своей модификации принимают и усиливают сигнал. Они не имеют каких либо компонентов способствующих дополнительному усилению. Для такого вида характерен один плюс, она не вносит ни каких шумов в сигнал. Однако ее конструкции и возможностей может не хватить для устойчивого приема.

Активные антенны позволяют принимать устойчивый цифровой сигнал не только благодаря своей конструкции, но также используя микросхему усилителя. Усилитель может быть установлен как в конструкции самой антенны, так и вне ее. Усилитель питается от обычной розетки через блок питания.

Направленные активные антенны обычно имеют схожую конструкцию с обычными активными антеннами. Отличаются габаритными размерами и дополнительными элементами. Так у направленной антенны для цифрового телевидения центральный сердечник имеет довольно большую длину, и присутствуют дополнительные «усы».  Такой вид антенн лучше всего подойдет для приема устойчивого качественного сигнала за городом. Например на даче в довольно большом удалении от городской вышки.

При выборе антенны для дачи обязательно учитывайте расстояние от источника сигнала и до приемника. Случаются ситуации, когда при выборе довольно мощной антенны сигнал очень сильно искажался. По сути лучшее, очень часто, враг хорошего.
