Как правильно сделать дренаж на участке с глинистой почвой. Дренаж участка своими руками на глинистых почвах

Как правильно сделать дренаж на участке с глинистой почвой. Дренаж участка своими руками на глинистых почвах

Хотелось бы повторить, что поверхностная система отвода воды позволяет избавиться от ее излишков, которые стекают с крыш, скапливаются возле дорожек и террас. Перед тем как сделать дренаж участка своими руками на глинистых почвах , нужно определиться с его типом (точечный или линейный). Разница в том, что в первом случае вода отводится с конкретных участков территории небольших размеров, а второй целесообразен при необходимости предотвращения смыва плодородного слоя почвы.

Схема дренажа на участке с глинистыми почвами

Итак, обустройство дренажа поверхностного типа начинается с составления схемы, что происходит с учетом мест застаивания воды. Система состоит из магистральной траншеи и вспомогательных канав, куда будет сбрасываться жидкость из луж. В основные траншеи направляются сливы с водосточных труб. Кстати, яма должна быть вырыта под определенным уклоном, что обеспечит самотечное направление воды в сторону водоприемника. Дренаж участка своими руками на глинистых почвах подразумевает обеспечение уклона 0,002.

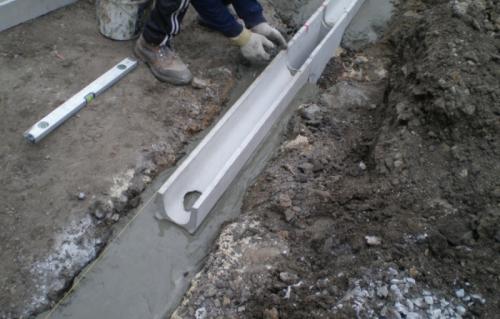

Бетонные лотки отлично подойдут для поверхностного дренажа

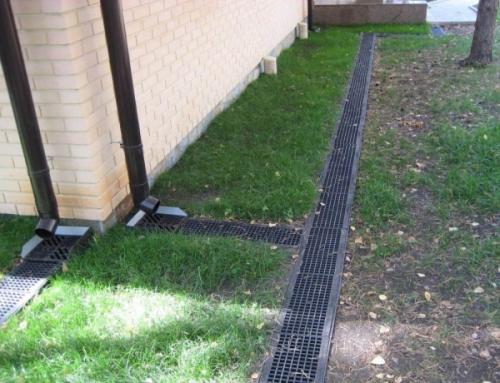

Накрываем лотки железной решеткой

После того, как выкопаны траншеи шириной 0,5 м и глубиной примерно 0,7 м, стенки должны быть сформированы под углом 30 градусов. Водоприемник должен быть расположен ниже уровня всей системы. Таким образом, удастся обеспечить перехват и отвод лишней влаги, а также это снизит уровень грунтовых вод. Учитывая, что устройство дренажа на участке своими руками подобным образом не совсем эстетично, сейчас предусмотрены специальные лотки, которые укладываются в траншеи, после чего накрываются крышкой решеточного типа.

Связанные вопросы и ответы:

Суглинок дренаж. Проблемы глинистых участков: зачем нужно делать дренаж

Переизбыток влаги на глинистой почве влечет за собой множество проблем

Типичная для Ленинградской области почва, особенно на юге региона, – синяя глина. Для Московской области обычное дело – суглинки. Поэтому с необходимостью обустройства дренажа на участке сталкивается большинство тех, кто решил построить дом за городом.

Определить, нужен или нет дренаж на участке с глинистой почвой, поможет простое исследование. Выройте яму глубиной 50-70 см и вылейте в нее 5-7 ведер воды. Если через сутки вода не впитается, значит дренажная система необходима. Откладывать решение этого вопроса в долгий ящик не стоит, так как переизбыток влаги на глинистой почве влечет за собой множество проблем:

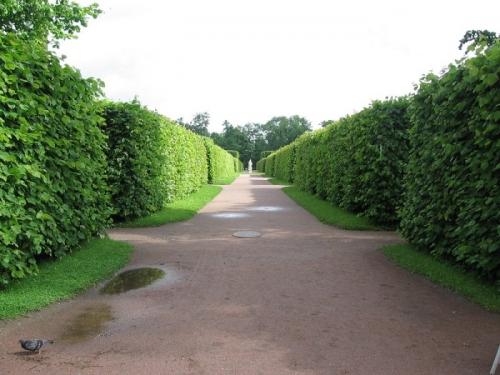

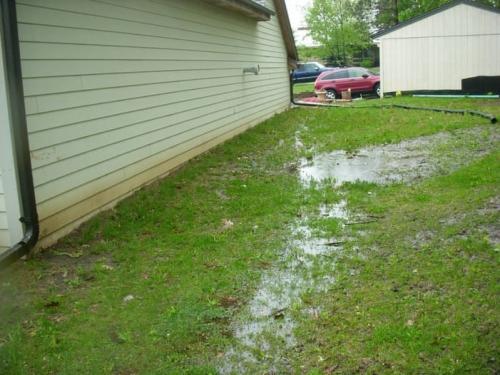

- Вода на участке после осадков. Постоянная грязь и лужи на участке, а значит трудно поддерживать чистоту и в доме; дискомфортные условия.

- Проблемы с посадками: корни растений не получают достаточно кислорода, из-за чего они чахнут и даже погибают.

- Болото на участке: водяная эрозия плодородного слоя.

- Эрозия плодородного слоя: подолгу стоящая на поверхности глины и суглинка вода меняет структуру почвы, вплоть до полного вымывания плодородного слоя.

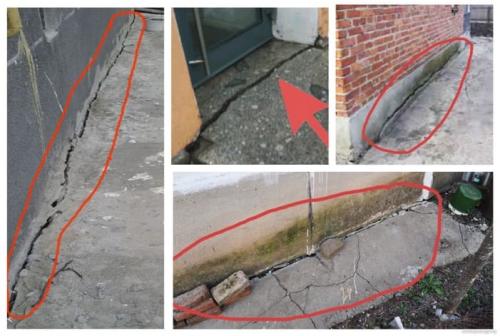

- Разрушение бетонных фундаментов зданий. Подтопление фундамента летом, промерзание влажного бетона зимой сокращают срок службы основания здания. Даже если покрыть фундамент гидроизоляцией, это не гарантирует его защиту от влаги на сто процентов, так как сам гидроизоляционный материал может потрескаться и потерять герметичность.

- Пучинистое расширение грунтов. Разрушительное действие на основание дома и других построек, например фундаменты заборов, оказывает также морозное пучение грунта. Оно возникает, когда влага, которая пропитывает почву, зимой замерзает. Вода, расширяясь, способна серьезно повредить и даже сломать или выдавить из земли бетонную конструкцию.

Глина – один из самых пучинистых видов грунта. Дачники сталкиваются со следующими последствиями: выдавливание, трещины и разрушение фундаментов, растрескивание отмостки и дорожек.

Избежать перечисленных проблем помогает пристенный дренаж фундамента. Именно пристенный, а не кольцевой, дренаж необходим на глинах и суглинках. Об этом ниже.

Случай из практики

Как-то в СНТ Красногорское (Ленинградская область, рядом с Красным селом) копали котлован под станцию биологической очистки рядом с домом. Надо было вывести трубу под фундаментной плитой. Грунт – глина, настолько плотная, что лопату не воткнуть. Взяли отбойный молоток, начали копать траншею – все сухо. Как только траншеей дошли до щебеночного основания фундамента, со свистом затопило полкотлована: из-под фундамента вышло примерно с два кубометра воды! Чтобы изолировать фундамент и прекратить поступление воды к месту копки, из глины соорудили перегородку. Воду из котлована откачали, поставили станцию, обсыпали наполовину, после чего перегородку убрали.

К обустройству дренажа фундамента заказчик привлек не нашу компанию. Мы пересеклись с ними, когда выполняли работы по обустройству скважины. Точнее даже не компанию – бригаду узбеков. Эти, так сказать, исполнители проложили дренаж, не связав его с щебеночным основанием фундамента (отступили от фундамента метра на полтора). Получился, по сути, кольцевой дренаж, а нужен был пристенный. В итоге водяная линза с верховодкой так и осталась под фундаментом дома.

Пирог дренажа. Для чего нужен дренаж участка

Просматривая сметы и прайс-листы, связанные с дренажем участка некоторые застройщики начинают сомневаться в целесообразности этих мероприятий. И основным аргументом является то, что раньше, в принципе, никто на этом сильно не «заморачивался». При такой аргументации отказа от дренажа участка стоит отметить то, что качество и комфорт жизни человека сильно улучшились. Никто не захочет ведь жить в сырости или в доме с земляными полами. Никто не захочет наблюдать трещины на своем доме, на отмостках и дорожках, появившиеся после очередного холодного сезона. Все домовладельцы желают благоустроить свой участок или, выражаясь по-современному и по-модному – сделать ландшафтный дизайн. После дождя никто не захочет «месить грязь» в застоявшихся лужах. Если это так, то дренаж однозначно нужен. Можно обойтись без него только в очень редких случаях. В каких именно случаях мы изложим чуть позже.

Дренаж? Нет, не слышал…

Дренаж – это не что иное, как удаление излишней воды с поверхности участка или с глубины грунта. Для чего же нужен дренаж участка?

• Прежде всего, для того чтобы удалить лишнюю воду или от фундаментов зданий и сооружений. Появление воды в районе подошвы фундамента может спровоцировать либо подвижку почвы – дом «поплывет», что характерно для глинистых почв, либо в сочетании с промерзанием могут появиться силы морозного пучения, которые будут создавать усилия по «выдавливанию» дома из грунта.

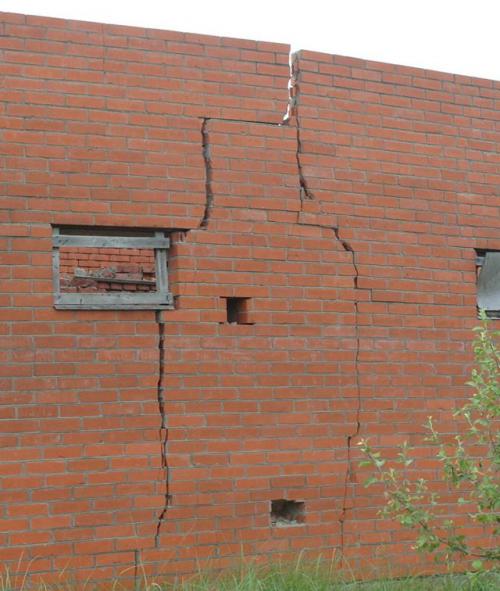

Наихудшие последствия отсутствия дренажа

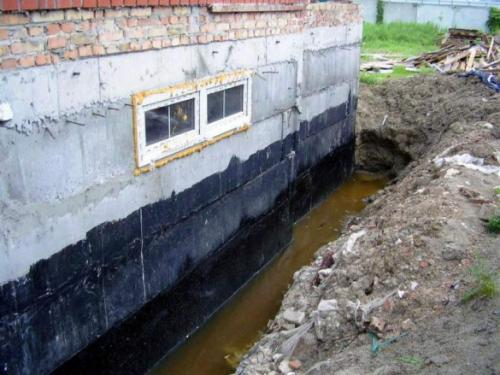

• Дренаж призван удалить воду от подвалов и цокольных этажей. Какая бы ни была эффективной гидроизоляция, излишки воды все равно просочиться через строительные конструкции. В подвалах домов без дренажа может появиться сырость, которая спровоцирует рост плесени и других грибков. Помимо этого, атмосферные осадки в сочетании с имеющимися в грунте солями очень часто образуют агрессивные химические соединения, которые негативно влияют на строительные материалы.

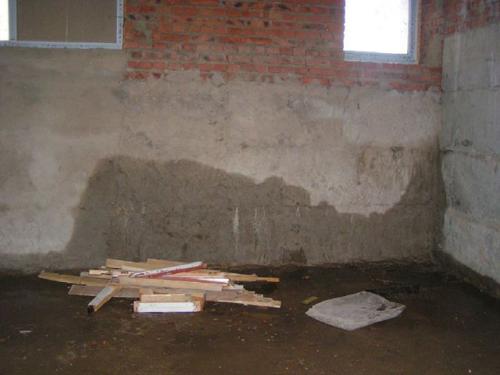

При хорошем дренаже в этом помещении мог быть спортзал, кладовка или мастерская

• Дренаж предотвратит «выдавливание» септика при высоком уровне грунтовых вод. Без дренажа система очистки стоков не прослужит долго.
• Дренаж совместно с системой ливнестоков кровли и вокруг строений обеспечивает быстрое удаление воды, предотвращая ее просачивание к подземным частям строений.
• Дренаж предотвращает переувлажнение почвы. На участках, оборудованным грамотно спланированным и сделанным дренажем не будет застаиваться вода.
• Переувлажненная почва может спровоцировать гниение корневых частей растений. Дренаж предотвращает это и создает условия для роста всех садовых, огородных и декоративных растений.
• При сильных осадках на участках, которые имеют уклон, может потоками воды вымываться плодородный слой почвы. Дренаж направляет потоки воды в дренажную систему, тем самым предотвращая размывание грунта.

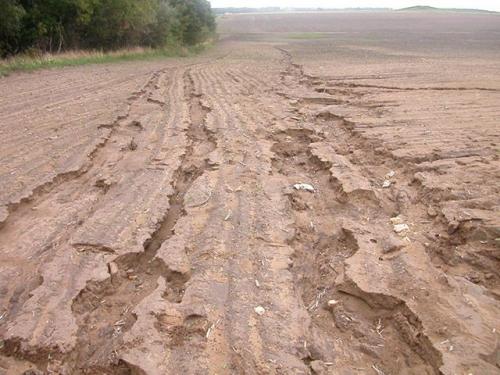

Водная эрозия плодородной почвы при отсутствии дренажа — серьезная проблема в сельском хозяйстве

• Если участок обнесен забором, сооруженным на ленточном фундаменте, то он может «запечатать» естественные пути отвода воды, создавая условия переувлажнения почвы. Дренаж призван удалить излишнюю воду с периметра участка.

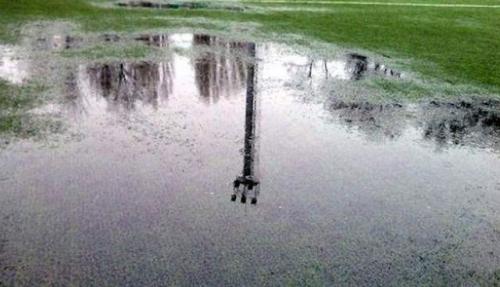

• Дренаж позволяет избежать образования луж на площадках, тротуарах и садовых дорожках.

По мнению авторов статьи, приведенных аргументов вполне достаточно, чтобы понять, что дренаж в том или ином виде просто необходим.

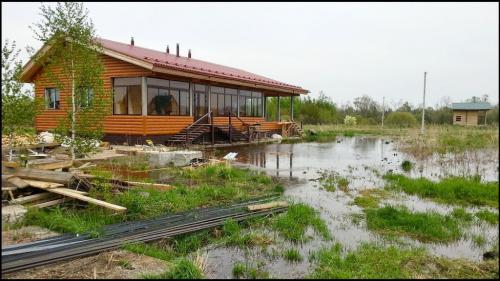

Дренажные работы. Дренаж дома и дренаж участка: нюансы

Монтаж дренажной системы проводится с учетом индивидуальных особенностей объекта. Создание водоотводной конструкции для дома обычно проходит параллельно работам по гидроизоляции строения. В этом случае вероятность ошибки сводится к нулю, и владелец дома сможет не беспокоиться о подтоплении и излишках влаги.

Устройство дренажа на участке подразумевает разные способы:

• мягкая дрена;
• лотки;

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Нужный вариант выбирается только с учетом специфики рельефа участка. Поэтому без предварительных исследований не целесообразно отдавать предпочтение тому или иному водоотводному распределительному устройству, ориентируясь только на стоимость или сложность работ.

В каких случаях дренаж обязателен?

Вопрос необходимости дренажей определяется в каждом конкретном случае индивидуально. Но однозначно не обойтись без водоотводной конструкции в следующих ситуациях:

• помещение ниже уровня грунтовых вод;
• пол подвала над уровнем подземных вод до 500 метров;
• глинистые и суглинистые грунты;
• заглубление цокольных помещений от 1,5 метров;
• размещение конструкций в зонах увлажнения.

В обязательном порядке система отведения воды делается и в регионах, отличающихся высоким уровнем осадков. Частые и обильные дожди не позволяют влаге уходить естественным путем, и она собирается на поверхности.

Даже «на глазок» владельцы участков могут определить, необходимо ли им устройство дренажа в грунте. Избежать этого не удастся, если наблюдаются:

• регулярно возникающие лужи;
• заболоченность;
• низинный характер участка.

Если участок сухой, а уровень грунтовых вод даже в период паводков не поднимается выше критической отметки, то вопрос обустройства дренажа уходит на усмотрение застройщика.

Своими силами определить уровень грунтовых вод можно двумя способами:

• по уровню воды в колодце в июле-августе;
• по уровню уреза воды в озере или реке.

Хотя стоит учитывать, что полученные перечисленными методами данные, носят приблизительный характер.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Не все владельцы участков изначально понимают, что на почвах с повышенной влажностью не растут многие растения. Поэтому в случае отказа от дренажа количество зеленых насаждений существенно сокращается.

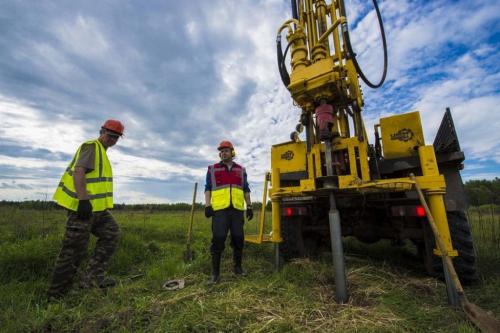

Гидрогеологическое исследование участка

Каждый тип грунта имеет свои особенности и характеристики, которые учитываются специалистами при устройстве дренажа на участке или у дома. При этом высока вероятность того, что на участках, расположенных рядом, будут абсолютно разные показатели.

Именно на почвенные характеристики опираются эксперты, выбирая:

• тип дренажа;
• трассу прохождения.

Для исключения дорогостоящих ошибок перед началом строительных работ рекомендуется провести гидрогеологическое исследование.

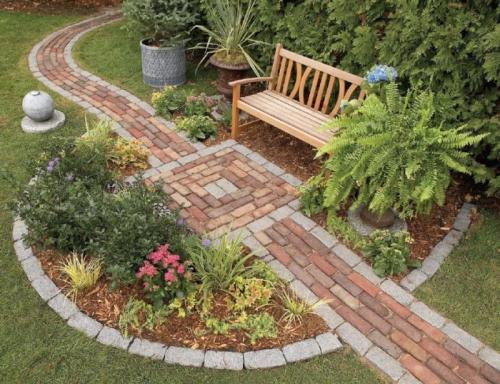

Дорожки на глинистой почве. Дорожки на глинистых грунтах

Обустройство дорожно-транспортной сети является одной из важнейших задач благоустройства участков. Конструкция, грунты и метод сооружения садово-парковых дорожек должны обеспечивать сохранение их проектной геометрической формы, гарантировать необходимую прочность и устойчивость дорожных одежд. Для их обустройства наиболее сложными и проблематичными считаются глинистые грунты, так как они способны утрачивать прочность и устойчивость под воздействием климатических факторов.

Специфика глинистых грунтов

Среди всех видов почв глинистые отличаются наибольшей плотностью и повышенной оптимальной влажностью. Их состав более чем на 50% состоит из ила, поэтому они:

• обладают высокой связностью и приобретают комковатое сложение;

• считаются холодными и отличаются низкой теплопроводностью;

• отличаются повышенной степенью морозной пучинистости;

• характеризуются плохой воздухопроницаемостью;

• активно накапливают влагу.

При благоустройстве территорий на таких почвах возникает ряд проблем, требующих правильных инженерных решений. На участках с глинистыми почвами затаивается вода, повышается риск появления гнили и грибковых болезней. При обильном атмосферном увлажнении и поверхностном залегании грунтовых вод они склонны к заболачиванию и увеличению пучинистости, что угрожает эстетичности одежд садовых дорожек, снижает их долговечность и негативно сказывается на безопасности эксплуатации. Чтобы упредить вышеперечисленное и оптимизировать механические свойства почвы, следует выполнить сложный комплекс инженерно-технической подготовки и грамотно подобрать технологию выполнения садовых дорожек.

Технические нюансы

Первоочередной задачей при разработке проекта благоустройства является разработка эффективной системы отведения осадочных и талых вод. Данное мероприятие выполняет основную роль в сдерживании и в прекращении поверхностных видов водной эрозии за счет перевода поверхностного стока в грунтовый. Может случиться так, что грунтовые воды залегают слишком высоко и при таянии снега или после обильных осадков, вода «выходит» на поверхность. В таком случае необходимо обустройство глубинной дренажной системы. Только после улаживания вопросов с водоотведением и, при необходимости, с осушением грунта, приступают к следующему этапу создания дорожек.

Траншеи под обустройство садовых дорожек на глинистых грунтах разрабатывают не менее чем на 20 см. Это обусловлено тем, что в данном случае песчано-гравийная подушка выступает не только в качестве фундамента, но и будет выполнять профилактическую дренажную роль. Соответственно, ее структура выкладывается из слоев:

• 100 ÷ 120 мм крупного щебня или битого кирпича;

• 70 ÷ 80 мм мелкого гравия;

• 50 мм гарцовки.

После выполняют мощение садовых дорожек. Чтобы избежать луж и водной эрозии рекомендуется поднять их на 40 ÷ 50 мм выше уровня почвы. Выбор материала для декорирования

При обустройстве дорожек на глинистых грунтах, учитывая их повышенный уровень влажности и сильную пучинистость, рекомендуется отказаться от использования древесных материалов и выполнения монолитного бетонного основания и покрытия. К тому же, дорожки, вымощенные из гранитной и бетонной брусчатки или оформленные шунгитом и диким камнем, будут смотреться на приусадебном и парковом ландшафте более аутентично и рустикально. Опытные дизайнеры всегда смогут подобрать оптимальное решение для схемы прокладки и для декорирования тротуаров, площадок и дорожек.

Дренаж участка глина. Глинистая почва

Глина – герметик, созданный природой, обладает практически нулевой водопроницаемостью. Работы на таком усадебном участке будут осложнены, особенно после осадков. Вода, покрывая слой глины, образует скользкую грязь, передвигаться по которой неудобно, заниматься какой-либо деятельностью не реально.

Вода с поверхности может затапливать соседние делянки, вызывая порчу имущества, урожая. Повышенная влажность способствует развитию насекомых, слизней, приносящих вред плодам овощных культур.

Специалисты советуют в первую очередь после приобретения участка определить тип почв. Наличие песчаных или чернозёмных грунтов значительно облегчает задачу строителям нового дома или заядлым огородникам. А вот глина, как было сказано выше, — самый большой враг растений и фундаментов жилых домов, а также хозяйственных построек.

Вода на такой почве задерживается надолго, тем самым доставляя владельцам участка массу проблем начиная от дискомфорта (липкая грязь сопровождает их буквально на каждом квадратном метре) до серьёзного хозяйственного ущерба. Если возле дома находится газон, он пострадает в первую очередь – высохшая глина покрывается твёрдой коркой, плохо поддающейся рыхлению. Из-за этого трава начинает чахнуть и сохнуть. А во время затяжных ливней гниёт корневая система – газон превращается в болото.

Усугубляется проблема в случае близкого расположения к поверхности грунтовых вод – глина будет влажной фактически круглый год, просыхая лишь в засушливые периоды жаркого лета. При этом наблюдается гниение созревающих овощей на грядках и постепенное нарушение гидроизоляции фундамента у зданий, расположенных на участке. Кроме того, влажный грунт опасен и в зимний период – почва промерзает на большую глубину, разрушая промокшие фундаменты и уничтожая сады и ягодники.

Дренаж почвы. Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

• трубным;
• пластовым;
• кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 — трубный способ укладки

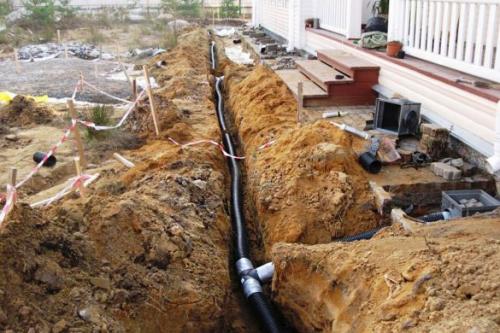

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов –. Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 — пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

• Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
• Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
• Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

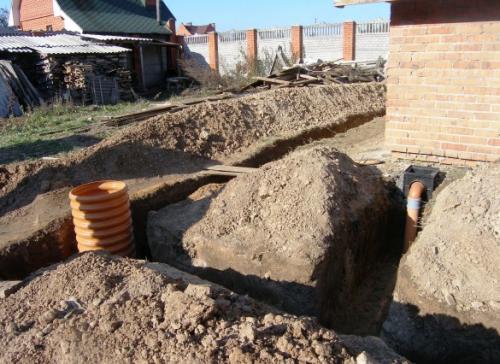

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 — кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системойможно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренаж участка без труб. Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

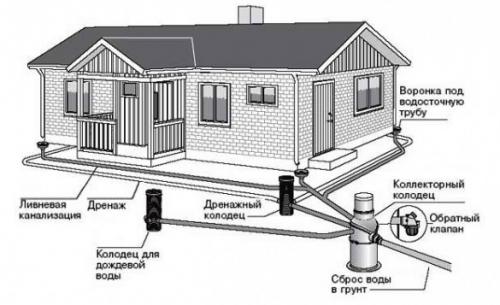

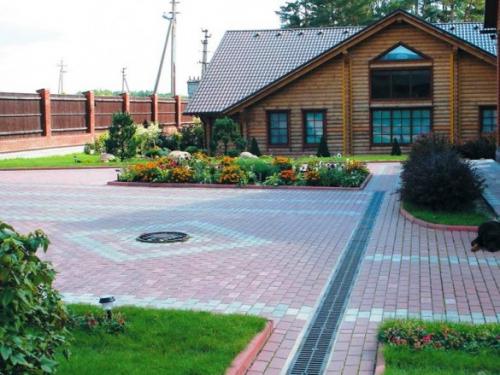

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

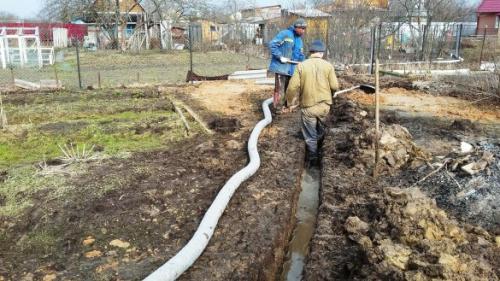

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

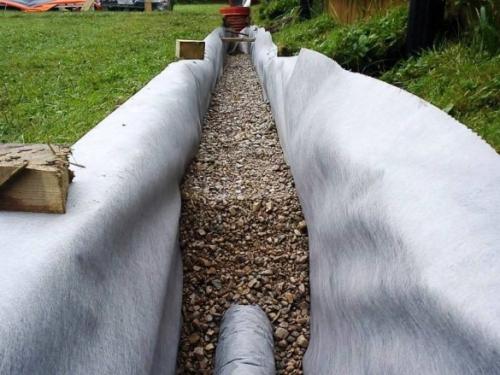

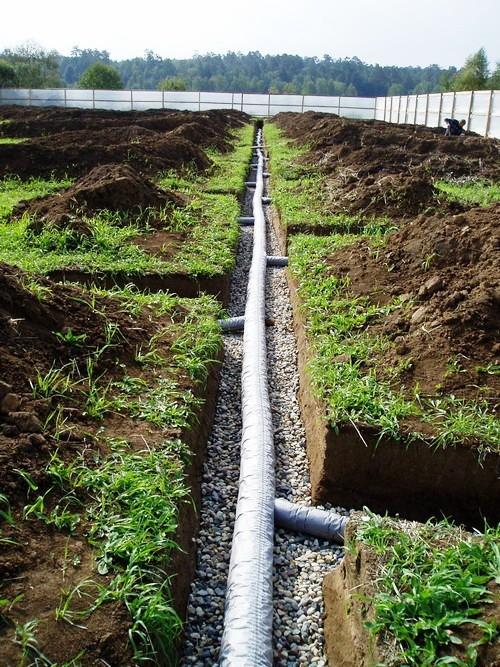

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).
