Навесное оборудование для мотоблока своими руками. Как изготовить сцепляющий узел?

Навесное оборудование для мотоблока своими руками. Как изготовить сцепляющий узел?

Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.

Для его изготовления понадобятся следующие инструменты и материалы:

1. Металл или швеллера. Они понадобятся для создания основного корпуса узла.
2. Элементы крепления в виде болтов, гаек и стальных стержней.
3. Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
4. Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.

Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.

Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.

Универсальный узел собирается в следующей последовательности:

1. Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
2. Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
3. Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.

Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.

Навесное оборудование для мотоблока Нева. Навесное оборудование к мотоблокам «Нева»: виды и характеристики

Благодаря использованию навесного оборудования можно существенно расширить функционал мотоблоков «Нева». Применение дополнительных насадок позволяет пахать, сажать семена, выкапывать корнеплоды, убирать снег и мусор, а также косить траву. При помощи различных приспособлений мотоблок легко и просто превращается в настоящее многофункциональное устройство.

Особенности

Основная задача любого мотоблока – это перекапывание земли и подготовка грунта к посевной. Монтаж навесного оборудования позволяет существенно расширить возможности использования агрегата, все виды навесок можно условно подразделить на несколько категорий:

• обработка земли – как правило, с этой целью используют фрезы для увеличения объема вспашки, а также грунтозацепы, окучник и плуг;
• для упрощения высаживания семян овощных и зерновых культур, а также картофеля следует использовать специальные сеялки, к примеру, картофелесажалки, сенокосилки и сеялки;
• сбор урожая – в этом случае при помощи дополнительных приспособлений выкапывают картофель, а также свеклу, морковь, лук, репу и другие корнеплоды;
• заготовка сена – здесь могут помочь различные косилки для скашивания травы, а также грабли и переворачиватели для уборки заготовок;
• очистка придомовой территории – в теплое время года с этой целью используют щетки, а зимой – снегоотвал или снегоуборщики, которые за считаные минуты выполняют ту работу, на которую пришлось бы потратить несколько часов, если воспользоваться лопатой и другими уборочными ручными приспособлениями;
• к навесному типу оборудования относят утяжелители всех типов на корпус, а также колеса, они повышают усилие тяги за счет возрастания массы агрегата – это способствует более глубокому и качественному вскапыванию.

Обзор навесного оборудования для мотоблока Салют

Навесное оборудование

Возможности сельскохозяйственной техники определяются способностью навесного оборудования доступно адаптироваться с мотоблоком «Салют» и эффективно выполнять насущные для дачников и огородников сельскохозяйственные работы. Ясное дело, чем разнообразнее перечень вспомогательных приспособлений, тем большее их количество можно механизировать, тем самым максимально производительно используя технику.

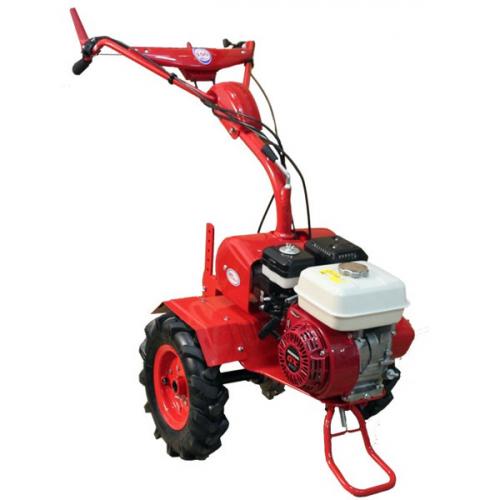

Салют-100

«Салют-100» и более ранняя модификация «Салют-5» рационально агрегатируются более чем с 50 разновидностями современного навесного оборудования, приспособленного для выполнения множества полезных работ.

В комплект с мотоблоком Салют входит минимальный перечень приспособлений.

Для выполнения специализированных работ создано соответствующее навесное оборудование, которое приобретается отдельно. Рассмотрим подробнее различные виды данных приспособлений.

Адаптер

Адаптер представляет собой специфическое прицепное приспособление к мотоблоку. Оператор может выполнять различные работы, находясь на удобном сидении и легко управляя мотоблоком. Имея адаптер, многие функции можно выполнить гораздо эффективнее и безопаснее, особенно при обработке почвы фрезами.

Адаптер

В зависимости от предназначения, существуют различные конструкции адаптеров для мотоблока Салют:

• простые — предназначены сугубо для обработки земли;
• универсальные — предназначены для перевозки грузов, разных видов обработки грунта.

На тяжелые мощные машины устанавливаются адаптеры с длинным дышлом, для легких модификаций — с коротким. Разработаны модификации адаптеров с дополнительным функционалом – подъем габаритной навески, расширение колеи.

Косилка

Один из наиболее тяжелых видов сельских работ – косьба. С навесной косилкой на мотоблоке Салют сегодня это вполне обыденная работа.

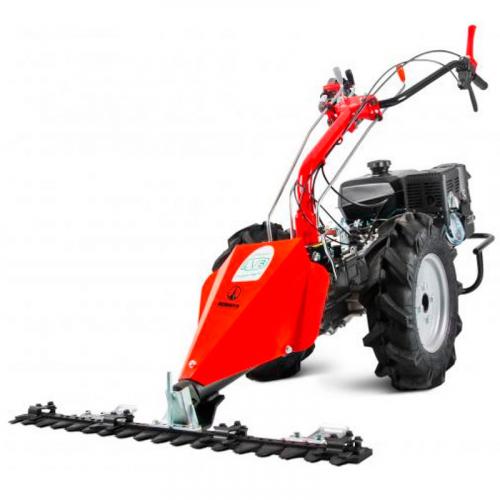

Сегментная косилка

Косилки к мотоблоку Салют бывают:

• сегментные — для скашивания равномерно растущей негустой травы на ровных поверхностях;
• дисковые (роторные) — лучше приспособлены для скашивания трав разного качества. Учитывая густоту, жесткость, полеглость травянистого слоя, качество сухостоя, можно оптимально настроить роторную косилку в соответствии со скоростью движения машины и вращения двигателя.

Дисковая косилка «Заря»

С мотоблоком «Салют» хорошо адаптируется дисковая косилка «Заря», возможности которой позволяют скашивать кустарниковые заросли, спутанные полеглые травы. На видео представлена эффективная работа косилки «Заря», которая работает по принципу обычной косы – скашивает и укладывает траву в ровные валки.

Картофелекопалка

Трудоемкую, крайне утомительную работу — копание картофеля, можно существенно облегчить с помощью навесного грохотного картофелекопателя. Никаких поврежденных клубней, никаких лопат – минимум времени, усилий и отличный результат.

В качестве навесного оборудования для мотоблока «Салют» картофелевыкапыватель типа КВ-3 массой 5 кг является наиболее востребованным устройством.

Картофелесажатель

Картофелесажатель не столь популярное навесное приспособление для мотоблока Салют.

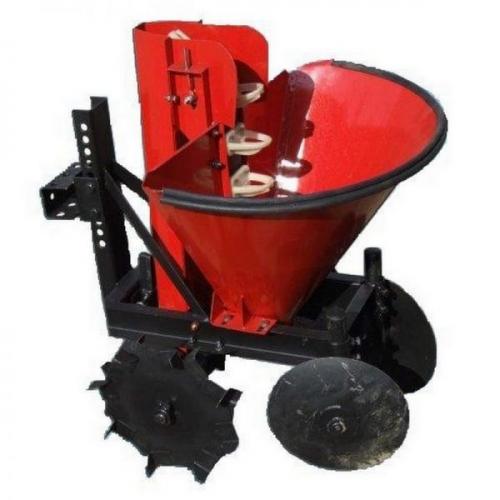

Картофелесажатель

Как это обычно бывает, на небольших дачных огородах посадку картофеля выполняют экстенсивным методом – дружным набегом всех родственников и друзей. На арендованных больших участках эффективность применения картофелесажалки в качестве навесного оборудования неоспорима. С работой картофелесажателя на мотоблоке можно ознакомится на видео.

Окучники

Посадить и посеять – одна забота, а прополка, окучивание и неустанная борьба с сорняками – эти хлопоты на участке занимают подчас довольно много времени. Окучивание мотоблоком Салют с универсальной бороной выполняется легче, чем вспашка земли, нужно лишь правильно отрегулировать угол атаки оборудования.

В зависимости от качества грунта и выполняемых работ, окучники подразделяются:

• обычные (дугообразные);
• дисковые.

В среднем за восьмичасовой рабочий день можно выполнить окучивание пропашных сельскохозяйственных культур на площади не менее 10-12 га.

Дисковой бороной, выставив необходимое расстояние между дисками, можно удобно окучивать картофель.

Лопата-отвал

Отвал в агрегации с мотоблоком Салют выполняет функции широкой лопаты.

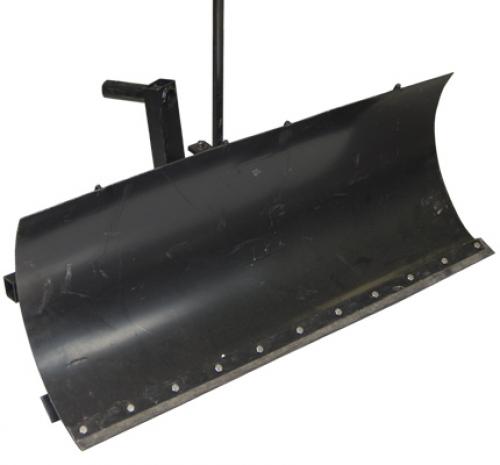

Лопата-отвал

Таким приспособлением удобно убирать снег, очищать территорию от строительного или другого мусора, при необходимости разровнять песок, грунт, мелкий щебень.

Прицепы

Мотоблок Салют с навесным прицепом — незаменимая вещь в хозяйстве, необходимое оборудование на огороде, в саду. В настоящее время можно купить прицепы всевозможных конфигураций, различной грузоподъемности, обычные и самосвальные, которые удобно адаптируются с разными моделями мотоблоков.

Прицеп

Фрезы

Фрезы – универсальная навеска, которая входит комплект к мотоблоку. Если «Салют-5» комплектовался двумя двухсекционными фрезами с прямыми ножами, то Салют‑100 имеет в комплекте три пары специальных фрез.

Фреза

Предохранительные щитки закрывают фрезы сверху, на них устанавливаются специальные диски для защиты растений, ножи имеют характерную серповидную форму. Такое оборудование позволяет качественно обрабатывать за один проход полосу шириной до 1 м или не широкие междурядья.

Сцепка

В зависимости от поставленных задач, различают 3 вида сцепного оборудования:

• Одинарная сцепка применяется для навески и регулирования навесного оборудования на мотоблоке Салют;
• Универсальные двойные сцепки могут использоваться на любых мотоблоках;
• Сцепные узлы с гидравлическим механизмом используются для адаптирования картофелекопалки грохотного типа с мотоблоком, они дают возможность точнее отрегулировать направление работы.

  Одинарная сцепка

  Универсальная двойная сцепка

  Сцепные узлы с гидравлическим механизмом

Колеса

От выбора колес во многом зависит производительность труда мотоблока с навесным оборудованием. Это связано с необходимостью обеспечения боковой устойчивости техники, сцепки с грунтом, необходимой маневренности.

• Тяговые колеса потребуются для перевозки тяжелых грузов;
• При обработке рыхлой почвы качественной работы можно добиться, используя колеса-грунтозацепы определенного диаметра.

Утяжелители

Для увеличения тяговой силы мотоблока при выполнении тяжелых работ применяются различные утяжелители.

Утяжелители

В зависимости от величины предполагаемого тягового усилия, устанавливают грузы-утяжелители на диски колес с обеих сторон по 10 кг или 20 кг. При осуществлении особо трудоемких работ дополнительно размещают утяжелитель на переднем штыре мотоблока.

Навесное оборудование для мотоблоков МТЗ. 1 Навесное оборудование для мотоблоков МТЗ

Навесное оборудование для мотоблоков МТЗ предназначено для расширения возможностей мотоблоков. На сегодняшний день существует немалое количество моделей, которые позволяют производить заготовку сена, стричь газоны, сажать и убирать картофель, измельчать дерево, перевозить грузы и т.д.

Навесное оборудование для мотоблоков

Перед покупкой такого оборудования следует определить диапазон и объем работ, назначение выбранной модели. Среди населения очень популярны следующие устройства: косилки, окучники, картофелекопалки , культиваторы и прицепы.

Картофелекопалки помогают выкапывать картофель из земли, выбрасывая его на поверхность. Косилки используют для покоса травы на газонах, в садах, парках. Окучники используют при прополке и окучивании земли. Культиваторы разрыхляют поверхность, ровняют почву после обработки. С помощью окучника  можно также качественно удобрить почву. Прицепом транспортируют разнообразные грузы в хозяйствах и муниципальных службах.

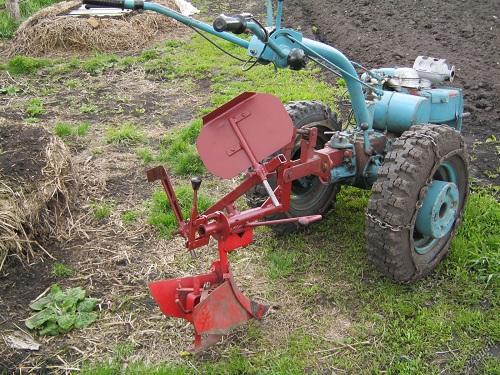

Плуг для мотоблока МТЗ – механическое средство для обработки почвы, которое предназначено для вспашки земли. Вспашка – главная почвообрабатывающая операция , которая измельчает почву и укладывает ее верхний слой в борозду. Конструкция плуга состоит из рабочих органов, которые установлены на металлической раме, и вспомогательных деталей.

1.1 Адаптер к мотоблоку МТЗ

Адаптер для мотоблока МТЗ – это устройство, которое оснащено механизмами для установки и закрепления разнообразного навесного оборудования. Внешне аппарат напоминает одноосный прицеп. С помощью адаптера увеличивается производительность агрегата, и расширяются возможности по выполнению работ. Адаптер превращает мотоблок в мини-трактор, что делает возможным обработку почвы, окучивание и культивацию сельхоз культур.

1.2 Конструкция и виды

По функциональности адаптеры разделяют на используемые для перевозки грузов кузовные и применяемые только при обработке земли, не оборудованные кузовом механизмы. Среди всех моделей таких механизмов существуют устройства, которые оборудованы телескопическими дышлами и имеют возможность изменения ширины колеи колес.

Навесное оборудование на мотоблок МТЗ для посадки картофеля

Адаптеры разделяют по мощности мотоблока, на который устанавливаются:

• тяжелые, что оснащены длинным дышлом и используются для работ с мощными одноосными тракторными устройствами с силовыми установками, которые работают с водяной системой охлаждения;
• легкие, которые работают с маломощной техникой с воздушным охлаждением и коротким дышлом.

1.3 Адаптер своими руками

Прицеп несложной конструкции можно собрать своими руками. Как показывает опыт пользователей, собранные своими руками адаптеры ненамного уступают по качеству моделям, изготовленным на заводе. Стоимость самодельного прицепа намного ниже, чем заводского. Кроме того, сделанные устройства своими руками больше отвечают конкретным требованиям (условия работы), чем магазинные, которые зачастую приходится дорабатывать.

Для того, чтобы самостоятельно изготовить адаптер надо следовать таким этапам работы:

1. Стоит подготовить чертеж для будущего прицепа. Если же практики в такой сфере нет, можно использовать готовые схемы.
2. Приобрести необходимые для работы материалы и подобрать нужное оборудование: стальной лист, сварочную технику, профиль и т.д.
3. Изготовить детали, после чего можно заняться монтажом устройства.
4. Оснастить свой адаптер необходимым оборудованием и проверить работу на практике.

Видео Обзор навески для мотоблока. Что покупать из навесного

Навесное оборудование для тяжелых мотоблоков. Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

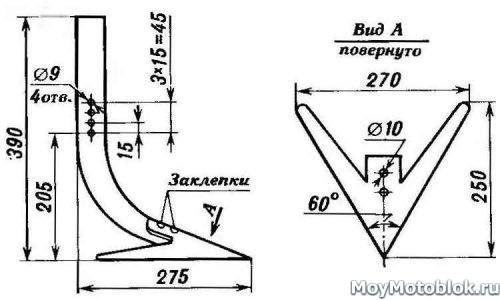

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Дополнительное оборудование для мотоблоков. Что может сделать навесной комплект инструмента

Универсальный характер конструкции мотоблока подразумевает, что дополнительный рабочий инструмент и оборудование используется исключительно, как навесное для мотоблока. В процессе работы его можно легко снять и заменить, без вмешательства в конструкцию мотоблока.

В подавляющем большинстве навесное оборудование для мотоблока разрабатывают и выпускают, прежде всего, для обработки почвы и выращивания овощных и зерновых культур на небольших площадях приусадебных участков. Поэтому все навесные инструменты можно соотнести на три категории:

• Оборудование для вспашки, культивации, фрезерования, нарезки борозд, волочения и боронения земли. Для работы с подготовкой почвы производится наибольшее количество насадок и навесного оборудования, как производителями мотоблоков, так и фирмами, реализующими сельхозинструмент;
• Дополнительная механизация, используемая для тонкой работы с посадкой семенного материала и сбором урожая, к ним же можно отнести мотокультиваторы, косилки и другое оборудование для работы на грядках;
• Вспомогательное навесное оборудование и насадки. Как ни странно, но на выполнение вспомогательных работ, транспортных операций и использование в качестве снегоуборщика приходится почти половина моточасов работы мотоблока с навесным оборудованием.

Важно! Благодаря высокой степени унификации конструкции основного блока с мотором, владельцы разных моделей мотоблоков могут частично адаптировать к своим агрегатам насадки и навесные инструменты для «чужих» моделей. Особенно, если речь идет о «советских» моделях.

Оборудование для мотоблока Нева. Плуги навесные

Плуг навесной ПН

Навесные плуги представляют собой оборудование, которое применяется для подготовки почвы к посадке зерновых, а также технических культур. С помощью плугов можно производить пахоту земли на различную глубину.

Поскольку мотоблоки Нева рассчитаны на работу на участках средней и большой площади и приспособлены для рыхления, вспахивания и уборки почв любой сложности, такое навесное оборудование как плуг, позволяет перевернуть верхний слой земли.

Процесс вспахивания делает почву более мягкой и подготовленной для дальнейшего посева культур, а также уменьшает количество сорняков за счет перемещения их семян в более глубокие слои земли.

Обычный навесной плуг, например, плуг ПН имеет габаритные размеры 440х310х530 мм, ширину захвата 180 мм, максимальную глубину пахоты 220 мм и габаритные размеры 7,9 кг. Плуг крепится к мотоблоку с помощью универсальной сцепки. Его рекомендуется использовать для почв, ранее не подвергавшихся обработке.

Плуг однокорпусный Н

Однокорпусный плуг более легкий, в качестве примера можно привести модель плуга Н весом в 5,9 кг. Он обладает шириной захвата в 220 мм, глубина пахоты составляет 200 мм. Габаритные размеры плуга — 480х320х475 мм. К мотоблоку плуг присоединяется с помощью сцепки (в комплект не входит).

Перед тем, как начать работу, необходимо убедиться, что плуг отрегулирован — полевая доска должна располагаться параллельно направлению движения мотоблока.

Плуг «КРОТ»

Регулировка плуга на мотоблоках «Нева» должна производиться до начала работ на земле. Следует удостовериться, что все детали качественно сцеплены между собой и зафиксированы в правильном положении согласно инструкции. Для фиксации мотоблок размещают на ровной поверхности, и только затем присоединяют плуг.

Начинать работу с мотоблоком и плугом можно только в том случае, если все крепления находятся в положении, рекомендуемом инструкцией. Если вы не уверены в правильности работы плуга, а во время проката мотоблока слышен странный шум, гудение, щелчки или другие несвойственные звуки, следует прекратить работу, остановив мотоблок, а затем проверить правильность сцепления плуга и мотоблока.
