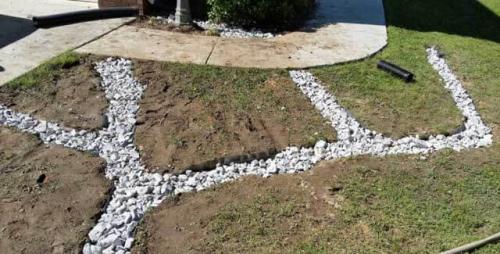

Устройство дренажа вокруг дома. Устройство открытого дренажа вокруг дома

Системы открытого дренирования – это самый простой и экономически выгодный способ отведения воды с участка. Впрочем, универсальным данный вариант назвать нельзя, поскольку возможность его применения напрямую зависит от условий эксплуатации системы. Например, под дорогой такой дренаж лучше не располагать – это может привести к повреждению полотна.

Кроме того, стоит понимать, что открытую систему нужно регулярно чистить от загрязнений. Эту работу приходится делать обязательно, независимо от того, насколько правильный дренаж удалось собрать своими руками – защитить открытый контур от засорения невозможно.

Открытый дренаж вокруг дома своими руками можно обустраивать при выполнении следующих условий:

Под верхним слоем почвы располагаются глинистые грунты с низкой проходимостью воды – при таких условиях пласт, углубленный на 20-30 см от поверхности земли, заполнен высокой концентрацией влаги;
Земельный участок располагается в низине, куда при обильных осадках стекает вся атмосферная влага;
Естественный уклон в сторону улицы на участке отсутствует.

Для нивелирования эффекта высоко расположенных грунтовых вод открытый дренаж подходит как нельзя лучше. Вода в данном случае скапливается над слоем глинистой почвы, поскольку возможность попасть в нижние пласты отсутствует. В схему открытой дренажной системы зачастую входит и ливневка, собирающая атмосферные осадки с поверхности земли.

Проектировать всю водоотводную систему лучше всего еще на этапе проектирования основного строения – так будет гораздо легче собрать воедино все необходимые элементы и линии. Например, такой подход существенно упростит обустройство водостоков, поскольку появится возможность сразу же привязать их к дождеприемникам, вмонтированным в отмостку.

Опасаться сложностей в процессе составления схемы дренажа не стоит – открытый дренаж отличается примитивной конструкцией, не требующей слишком точных и тщательных расчетов. Сам по себе кольцевой дренаж дома представляет собой траншеи шириной около 50 см и глубиной 60-70 см. При этом глубина дренажа вокруг дома может зависеть от многих факторов. Края траншеи обычно располагают под 30-градусным углом, чтобы вода спокойно стекала в нее под действием гравитационных сил.

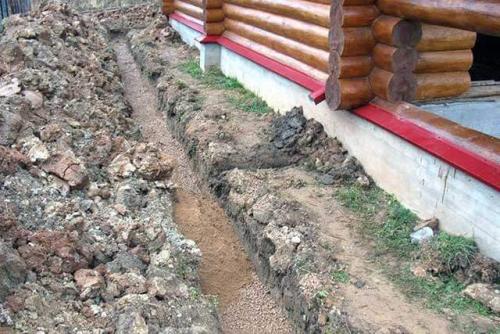

Открытая траншея располагается по периметру осушаемого участка и выходит в ближайшую точку утилизации воды – канаву или котлован. Проще всего осушать территорию, у которой есть уклон в сторону дороги. Для организации водостока нужно выкопать прямо перед домом канаву, не позволяющую течь воде с земли. Основная траншея в данном случае будет направлять воду на улицу.

Если же участок имеет общий уклон в заднюю часть двора, то траншея выкапывается поперек участка прямо перед забором. Продольная канава направляется в конец участка, и вся собранная вода сбрасывается именно там. В принципе, долго разбираться, как сделать дренаж вокруг дома своими руками, не придется – его схема достаточно проста.

Суммарная длина всех линий водостока рассчитывается в зависимости от общей площади участка, особенностей его рельефа и количества осадков в данном регионе. Для относительного ровного и не очень заболоченного участка вполне подойдет простейшая схема дренажа. Выглядит она так – вдоль ограждения в задней части участка выкапывается канава шириной 50 см, глубиной более 1 м и длиной около 2-3 м. Такой системы вполне достаточно для защиты от атмосферных осадков и грунтовых вод.

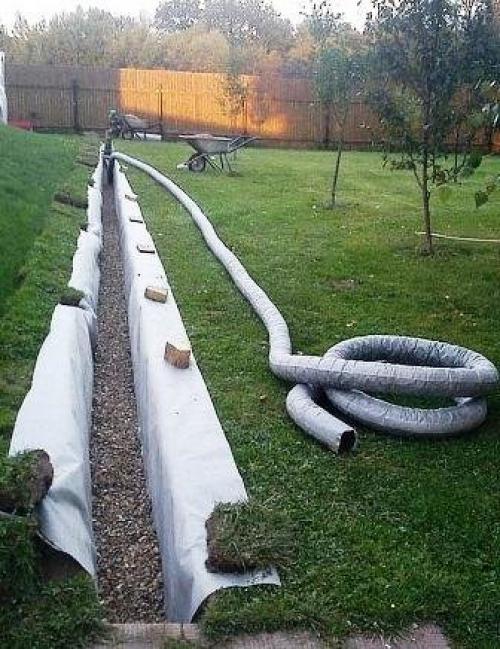

Для защиты простого дренажа от заиливания проще всего воспользоваться геополотном, которое укладывается прямо на грунт и в дальнейшем нахлестывается на дренажный слой. Края канавы тоже стоит защитить, но уже от осыпания. Для этого можно взять любой материал достаточно крупной фракции – щебень, кирпичные обломки или битое стекло.

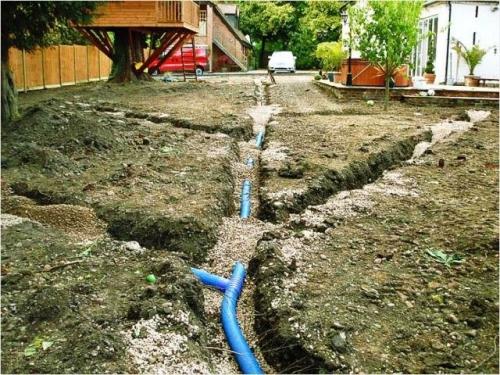

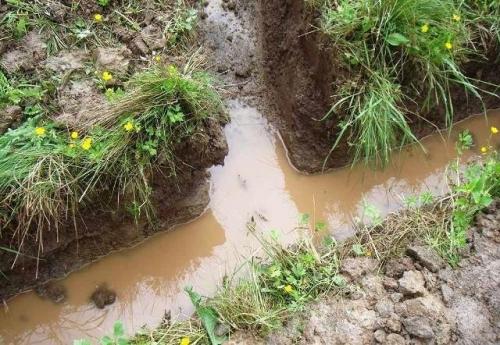

Устройство дренажа на участке. Что такое дренажная система и для чего она нужна?

Дренажная система защищает фундамент от негативного воздействия гидростатического давления грунтовой воды, что уменьшает риск её поступления внутрь цоколя. Также дренажная система защищает участок от подтопления, переувлажнения или заболачивания. Если пренебречь устройством дренажной системы, то это может привести к снижению срока службы фундамента из-за его избыточного переувлажнения и возникновению разрушительных сил морозного пучения.

Евгений Муравьев (Инженер-гидротехник «ЭЦ Экопочва - ЛД»):

– Задача дренажной системы – отвод грунтовой воды, верховодки и понижение УГВ до проектных значений, необходимых для нормальной эксплуатации фундамента, цокольных помещений и участка.

Часто у застройщиков возникает вопрос, а можно ли обойтись без устройства дренажной системы, и если да, то в каких случаях?

Андрей Зубцов (Эксперт Корпорации «ТехноНИКОЛЬ»):

– Каждый случай надо рассматривать отдельно. Советую воспользоваться рекомендациями МосКомАрхитектуры «Руководство по проектированию и устройству дренажей, 2000 г.».

Устройство дренажной системы обязательно в случаях расположения:

Эксплуатируемых заглубленных помещений ниже расчётного уровня подземных вод или при превышении уровня чистого пола подвального помещения над расчётным уровнем подземных вод менее 500 мм.
Эксплуатируемых заглубленных помещений в глинистых и суглинистых грунтах, независимо от наличия подземных вод.
Технических подполий в глинистых и суглинистых грунтах при их заглублении более 1.5 м от поверхности земли, независимо от наличия подземных вод.
Любых конструкций, расположенных в зоне капиллярного увлажнения, когда условия их эксплуатации связаны с жёстким температурно-влажностным режимом.

Андрей Пашухин (Инженер по строительству компании Фундаментально.рф):

– Устройство дренажа зависит от уровня грунтовых вод на участке.

Нужно устраивать дренажную систему в случае, если уровень грунтовых вод приближается к критической отметке для фундамента или высок настолько, что весь участок выглядит заболоченным, и на нем ничего не растёт.

Не нужно устраивать систему в случае, если участок сухой. Уровень грунтовых вод в период паводка и обильного выпадения осадков не достигает критичных отметок.

Для предварительной оценки уровня грунтовых вод на участке можно воспользоваться следующим способом.

Алексей Коровин (Руководитель Дизайн Бюро):

– Если на участке или у соседей есть колодец, то УГВ можно определить по уровню воды в колодезных кольцах. Лучше всего это делать в конце июля-начале августа. Чем ближе вода стоит к поверхности земли, тем выше уровень грунтовых вод.

Также оценить УГВ можно по уровню уреза воды в озере или реке (если они находятся рядом с участком). Следует помнить, что переувлажнённый участок существенно затрудняет или делает невозможным проведение ландшафтных и озеленительных работ.

– Многие растения не могут расти на переувлажнённом грунте. Например, яблони не терпят избыток воды. У деревьев и кустарников из-за отсутствия кислорода может начаться загнивание корневой системы.

Таким образом, в случае высокого УГВ и при отсутствии дренажа значительно сокращается число видов растений, кустарников и деревьев, которые могут произрастать и плодоносить на приусадебном участке.

Кроме этого, если начать заниматься устройством дренажной системы после того, как построен дом, уложены садовые дорожки и высажен газон, то придётся проводить весь комплекс земляных работ на уже обустроенной территории, что приведёт к порче ландшафта и дополнительным денежным затратам.

Евгений Муравьев:

– Хотя заболоченные и явно переувлажнённые участки видно невооружённым глазом, выбирать способы осушения и дренажа по косвенным признакам не стоит. Полную картину может дать только гидрогеологическое исследование грунта на участке.

Как отвести воду от дома при наклонном участке. Основные способы отвода воды от фундамента здания

Для защиты основания дома от атмосферной и грунтовой влаги применяются различные конструкции, которые обычно объединяются в одну систему. Сюда включается отмостки по периметру дома, ливневая канализация с входящей в нее водосточной системой крыши, комплекс дождеприёмников, горизонтальный дренаж с совокупностью транспортировочных труб, ревизионных и накопительных колодцев и коллекторов. Чтобы разобраться, что собой представляют эти системы, можно рассмотреть их несколько подробнее.

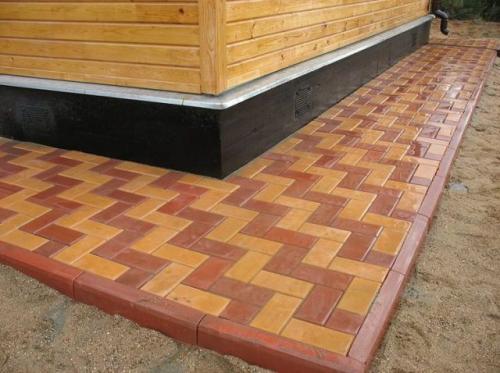

Отмостки

Отмостки пор периметру дома можно назвать обязательным элементом для отвода дождевой и талой воды от фундамента. В комплексе с водосточной системой крыши, они способны эффективно защитить основу дома даже без обустройства сложной ливневой канализации, если количество сезонных осадков в данном регионе – не критично, а грунтовые воды проходят глубоко от поверхности.

Качественно выроненные отмостки существенно снижают объемы попадания воды к фундаменту во время дождей и таяния снега

Отмостки делают из разных материалов. Как правило, их размещение планируют с уклоном под углом 10÷15 градусов от стены дома, чтобы вода свободно стекала в почву или желоба ливневой канализации. Располагают отмостки по всему периметру строения, при этом учитывая, что они должны иметь ширину на 250÷300 мм больше выступающего карнизного или фронтонного свеса крыши. Помимо хорошей гидроизоляции, на отмостки также возлагается еще и функция внешнего горизонтального рубежа утепления фундамента.

Строительство отмостков – как сделать правильно?

Если все делать «по уму» – то это весьма непростая задача. Необходимо хорошенько разобраться в конструкции, знать, какие материалы станут оптимальными для конкретных условий строительства. Со всеми необходимыми подробностями процесс создания отмостков вокруг дома изложен в специальной публикации нашего портала.

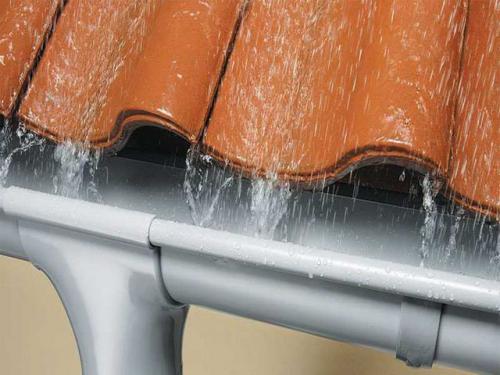

Ливневая канализация с водосточной системой

Водосточная система обязательна для каждой постройки. Ее отсутствие или неверная планировка приводит к тому, что талая и дождевая вода будет попадать на стены, проникать к основанию дома, постепенно подмывая фундамент.

Даже если не создается полноценная ливневая канализация, одна из ее основных составляющих – водосточная система крыши, должна оборудоваться на любых постройках

Вода из водосточной системы должна быть отведена как можно дальше от основания дома. Для этой цели используется целый ряд устройств и элементов ливневой канализации того или иного типа – дождеприемники, открытые желоба или скрытые под слом земли трубы, пескоуловители, фильтры, ревизионные и накопительные колодцы, коллекторы, аккумулирующие резервуары и другие.

Водосточная системы крыши – монтируем самостоятельно

Без правильно организованного сбора воды с немалой площади кровли говорить об эффективном отводе воды от фундамента – просто нелепо. Как правильно рассчитать, выбрать и самостоятельно смонтировать систему металлических водостоков на крыше – все это расписано в специальной публикации нашего портала.

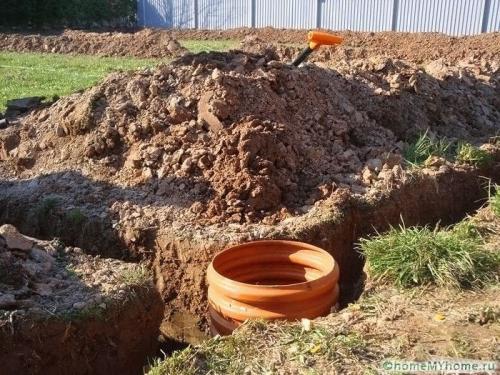

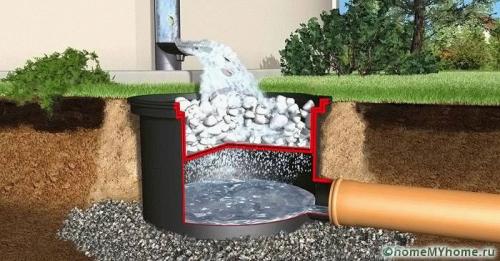

Дренажные колодцы

Дренажные колодцы в качестве самостоятельных, автономных элементов системы отвода воды используют обычно при обустройстве бань или летних кухонь, не подключенных к системе домашней бытовой канализации.

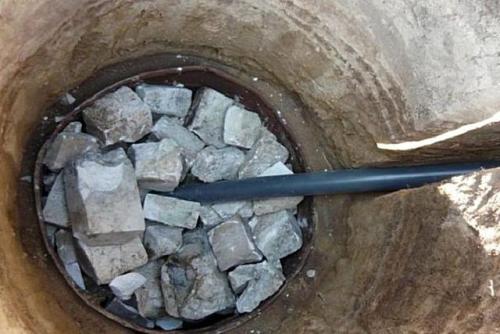

Простейший дренажный колодец, например, для сбора отработанной воды из бани или кухни

Для постройки такого колодца можно использовать металлическую или пластиковую бочку с перфорированными стенками. Эту емкость устанавливают в вырытый для нее котлован, а затем заполняют щебнем или битым камнем. Сточную систему бани соединяют с колодцем желобом или трубой, по которой вода и будет отводиться от фундамента.

Система эта, очевидно, крайне несовершенная, и ее ни в коем случае нельзя объединять с ливневой канализацией, так как при сильном дожде не исключено быстрое переполнение с разливом канализационных стоков, что, безусловно, не сильно приятно. Тем не менее, в условиях дачного строительства к ней прибегают достаточно часто.

Дренажная система

Обустройство полноценной дренажной системы в совокупности с ливневой канализацией – это очень ответственный и трудоемкий процесс, требующий немалых материальных вложений. Однако во многих случаях без нее обойтись – не получается.

Чтобы эта система работала эффективно, необходимо проведение тщательных инженерных расчетов, которые чаще всего доверяют специалистам.

Цены на ливневую канализацию

~~ливневая канализация~~

Идеальное решение для любого участка – это сочетание полноценных систем дренажа и ливневой канализации.

Так как это самый сложный, но одновременно — и самый эффективный вариант отведения воды от основания здания, и может выполняться по разному, его необходимо рассмотреть более подробно.

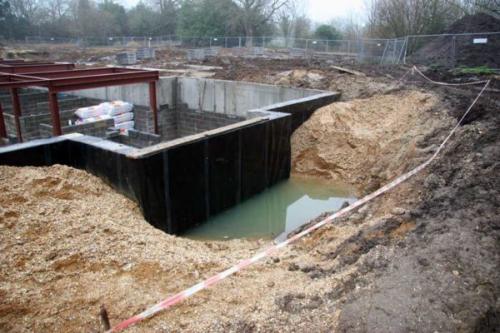

Устройство дренажа на участке с высоким уровнем грунтовых вод. Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

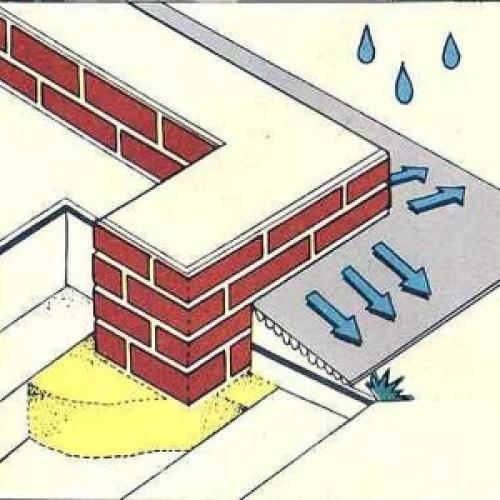

Устройство отмостки вокруг дома технология. Функции и задачи

Мы давно привыкли, что вокруг дома должна быть дорожка: она придает всей планировке законченный вид. Особенно, если сочетается с отделочными материалами, которыми оформлено здание. Кроме того, это практично: по дорожке можно ходить. А то, что дорожка и есть отмостка, и основное ее назначение отвод воды — это удачное сочетание свойств и качеств материалов и продуманной конструкции.

Основная функция отмостки фундамента — отводить от него осадки

Если смотреть с утилитарной точки зрения, то отмостка отводит дождевые и талые воды от фундамента. Вторая очень важная практическая задача, которую с ее помощью можно решить — утеплить фундамент. Если под дорожку положить утеплитель, она будет защищать дом от промерзания, что намного снизит затраты на отопление.

Когда нужно делать отмостку? Сразу по завершении отделки наружных стен, но до того, как сделана отделка цоколя. Почему так? Потому что между отделкой отмостки и стеной дома обязательно оставляют компенсационный зазор. Это — отличная дорожка для воды, которая стекает по стене дома (попадает на стены при косом дожде, например). Но не делать этот зазор нельзя — разрушится фундамент. Герметично заделать щель тоже нереально. Выход — сделать так, чтобы вода в любом случае в зазор не попала. Этого можно достигнуть только при условии, если отделка цоколя будет нависать над швом. Тогда вода будет стекать на несколько сантиметров дальше от шва, а потом попадать в водоотводящие канавки. Сделать это можно только в том случае, если сначала организовать отмостку, а потом довести до ума цоколь.

Зачем нужна отмостка фундамента, когда ею заниматься, разобрались, теперь осталось понять, как ее правильно сделать.

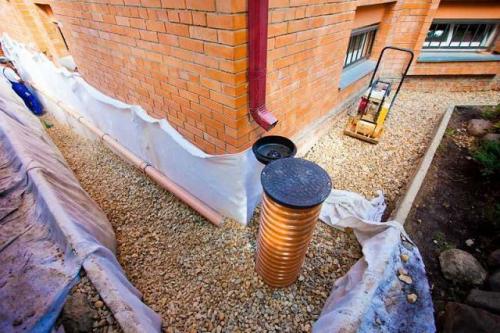

Дренажная труба

Для термина «Дрена» см. также другие значения .

Дрена́жные тру́бы , или дре́ны , — основа системы глубинного дренажа , выполняют функцию водоприема и водоотведения, необходимого для осушения местности.

Дренаж — это разветвленная система взаимосвязанных труб (дрен), которые укладывают с уклоном в сторону водоприемника (канала, кювета, водоёма , дренажного колодца ) вокруг или вдоль сооружения (участка). Каждая из дрен имеет на стенках специальную сеть отверстий, расположенных на определенном расстоянии друг от друга. Такая система труб впитывает воду из грунта и отводит её за пределы участка.

Использование дренажных труб позволяет решить проблему защиты территории и находящихся на ней строений от повреждений, связанных с избыточной влажностью (мерзлотой, образованием плесени, луж и весенних наледей), предотвратить затопление подвальных и цокольных помещений, загнивание корневой системы растений.

Дренажные трубы можно разделить на такие основные категории:

Для использования этих труб в качестве дренажных в их верхней половине делаются пропилы шириной 3-7 мм, расположенные в шахматном порядке с шагом 100—200 мм (в зависимости от характеристик грунта);

Керамические трубы изготавливаются из глины с возможным применением добавок. Существуют варианты с перфорацией, щелевыми отверстиями и рифлёной внешней поверхностью (желобки способствуют увеличению поглотительной способности);

Трубы из полиэтилена высокого или низкого давления (ПВД или ПНД).

Трубы из пористых материалов ( керамзитостекло , пластобетон ) отличаются тем, что вода просачивается в них через поры в стенках, а не сквозь специальные отверстия.

Укладка дренажных труб происходит согласно заранее разработанному плану дренажной системы. Минимальный уклон дренажной трубы по строительной норме составляет в глинистых грунтах — 2 мм, а в песчаных — 3 мм на погонный метр. На практике для нормального стока воды уклон трубы делают 5-10 мм на погонный метр . В соответствии с этими требованиями выкапываются траншеи , дно которых выравнивают и утрамбовывают мелким щебнем (создается фильтрующий слой).

Монтаж системы труб производится с применением соединительных элементов — муфт, переходников, тройников, колен. Дрены засыпают несколькими слоями водопроницаемых материалов (например геотекстиль ) — сначала располагается промытый щебень или гравий, затем песок, а сверху укладывают вынутый ранее грунт. Толщина обсыпок колеблется в среднем от 100 до 300 мм (чем менее водопроницаем окружающий грунт, тем толще засыпка). Чтобы не допустить заиливания дрен и засорения перфорации, используют фильтры из геотекстиля (при мелиорации песчаного и супесчаного грунта) или кокосового волокна (если осушаются глинки, суглинки, торфяники).

При необходимости увеличения пропускной способности системы в траншею можно уложить комбинации из нескольких дренажных труб разных диаметров.

СПб.

Как сделать дренаж на участке своими руками. Каналы открытого и закрытого типа

Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю.Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.

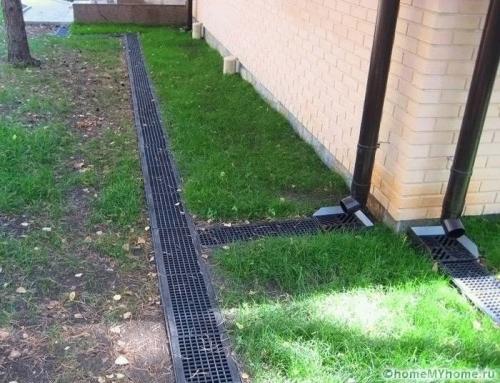

Открытый дренаж вокруг жилого дома с использованием лотков и решеток

Поверхностные линии

Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:

высокую скорость возведения;
небольшие затраты;
достаточный уровень эффективности;
легкость в очистке.

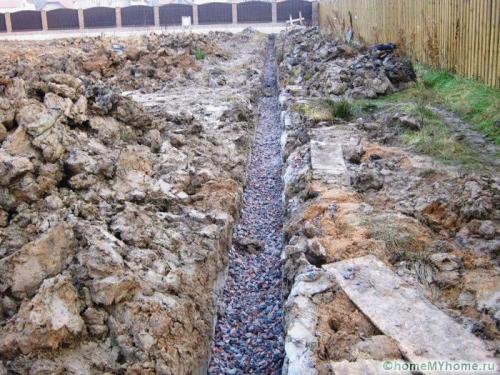

Дренажная траншея на краю загородного участка

Закрытые водоотводы

Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.

Закрытая система трубопроводов, предназначенная для точечного сбора влаги

На практике хорошо применимы два вида дренажа с закрытыми каналами:

точечный (сбор воды происходит в одном месте);
линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).

Обратите внимание! В рамках одного участка представленные виды можно комбинировать. К примеру, для водосточной системы дома можно использовать точечный сбор, а для грунтовых вод – линейный.
