Посудомоечные машины довольно слабо распространены в странах СНГ. Согласно данным статистики только около 5% семей пользуется «посудомойками» даже несмотря на то, что цены в настоящее время на такую технику приемлемые.

Основная причина тому – сомнения людей в качестве работы этих бытовых приборов, мол, они не смогут отмыть посуду лучше, чем бы мы сделали это руками. Рассматривая принцип работы посудомоечной машины, мы попробуем развеять этот миф и убедить вас в том что «посудомойка» очень даже полезный прибор.

Описание процессов происходящих в посудомоечной машине

Несмотря на предубеждение людей о том, что посудомоечная машина очень сложный и капризный прибор, скажем, что это совершенно не так. «Посудомойка» относится к технически несложным агрегатам, и разобраться в принципах ее работы совсем несложно. Как только мы устанавливаем посудомоечную машину на место, подключаем к водопроводу, канализации и электросети, а затем загружаем грязную посуду, происходит ряд интересных процессов.

• Сначала мы выставляем программу мойки, жмем кнопку пуск, а затем уходим заниматься своими делами.
• Без нас начинается цикл мойки, который осуществляется без участия человека. Блок управления подает команду, открывается водозаборный клапан и в специальную емкость поступает вода.
• Далее происходит смешение воды с солью. Соль умягчает воду и делает мойку посуды более эффективной. Одновременно с этим модуль управления активирует нагревательный элемент. Дальнейшие процессы не запускаются, пока вода в камере не будет нагрета до нужной температуры (температура задается пользователем).

К сведению! Некоторые модели посудомоечных машин подключены одновременно к горячей и холодной воде. В этом случае система смешивает воду, а термодатчик определяет, соответствует ли ее температура программе.

• Дальнейшие действия посудомоечной машины зависят от заданной программы. Предположим,загруженная нами посуда была очень грязной, и мы включили сначала режим замачивания. Модуль управления дает команду циркуляционному насосу подавать смесь воды и моющего средства очень мелкими порциями в разбрызгиватель, который начинает опрыскивать каплями грязную посуду в течение длительного времени, для обеспечения эффекта раскисания присохшей грязи.
• Дальше активируется первичное ополаскивание. Теперь циркуляционный насос подает смесь в разбрызгиватель, и остатки пищи смываются под давлением. Основной разбрызгиватель находится на дне бункера под нижней корзиной для посуды. Он не только разбрызгивает воду и моющие вещества, но и вращается, что дает возможность покрыть всю посуду.
• В дальнейшем вода, которая использовалась для ополаскивания, не сливается, а проходит через фильтры грубой очистки и возвращается в резервуар. Там система увеличивает концентрацию моющего вещества и происходит повторное опрыскивание посуды, что позволяет удалить с нее большую часть загрязнений.

Важно! Ополаскивание с моющими средствами может повторяться несколько раз, в зависимости от установленной программы, это продляет время мойки.

• Далее система отдает команду на слив отработанной воды. Грязная вода откачивается сливным насосом, взамен наливается немного воды, которая ополаскивает резервуар изнутри, а затем и она сливается в канализацию.
• Теперь клапан открывается и в резервуар заливается чистая вода для ополаскивания посуды отостатков грязи и моющего средства. Алгоритм прост, чистая вода под значительным давлением подается циркуляционным насосом в разбрызгиватель, а тот смывает с посуды остатки моющего средства. Устройство может повторить процесс ополаскивания посуды, что увеличивает время исполнения программы.
• Далее модуль управления отдает команду на слив отработанной воды, и помпа удаляет воду из резервуара в канализацию.
• Теперь пришло время сушки. Если посудомоечная машина имеет функцию принудительной сушки, то специальный вентилятор нагнетает горячий воздух, нагреваемый тэном в бункер с посудой, и она очень быстро высыхает. Если такой функции нет, то сушка осуществляется естественным путем в конвекционном режиме.

Мы описали, в общих чертах, что происходит внутри посудомоечной машины. Возможно, наше описание покажется вам сложным, тогда вы можете посмотреть видео, на котором продемонстрирована работа посудомойки. Либо вы можете найти и посмотреть видео и сравнить его с нашим описанием. Как угодно, лишь бы получили представление о работе посудомоечных машин, время на это вы затратите немного.

Как «посудомойка» устроена?

Чтобы лучше понять, что происходит внутри посудомоечной машины во время работы, нужно изучить ее устройство. Если мы разберем посудомоечную машину и взглянем на ее устройство изнутри, то мы увидим систему взаимодействующих друг с другом агрегатов и датчиков. Хоть устроена машина и несложно, если вы соберетесь ее разбирать первый раз в жизни, запишите свои действия на видео. Видео поможет потом правильно поставить все детали на место, после осуществления ремонтных работ.

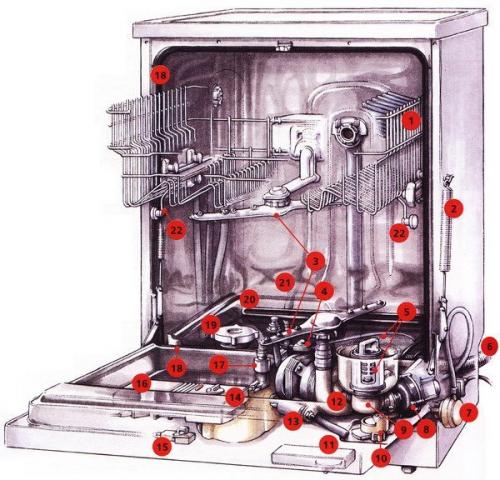

Основные детали посудомоечной машины расположены в нижней части корпуса, изнутри это выглядит довольно интересно. В недрах корпуса располагается:

1. Лоток, в который нужно размещать грязную посуду.
2. Доводчик, позволяющий плавно открывать и закрывать дверцу.
3. Планка разбрызгивателя (их может быть две и даже три).
4. Датчик, измеряющий температуру воды.
5. Сеточка-фильтр и фильтр грубой очистки воды.
6. Шланг для отвода отработанной воды в канализацию.
7. Клапан, ограничивающий давление.
8. Помпа, сливающая отработанную воду.
9. Резервуар для воды.
10. Элемент системы защиты от протечек.
11. Модуль управления.
12. Основной насос (циркуляционный).
13. Конденсирующий элемент.
14. Емкость для ополаскивающих средств.
15. Блокирующий элемент.
16. Емкость для моющих средств.
17. Заливной клапан.
18. Резиновый уплотнитель, расположенный по краю дверцы.
19. Солевой отсек.
20. Проточный водонагревательный элемент.
21. Заливной шланг.
22. Направляющие для посудных лотков.


Вот общий перечень элементов, установленных в посудомоечную машину. Где и как они установлены, вы можете видеть на картинке выше. Если и этого будет недостаточно для понимания общей картины, можно найти в сети Интернет видео, где продемонстрированы детали посудомоечной машины.

Почему «посудомойка» отмывает даже очень грязную посуду?

Теперь развеем миф о неэффективности посудомоечной машины. Многочисленные тесты, как в условиях лабораторий, так и в условиях обычной среднестатистической квартиры подтверждают, что «посудомойка» вполне справляется с уходом за целой горой посуды. Почему у нее это получается? Есть как минимум три веские причины:

1. мойка посуды происходит с использованием раствора специальной соли и моющих средств, которые растворяют остатки пищи и жир;
2. мойка происходит в подогретой до оптимальной температуры воде;
3. посуда опрыскивается водой, которая подается под большим напором веерообразно, что позволяет опрыскать все отмываемые предметы, со всех сторон.

Конечно, если вы запихаете в лоток для посуды кастрюлю с сантиметровым слоем гари, вряд-ли посудомоечная машина справится с таким загрязнением. Однако достоверно известно, что после цикла мойки, даже такая грязь сильно размягчается изнутри и ее можно, потом будет удалить вручную, с помощью небольшого количества абразивного чистящего средства. В общем, без преувеличения можно сказать, что посудомоечная машина – это один из самых нужных бытовых приборов на кухне, а если данное повествование вас не убедило, почитайте, возможно мнение потребителей окажется для вас более весомым.

К сведению! Молодые мамы ценят посудомоечные машины даже не за мытье посуды, а за уход за детскими игрушками. На видео в сети Интернет можно увидеть, как мамы забивают лотки «посудомойки» игрушками, а на выходе получают все чистейшее.

В заключение отметим, если не вдаваться в технические тонкости, принцип работы посудомоечной машинки очень прост. Однако понимание данного принципа важно для пользователя, как в процессе каждодневной эксплуатации «домашней помощницы», так и в случае если потом потребуется ее ремонт. Спасибо за внимание и удачи!

Посудомоечная машина устройство и принцип работы. Принцип работы посудомоечной машины

К сожалению, многие не понимают, каков принцип работы посудомоечной машины (далее также – посудомойки, ПММ). Именно поэтому распространено заблуждение, что бытовая техника не способна вымыть грязную посуду лучше, чем человеческие руки.

Тот, кто хоть раз попробовал мыть посуду в посудомойке, больше не захочет делать это руками

Пользователей смущает тот факт, что посуда всего лишь опрыскивается водой с растворенным в ней моющим средством и при этом не подвергается механическому воздействию. Многие домохозяйки не верят, что так можно вымыть ложки, вилки и тарелки с засохшими остатками пищи. На самом деле, все обстоит совсем не так. Мы постараемся разубедить скептиков и расскажем, как устроена и работает посудомоечная машина.

Как устроена посудомоечная машина

Прежде чем читатели ознакомятся с принципом действия ПММ, следует описать ее устройство.

Многие считают, что посудомоечные машинки – сложные и капризные устройства. На самом деле, в них не так уж много деталей. Прежде чем перейти к их рассмотрению, ознакомьтесь с тем, что вы увидите, первый раз открыв дверцу посудомойки (см. рисунок).

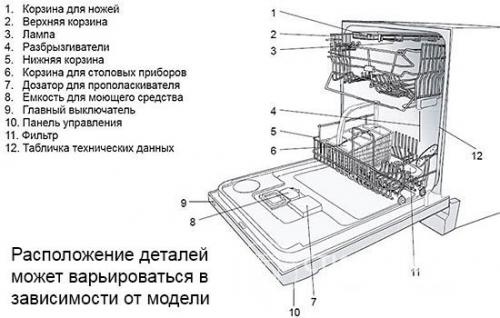

Схема приблизительного расположения деталей в корзине и передней дверце ПММ

Основные детали располагаются внутри нижней части корпуса посудомойки и невидимы для человеческого глаза. Их можно разбить на три основные группы :

• электронный управляющий модуль – мозг всего устройства;
• датчики, поставляющие необходимую информацию в управляющий модуль для анализа;
• исполнительные механизмы.

Исходя из схематического рисунка, представленного ниже, посудомоечная машина состоит из следующих узлов и деталей :

1. Верхняя корзина, в которую помещают посуду.
2. Возвратная пружина, закрывающая дверцу.
3. Верхний и нижний разбрызгиватели.
4. Термореле с датчиком температуры воды.
5. Фильтры грубой и тонкой очистки.
6. Сливной шланг, уходящий в канализацию.
7. Предохранительный клапан, срабатывающий при превышении давления.
8. Сливной насос, удаляющий грязную воду в канализацию.
9. Резервуар, в который набирается вода.
10. Одна из деталей защитной системы «Аквастоп», предотвращающей затопление в аварийных ситуациях.
11. Управляющий модуль.
12. Циркуляционный насос, прокачивающий жидкость в распылители и дальше по контуру во время мойки посуды.
13. Конденсатор.
14. Дозатор, в который заливается ополаскиватель.
15. Замок, блокирующий дверцу.
16. Дозатор, в который заливается или засыпается моющее средство.
17. Впускной клапан, управляющий подачей воды в посудомойку.
18. Уплотнитель, обрамляющий дверцу.
19. Крышка контейнера, куда засыпают натриевую соль.
20. Электронагреватель, доводящий воду до нужной температуры.
21. Заливной шланг, по которому в ПММ поступает вода.
22. Ролики с направляющими, по которым передвигаются корзинки с посудой.

Посудомоечные машины аристон принцип работы. Принцип работы посудомойки

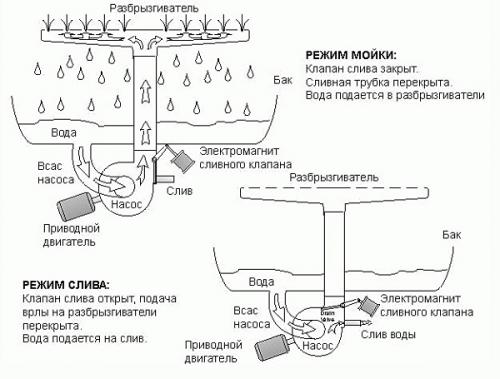

Коротко расскажем о тех процессах, которые происходят после запуска ПММ. Подробно о том, как работает посудомоечная машина , читайте в отдельной статье.

• После загрузки посуды, закладки моющих средств и выбора программы машина запускает цикл.
• Главный модуль подает сигнал клапану для забора воды.
• Прессостат контролирует необходимый уровень воды в бункере и посылает сигнал об окончании забора.
• Если ПММ подключена к холодному водопроводу, тогда поток проходит через нагреватель, достигает необходимой температуры.
• Циркуляционный насос подает воду в коромысла.
• Через форсунки струи омывают приборы.

Совет! При покупке машины, посмотрите на форму распылителя. Лучше, когда планка изогнута, а форсунки расположены под разным углом. В таком случае посуда помоется более качественно.

• Вода стекает в поддон, очищается фильтром и снова подается в распылитель.
• По окончании мойки отработанная жидкость откачивается помпой и сливается.
• Снова повторяется цикл забора, и начинается полоскание.
• Запускается сушка. Дверца приоткрывается, и прохладный воздух циркулирует по камере.
• Подается звуковой сигнал об окончании программы или мигает луч.

Осталось достать приборы и разместить их по местам.

Если вникнуть в суть, то ничего сложного в работе и устройстве техники нет.

Видео Принцип работы посудомоечной машины

Принцип работы посудомоечной машины индезит. Первое устройство и принцип его работы

Самый первый образец посудомоечной машины из 1880 года приходилось приводить вручную при помощи рукоятки. Уже в дальнейших версиях прилагался мотор, но техника помогала помыть посуду с ужасным грохотом (и могла разбить чашку). Изобретательница Джозефина Кокрейн запатентовала ее в 1893 году, дав начало первым промышленным разработкам.

Модель для серийного выпуска была представлена немецким брендом MIELE (Миля). Модернизированная техника имела вполне симпатичный вид, была чем-то похожа на цилиндр и каталась по кухне на трех колесиках.

Принцип работы посудомоечной машины — смесь чистоты и экологичности. При этом аппарат работает практически неслышно (уровень шума колеблется от 43 до 65 дБ) и потребляет мало ресурсов — максимально 2,8 кВт/час. Есть еще один плюс, которого стараются придерживаться все производители — сохранность природных ресурсов. Именно поэтому образцы из последних линеек потребляют меньше водных и электрических показателей: около четырнадцати комплектов посуды можно помыть всего лишь в одиннадцати литрах воды.

Такие показатели не сравнятся с расходуемыми ресурсами вручную.

Как работает таблетка в посудомоечной машине. Куда класть таблетку в посудомоечную машину

Производитель нашел универсальную форму выпуска моющих средств для посудомоечных машин (ПММ) — таблетки. Они пришли на смену гелям и порошкам. Главное, не перепутать место закладки — для таблетированных препаратов есть специальный отсек. Разберемся, куда класть таблетку в посудомоечную машину и как правильно использовать это средство.

В чем их преимущества?

Почему использование таблеток для ПММ становится популярным:

• Они не рассыпаются и не разливаются, подобно порошкам и гелям, загружаемым через воронку.
• Они созданы по принципу «все включено». Производители предлагают капсулы от «3 в 1» до «10 в 1» или «все в одном». Таблетка содержит все компоненты, необходимые для мытья посуды и поддержания посудомойки в исправном состоянии. Наряду с моющим средством в капсуле — ополаскиватель и соль.

Как выбрать?

Выбирая таблетированную продукцию, обращайте внимание на состав. Вам не нужны вредные вещества — фосфаты, хлор, ПАВ, энзимы, отдушки. Покупайте продукцию, имеющую престижные экосертификаты. Например, « Био Мио » — изготовители и эксперты утверждают, что это экологичное средство годится для детской посуды и игрушек.

Куда их закладывать?

Разработчики, создавая бытовую технику, стремятся сделать ее понятной для пользователя. Появляются вопросы — есть инструкция. Но многие предпочитают действовать интуитивно, использовать метод проб и ошибок. Эксперименты не всегда удачны. Совет № 1 — читайте инструкцию. Машинки разных брендов отличаются внутренним устройством, не стоит полагаться на опыт или интуицию.

Емкость для моющих препаратов обычно расположена на двери — на внутренней стороне.

1. Один отсек — для ополаскивателя. У него закручивающаяся крышечка. У посудомоек имеется специальный индикатор, сигнализирующий о наличии ополаскивателя.
2. Отделение для моющего препарата. Сюда загружают гель или порошок. Есть машинки, где один контейнер служит для гелей, порошков и капсул, а есть модели, где для брикетов отдельный отсек. В ПММ Bosch другое расположение — отсеки удалены друг от друга.

Есть посудомойки, где не предусмотрено применение капсул «все в одном». Но можно использовать простые моющие брикетики. Тогда отдельно покупают ополаскиватель и соль . Для таких препаратов на верхней корзинке установлен контейнер. Подобная конструкция встречается в старых модификациях. Покупая ПММ, обращайте внимание — есть ли отсек для таблеток «все в одном».

Нужно ли убирать упаковку?

Каждая капсула упакована в пленку — это защита от влаги. Как заложить ее — в упаковке или без нее? Прочтите инструкцию к препарату. Если пленка саморастворимая, брикет укладывайте, не снимая упаковки. Это удобно — не надо заботиться о сухости рук. Если пленку снимают, берут брикет сухими руками — чтобы не размяк. Саморастворимая упаковка есть у Sodasan , Amway, Finish Quantum. В нерастворимую пленку упакована продукция марок Ecover, Somat .

Как они действуют?

Принцип действия капсул зависит от их состава. Функция у них одна — раствориться в воде и помыть посуду. Что еще бывает в составе:

• вещества противокоррозионного действия;
• защита серебра от потемнения;
• антибактериальный и дезинфицирующий эффект;
• отбеливатель;
• пеногаситель;
• ароматизатор и другое.

Почему выпадает таблетка?

Пользователи интересуются, должна ли выпадать капсула из отсека? Принцип работы аппарата таков, что после запуска мойки из отсека должен быть выброшен моющий брикет. Далее, под действием воды, он начинает, слой за слоем, растворяться.

Некоторые пользователи, желая ускорить растворение и запустить короткий цикл, толкут брикетики в порошок. Для «3 в 1» это недопустимо — ополаскиватель должен вступить в дело в самом конце, а в растолченном виде этого не произойдет.

Когда программа запущена, брикет выбрасывает из контейнера, начинается процесс растворения. Капсула должна вылетать из дозатора вовремя. Причины, по которым выброса нет:

• неправильно поставлена посуда — мешает крышке отсека открыться;
• заело крышку дозатора.

Как пользоваться таблетками?

Одна капсула рассчитана на 1 цикл. Хатит на помывку 10–15 комплектов. Экономные потребители выяснили, что если загружать 50 % камеры — в режиме половинной загрузки, можно обойтись половинкой брикета. Они легко разламываются напополам. Если машинка компактная, можно загрузить ½ или даже ¼ брикета.

Есть модели, в которых оговаривается — при каких режимах разрешено применять таблетированные препараты «три (или более) в одном». Заправлять ими машинку рекомендуют при запуске длительных режимов — от одного часа. Иначе они не успевают растворяться и ваши тарелки и бокалы не получат дозу ополаскивателя — не будет блеска.

Как вставить таблетки правильно?

Одни пользователи засовывают таблетки в первый понравившийся им отсек, не прочтя инструкцию, иные — осторожные — интересуются: какой стороной класть брикетик? Отвечаем: кладите любой стороной, на растворение и действие препарата это не повлияет. И запомните несколько полезных правил:

• Убирайте остатки еды с тарелок.
• Плотно закрывайте крышку отделения, в который загрузили препарат.
• Включайте длинный цикл. Если запустите короткую мойку, препарат, не успев раствориться, осядет на дне камеры, а посуда будет помыта некачественно.

Полезное

Прежде чем пользоваться посудомойкой, изучите ее устройство — инструкция вам в помощь. Не забывайте также читать рекомендации по применению моющих средств и тогда мытье посуды будет вам в радость.

Принцип работы посудомоечной машины аристон. Чем мыть

Хорошо представлен принцип работы посудомоечной машины на

Комплект посуды загружают в ПМ. Вращающиеся распылители выдают интенсивные струи воды, которые энергично омывают посуду и постепенно заполняют необходимый объем. Подобное действие может показаться неэффективным. Ведь вода не растворяет жир, а засохшие остатки пищи нуждаются в дополнительном оттирании. Именно поэтому производители стиральных машин рекомендуют свои специальные моющие средства. Ассортимент весьма разнообразен. Практически каждой марке ПМ соответствует одноименные активно растворяющие жиры и удаляющие загрязнения средства. Например:

• Bosch;
• Электролюкс;
• Аристон;
• Индезит;
• Beko;
• Сименс и пр.

Многократное полоскание в сочетание с добавлением профессионального ополаскивателя в конце цикла, полностью очищает посуду от загрязнения и остатков любого моющего средства. Посуда, вымытая в ПМ, обладает естественной чистотой и блеском.

Поняв принцип работы и устройство ПМ можно определить основные компоненты, использование которых позволит достичь максимального результата:

• профессиональное моющее средство;
• ополаскиватель;
• соль.

В продаже предоставлены комплекты, включающие все эти средства. В среднем посудомоечная машина за один процесс мытья посуды расходует:

• соль – ±30 гр.;
• моющее средство – ±25гр.
