Как устроена посудомоечная машина

Все посудомойки внутри состоят из одинаковых узлов и деталей. Разница может быть в дополнительном функционале и необходимых к нему элементов.

Как устроена посудомоечная машина

ПММ Bosch, Electrolux, Ariston, Siemens, Zanussi состоят из таких базовых деталей:

  • Двигатель. Служит для запуска узлов посудомойки.
  • Циркуляционный блок. Подает воду в систему и способствует ее рециркуляции. Вода проходит через циркуляционный насос, откуда подается в коромысла и под напором вылетает из форсунок. Струи смывают загрязнения с посуды и стекают в фильтр, очищаются и снова подаются в разбрызгиватели.
  • Нагревательный элемент. Проточный ТЭН является часть главного блока. Вода проходит через нагреватель и моментально достигает нужной температуры.
  • Сливная помпа откачивает отработанную воду из бака.
  • Сливной патрубок и шланг обеспечивают отток в канализационную систему.
  • Заборный шланг либо шланг «Аквастоп» защищает технику от протечек.
  • Фильтр-сеточка на входе заливного клапана предохраняет систему от засоров из водопровода (ржавчина, мелкий мусор).

Как устроена посудомоечная машина

  • Прессостат (в некоторых моделях — датчик потока). Определяет количество воды в баке, затем посылает сигнал на модуль управления.
  • Предохранительное устройство.
  • Водосборник.
  • Резервуар для смягчения воды и ликвидации тяжелых примесей. Его следует постоянно пополнять специальной солью.
  • Блок управления с электронной платой — «мозг» посудомойки. Управляет всеми узлами и процессами в машине.
  • Проводка, шланги, хомуты.
  • Изоляция от шума.

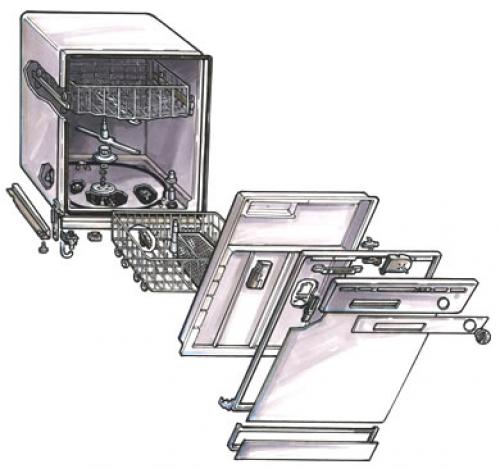

Схема посудомойки

Как устроена посудомоечная машина

Посудомоечные машины могут быть разных типов: встраиваемые, компактные, отдельностящие. При этом внутренняя конструкция бункера не меняется:

  • Корпус выполнен из нержавеющей стали.

Как устроена посудомоечная машина

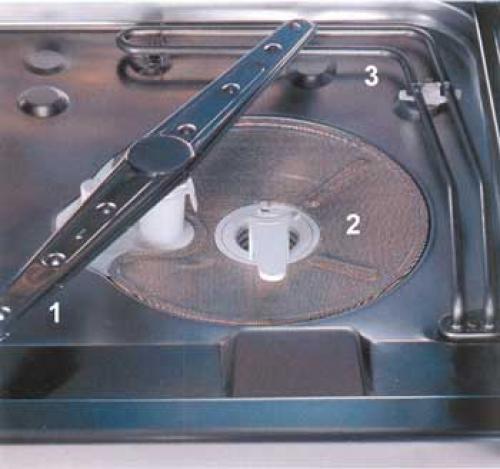

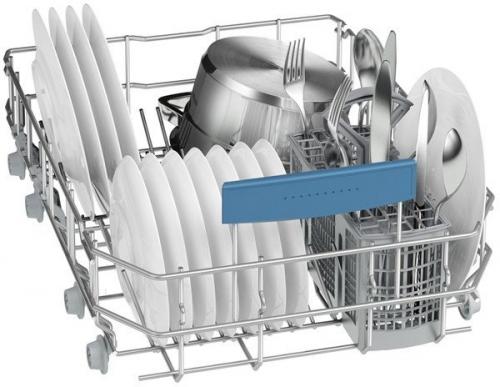

  • Внутри, если открыть дверцу, находятся верхний и нижний разбрызгиватели. Их может быть от одного до четырех штук.
  • Контейнеры для тарелок, отделения для вилок, ложек, ножей.

Как устроена посудомоечная машина

  • Дренажный фильтр с крупной и мелкой сеткой.
  • Отделение для соли.
  • На дверце отсеки для моющих средств, таблеток, капсул.
  • Уплотнитель по периметру дверцы.
  • Панель управления, которая может включать клавиши, дисплей, индикаторы.

Как устроена и работает посудомоечная машина. Принцип работы посудомоечной машины

К сожалению, многие не понимают, каков принцип работы посудомоечной машины (далее также – посудомойки, ПММ). Именно поэтому распространено заблуждение, что бытовая техника не способна вымыть грязную посуду лучше, чем человеческие руки.

Как устроена и работает посудомоечная машина. Принцип работы посудомоечной машины Тот, кто хоть раз попробовал мыть посуду в посудомойке, больше не захочет делать это руками

Пользователей смущает тот факт, что посуда всего лишь опрыскивается водой с растворенным в ней моющим средством и при этом не подвергается механическому воздействию. Многие домохозяйки не верят, что так можно вымыть ложки, вилки и тарелки с засохшими остатками пищи. На самом деле, все обстоит совсем не так. Мы постараемся разубедить скептиков и расскажем, как устроена и работает посудомоечная машина.

Как устроена посудомоечная машина

Прежде чем читатели ознакомятся с принципом действия ПММ, следует описать ее устройство.

Многие считают, что посудомоечные машинки – сложные и капризные устройства. На самом деле, в них не так уж много деталей. Прежде чем перейти к их рассмотрению, ознакомьтесь с тем, что вы увидите, первый раз открыв дверцу посудомойки (см. рисунок).

Как устроена и работает посудомоечная машина. Принцип работы посудомоечной машины Схема приблизительного расположения деталей в корзине и передней дверце ПММ

Основные детали располагаются внутри нижней части корпуса посудомойки и невидимы для человеческого глаза. Их можно разбить на три основные группы :

  • электронный управляющий модуль – мозг всего устройства;
  • датчики, поставляющие необходимую информацию в управляющий модуль для анализа;
  • исполнительные механизмы.

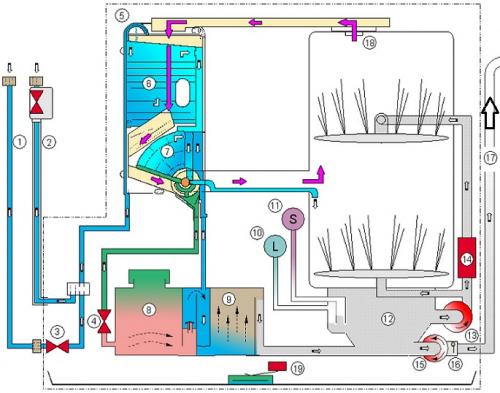

Исходя из схематического рисунка, представленного ниже, посудомоечная машина состоит из следующих узлов и деталей :

  1. Верхняя корзина, в которую помещают посуду.
  2. Возвратная пружина, закрывающая дверцу.
  3. Верхний и нижний разбрызгиватели.
  4. Термореле с датчиком температуры воды.
  5. Фильтры грубой и тонкой очистки.
  6. Сливной шланг, уходящий в канализацию.
  7. Предохранительный клапан, срабатывающий при превышении давления.
  8. Сливной насос, удаляющий грязную воду в канализацию.
  9. Резервуар, в который набирается вода.
  10. Одна из деталей защитной системы «Аквастоп», предотвращающей затопление в аварийных ситуациях.
  11. Управляющий модуль.
  12. Циркуляционный насос, прокачивающий жидкость в распылители и дальше по контуру во время мойки посуды.
  13. Конденсатор.
  14. Дозатор, в который заливается ополаскиватель.
  15. Замок, блокирующий дверцу.
  16. Дозатор, в который заливается или засыпается моющее средство.
  17. Впускной клапан, управляющий подачей воды в посудомойку.
  18. Уплотнитель, обрамляющий дверцу.
  19. Крышка контейнера, куда засыпают натриевую соль.
  20. Электронагреватель, доводящий воду до нужной температуры.
  21. Заливной шланг, по которому в ПММ поступает вода.
  22. Ролики с направляющими, по которым передвигаются корзинки с посудой.

Как слить ополаскиватель из посудомоечной машины. Как использовать ополаскиватель для посудомойки

Во время ремонта как стиральных, так и посудомоечных машин выясняются довольно распространённые, но, честно говоря, глупые ошибки людей. Используя ополаскивающие средства, они совершенно не задумываются о том, куда нужно его заливать, ведь в большинстве своём оказывается, что они льют его туда же, куда и добавляют порошок. Получается, что ополаскиватель, предназначенный для посудомойки, расходуется попросту зря, ведь, заливая его не туда, куда нужно, эффекта никакого вы не добьетесь.

Прежде всего нужно сказать, что перед использованием и эксплуатацией посудомоечной машины, как, впрочем, и любой другой бытовой техники, нужно внимательно и тщательно изучить инструкцию, в которой прописаны все основные правила применения того или иного устройства, назначения всех «кнопочек» и функций,в нее. Ну и конечно же там наверняка схематически будут нарисованы все элементы и детали машины, в том числе отсек, предназначенный для ополаскивателя.

Как слить ополаскиватель из посудомоечной машины. Как использовать ополаскиватель для посудомойки

Средство ополаскивания расходуется в самой финальной стадии мойки, поэтому если он попадает в резервуар с водой гораздо раньше, то эффекта от него наблюдаться не будет. Важно также понимать, что ополаскиватель — это не просто освежитель или устранитель неприятного химического запаха с посуды после процедуры мойки. Он имеет также следующие функции:

  • устранять разводы и капли воды с посуды;
  • минимизировать контакт деталей и элементов посудомоечной машины с кислотами, щелочами и прочими составляющими химических моющих средств, которые могут навредить посудомойке;
  • придать посуде особый блеск, чистоту и белизну.

Как слить ополаскиватель из посудомоечной машины. Как использовать ополаскиватель для посудомойки

Теперь мы знаем, для чего нужен ополаскиватель для посудомоечной машины, какую роль он играет и почему так важно его использовать, теперь же нужно выяснить, куда именно заливать ополаскиватель в посудомоечную машину. В принципе, отсек для всех химических средств располагается в дверце посудомоечной машины, и это знают все. А вот как действовать дальше – разбираются далеко не все. В какое конкретно отделение кюветки заливать ополаскиватель для посудомоечной машины – это желательно посмотреть в инструкции для посудомойки, потому что для каждой модели расположение этого отделения будет разным. Однако чаще всего это герметично закрывающейся отсек, расположенный прямо посередине.

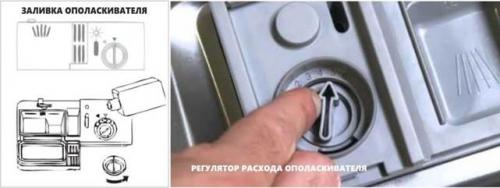

Ополаскивающее средство необходимо залить именно в это отделение перед включением функции «мойка», не забудьте при этом в соседний отсек добавить порошок. Ответим на распространённый вопрос: «Сколько ополаскивателя нужно добавить в посудомоечную машину?» Обычно это определяется индивидуально тем более что практически каждый производитель обязательно пишет на упаковке способ применения. Однако имейте в виду, что чаще всего производители завышают единичную норму дозировки, потому что ему выгодно, чтобы упаковка закончилась как можно быстрее, чтобы вы вновь пришли за его продукцией в магазин.

Как слить ополаскиватель из посудомоечной машины. Как использовать ополаскиватель для посудомойки

Как устроен слив для посудомоечной машины. Подключение к электросети

Как устроен слив для посудомоечной машины. Подключение к электросети Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

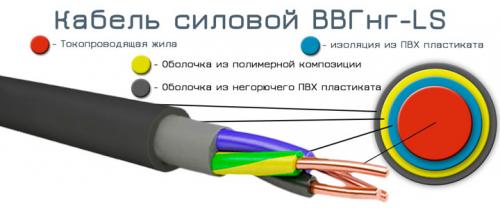

  • трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2 Как устроен слив для посудомоечной машины. Подключение к электросети

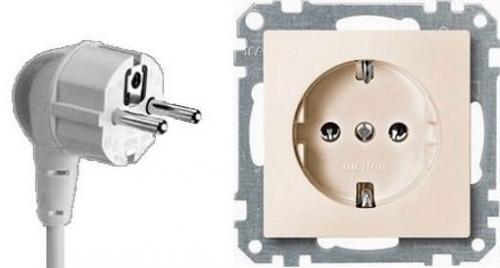

  • розетка на 16А типа Шуко (”Schuko”) с контактом заземления Как устроен слив для посудомоечной машины. Подключение к электросети

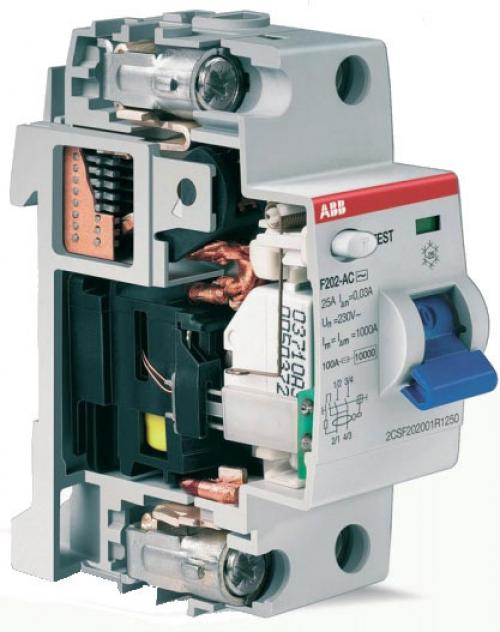

  • УЗО или диффавтомат на 16А с током утечки 30мА Как устроен слив для посудомоечной машины. Подключение к электросети

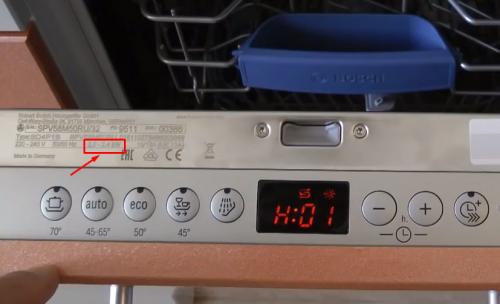

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт. Как устроен слив для посудомоечной машины. Подключение к электросети

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО. Как устроен слив для посудомоечной машины. Подключение к электросети

Подключать посудомойку через простой модульный автомат, крайне опасно.

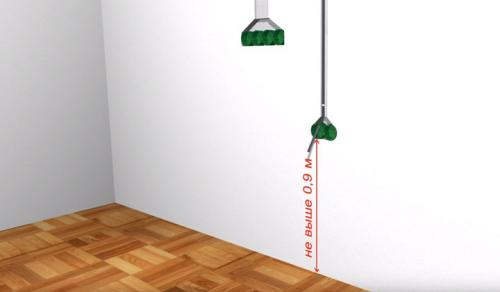

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола. Как устроен слив для посудомоечной машины. Подключение к электросети

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней. Как устроен слив для посудомоечной машины. Подключение к электросети

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда. Как устроен слив для посудомоечной машины. Подключение к электросети Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны. Как устроен слив для посудомоечной машины. Подключение к электросети

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

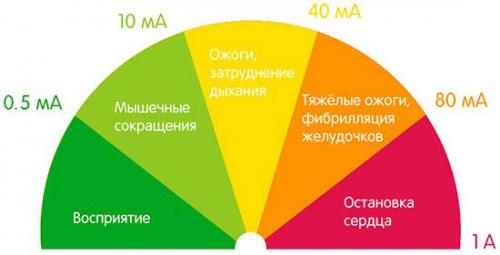

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Как работает таблетка в посудомоечной машине. Куда класть таблетку в посудомоечную машину

Производитель нашел универсальную форму выпуска моющих средств для посудомоечных машин (ПММ) — таблетки. Они пришли на смену гелям и порошкам. Главное, не перепутать место закладки — для таблетированных препаратов есть специальный отсек. Разберемся, куда класть таблетку в посудомоечную машину и как правильно использовать это средство.

В чем их преимущества?

Почему использование таблеток для ПММ становится популярным:

  • Они не рассыпаются и не разливаются, подобно порошкам и гелям, загружаемым через воронку.
  • Они созданы по принципу «все включено». Производители предлагают капсулы от «3 в 1» до «10 в 1» или «все в одном». Таблетка содержит все компоненты, необходимые для мытья посуды и поддержания посудомойки в исправном состоянии. Наряду с моющим средством в капсуле — ополаскиватель и соль.

Как выбрать?

Выбирая таблетированную продукцию, обращайте внимание на состав. Вам не нужны вредные вещества — фосфаты, хлор, ПАВ, энзимы, отдушки. Покупайте продукцию, имеющую престижные экосертификаты. Например, « Био Мио » — изготовители и эксперты утверждают, что это экологичное средство годится для детской посуды и игрушек.

Куда их закладывать?

Разработчики, создавая бытовую технику, стремятся сделать ее понятной для пользователя. Появляются вопросы — есть инструкция. Но многие предпочитают действовать интуитивно, использовать метод проб и ошибок. Эксперименты не всегда удачны. Совет № 1 — читайте инструкцию. Машинки разных брендов отличаются внутренним устройством, не стоит полагаться на опыт или интуицию.

Емкость для моющих препаратов обычно расположена на двери — на внутренней стороне.

  1. Один отсек — для ополаскивателя. У него закручивающаяся крышечка. У посудомоек имеется специальный индикатор, сигнализирующий о наличии ополаскивателя.
  2. Отделение для моющего препарата. Сюда загружают гель или порошок. Есть машинки, где один контейнер служит для гелей, порошков и капсул, а есть модели, где для брикетов отдельный отсек. В ПММ Bosch другое расположение — отсеки удалены друг от друга.

Есть посудомойки, где не предусмотрено применение капсул «все в одном». Но можно использовать простые моющие брикетики. Тогда отдельно покупают ополаскиватель и соль . Для таких препаратов на верхней корзинке установлен контейнер. Подобная конструкция встречается в старых модификациях. Покупая ПММ, обращайте внимание — есть ли отсек для таблеток «все в одном».

Нужно ли убирать упаковку?

Каждая капсула упакована в пленку — это защита от влаги. Как заложить ее — в упаковке или без нее? Прочтите инструкцию к препарату. Если пленка саморастворимая, брикет укладывайте, не снимая упаковки. Это удобно — не надо заботиться о сухости рук. Если пленку снимают, берут брикет сухими руками — чтобы не размяк. Саморастворимая упаковка есть у Sodasan , Amway, Finish Quantum. В нерастворимую пленку упакована продукция марок Ecover, Somat .

Как они действуют?

Принцип действия капсул зависит от их состава. Функция у них одна — раствориться в воде и помыть посуду. Что еще бывает в составе:

  • вещества противокоррозионного действия;
  • защита серебра от потемнения;
  • антибактериальный и дезинфицирующий эффект;
  • отбеливатель;
  • пеногаситель;
  • ароматизатор и другое.

Почему выпадает таблетка?

Пользователи интересуются, должна ли выпадать капсула из отсека? Принцип работы аппарата таков, что после запуска мойки из отсека должен быть выброшен моющий брикет. Далее, под действием воды, он начинает, слой за слоем, растворяться.

Некоторые пользователи, желая ускорить растворение и запустить короткий цикл, толкут брикетики в порошок. Для «3 в 1» это недопустимо — ополаскиватель должен вступить в дело в самом конце, а в растолченном виде этого не произойдет.

Когда программа запущена, брикет выбрасывает из контейнера, начинается процесс растворения. Капсула должна вылетать из дозатора вовремя. Причины, по которым выброса нет:

  • неправильно поставлена посуда — мешает крышке отсека открыться;
  • заело крышку дозатора.

Как пользоваться таблетками?

Одна капсула рассчитана на 1 цикл. Хатит на помывку 10–15 комплектов. Экономные потребители выяснили, что если загружать 50 % камеры — в режиме половинной загрузки, можно обойтись половинкой брикета. Они легко разламываются напополам. Если машинка компактная, можно загрузить ½ или даже ¼ брикета.

Есть модели, в которых оговаривается — при каких режимах разрешено применять таблетированные препараты «три (или более) в одном». Заправлять ими машинку рекомендуют при запуске длительных режимов — от одного часа. Иначе они не успевают растворяться и ваши тарелки и бокалы не получат дозу ополаскивателя — не будет блеска.

Как вставить таблетки правильно?

Одни пользователи засовывают таблетки в первый понравившийся им отсек, не прочтя инструкцию, иные — осторожные — интересуются: какой стороной класть брикетик? Отвечаем: кладите любой стороной, на растворение и действие препарата это не повлияет. И запомните несколько полезных правил:

  • Убирайте остатки еды с тарелок.
  • Плотно закрывайте крышку отделения, в который загрузили препарат.
  • Включайте длинный цикл. Если запустите короткую мойку, препарат, не успев раствориться, осядет на дне камеры, а посуда будет помыта некачественно.

Полезное

Прежде чем пользоваться посудомойкой, изучите ее устройство — инструкция вам в помощь. Не забывайте также читать рекомендации по применению моющих средств и тогда мытье посуды будет вам в радость.

Видео Как работает посудомоечная машина. Взгляд изнутри

Как устроен слив в посудомоечной машине. Обязательные действия после покупки посудомоечной машины

После доставки обязательно нужно проверить целостность техники, которые, возможно, были получены при транспортировке.

Любые трещины или сколы, которые были проигнорированы после подключения, выльются в частые сбои и отказы в работе, а также могут оказаться опасными, с точки зрения поражения электрическим током из-за попадания воды на токопроводящие части.

Если с самим устройством всё оказалось в порядке, то нужно проверить комплектность. Некоторые производители могут включать различные расходники, а также подключаемые узлы, без которых выполнить подключение окажется невозможным или весьма затруднительным.

проверка слива в посудомоечной машине

Если машинка оказалась в надлежащем состоянии, то её нужно полностью распаковать и отсоединить все крепёжные транспортные приспособления. На задней стенке должна находиться инструкция по установке с полным комплектом крепежей.

В случае отсутствия нужно потребовать их у продавца. Затем нужно предварительно поставить посудомойку на место для установки. В идеальном варианте расстояние её боковых частей от стенок мебели должно составлять 1-3 мм.

На этом же этапе стоит проверить хватает ли шланга для соединения с канализацией и другими коммуникациями.

Как устроен аквастоп в посудомоечной машине. Как работает Аква-стоп шланг в посудомоечной машине

По сути, аквастоп работает как шланг внутри шланга. Наружный рукав выполнен из гофрированного пластика, он предназначен для удержания воды, если внутренний слой поврежден, это надежная защита от протечек. Существует также пластиковый корпус в конце, где он работает, подключаясь к водопроводному крану.

Если внутренний рукав когда-либо даст протечку, то устройство внутри этого корпуса способно обнаружить инцидент и предотвратить дальнейшее попадание воды в него благодаря специальному клапану, таким образом, срабатывает защита системы. Когда неприятность произойдет, то датчик больше не допускает попадание воды до прибора и обычно указывают на это с помощью красной точки в небольшом окне в корпусе. Затем мастер сможет установить, почему это произошло.

После срабатывания аквастопа, он становится бесполезным и не может быть восстановлен, то есть защита будет нарушена, требуя замены на новый, ради избегания протечек в будущем.

Отметим, что современные аквастоп системы могут быть разных типов:

— механические

— абсорбенты

— электромагнитные.

Механические системы борьбы с протечками в посудомойках на сегодняшний день уже не устанавливаются по причине низкой их эффективности. Аквастоп на основе абсорбента встречаются намного чаще. Он работает следующим образом: при возникновении протечки, влага стекает по шлангу в поддон, где впитывается специальным материалом. Затем он расширяется и клапан перекрывает доступ воды.

Электромагнитный аквастоп работает схоже, представляя собой современную версию абсорбента с клапаном.

Как устроен слив у посудомоечной машины. Подключение слива посудомоечной машины.

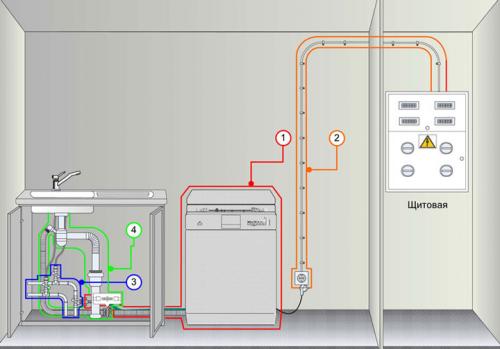

Подключить слив к отводной канализационной трубе можно двумя способами.

1 способ подключения слива

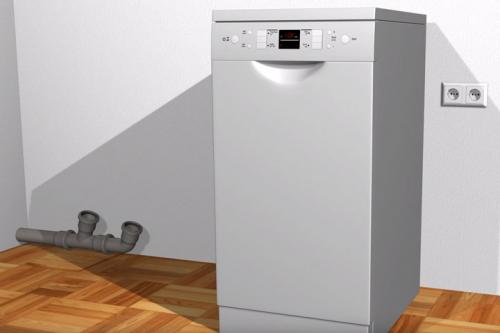

Если посудомоечная машина будет стоять рядом с кухонной мойкой, то слив от машины можно подсоединить к сифону кухонной мойки. Для этого переустановите сифон мойки. Установите сифон с дополнительными сливными потрубками. Сифоны бывают с одним или двумя дополнительными вводами слива воды.

2 способ подключения слива

Можно организовать слив из машины непосредственно в отводную канализационную трубу. При этом нужно помнить, что слив из посудомоечной машины должен располагаться на высоте не ниже 40 см, от уровня размещения самой машины. Это необходимо для того, чтобы машина не «подсасывала» при работе грязную воду из канализации.

Если общеквартирный уровень канализации расположен, ниже 40 см, необходимо выпускной шланг на входе в канализацию изогнуть в виде обратной буквы U.

При одновременном подключении к отводной канализационной трубе сливов от стиральной и посудомоечной машин установите на обоих сливах обратные клапаны. Они не позволят грязной воде заливаться обратно в машины.
