Мотоблок МТЗ-05 считается родоначальником всех последующих моделей, так как первым сошел с конвейера Минского завода. Годом начала выпуска считается 1978. В течении долгих 14 лет мотоблок выпускался практически неизменным. Относится агрегат к 0,1 тяговому классу, что позволяет его использовать на небольших территориях. Внешне представляет собой компактную модель с одной осью и двумя колесами. Мотор установлен одноцилиндровый с мощностью 5 л.с.

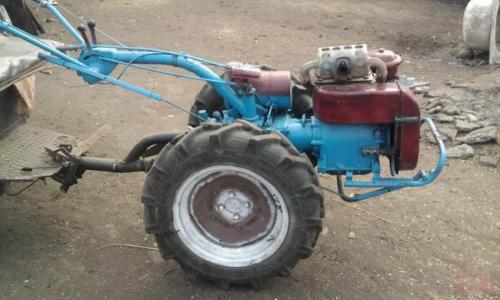

Мотоблок МТЗ-05

Сельскохозяйственный агрегат позволяет выполнять широкий перечень работ, таких как вспашка, окучивание корнеплодов, боронование грядок, покос травы, а также транспортировка грузов. Немалую роль играет и значительный вес мотоблока МТЗ-05, который составляет 135 кг. Машину легко можно переделать на транспортное средство с помощью которого осуществляется транспортировка грузов до 500 кг. Можно цеплять различное навесное оборудование, для использования которого присутствует вал отбора мощности.

Достоинством модели является возможность изменения ширины колеи, благодаря чему можно культивировать различные культуры. Конструкция МТЗ-05 не имеет рамы, а в качестве основы используется скрепленные части трансмиссии. Несмотря на то, что устройство давно не производится, на вторичном рынке оно пользуется популярностью и эксплуатируется до сих пор. Более удачной и модернизированной версией является мотоблок Беларус МТЗ 09Н, которые имеет улучшенные технические характеристики.

Трансмиссия имеет 4 скорости вперед и 2 назад, позволяя развивать мотоблоку скорость до 9 км/ч. Расход топлива составляет 0,35 л, что при объеме топливного бака в 5 л дает возможность долгое время не дозаправляться.

Мотоблок МТЗ-05 коробка передач. Устройство

Мотоблок МТЗ-05 был разработан почти 50 лет назад. С тех пор технологии далеко шагнули вперед. Несмотря на то, что этот Беларус практичен, иногда может возникнуть желание заменить мотор. В этом случае особых проблем возникнуть не должно

Двигатель

На рынке есть большое количество моторов различных производителей и мощности. Самые простые китайские моторы, по качеству они равносильны российским, но цена на них ниже. Один из них – Lianlong. Он сертифицирован на соответствие всем европейским стандартам качествам и отличается высоким качеством.

Но японским Lifan и Honda он явно уступает по моточасам работы. Производители страны восходящего солнца считаются лучшими в этом деле.

При выборе мотора следует обратить внимание на следующие характеристики:

• количество цилиндров;
• мощность;
• максимальная скорость;
• ремонтопригодность.

В итоге необходимо найти идеально соотношение в разрезе цены и качества.

Клапаны

При длительных или больших нагрузках на мотоблоке МТЗ-05 происходит сдвиг клапанов. Вследствие этого происходит изменение количества поступаемого топлива, и Беларус-05 начинает работать неправильно.

В нормальном состоянии зазор на клапанах должен составлять от 0,1 до 0,15 мм.

Если зазор увеличен, то появляется специфический шум от двигателя, и в него не поступает необходимое количество горючего.

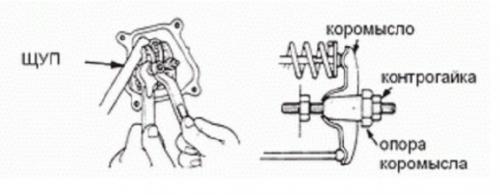

Регулировка зазора в клапанах

Если появились сомнения по этому поводу, то следует сразу же их проверить. При помощи тонкого лезвия, толщиной от 0,1 до 0,15 мм, можно отрегулировать положение клапанов:

1. Приоткуритите немного гайку;
2. Подложите под нее лезвие и гайку верните в исходное положение;
3. Несколько раз прокрутите маховик;
4. Клапан должен свободно работать, но при этом не допускается появление зазора;
5. Если появляется зазор или маховик не вращается, произведите настройку повторно.

Карбюратор

Если мотоблок МТЗ выдает нестабильные обороты двигателя, то следует настроить работу карбюратора. Рекомендуется проводить эти работы перед началом посевных работ, когда техника длительно время находилась без эксплуатации.

Схема карбюратора К-45

Регулировка карбюратора:

1. Болты, которые регулируют минимальное и максимальное количество газа полностью вкрутите и затем открутите на пол оборота;
2. Затем переведите рычаг управления силовой установки в минимальное положение, при этом работа мотора не должна останавливаться;
3. Регулирующий дроссель винт поможет настроить обороты на холостом ходу, чтобы двигатель работал правильно без посторонних шумов;
4. При помощи винтов следует правильно настроить количество поступаемого топлива. Если его закручивать, то оно уменьшается, если его ослабить, то поступление горючего увеличивается.

Чтобы проверить, правильно ли был настроен карбюратор на мотоблоке МТЗ-05 следует дать поработать двигателю, и затем достать свечу зажигания. Если она чистая без посторонних примесей, то это говорит о правильной настройке.

Важно! Перед началом регулировки всегда следует прогревать двигатель мотоблока.

Если на свече появляется нагар, то здесь причина может быть как в карбюраторе, так и в более серьезных поломках.

Сцепление

Важным элементом при ходе двигателя является сцепление. Поэтому следует знать, как его правильно настроить.

Два варианта неисправности сцепления:

• При полностью выжатом рычаге МТЗ-05 пытается двигаться. Это значит, что его ведет. При такой ситуации следует немного закрутить регулировочный винт.
• При опущенном сцеплении мотоблок буксует, то есть он либо не выдает необходимую мощность, либо вовсе стоит. В таком случае следует немного затянуть регулировочный винт.

КПП

Коробка переключения передач на мотоблоке МТЗ-05 имеет 6 ступеней: 4 для езды вперед и 2 для передвижения назад.

Ниже приведена максимальная скорость на каждой передаче вперед:

• I ступень – 2,15 км/ч;
• II ступень – 3,8 км/ч;
• III ступень – 5,35 км/ч;
• IV ступень – 9,6 км/ч.

Максимальная скорость КПП при езде задом:

• I ступень – 2,5 км/ч;
• II ступень – 4,46 км/ч.

Ремонт КПП

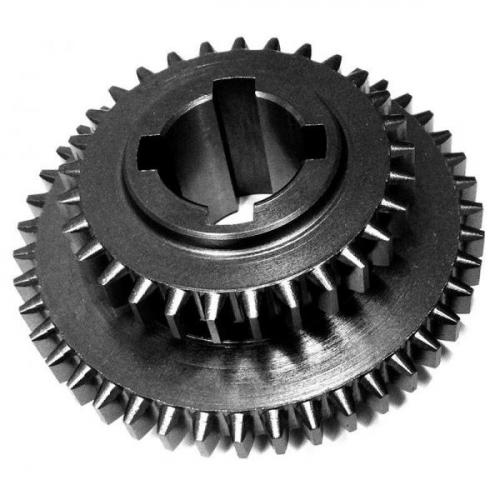

Шестерня

Когда работа коробки сопровождается шумом в редукторе то это является признаком недостачи или неправильного выбора масла. Если его нет, то необходимо добавить в карбюратор, есть, попробуйте слить старое масло и залить новое в соответствие с рекомендацией инструкции по применению.

Если шумы остались, значит вышли из строя шестерни. В случае, если их вовремя не заменить, то последствия могут быть еще хуже. Необходимо периодически проверять работоспособность КПП и проводить профилактический ремонт.

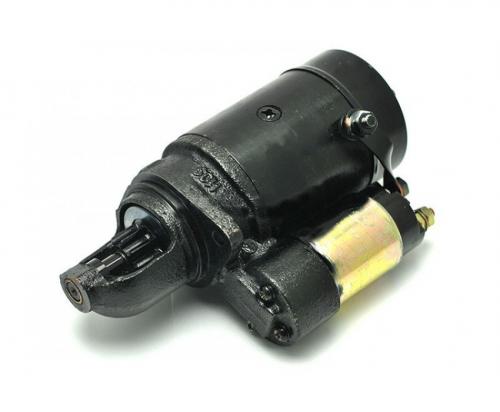

Электростартер

Электростартер

Многие обладатели МТЗ-05 ставят на него электростартер взамен заводского. Это позволяет сделать процесс приведения двигателя в работу намного проще. Поскольку при минусовых температурах он зачастую отказывается заводиться.

Для того, чтобы заменить электростартер изначально нужно поставить аккумулятор, поскольку без него электростартер не заработает.

Еще одним важным дополнением к МТЗ считается фара. Она позволяет проводить работы и в сумерках. В стандартной комплектации ее нет, но зато с аккумулятором она прекрасно работает.

Видео Мотоблок МТЗ-05 фрезеровка почвы

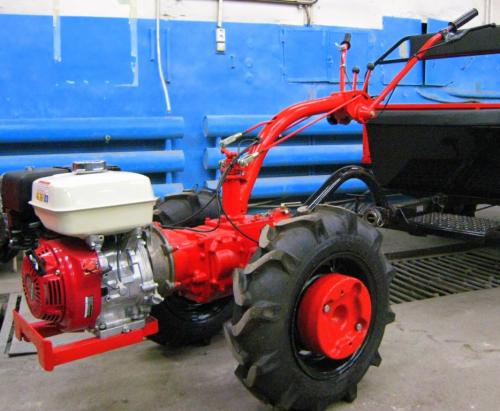

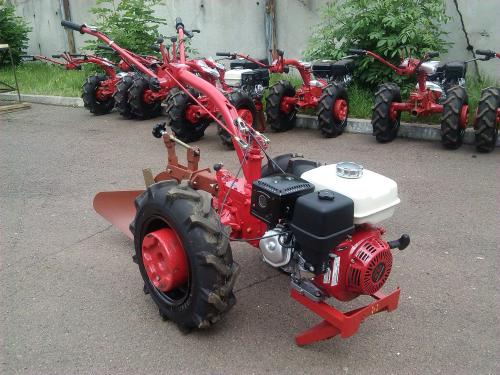

Мотоблок МТЗ-05 Замена двигателя. Запчасти для мотоблока МТЗ: как произвести замену двигателя?

Мотоблок – это определенная разновидность малогабаритной техники – трактора, который имеет самоходное механическое приспособление со встроенным рабочим двигателем. Данное устройство широко распространено и пользуется спросом среди потребителей для выполнения работ сельскохозяйственного назначения.

Мотоблок МТЗ и его предназначение

Мотоблок МТЗ, или же другими словами Белорус 05, является одним из первых мотоблоков, которые производились тракторным заводом города Минска. Производство подобной техники продолжалось до начала 1992 года, после чего было приостановлено и окончательно завершилось. МТЗ состоит из шасси с двумя колесами, которое имеет реверсивную рулевую штангу, а также одноцилиндровый мотор и силовую передачу.

Данное устройство можно охарактеризовать исключительно, как технику сельскохозяйственного предназначения, с помощью которой с легкостью можно:

• скосить траву;
• совершить боронование;
• окучить некоторые овощи: картофель, свеклу;
• произвести вспашку легкого типа почвы;
• перевозить незначительные предметы и грузы.

Данной моделью можно обработать такие небольшие земельные участки, как огороды, различные сады, а также территории, находящиеся неподалеку от усадьб, школ, домов.

На что стоит обратить свое внимание при совершении покупки «Белоруса 05-го»?

Если вы хотите приобрести подобную модель транспортного приспособления, тогда вам стоит обратить свое внимание на следующие запчасти для мотоблока МТЗ:

1. Редуктор – от его конструкции будет зависеть надежность всего аппарата и срок его эксплуатации. Если в мотоблоке установлен вариант неразборного редуктора, тогда в случае его неисправности вы будете вынуждены приобретать новую технику, ведь ремонт данного транспорта уже невозможно будет совершить.
2. Двигатель. Движок является неотъемлемой частью подобного рода техники. От этого элемента зависит моторесурс, а также мощность и сила самого агрегата.

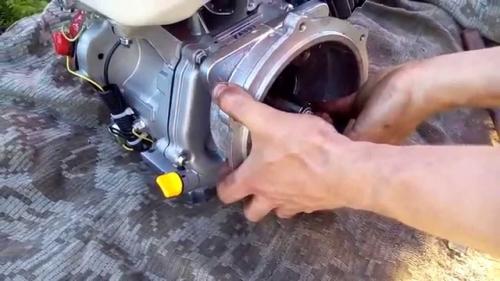

Замена двигателя на 05-м «Белорусе»

Двигатель Лифан достаточно прост в своей конструкции и проектировании, он прекрасно работает на обычном бензине и не требует особых затрат и усилий. Главным и основным преимуществом данной детали является доступность запчастей, а также комплектующих, необходимых для осуществления ремонтных работ.

Часто бывает такая ситуация, когда один двигатель дал сбой в своей работе и требует срочной замены. Многие теряются и не знают, как же осуществить качественно и правильно замену двигателя на мотоблоке МТЗ. А сделать это достаточно просто.

Все чаще и чаще люди начинают пользоваться в быту мотоблоками и сталкиваются с поломками. Так как найти запчасти советского производства сейчас достаточно сложно, то владельцы вынуждены приобретать и устанавливать современные или же заграничные модели. Возникает вопрос: как заменить двигатель на мотоблоке МТЗ на импортный?

И тут следует действовать по следующему плану.

1. Замена двигателя начинается с аккуратного отключения газового троса, а также магнето провода, после чего необходимо осуществить съем топливного бака.
2. Слить все имеющееся масло.
3. Отсоединить необходимую деталь от коробки передач путем откручивания 6-ти болтов, соединяющих КПП с самим двигателем.
4. Далее ставим двигатель Лифан и (по надобности) заливаем нужное количество масла. Для крепления нужно купить новую плиту со ступицей, трос и болты.
5. Проверить состояние всех деталей.
6. Состыковать устанавливаемую деталь с КПП и установить новую прокладку. Закрутить плотно болты. Установить трос.
7. Подключить провод, с помощью которого совершается зажигание, и прикрутить подставку.
8. Произвести запуск аппарата, придерживаясь всех правил.

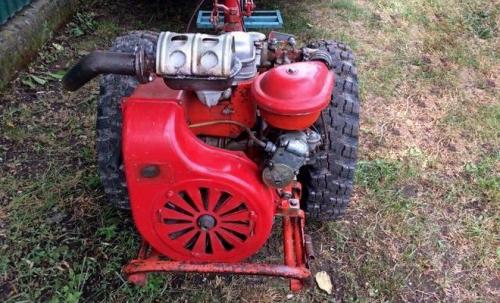

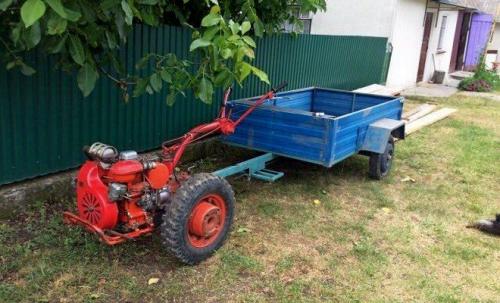

Мотоблок МТЗ-05 технические характеристики. МТЗ-05

Технические показатели:

Класс тяги	0,1
Габариты, м	1,8*0,85*1,07
Расстояние дорожного просвета, м	0,3
Максимальная скорость, км/ч	10
Объем бака для топлива, л	5
Расход горючего, л/ч	0,35
Сцепление	Многодисковое
Двигатель	УД-15
Количество цилиндров	1
Система запуска мотора	Ручной стартер
Управление	Ручное
Количество передач переднего хода	4
Количество задних передач	2
Межколесная блокировка	Да
Тип коробки передач	Механический
Частота вращения маховика, об/мин	3000
Масса, кг	135

Мотоблок МТЗ-05, технические характеристики которого не уступают аналогичным зарубежным моделям, используется в качестве спецтехники для обработки почвы на небольших участках, где затруднительно или невозможно использовать трактора.

В инструкции по эксплуатации подробно описаны все меры безопасности, которые необходимо соблюдать во время работы, а также возможности и рекомендации по техническому обслуживанию агрегата.

Многих владельцев интересует вопрос о том, от чего подходят запчасти на данный вид техники. Детали (запасные) на мотоблок можно поставить от любого автомобиля (например, адаптер), колеса — от мотоцикла, а, например, мотор, подшипники — от аналогичных версий данной техники.

Двигатель

Здесь установлен четырехтактный двигатель, работающий на бензине.

Характеристики силовой установки УД 15:

Мотор выдерживает нагрузку при высоких и низких температурах, адаптирован для работы в экстремальных погодных условиях. Показатели мощности сопоставимы с моделями импортных моторов, т. к. 5 л. с. — это стабильный показатель, который техника выдает при выполнении работ, в то время как у зарубежных агрегатов указывается максимальная мощность.

Если требуется отремонтировать мотоблок МТЗ-05, замена двигателя выполняется следующим образом:

1. Необходимо отключить газовый трос и магнето-провод.
2. Затем нужно снять топливный бак и слить масло, которое есть внутри.
3. Открутить 6 болтов и отсоединить мотор от коробки передач.
4. Поставить другой двигатель, прикрепив его при помощи плиты со ступицей, троса и болтов.
5. Если нужно, то залить требуемое количество масла.
6. Провести осмотр всех деталей.
7. Произвести стыковку мотора с КПП и установить прокладку.
8. Закрутить болты и установить трос.
9. Подключить провода и присоединить подставку.
10. Запустить агрегат.

Предусмотрена замена двигателя импортным, например Lefan.

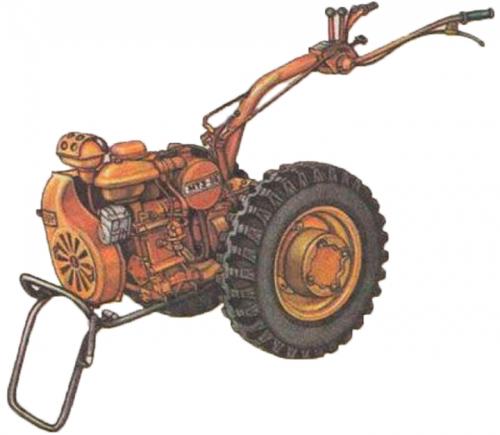

Беларусь МТЗ-05 мотоблок. Мотоблок Беларус МТЗ 05

Эта модель начала выпускаться самой первой в 1978 году и до 1992 года держала лидирующие позиции на рынке. Основное предназначение – это подготовка почвы для проведения сельскохозяйственных работ. Благодаря возможность использовать широкий ассортимент навесного оборудования, мотоблок может использоваться для покоса травы, сбора урожая корнеплодов, междурядной обработки и прочего.

Мотоблок МТЗ-05

Стандартная комплектация МТЗ 05 имеет мощность 5 л.с., которую со временем увеличили до 8 л.с. Это позволяет агрегату работать на небольших площадях эффективно справляясь с поставленными задачами. Небольшие габариты, составляющие 180х85х1070 см при весе 135 кг, позволяют компактно хранить мотоблок и работать без особых трудностей. Обработка междурядий производится без повреждений высаженных культур. Достоинством агрегата является величина дорожного просвета, которая равна 30 см, что дает возможность успешно преодолевать все неровности почвы.

Механическая КПП МТЗ 05 имеет 4 скорости для движения вперед и 2 для заднего хода. Мотоблок может разгоняться вперед до 9,6 км/ч и до 2,1 км/ч при движении назад. Угол поворота рулевого управления составляет 15 градусов. Это дает возможность легко маневрировать при огибании препятствий. Достоинством модели является возможность регулирования штанги руля по высоте, позволяя человеку любого роста настроить руль под себя.

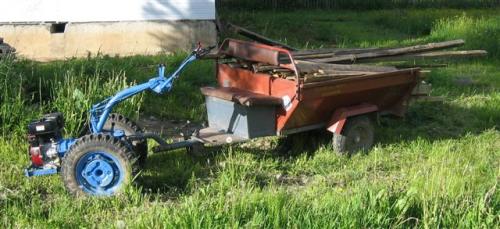

Мотоблок МТЗ-05

Не смотря на то, что МТЗ 05 больше не выпускается, он считается одной из популярных моделей на вторичном рынке. Причем стоит он всего от 30 тысяч рублей, а в связи с дешевизной и доступностью запчастей многие механизаторы выбирают именно эту модель.

Мотоблоки МТЗ-05 техническая характеристика. Технические характеристики

Модель МТЗ-05 имеет класс тяги, равный 0,1. Снаряженный вес составляет 135 килограмм, что является отличным показателем для аппаратуры подобного типа. Дорожный просвет равен 30 сантиметрам. Рабочая скорость не превышает отметку 2 километра в час, а при использовании мотоблока в качестве транспорта можно разогнаться до десяти километров в час, но не более. Топливный бак может хранить в себе до пяти литров топлива, при этом на протяжении каждого часа работы среднестатистический его расход составляет 350 миллилитров.
В мотоблоке МТЗ-05 установлено многодисковое сцепление с фрикционной муфтой. Благодаря наличию масляной ванны все механизмы всегда являются смазанными. Пользователь самостоятельно управляет как трансмиссией, так и сцеплением. Коробка передач имеет две задние передачи и четыре передние. Шестерни имеют постоянный зацеп. В мотоблоке также реализована система дифференциала, имеющая межколесную блокировку. Поскольку в конструкторское бюро входили опытные инженеры, которые разрабатывали мотоблок мтз 05 технические характеристики оказались весьма сбалансированными.
Вал, отбирающий мощность, является зависимым, он предназначен для эффективной эксплуатации навесного оборудования. Маховик может вращаться в среднем 1 тыс. об/мин.

Мотоблок МТЗ-05. Беларус-05

МТЗ-05
Проект, г	1978
Выпускался, гг.	1978 - 1992
Производитель	Минский тракторный завод
Назначение	сельскохозяйственный мотоблок
Тип движителя	колёсный
Тяговый класс , тс	0,1
Рабочая скорость, км/ч	2,15
Транспортная скорость, км/ч	9,6
Полная масса, т	0,135
Расположение
Двигатель:	спереди
Основные размеры
Длина, мм	1800
Ширина, мм	850
Высота, мм	1070
Двигатель
Марка двигателя
Мощность, л.с. (кВт)	5 (3,7)
Трансмиссия
Тип трансмиссии	механическая
Подвеска и управление
Способ управления поворотом	с помощью рулевой колонки
Модельный ряд
Последующая модель	Беларус-09Н

Беларус-05  — первый мотоблок, выпускавшийся с 1978 года на Минском тракторном заводе .

Мотоблок Беларус-05 предназначен для выполнения пахоты легких почв, боронования, культивации, междурядной обработки картофеля и свеклы , кошения трав в садах и огородах, на пришкольных и приусадебных участках, а также для транспортирования грузов, стационарных работ с приводом от вала отбора мощности .

…с 1978 года приступил к созданию семейства мини-техники. Были разработаны и поставлены на производство мотоблоки мощностью 5, 6, 8, 12 л.с. (МТЗ-05, МТЗ-06, МТЗ-08БС, МТЗ-12>, 4-колесные мини-тракторы МТЗ-082 мощностью 12 л.с.

Серийное производство мотоблока МТЗ-05 начато в 1990 г.

На мотоблоках МТЗ-05 устанавливались только одноцилиндровые четырёхтактные бензиновые двигатели с воздушным охлаждением. Рабочий объём двигателя — 245 см³. Номинальная мощность 3,7 кВт (5 л.с.).

На МТЗ-05 устанавливалась механическая ступенчатая коробка передач . Муфта сцепления  — фрикционная, многодисковая, работающая в масле. Мотоблок имеет дифференциал с межколёсной блокировкой.

Мотоблок имеет зависимый вал отбора мощности для работы с активными орудиями. Номинальная частота вращения маховика 1000 об/мин.

Мотоблок МТЗ-06. Модельный ряд

Известный представитель МТЗ Belarus 09H с двигателем Honda, трехколесный, 13 л. с., дизельный.

Машина имеет следующие технические характеристики:

• вес – 176 кг;
• габариты – 178*84*107 см;
• возможная ширина колеи – 45-70 см;
• радиус поворота – 1 м;
• дорожный просвет – 30 см;
• расход топлива 3 л.;

которая рассчитана на потребление АИ 92, АИ 95. Кроме японского двигателя, на установку могут быть установлены моторы чешской компании Jikov GH1509. Ранние изделия завода МТЗ – 05, 06 серии.

Мотоблок пятой серии – первая версия машины, известная с 1978 года. Его производство продлилось вплоть до 1992 года, поэтому он получил широкое распространение. Версия ценится из-за высокой ремонтной пригодности. Стандартный мотоблок оснащен двигателем, мощностью 5 л. с., который подходит для сельскохозяйственных площадей размером в 10-20 соток. Размеры изделия: длина 180 см, ширина – 85 см, высота 1070 см, вес 135 кг.Расстояния от двигателя до дороги в 30 см достаточно, чтобы выполнить полевые работы и не повредить растения. Мотор мотоблока 6-ступенчатый с максимальным разгоном 9,6 км/ч вперед, 2,5 км/час назад. Управление устройством позволяет поворачивать руль влево/вправо на 15 градусов.

В рулевом управлении можно менять высоту.

Несмотря на то что агрегат снят с производства, его до сих пор можно встретить в хозяйствах на ходу в хорошем состоянии. Мотоблок 6-й серии отличается от предыдущей версии улучшенными характеристиками. Кроме фрезы, к агрегату можно подцепить плуг. Ширина обрабатываемой площади будет около метра. Агрегат оснащен двигателем Weima 177F, который представляет собой совместно произведенную модификацию моторов серии «УД». Версия появилась на Сморгонском заводе. От предыдущей отличается увеличенной мощностью – 9 л. с. Остальные технические характеристики мотоблоков идентичны.
