Печь для бани и отопления одновременно. Особенности банной печи с теплообменником

Печь для бани и отопления одновременно. Особенности банной печи с теплообменником

Печь для бани, оснащенная теплообменником, имеет определенные конструктивные особенности.

К ним, в частности, относятся:

• система подвода туб для циркуляции теплоносителя;
• утолщенные стенки корпуса;
• увеличенный объем каменки;
• наличие в обязательном порядке распределителя воздуха;
• дверца топки из теплоустойчивого стекла.

Теплообменник функционирует за счет постоянной циркуляции воды по всем устройствам, составляющим отопительно-нагревательную систему в бане. Для эффективного использования теплообменника протяженность каждой из соединительных труб должна составлять максимум 3 м. Особенно при отсутствии внешней теплоизоляции трубы.

При соблюдении правил пожарной безопасности, а также при наличии систем принудительной вентиляции и терморегуляции теплообменником может быть оснащена универсальная печь для бани и отопления дома. Сама печь может располагаться в помещении бани и соединяться с жилыми помещениями дома при помощи теплоизолированного трубопровода отопления и снабжения жилья горячей водой.

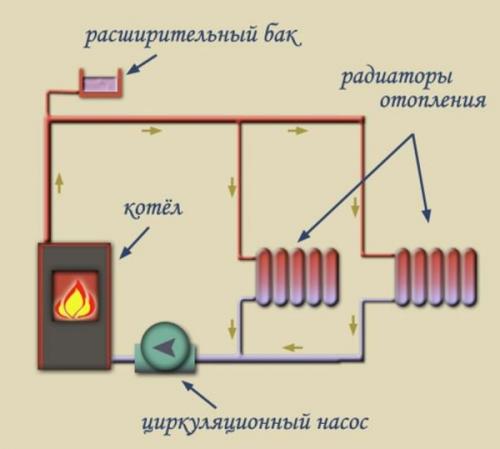

Для организации циркуляции воды в системе централизованного отопления, а также для подачи горячей воды в помещения дома и в помывочное отделение бани используется автоматизированная насосная станция с поддержанием постоянного давления в магистрали.

Самая простая конструкция универсальной печи — это электрическая печь с раздельными электронагревателями для секций печи с теплообменником и каменки.

Такая печь может работать в нескольких режимах, а именно:

1. В режиме обогрева жилых помещений дома и его горячего водоснабжения (ГВС) с поддержанием минимально необходимой температуры в помещениях бани в холодное время года.
2. В режиме отопления бани и всего дома с ГВС в холодное время года.
3. Организация отопления бани и печи-каменки в летний период.

Аналогичная печь для бани и отопления одновременно может быть создана в виде устройства непрерывного действия на природном газе или топливных гранулах. Использование в качестве топлива древесного угля или древесины в таком случае затруднительно и имеет определенные технические сложности. Ведь в дровяных или угольных печах не предусмотрена возможность автоматической регулировки температуры. Это может привести к резким скачкам температуры в отопительной магистрали.

При возможности подключения к магистрали природного газа или электрическому кабелю промышленного напряжения можно изготовить печь для бани из котла отопления, работающего, соответственно, на газе или электроэнергии. Такая печь может выполнять функции отопительной и водонагревательной системы. Совместно с отопительным котлом в бане можно также установить небольшую стальную дровяную печь-каменку в помещении парной.

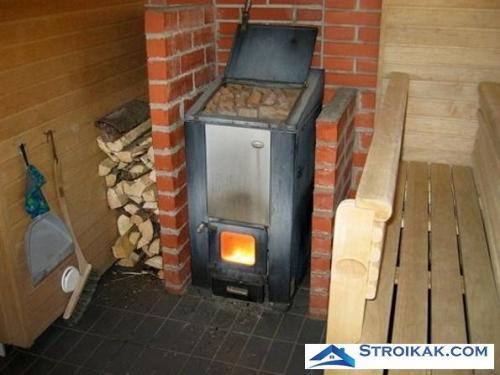

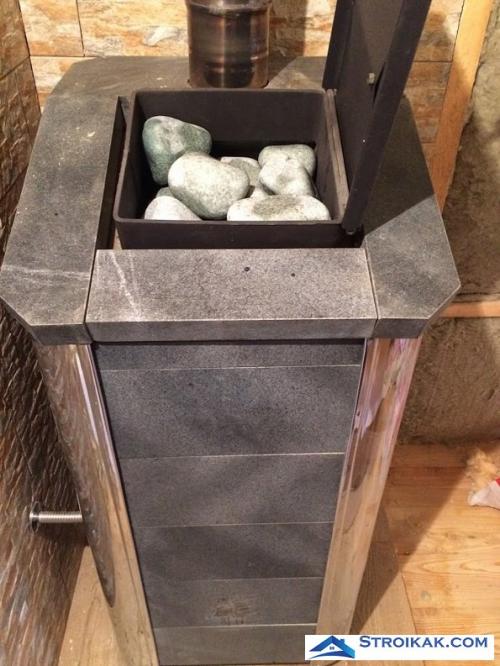

Какая печь лучше для бани электрическая или дровяная. Дровяная или электрическая –, какую печь лучше выбрать для бани?

В любой бане печь является основным элементом, поэтому еще на этапе проектирования важно сделать выбор оптимального типа печи применимо к конкретным условиям. Сегодня потребителю предлагается два конструктивно разных типа печей: электрические и дровяные. В этой статье мы рассмотрим, как правильно выбрать печь для бани, учитывая, что каждый из вариантов имеет свои преимущества.

От том, как выбрать печь для бани финских производителей (дровяную или электрическую), Вы можете прочитать

Основным атрибутом настоящей бани традиционно считается дровяная печь. Именно такая печь дает бане натуральный древесный запах, аромат дымка, мерцание огня. Привлекает также простота в использовании, натуральность топлива, особенный оздоровительный эффект. Вместе с такими романтическими преимуществами есть ряд моментов, обязательных к выполнению:

• значительное количество топлива требует хранилища;
• необходимо обязательно устраивать дымоход и вентиляцию;
• печь размещается прямо в парилке, занимая часть места;
• за печью нужен постоянный визуальный контроль, подкладка дров в топку;
• при активной эксплуатации верхняя плита топки быстро прогорает;
• необходимо периодически освобождать зольник от золы, чистить дымоход, перебирать камни.

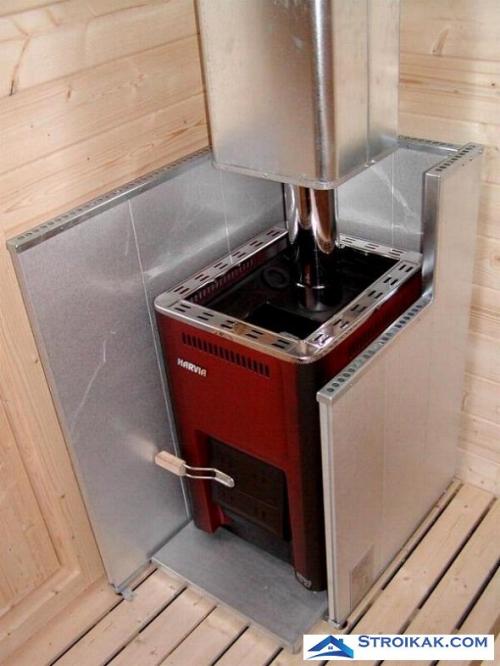

При монтаже дровяной печи устанавливается подиум с защитной выкладкой камнем и оставляется пространство между печкой и стеной бани для обеспечения пожарной безопасности. Условиями, также определяющими необходимость устройства дровяной печи, является ограничение на участке по количеству киловатт или наличие готового проекта.

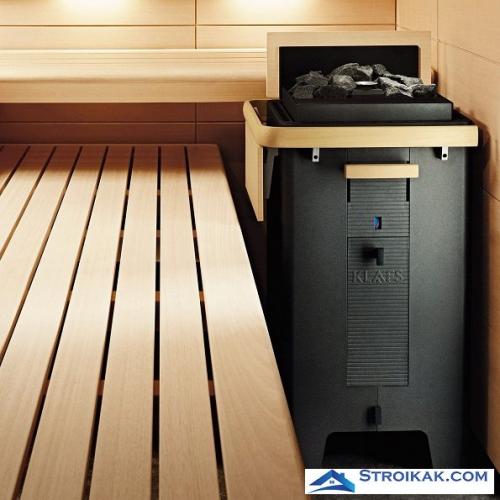

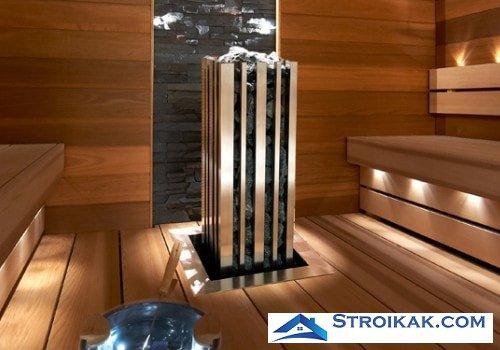

Электрические печи для бани

Относительно привычного дровяного варианта электрические печи выпускаются в большом разнообразии дизайна. Несмотря на отсутствие древесного аромата, современные электрические аналоги имеют много конструктивных преимуществ:

• для обеспечения работы нет необходимости заготавливать дрова, достаточно электропитания;
• в наличии автоматический нагрев помещения с заданной на пульте температурой;
• для исключения перегрева работает специальный датчик;
• электрические печи более долговечны и экологичны;
• имеют большой гарантийный срок.

При частом использовании печи может понадобиться замена нагревательного элемента, требуется периодически перебирать камни, а для безопасности использования оборудовать раздельным контуром заземления и использовать влагозащищенные розетки. Электрическая печь используется также в случае невозможности устройства дымохода.

Вы можете проконсультироваться со специалистом по поводу выбора подходящей печи и приобрести нужный товар на сайте Idealsauna.ru — интернет магазине печей для бани и сауны.

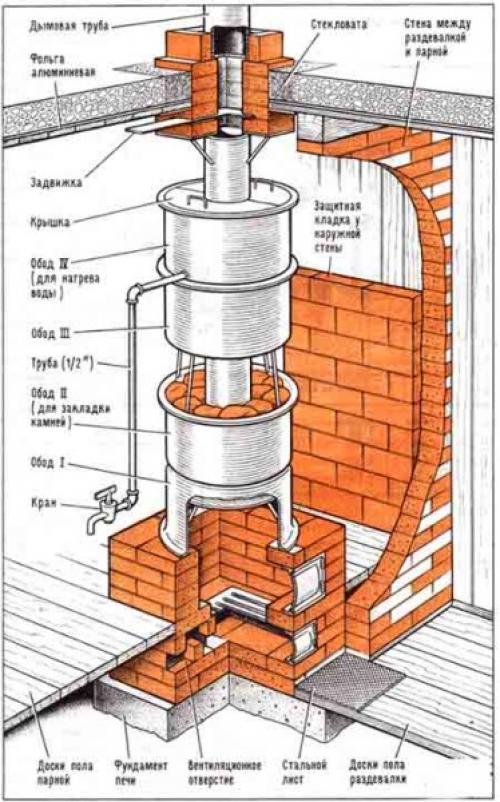

Печь для бани размеры и чертежи. Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия ( см.также статью «Печь для бани из трубы: советы по изготовлению» ).

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

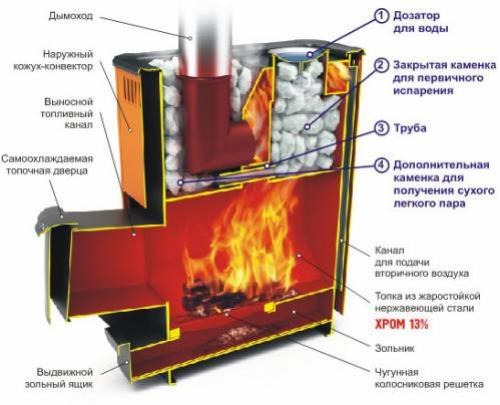

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности  банной каменки .
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

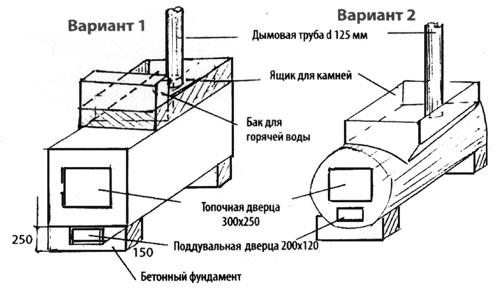

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

Проект металлической печи для бани с правильной установкой и организацией дымохода

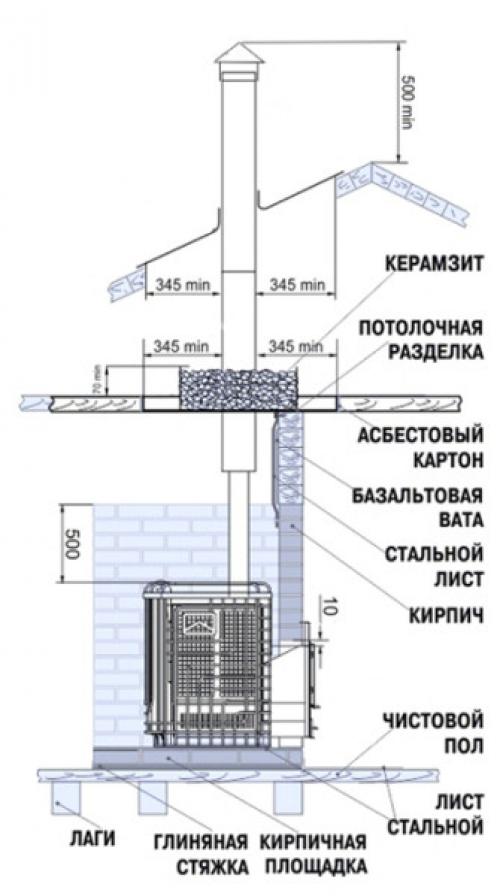

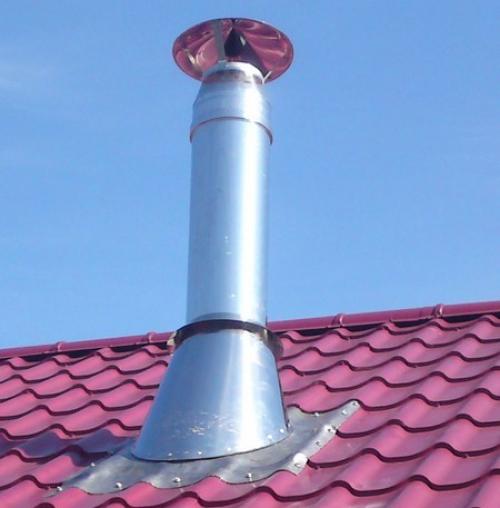

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

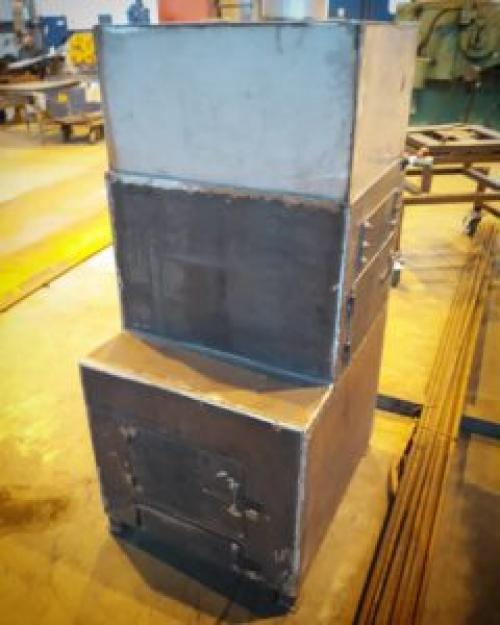

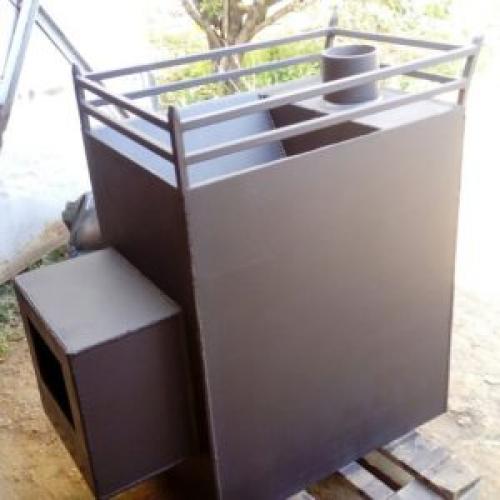

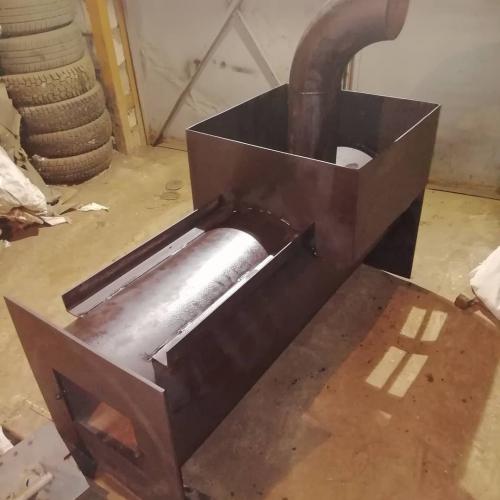

Самодельные котлы для бани на дровах с баком для воды. Принципы изготовления котла для бани своими руками

Чтобы создать оптимальный уровень комфорта в банном помещении, в парилке необходимо установить котел. Современное оборудование работает на разных видах топлива. Чтобы не покупать дорогой агрегат, можно сделать котел для бани своими руками. Для этого нужны навыки владения электроинструментами.

Технические характеристики

Котел для бани имеет определенные характеристики, которые указываются в техническом паспорте:

• объем, габариты;
• вид топлива;
• материал;
• тепловая мощность;
• наличие дополнительных функций;
• объем бака с водой;
• объем каменки.

Важно проверить наличие технического паспорта в комплекте с оборудованием.

Назначение

Банный котел предназначен для повышения комфорта в парилке, поддерживания температурного режима. Он используется в для классической русской бане, сауне.

Классификация

Можно найти огромное количество различных моделей котлов для бань, которые можно разделить на отдельные группы по разным факторам.

По типу топлива

Виды:

1. Газовые. Компактные конструкции, которые потребляют малое количество топлива. Для подключения оборудования нужен доступ к центральной системе газоснабжения.
2. Твердотопливные. Популярные модели печного оборудования, для работы которых используют разные виды дров. Поверхность котлов быстро нагревается, длительное время отдает тепло.
3. Котлы, работающие от жидкого топлива. Для их работы можно использовать отработанное масло, керосин, дизельное топливо. При горении жидкое топливо выделяет неприятный запах. Поэтому котлы нужно устанавливать в отдельных помещениях.
4. Электрические. Оборудование, которое не загрязняет окружающую среду. Во время установки не нужно собирать дымоход. Электрические котлы подключаются к 220 или 380 В.

К отдельной группе можно отнести пиролизные котлы. У них самый высокий показатель КПД. Конструкция имеет дополнительную камеру, в которой сгорает древесный газ, выделяющийся после горения дров.

По материалу

Современные котлы изготавливаются из металла, поскольку этот материал отличается надежностью, долговечностью, износоустойчивостью. Некоторые виды сплавов подвержены быстрому образованию ржавчины. Поэтому котлы нужно покрывать специальными защитными составами.

По форме и объему

По форме котлы делятся на две группы:

1. Цилиндрические — в продаже можно найти бесшовные агрегаты, которые изготавливаются из труб большого диаметра. Подходят для установки в маленьких парилках.
2. Прямоугольные — такие котлы проще найти в продаже. Если самостоятельно изготавливать оборудование такой формы, нужно научиться работать со сварочным аппаратом.

Объем котла зависит от размеров помещения, которое нужно прогревать.

Устройство

Элементы конструкции:

1. Каменка. Емкость, которая заполняется камнями. Для получения пара их нужно разогреть до максимальной температуры, облить водой.
2. Топочная камера. Изготавливается из листов металла большой толщины.
3. Колосниковая решетка. Отделяет топочную камеру от зольника.
4. Зольный ящик.
5. Бак для воды.
6. Поддувало. Отверстие для подачи свежего воздуха в топочную камеру.
7. Дверцы для топки, зольника.

Преимущества и недостатки

Преимущества:

• низкая цена;
• быстрое нагревание;
• простой монтаж.

Недостатки:

Для качественной сборки самодельного устройства нужно уметь работать с электроинструментами — болгаркой, дрелью, сварочным аппаратом.
1. Могут возникнуть сложности при расчете показателя мощности для обогрева парилки.

Изготовление своими руками

Собрать котел для бани своими руками может любой человек. Для этого достаточно подготовить место под его установку, сделать чертеж оборудования, собрать расходные материалы, инструменты, выполнить работы.

Составление схемы и подготовка

Прежде чем начинать работы, рекомендуется сделать чертеж будущего устройства. На нем нужно указать размеры, отдельные элементы, места крепежа частей котла.

Материалы и инструменты

Расходные материалы:

• металлические листы или труба большого диаметра для корпуса;
• кран для бака с водой;
• стальные трубы для изготовления теплообменника;
• дверцы для топки, поддувала;
• арматура для колосниковой решетки;
• швеллера, шамотный кирпич;
• глиняный раствор;

Инструменты:

• дрель со сверлами;
• молоток, плоскогубцы;
• сварочное оборудование;
• болгарка с дисками по металлу;
• рулетка, строительный уровень.

Дополнительно нужно подготовить защитную экипировку.

Паровая пушка для бани своими руками схемы. Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

1. Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
2. За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
3. Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

1. Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
2. Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
3. Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Печь для бани с баком для воды. Как выбрать хорошую печь для бани

Перед выбором конкретной модели стоит уточнить необходимый функционал. В целом хорошая печь равномерно прогреет воздух и «продержит» температурный режим, пока посетители парятся (для русской бани 70-80 градусов при влажности 60-70%, в сухой сауне – до 90-110 градусов).

Но будет ли банная печь на дровах действительно хорошо работать, зависит от ее мощности, емкости тепловых генераторов (попросту камней), жаростойкости материала топки, типа каменки и водного бака. Это главные критерии выбора печей для бани. Поговорим о каждом подробно.

Тепловая мощность (достаточная тепловая мощность)

Показывает количество произведенной тепловой энергии, которую печь отдает в помещение. Напрямую влияет на скорость и силу прогрева помещений, стабильность температурного режима. Определяется в киловаттах, но иногда производители указывают подходящий размер помещений (в кубических метрах).

Оптимальные показатели:

• норма тепловой мощности (по объему) – на 1 м³выделяется 1 кВт тепла
• полный прогрев бани летом – за 30-40 минут;
• зимой хорошее время (при t -10^◦) – не более 120 минут.

Помимо воздуха прогреться должны стены, потолок и другие конструкции бани. Материал стен (сруб, кирпич), наличие теплоизоляции помещений – все это влияет на то, какую печь выбрать. Обычно рекомендуется предусмотреть небольшой запас мощности. Так, система на 9-15 м³на практике подходит для помещений от 12 кубов.

Емкость аккумулятора тепла (вес камней). Второй по значимости после мощности критерий выбора печи для бани. Камни-валуны поддерживают необходимую влажность парной путем испарения воды с горячей поверхности. Емкость аккумулятора учитывает массу камней и температуру их прогрева в стандартном режиме работы отопительной системы.

Хороший аккумулятор прогреваетсядо 100 – 120 градусов, с его поверхности на 1м³испаряется 100 мл воды. На 1 м³парной нужно 20 – 30 кг камней. При достаточной емкости пар получается прозрачный и легкий, горячий и вместе с тем «мягкий» (при перегреве он «набирает» сырость и тяжелеет).

Материал топки

При растопке каменки температура горения достигает 400 градусов. После завершения процедур топка быстро остывает. Амплитуда колебаний температур значительны, но металлы выдерживают такой режим (каждый со своими нюансами).

Для дровяных топок используют:

1. Чугун . Толстый и тяжелый материал хоть и медленно прогревается, но отлично удерживает тепло. Не ржавеет. Чугунные топки жаропрочны и долговечны (ресурс рассчитан на 10 лет). Однако чугун «не жалует» резкие перепады температур.
2. Хромистая сталь (нержавейка) . Такие топки долговечны, не боятся воды и не окисляются при горении. Не «выжигают» кислород в помещении. Нагреваются быстро, правда, и остывают быстро. Для поддержания горения придется периодически «подкидывать дровишек», но любители бани даже любят этот процесс.
3. Низкоуглеродистая сталь (обычная сталь без легирующих добавок). Конструкционная («черная») сталь используется в печах бюджетного сегмента. Нагревается быстро, тепло держит плохо, поэтому используется в печах для небольших бань. Со временем на поверхности образуется окалина.

Оптимальны для печей на дровах жаростойкие стальные топки с хромом, но только при условии его содержания на уровне 12–17 %.

Тип каменки. Каменка служит для размещения камней, их равномерного прогрева и конвекции тепла в помещение. В зависимости от ее расположения печи бывают с открытой и закрытой каменкой. В первом случае камни выложены сверху, во втором размещены в специальной нише без прямого доступа.

• Открытые конструкции являются вентилируемыми системами. Они быстрее прогревают воздух, дают высокие температуры при низкой влажности. Здесь можно «поддать пара», плеснув воду на открытую каменку. Однако важно не переусердствовать, иначе пар становится слишком влажным и ухудшает микроклимат.
• Закрытие каменки относятся к невентилируемым системам. Они создают равномерную температуру без перегрева, поддерживают комфортный режим длительный период времени. Пар получается очень мягкий и влажный, с легкой структурой.

Наличие бака для воды

Устанавливаются в банях без горячего водоснабжения. Различаются объемом и способом подключения. Виды баков:

• самоварный тип с дымоходом внутри – нагревает воду отводимыми от печи газами, имеет заливной и сливной вход;
• навесная емкость с креплением к печи – нагрев происходит от стен каменки;
• выносной бак с подключением к теплообменнику при его наличии в печи – превосходит по объему другие типы, вода нагревается за счет соединенных с каменкой коммуникаций.

Для небольших бань достаточно навесного бака. Но если есть смежные помещения, имеет смысл установить теплообменник и подключить выносной бак.

В обзоре рассматриваются стальные и чугунные дровяные печи. Рейтинг учитывает технические параметры и «полезность» печей, стоимость во внимание не принималась (исключение сделано для оптимального по цене/качеству товара, но без денежного выражения).

Видео печь камин для отопления бани с банной каменкой в один дымоход
