Осталось разобраться с типом антенн по параметру получения сигнала.

В этой области антенны бывают активные и пассивные:

• Пассивная антенна.  Служит для простого приема посылаемого сигнала безо всякой обработки. Дополнением к такому устройству будет фильтр. Его назначение отсекать возникающий в процессе передачи шум.
• Активный вариант антенны. Не просто принимает сигнал, а усиливает его и передает через кабель на телевизор. Внешность активной антенны немного отличается от пассивного вида. В активном устройстве присутствует пластиковый элемент, скрывающий в себе усилитель. Чтобы усилитель полноценно работал, к нему присоединяется блок питания. Применение активного или пассивного типа зависит от качества получаемого сигнала на дачном участке.

Встроенную или комнатную антенну нужно использовать просто.

Определите место в доме, где лучше всего ловится сигнал. Установка наружной антенны, как и любые высотные роботы, связана с риском. Поэтому процесс установки должен проводить мастер со специальным оборудованием. Интернет пестрит инструкциями по технике установке такой антенны. Но стоит ли рисковать своим здоровьем? Тем более что устройство требует наличия защиты от молний.

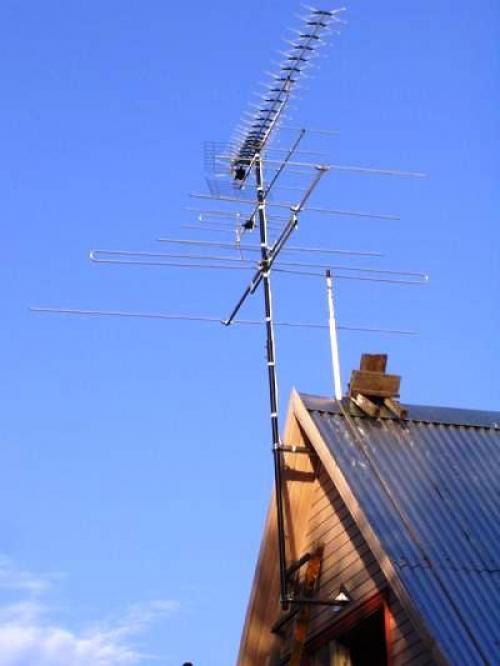

Телевизионная антенна польская с усилителем для дачи для наружной установки. Какая антенна лучше для дачи

Каждый тест антенн для дачи показывает, что лучшая антенна для дачи, особенно находящейся в удалении 100-120 км от города – спутниковая. Она лидирует в рейтинге антенн, потому что может обеспечить хороший прием и большое количество каналов. Но иногда, из-за нежелания ставить в саду дорогую тарелку или наличия только старого телевизора, который плохо « тянет цифровое ТВ», антенна для телевизора на дачу ставится самая обычная. Старая добрая д ециметровая антенна на дачу для приема эфирного телевидения стоит совсем немного, хоть и «ловит» не так много каналов.

Hipnose:

– Помогите определиться, какую телеантенну выбрать для дачи с удалением 100-120 км от Москвы. Хотелось бы, чтобы она брала каналов 5-6. Сейчас показывает только 1 канал, да и то плохо. Без спутникового телевидения хочу обойтись. Есть ли такая возможность?

Мнение нашего пользователя с ником Александр 2:

– Если до телевышки около 100-120 км, и вообще, более 50 - 60 км, то про эфирный приём можно забыть (всё ещё сильно зависит от рельефа местности). Такая тв антенна сто километров от Москвы брать не будет, вам удастся принять сигнал с одного из областных ретрансляторов, расположенных в ближайших районных центрах.
Тв антенна для дачи перед установкой, для защиты элементов конструкции от неблагоприятных погодных условий полностью разбирается, промазываются все контакты, резьбы, гаечки и винтики мовилем или литолом – в этом случае tv прослужит не год, а значительно больше, можно смело устанавливать мачту на улице.

Обычно встроенные усилители работают до первой хорошей грозы. И заземление или молниеотвод тут не помогает. Т.к. заземление защищает дом.

Александр 2:

– Я не заземляю, если на этом категорически не настаивает заказчик. Если заземлённая антенна стоит на доминирующей высоте, то молния ударит в неё обязательно, а если не заземлена - то молния ударит в высокое дерево в саду поблизости.

Телевизионные антенны с усилителем для дачи для наружной установки. Параметры выбора антенны для дачи

Количество рабочих элементов

Электромагнитные волны улавливаются оголенными металлическими частями. Это может происходить даже на очищенную проволоку, направленную в сторону телевышки. Чем больше металлических прутков на антенне, тем лучше она сможет захватывать передачу и тем стабильнее будет изображение на телевизоре.

Количество элементов в устройстве может варьировать от 2 до 62. Чем дальше находится дача от ретранслятора, тем больше необходимо чувствительных деталей для распознавания сигнала.

1. Если дом построен сразу за городом (до 10 км), то можно выбирать среди несложных моделей на 8-20 элементов.

2. В радиусе 30 км улавливать передачу получится на антенны с 30-50 вибраторами и мелкими перемычками.

3. При большей удаленности используют устройства на 55-62 элемента.

Ветровая нагрузка

В случае наружной установке на крыше или стене важно подобрать модель с достаточной ветровой нагрузкой. Она отображается в двух значениях: скорость ветра, при которой антенна будет держаться нормально, и скорость разрушения, когда устройство будет сломано.

1. В поселке расположенном в низине, где редко поднимается сильный ветер, достаточно антенны с 20 м/с обычной нагрузки и максимумом в 40 м/с.

2. На возвышенностях сила ветра гораздо больше, поэтому потребуется конструкция рассчитанная на 25-30 м/с при обычной работе и показателем разрушения 50 м/с. Это сохранит приспособление целым и сэкономит средства.

Диапазон принимаемых частот

Главное предназначение антенны для дачи — ловить передачу сигнала от телевышек. Вещание различных компаний осуществляется на своей частоте. Чем шире диапазон принимающего устройства, тем больше телеканалов будет в списке доступных.

1. На территории России каналы с 1 по 12 транслируются метровыми волнами на частоте 49-230 МГц, поэтому любителям такого эфира необходимо убедиться в поддержании данного диапазона у приобретаемого изделия.

2. Каналы с 21 по 69 передаются на дециметровых волнах с частотой 470-862 МГц, но не все модели имеют такой разбег и некоторые ограничиваются показателем 790 МГц, что захватывает максимум 60-й канал из списка.

3. Любителям качественного изображения и звука следует искать обозначения DVB-T2 и DVB-T, что укажет на работу с цифровым сигналом. Без этого параметра антенна сможет ловить только аналоговый сигнал.

Активная или пассивная

Одни антенны могут работать лишь благодаря собственной площади металлических элементов и ловить поступающий сигнал насколько это позволяют физические законы и существующие преграды в радиусе 30 км. Другие модели имеют встроенный усилитель и называются активными.

Их действие позволяет усиливать ослабленный из-за большого расстояния сигнал и передавать его в телевизор на надлежащем уровне, что разрешает применять их даже при удаленности от ретранслятора на 60-80 км.

Какую антенну выбрать для дачи зависит от местонахождения постройки и расположения ближайшего ретранслятора. Если все это в пределах 30 км, то достаточно пассивной модели.

При большем расстоянии без усилителя не обойтись. Но он может потребоваться и на коротких дистанциях, если между дачей и телевышкой находится высокое здание (завод, элеватор) или когда поселок построен в низине. Из-за таких преград качество сигнала существенно падает и потребуется его усилить.

Но покупая такую модель стоит помнить, что, в случае уличной установки, усиливающий блок будет постоянно находиться на улице и подвергаться дождям, снегам и ветрам. Это значительно сокращает срок его службы и придется раз в несколько лет его ремонтировать или менять.

На коротком расстоянии лучше попробовать работу аналоговой модели, а лишь в случае плохого изображения докупить усилитель отдельно.

Коэффициент усиления

Когда антенна способна усиливать прием сигнала, то большую роль играет коэффициент, с которым она это делает. Наличие усилительного модуля еще не гарантирует, что прибор будет автоматически захватывать хорошо все электромагнитные потоки. В зависимости от модели коэффициент варьирует от 2 до 50 dBi.

1. Если дача расположена немного дальше зоны действия пассивных моделей (35-40 км), то необходимо искать устройство с показателем 10-20 dBi на каждый вид волн (метровые и дециметровые).

2. При удаленности на 50-60 км потребуется возможность увеличения сигнала на 25-30 dBi.

3. Когда дачный поселок очень далеко от телевышки или ближайшего ретранслятора, то используют антенны на 36-45 dBi.

Тип установки

Ловить электромагнитные волны можно с различных мест.

1. Если дача расположена на возвышенности и имеется прямой путь к ретранслятору (без зданий, леса), то подойдет комнатный вариант установки, который легче обслуживать и проще сохранить целым. При этом окно и установленная антенна должны выходить на сторону телевышки.

2. Когда рядом много помех (плотно выстроенные дома, высокие заборы, элеватор, холм) или дом стоит в низине, то антенну выносят на мачту и крепят на 4-7 метров над землей, в зависимости от высоты преград.

3. При близком расположении к телевышке и незначительных помехах (высокий кирпичный забор) можно закрепить устройство на наружной стене, что повысит чувствительность, но защитит от порывов ветра.

Диаметр отражателя

При использовании спутниковых моделей большую роль играет диаметр отражателя. Он бывает 50-150 см. Именно от его размеров зависит возможность захвата сигналов от спутника и их дальнейшая передача на облучатель с конвектором.

При хорошей погоде изображение всегда на высоте, а вот в снег или проливной дождь картинка может распадаться на квадратики. Еще существует рекомендованный стандарт для различных пакетов передачи со спутника.

1. Любителям спутникового качества и разнообразия каналов от «Триколор ТВ» и «НТВ Плюс» важно покупать тарелки с диаметром 80-90 см. Этого же хватит для «Телекарта ТВ» и «Континент ТВ».

2. Комфортно смотреть программы при любой погоде из пакета «НТВ плюс лайт» или «Радуга ТВ» можно на тарелке 120 см и более.

3. Допускается работа с отражателями 50-60 см в диаметре, но насколько будет высоким качество в снег трудно сказать в теории.

Тип покрытия

Отражатели и некоторые другие элементы антенн покрывают защитными составами, чтобы продлить срок их службы и защитить от коррозии.

Обычно используют следующие методы защиты:

1. Оцинкование - больше подходит для теплых и сухих регионов.

2. Порошковое напыление - подходит для сырой местности с частыми дождями.

Возможности радио

На даче хочется не только посмотреть телевизор вечером, но и включить музыку, послушать прогноз погоды или новости, и все это не отвлекаясь от работы. Для этого подбирают антенны с возможностью захвата УКВ, чтобы транслировать радиостанции.

Это избавит от перевозки дополнительного приемника на дачу или подключения телефона к акустическим колонкам. Показатели работы с ультра короткими волнами прописываются в характеристиках антенны (обозначение УКВ или FM).

Коллективные модели

Бывает на даче имеется несколько телевизоров: на кухне и в спальне. Часто это «ветераны» перевезенные сюда после покупки новых в квартиру. Чтобы обеспечить их телевизионным сигналом используют коллективный тип антенн.

Он включает множество элементов и предназначен для подключения нескольких пользователей. Этот вариант удобен и для близко живущих родственников, чьи дачи построены рядом. Сигнал от устройства можно использовать на несколько домов или небольшую улицу.

Видео Антенна на даче своими руками

Телевизионная антенна для дачи, какая лучше юлмарт. Лучшие уличные антенны для цифрового ТВ (наружные)

Если вам не посчастливилось жить рядом с вышкой, тогда вам требуется телевизионная антенна для дальнего приема. Такие модели устанавливаются снаружи, поэтому их монтаж занимает несколько больше времени и сил, чем установка комнатных устройств. Однако и дальность приёма волн в данном случае возрастает в разы и в среднем составляет 65 км.

При этом учтите, что для получения максимально хорошего сигнала наружная антенна для цифрового ТВ должна находиться как можно выше над домом. В ряде случаев такой вариант не слишком удобен и более подходящим выбором станут спутниковые тарелки, о которых мы поговорим в следующей категории рейтинга.

РЭМО BAS-1346-DX Neptune

BAS-1346-DX Neptune – это хорошая антенна для приема цифрового телевищания на даче недалеко от городской черты. Она может принимать сигнал в пределах 40 километров от передатчика и оснащается специальным фильтром для подавления сигнала от базовых станций операторов сотовой связи. Монтаж и настройка лучшей уличной антенны для телевизора марки РЭМО занимают минимум времени, а качество сигнала у обозреваемой модели, как отмечают пользователи, просто великолепное, как для решения за полторы тысячи рублей.

GODIGITAL AV 6520

Следующая модель подойдёт тем, кто выбирает телевизионную антенну для дачи. Модель AV6520 производства GODGITAL прекрасно подходит для удалённых от вышек населённых пунктов, поскольку может принимать цифровой и аналоговых сигналы на расстоянии свыше сотни и двухсот километров соответственно.

Также стоит отметить, что антенна обеспечивает хороший сигнал в плохую погоду, а работать она способна как в активном, так и в пассивном режимах. Устройство оснащается малошумным усилителем высокой мощности и требует 5 Вольт для питания, которое может обеспечить ресивер.

РЭМО BAS-1106-5V Парус

Простота, доступность и качество – вот три слова, лучше всего описывающих одну из лучших наружных антенн от отечественного бренда РЭМО. Эффективная зона покрытия BAS-1106-5V Парус составляет 25 км, а предназначается устройство для цифрового DVB-T2 и аналога (ДМВ). В качестве материалов производитель использовал высококачественный алюминий, а также пластиковые вставки чёрного цвета. Питается недорогая антенна хорошего качества РЭМО от ресивера цифрового телевидения, а ее коэффициент усиления составляет 32 Дб.

Выбор телевизионной антенны для дачи. Эфирные антенны

Если спутниковые антенны различаются лишь диаметром, то с эфирным ТВ всё немного сложнее. Решить, какую телевизионную антенну выбрать для дачи, можно на основании удалённости её расположения от ведущей вещание вышки.

Эфирная аналоговая антенна

Антенны классифицируются на следующие типы:

• По типу установки:

1. Комнатные для установки внутри помещений. Работают только в зоне уверенного приёма, то есть там, где высокий уровень сигнала от вышки. Как правило, подходят только для городских условий.
2. Наружные устанавливаются на крышу или на фасад. На качество приёма, кроме удалённости, влияет наличие преград, например, плотная застройка. Важна и сторона, в которую направлена антенна.

• По диапазону частот:

1. Канальные принимают только отдельные частотные каналы, используются в специальных условиях и не предназначены для широкого потребителя.
2. Диапазонные принимают либо метровые волны, либо дециметровые (ДМВ). Цифровое эфирное телевидение в РФ вещает в диапазоне ДМВ, поэтому для приёма достаточно дециметровой антенны.
3. Всеволновые способны принимать как метровый, так и дециметровый диапазон.

• По типу усиления :

1. Пассивные — принимают и усиливают сигнал за счёт своей геометрии, не подключаются к сети и не имеют никаких усиливающих устройств. Такой антенны может не хватить для качественного приёма, зато она сама по себе не создаёт помех и шумов.
2. Активные оснащены электронным усилителем, который может располагаться как внутри её, так и отдельно.
3. Направленные антенны с высоким усилением — используются при большой удалённости от передающей вышки.

ВАЖНО. Усилитель создаёт собственные шумы, что может быть причиной помех и некачественного изображения. Не используйте антенны с усилителем на тех территориях, где хороший уровень сигнала. Не приобретайте без необходимости слишком сильные усилители, а также приборы неизвестных китайских фирм и подделки.

Цифровая антенна для дачи своими руками. Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
2. Два элемента по 14 сантиметров.
3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
4. Еще два участка по 14 сантиметров.
5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Антенна для дачи своими руками. Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
