Требования к помещению газовый котел с закрытой камерой сгорания. Требования к помещениям, в которых размещаются газовые котлы

Требования к помещению газовый котел с закрытой камерой сгорания. Требования к помещениям, в которых размещаются газовые котлы

Основный требования для помещения при расположении в нем газового котла.

Основные требования кнаходятся в СНиП 31-02-2001 «Дома жилые одноквартирные» и СНиП 42-01-2002 «Газораспределительные системы».

1. Где?

По нормативным документам для частного дома допускается расположение:

• цокольном этаже (до 150кВт);
• подвальном помещении (до 150кВт);
• кухне (только до 60кВт);
• чердаке (до 150кВт);
• крыше (до 150кВт);
• пристройке (до 500кВт).

2. Габариты помещения, остекление?

При установке настенных котлов с открытой камерой сгорания или напольных котлов с атмосферными / надувными горелками предъявляются специальные требования к помещению по различным параметрам.

Самое важное – минимальный объем котельной :

• для котлов до 30кВт включительно – 7,5 м3;
• от 31кВт до 60кВт – 13,5 м3;
• от 61кВт до 200кВт – 15 м3;
• свыше 200кВт – проектируется индивидуально под конкретный заказ.

Высота потолка в котельной должна быть не менее 2,5 метров.

Дверь в котельную должна открываться наружу.

Требование к остеклению (как для естественного освещения, так и для создания легкоразрушаемой конструкции при взрыве) – 0,03 м2 на каждый 1м3 объема помещения.

Наличие вентиляции :

• вытяжка - трехкратный воздухообмен помещения в час (м3/час);
• приток - вытяжка плюс дополнительное количество воздуха для горения газа.

Отдельная котельная должна соблюдать дополнительно к вышеуказанным следующие требования:

• отделяться от стен жилого дома ограждающими стенами с пределом огнестойкости 0,75ч и нулевым пределом распространения огня по конструкции;
• иметь собственный выход с расположением двери «наружу».

Для котлов с закрытой камерой сгорания все намного проще.

Место установки идентично атмосферным.

Объем помещения не важен, т.к. воздух для горения и выброс отработанных дымовых газов производится по коаксиальному дымоходу сразу на улицу.

Необходимо создать минимальную приточную вентиляцию, например, форточку.

При работе на СУГ (сжиженный газ):

• Котельная не должна располагаться в подвале.
• Должны стоять газоанализаторы.
• Если не газгольдер, а газовые баллоны – должны располагаться снаружу здания.

Связанные вопросы и ответы:

Требования к установке настенного газового котла с закрытой камерой сгорания украина. Этапы установки котла

Прежде всего перед установкой необходимо тщательно осмотреть агрегат. Если вы недавно его приобрели, особое внимание обратите на комплектацию: все ли составные части присутствуют. Если это не так, то необходимо обратиться в магазин, где был приобретен товар, или же непосредственно к производителю.

Также нужно внимательно осмотреть сам котел на предмет сколов, трещин, вмятин и других дефектов, которые могут значительно повлиять на качество и безопасность данного оборудования. Если вы обнаружили неполадку, то о ней также необходимо немедленно сообщить в компанию, у которой вы приобрели товар, чтобы вам могли своевременно произвести возврат или замену.

После тщательной подготовки можно переходить непосредственно к установке. Рассмотрим этапы установки настенного газового котла своими руками на примере двухконтурного прибора с закрытой камерой сгорания.

Шаг 1: Подготавливаем настенные крепления

Как мы уже говорили, нельзя устанавливать настенный газовый котел в неподходящем месте, а именно на тонкую и слабую стену.

Настенные модели котлов закрепляются на специальный кронтшейн, который должен подходить к материалу, из которого выполнена стена. Кронштейн должен быть прочный и надежный, чтобы он мог выдержать вес самого котла и дополнительного оборудования.

Чаще всего в комплекте с котлом идет и кронштейн, но если он не будет подходить, то нужно будет приобрести другой. Помимо кронштейна в комплектации также содержится и бумажный трафарет, с помощью которого можно отметить предполагаемое место установки на стене.

Установка настенного газового котла с закрытой камерой сгорания. Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

…

• агрегаты с открытой камерой сгорания (атмосферные);
• устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

1. Высота потолка – 2-2,5 м.
2. Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
3. Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
4. В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2  площади оконного проема.
5. Наличие приточно-вытяжной вентиляции.
6. Отделка из негорючих материалов: штукатурка, кирпич, плитка.
7. Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

…

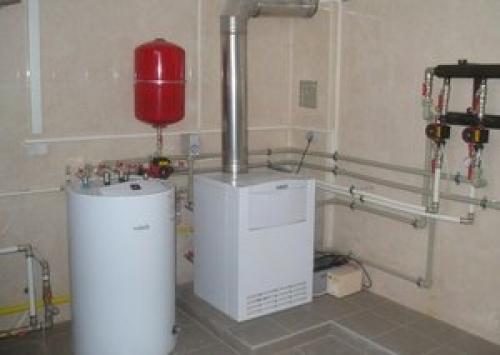

Требования к установке газового котла 2022. Газовый котел в частном доме: требования и установка

В современном частном доме без газового котла не обойтись. Он прост и безопасен в эксплуатации. Да, его установка весьма трудоемка и дорога, но в итоге газовый котел — наиболее экономически выгодное решение для отопления дома и нагрева воды. По сравнению с электрическими нагревательными приборами он может окупиться за одну зиму.

Газовые котлы могут быть одноконтурными и двуконтурными. Одноконтурные предназначены только для отопления, двуконтурные — для отопления и нагрева воды. Также газовые котлы различаются по мощности и по типу установки.

Очень важно правильно определить требуемую мощность оборудования. Минусы недостаточной мощности очевидны. Избыточная мощность, кроме экономической составляющей, еще и опасна. В камере сгорания от частых перепадов температур образуется кислотный конденсат, который может разъедать металлические детали котла.

Мощность котла находится в прямой зависимости от размера помещения. Также нужно сделать поправку на климатические условия, в которых вы живете. Разделите площадь отапливаемых помещений на 10, и умножьте на коэффициент 1,2 — 1,5 для Московской области, 0,7 — 0,9 для южных областей, 1,5 — 2 для северных регионов — и вы получите требуемую мощность. Таким образом, для дома площадью 100 квадратных метров, расположенного в Центральном регионе, требуется аппарат мощностью не менее 12-15 киловатт .

Мощность можно регулировать. Маломощные котлы имеют одноступенчатую регулировку мощности. Двухступенчатой регулировкой оборудованы приборы отопления средней производительности. Высокопроизводительные котлы оснащаются модулированным регулированием мощности.

По типу установки различают настенные и напольные котлы. Каждый тип установки имеет свои особенности. Но, какой бы котел мы ни устанавливали, перед его непосредственным монтажом нужно выполнить ряд требований, которые установлены определенными СНиПами.

Для аппаратов, которые устанавливаются на территории РФ, требования определяются СНиПом 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиПом 31-01-2003 «Здания жилые и многоквартирные», СНиПом 42-01-2002 «Газораспределительные системы» и другими правилоустанавливающими документами.

Котельная для турбированного котла. Особенности монтажа дымоходов

Способы удаления продуктов сгорания газа определяют и особенности устройства дымоходов. Они ориентируют владельца в части возможности и желания выполнять соответствующие работы по их сооружению и объему финансовых затрат.

Дымоходы для турбированных аппаратов

Здесь применяются специальные коаксиальные дымоходы. Они малогабаритны и не трудоемкие при монтаже. Представляют собой конструкцию «труба в трубе». По внутренней трубе удаляются продукты сгорания (угарный газ).

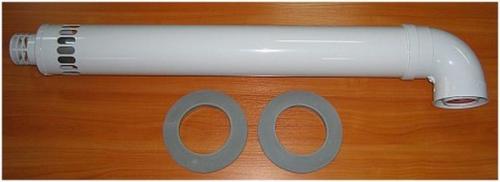

Коаксиальный дымоход

Через полость между внутренней и наружной трубой засасывается свежий воздух прямо с улицы. Он подается в камеру сгорания котла. Вследствие этого такие газовые аппараты имеют небольшую длину дымохода. Ее размер принимается в соответствии с рекомендациями, указанными в инструкции по монтажу.

Вся работа по устройству такого дымохода в основном состоит в пробивке отверстия в стене дома. Сюда устанавливается коаксиальный дымоход и уплотняется пространство между стеной и трубой.

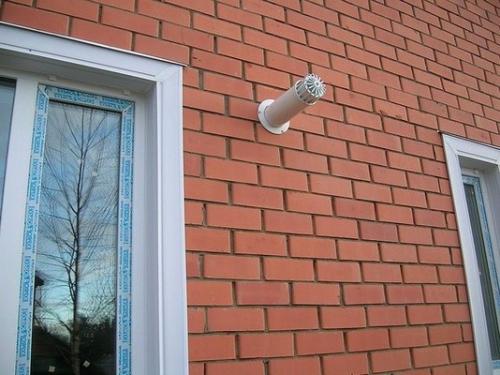

Вид коаксиального дымохода снаружи здания

Нормативные документы не требуют выполнения таких работ специально подготовленными и аттестованными специалистами. Они могут быть произведены самостоятельно в соответствии с требованиями инструкции.

Особое внимание следует уделить соблюдению угла уклона дымохода в сторону выхода газов. Это исключит попадание конденсата в камеру сгорания. Затраты на установку такого дымохода невелики.

Дымоходы для традиционных котлов

Они имеют значительно большие размеры, чем коаксиальные, а изготовление и установка достаточно трудоемки. Обязательным требованием является устройство естественной проточно – вытяжной вентиляция помещения, в котором они будут находиться.

Приток воздуха обеспечивается устройством форточки в окне и подреза в нижней части входной двери комнаты, где расположен котел. Отток воздуха должен производиться через специальный вентиляционный канал. Он делается в потолке или верхней части стены.

Таким образом, газовые аппараты традиционной конструкции требуют наличия не только дымохода, но и вытяжки.

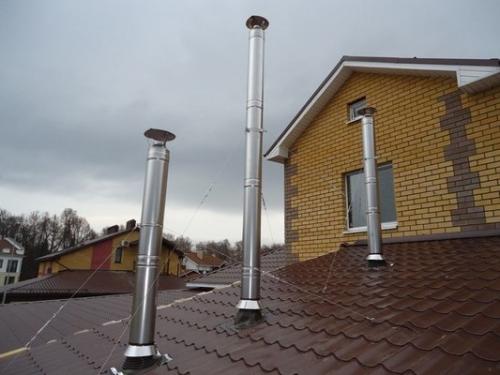

Газовые аппараты традиционной конструкции — вид обычных дымоходов снаружи здания

Для этого сначала разрабатывается проект на дымоход и вентиляцию. Далее с учетом особенностей устройства стен и кровли дома проектируется их установка. Потом изготавливаются детали дымоотводящего и вентиляционного трактов и элементы их крепления.

Затем наступает очередь выполнения монтажных, испытательных и приемочных работ. Результатом их окончания является акт приемки дымоходов и вентиляционных каналов на пригодность к работе.

Затраты и обслуживание

Объем работ на изготовление и монтаж дымо-вентиляционной системы требует соответствующих финансовых затрат. Это нужно сразу иметь ввиду при планировании замены существующего или установки нового отопительного прибора.

Такие дымоходы и вентиляционные каналы требуют проверки наличие тяги в них перед каждым включением газового котла. Кроме этого, ежегодная чистка и проверка на исправность является обязательной.

Газовый котел с закрытой камерой сгорания и коаксиальным дымоходом. Особенности устройства и принцип действия

Газовый котел с камерой сгорания закрытого типа представляет собой устройство, работающие независимо от наличия естественной вентиляции. Конструктивно представляет собой металлический корпус, внутри которого расположены горелка, теплообменник и коаксиальная труба. Некоторые модели могут укомплектовываться встроенным бойлером и циркуляционным насосом.

Коаксиальный дымоход является обязательным условием для закрытых котлов. Состоит из труб разного диаметра, вставленных одна в другую. Через большую к котлу поступает воздух с улицы, меньшая труба служит для вывода отработанных газов из помещения. Такое устройство котлов позволило использовать их даже там, где нет естественной вентиляции.

Коаксиальная труба прокладывается через стену горизонтально и выводится наружу. Вертикально выведенная труба в таком случае не обязательна, т.к. нагнетание воздуха выполняется в принудительном порядке за счет работы встроенного вентилятора. Он же отвечает за вывод продуктов сгорания.

Горение газа осуществляется за счет наддувных горелок. Интенсивность горения регулируется параллельно со скоростью вращения вентилятора. Расход газа минимизируется за счет оптимального соотношения смеси газа и воздуха, которое достигается с учетом давления в общей системе газопровода.

Теплообменник может быть стальным, чугунным или медным. Через него теплоносителю предается энергия от сгоревшего топлива. Лучшие показатели эффективности показывают чугунные элементы, т.к. они устойчивы к высоким температурам и не подвержены коррозии, поэтому прослужат дольше стальных или медных.

Датчики управления закрытого газового котла

За счет датчиков управления задаются необходимые параметры: температура, количество воды, использованной для отопления, мощность и т.д. Встроенная система защиты предотвратит перегорание котла, если возникнут перебои с водой или задуется пламя горелки.

Нормы установки настенного газового котла. Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

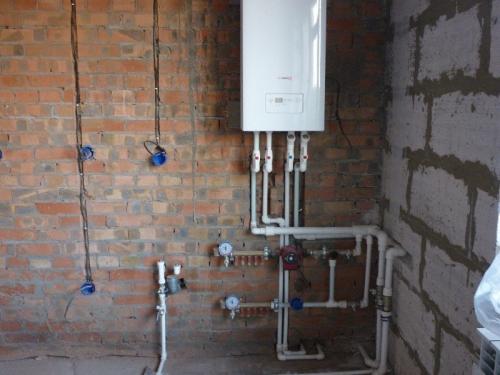

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

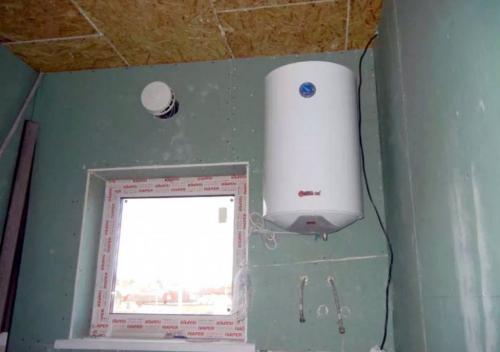

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.

Нормы установки газового котла в квартире. Можно ли в многоквартирном доме установить газовый котел

Согласно действующим СНиП и СП, установка газового отопительного оборудования в многоквартирном доме возможна, при условии достаточной площади помещения, используемой под котельную, соответствия системы дымоотведения техническим требованиям. Установить оборудование можно, исключительно в нежилых помещениях: кухне, гостиной.

Перед установкой теплогенератора, потребуется разорвать договор с компанией, поставляющей тепло в дом. В одностороннем порядке, прекращение действия акта осуществляется через суд. Отключение от центральной системы отопления, означает одновременное прекращение подачи горячего водоснабжения.

При монтаже индивидуальной системы обогрева, оптимально подойдут двухконтурные газовые котлы отопления для квартиры. Котельное оборудование двухконтурного типа, одновременно работает на нагрев теплоносителя и обеспечение ГВС.

Установка в квартире с центральным отоплением

Законы, регламентирующие возможность установки газового отопительного оборудования в квартире с центральным отоплением, указываются в ФЗ №190 от 27. 08. 20010 г. Дополнительные указания и требования, приводятся в ФЗ № 83 от 13.02.2006г. «Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения».

Для подключения автономного отопления, надо обратиться в организацию Газнадзора, для получения технических условий на реконструкцию. ТУ являются фактическим разрешением на ввод в эксплуатацию газового оборудования. После этого, проходит процедура расторжения договора на центральное теплоснабжение.

Полная процедура и поэтапный план действий при получении разрешения на установку котла, указан в «Постановлении Правительства №549 от 21.08.2008г. «О порядке поставки газа для обеспечения коммунально-бытовых нужд граждан».

Допускается ли использование баллонного газа

Газовый котел в квартиру для отопления и водоснабжения в многоэтажных зданиях, допускается подключать исключительно к центральному газопроводу. Газобаллонные установки разрешено использовать в следующих случаях:

• Здание не выше двух этажей в высоту.
• В одной комнате находится одновременно не более 1 баллона с газом.
• Удаленность от газовой плиты не менее 0,5 м, отопительных приборов, не менее 1 м. Оптимально использование экрана между газобаллонной установкой и греющейся поверхностью бытового прибора отопления.
• В качестве котельной, используются исключительно проветриваемые помещения. Подключение к котлу, выполняют металлическим гофрированным рукавом.

Исходя из вышеприведенных норм, применение баллонов со сжиженным газом, хотя и допускается в многоквартирных строениях малой этажности, является нецелесообразным.

Требования к кухне с газовым котлом. Можно ли на кухне ставить и закрывать газовый котел

Запланированный ремонт кухни, может стать настоящим испытанием для владельцев, особенно, если в квартире или доме, предусмотрено автономное газовое отопление. СНиП строго оговаривает не только установку нового, но и замену старого котла, его расположение относительно сантехнических узлов, окна, вытяжки.

Существующие нормы разрешают установить на кухне навесной или напольный газовый котел, в случае, если данное помещение не используется в качестве жилой площади. В связи с этим, существует два популярных метода установки отопительного оборудования:

• Монтаж в специальный короб для котла – данный вариант позволяет скрыть корпус, вмонтировав его в кухонную мебель. Замаскировать навесной отопительный котёл, размещенный на кухне, спрятав его в короб, согласно правилам безопасности, можно не в каждом случае.
• Установка котла с декоративной внешней панелью. Европейские производители уже давно поняли, что котельное оборудование, помимо отопления, должно выполнять еще одну важную функцию: украшать кухню, в которой его устанавливают чаще всего. Вид кухни с газовым котлом, должен быть не хуже, чем без него. По этой причине, выпускаются модели оборудования, выполненные в хроме, под дерево, с красивой белоснежной панелью и т. п.

Хотя дизайн кухни с газовым котлом на стене или на полу и важен, но требованиями и строительными нормами нельзя жертвовать ради эстетической ценности. Согласно СП 55.13330, СП 54.13330, существуют некоторые ограничения, ограничивающие свободное размещение и декор отопительного оборудования, работающего на природном газе.

Обыграть газовый котел на кухне можно кухонным гарнитуром, при этом, важно помнить о необходимости беспрепятственного притока воздуха к оборудованию с открытой атмосферной горелкой. Конденсационные и турбо котлы, не имеют подобных ограничений.

Можно ли ставить котел на кухне, совмещенной с гостиной

Для установки предъявляются требования, описанные в СП 55.13330, СП 54.13330. В частности, в регламентирующих документах замечается:

• Газовые котлы, колонки и печки, категорически запрещается устанавливать в жилых помещениях. Запрет связан с существующими санитарными нормами и правилами безопасности.
• Гостиная и спальня считаются жилыми комнатами, кухня и столовая относятся к нежилым помещениям.
• Индивидуальный отопительный газовый котел можно разместить на кухне, при условии, что в ней присутствует окно с форточкой, а также дверь, отделяющая коридор.
• Кухня-гостиная, не может использоваться под установку отопительного оборудования на газе.

Застройщики идут на определенные ухищрения, стараясь сделать так, чтобы установка стала законной. В технической документации, термин «кухня-гостиная», меняется на «кухня-столовая». В таком случае, требования оказываются соблюдены. Ограничения при размещении котла действуют исключительно на жилые помещения, а кухня и столовая относятся к нежилым комнатам.
