Фундамент под винтовые сваи. Процесс установки фундамента на винтовые сваи своими руками

27.04.2021 в 22:30

Фундамент под винтовые сваи. Процесс установки фундамента на винтовые сваи своими руками

Появление винтовых свай в строительстве совершило в своё время маленькую революцию в сфере создания быстромонтируемых фундаментов для лёгких зданий и сооружений.

Усилиями 2 – 3 человек без привлечения специальной техники можно в течение нескольких дней возвести прочное и надёжное основание под баню, дачный домик или другую постройку.

При наличии минимального опыта и соблюдении нижеуказанных правил самостоятельное возведение свайно-винтового фундамента (СВФ) не вызовет особых затруднений.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

  • опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
  • внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
  • полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
  • грунтовое основание не должно содержать крупнообломочных и скалистых пород;
  • концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
  • нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45или конуса. Бетон внутри ствола защитит от коррозии сталь;
  • независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
  • монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Как самому установить винтовые сваи под фундамент вручную. О правилах установки

Фундамент под винтовые сваи. Процесс установки фундамента на винтовые сваи своими рукамиОтметим, что есть свои правила установки. Для установки винтовых свай не возбраняется выбрать грунт, рядом с которым проходят подземные коммуникации. Следует сказать, что сделать свайно фундамент можно и для добавления пристроек к дому. Такой способ популярен и для возведения загородных построек.

Отметим, что основа может быть установлена и машинным способом

Важно, чтобы устанавливаемые элементы были выставлены строго вертикально, надежно закреплены, с расстоянием между ними до 3 м. Эти тонкости при возведении помогут построить надежный дом.
При установке популярен и механический способ

Бурильная установка поможет установить. Лучше выбирать модель со следующим показателем вращательного момента — 2000-4000 ньютон.
Чтобы закрепить швеллеры потребуется изготавливать оголовки. Следует выбирать ширину лопасти на 3 см больше наружного диаметра трубы. Свая может быть установлена в мягкий глинистый, торфяной, водный грунт. Ее можно устанавливать и в зимний период.
Для производства применяют прочную сталь.
Прежде чем начать строительство цоколя нужно соорудить свайное поле. Таким образом, построенный дом будет очень прочным.
Чтобы построить дом завинчивают угловые сваи, они послужат ориентирами, упрощающими разметку. Их следует углублять ниже уровня промерзания почвы. Используя уровень (отвес) можно контролировать горизонтальное расположение. Так делается или сооружается свайное поле.
Важно, чтобы был соблюден следующий порядок: деталь следует поэтапно завинчивать до конца. При прокручивании необходимо ее углублять. Это позволит придать монтажу винтовых свай большей несущей способности.
При установке винтовых свай своими руками важно полностью завинчивать детали. Это сделает фундаментные элементы самыми надежными.
При монтаже винтовых свай своими руками целесообразно пользоваться рычагом. Можно использовать лом, стальную трубу. При установке на указанный рычаг надевают две трубы, они должны быть чуть больше.
При монтаже свайно-винтового фундамента важно контролировать угол наклона, вертикальное расположение элементов. Можно закрепить магнитный уровень, важно, чтобы угол наклона был не более 2°. Важно это учитывать в устройстве винтовых свай, иначе они способны деформироваться.
При изготовлении винтовых свай своими руками целесообразно выбирать швеллер, ленту, двутавр, брус.
При установке свайно-винтового фундамента своими руками стоит учитывать состояние почвы. Если в ней содержится немало твердых пород, то потребуется помощники и знание того, что подразумевает технология винтовых свай.
При монтаже фундамента на винтовых сваях для возведения пристройки целесообразно пользоваться одиночными сваями. Они удержат отдельные элементы.
При устройстве свайно-винтового фундамента целесообразно пользоваться свайными лентами, их монтируют под стенами постройки.
При строительстве свайного винтового фундамента для ключевых элементов постройки, колонн пользуются стандартным фундаментом.

Винтовые сваи за и против. Разбираем плюсы и минусы свайно-винтового фундамента

Широкое применения винтовых свай обусловлено экономичностью такого метода устройства фундамента в частном строительстве.

Помимо очевидных преимуществ, необходимо учитывать ограничения для технологии.

Настоящая статья поможет разобраться, стоит ли использовать в качестве основания под коттедж металлические винтовые опоры.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

  1. Стоимость . В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
  2. Сложность строительства . Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
  3. Скорость монтажа . Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
  4. Сезонность . Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
  5. Рельеф участка . Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
  6. Просадочность грунта . Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
  7. Ремонтопригодность . Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
  8. Тепло- и гидроизоляция . Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
  9. Перспективы для застройщика . В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
  10. Срок службы . Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

Чем закрыть свайный фундамент. Варианты отделки цоколя свайно-винтового фундамента

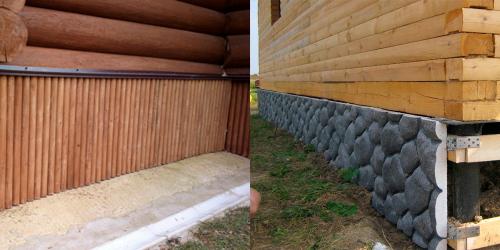

Чем закрыть свайный фундамент. Варианты отделки цоколя свайно-винтового фундамента

Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?

Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.

Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.

Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:

  • сайдинг;
  • кирпич;
  • пластиковые панели;
  • металлический профлист.

Выбор материала зависит от эстетических и экономических соображений.

Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи.

Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон.

Он залегает в земле, но часто поднимается и скапливается в подвалах зданий и подпольях. Постоянное проветривание поможет избежать скопления опасных веществ.

Закрывать на зиму продухи крайне не рекомендуется.

Цокольный сайдинг

Зданием на винтовых сваях проще и дешевле всего обшить таким материалом. Облицовка обладает следующими преимуществами:

  • низкая стоимость (даже с учетом комплектующих изделий);
  • простота монтажа своими руками;
  • долговечность;
  • износостойкость;
  • устойчивость к гниению и возникновению плесени;
  • широкий ассортимент цветов;
  • простота эксплуатации.

Цокольный сайдинг

Но наряду с достоинствами сайдинг и обладает рядом недостатков. Например, он не подойдет при необходимости утеплить цоколь дома на винтовых сваях.

Технология монтажа

Сделать обшивку дома достаточно просто, нужно лишь знать порядок работ и нюансы их выполнения. Устройство цоколя выполняется в следующем порядке:

  1. Монтаж обрешетки под сайдинг. В первую очередь закрепляют нижнюю планку. Она располагается параллельно земле. Расстояние от поверхности почвы назначаются равным 150—200 мм. Такой зазор необходимо для поднятия обшивки над грунтом. Расстояние от панелей до грунта после монтажа должно равняться 50—70 мм. Эта прослойка компенсирует пучение грунта в зимний период. В теплых регионах или на крупнообломочных основаниях зазор можно делать меньше.
  2. Деревянные доски прикрепляют к сваям. Для этого к оголовкам требуется заранее приварить специальные кронштейны. Также в качестве каркаса можно использовать металлический профиль, который приваривается к фундаментам без дополнительных элементов.
  3. Аналогично первой крепят планку в верхней части цоколя дома на винтовом фундаменте.
  4. Между продольными направляющими иногда выполняют вертикальную обрешетку. Необходимость в ней зависит от высоты цоколя. При высоком поднятии здания из земли стоит предусмотреть дополнительные элементы в качестве усиления.
  5. Сайдинг начинают монтировать с нижней стартовой планки. На нее устанавливаются цокольные панели. Крепление элементов на обрешетку выполняется с помощью саморезов. Для устройства углов потребуются специальные профили.
  6. Чтобы отвести осадки от цокольной части на сайдинг устанавливают отливы.
  7. Отделка нижней части дома завершается после оформления зазора между землей. Пространство необходимо закрыть так, чтобы оставалась возможность для проникновения воздуха, но мелкий мусор, насекомые и прочая живность не имели доступа.

Какой фундамент дешевле ленточный или свайный. Что такое ленточный фундамент

Ленточный фундамент — это замкнутая опорная часть наружных и внутренних несущих стен здания, погруженная в грунт на определенную глубину . Изготавливается методом отливки из бетона прямо на площадке, из отдельных частей — камня, кирпича или фундаментных блоков (ФБС) или комбинированным способом.

Самый распространенный вид — монолитная лента из железобетона, обладающая максимальной прочностью и устойчивостью к внешним нагрузкам. Порядок возведения в основных чертах одинаков для всех видов, различия наблюдаются только в части создания самой ленты (в зависимости от материала).

Этапы строительства :

  • Подготовка площадки — удаление верхнего слоя земли, выравнивание по горизонтали, создание ровной плоскости.
  • Разметка участка с помощью колышков.
  • Рытье траншеи на заранее определенную глубину.
  • Создание подготовительного слоя засыпки, оборудование дренажной системы.
  • Строительство самой ленты (порядок действий зависит от используемого материала)
  • Гидроизоляция , утепление .
  • Засыпка пазух, производство дальнейших работ.

Срок строительства ленты также зависит от исходного материала. Наиболее продолжительным по времени вариантом является монолитная бетонная лента . Срок застывания отливки составляет около месяца, требуя в течение первых 10 дней периодической поливки водой для уравновешивания влажности внутри и снаружи ленты чтобы выровнять напряжения.

Для ускорения процесса существуют другие технологии строительства ленты из сборных элементов — кирпича, ФБС, камня. Прочность и устойчивость основания несколько снижается, но скорость возведения увеличивается в несколько раз.

Если гидрогеологические условия участка позволяют, использование сборного ленточного фундамента становится более удачным выбором.

Какой фундамент дешевле ленточный или свайный. Что такое ленточный фундамент

Фундамент винтовые сваи под ключ. Преимущества фундамента на винтовых сваях

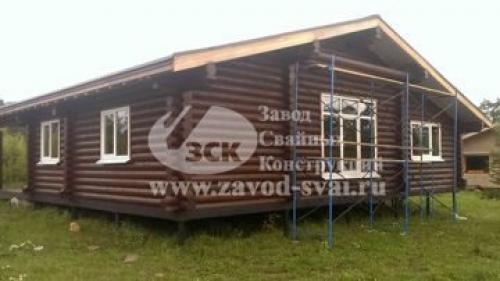

Фундамент под винтовые сваи. Процесс установки фундамента на винтовые сваи своими руками 03 Винтовые сваи широко применяются в строительстве по ряду причин. Прежде всего, это доступная цена конструкций. Также винтовая свая помогает сохранить время и деньги, исходя из других своих преимуществ:

  • Воспользовавшись винтовой сваей, строить дом можно в день установки фундамента, что значительно снижает временные затраты. Дело в том, что фундамент на сваях готов принимать проектную нагрузку сразу же, в отличие от других решений на основе бетона.
  • Стоимость свайно-винтового фундамента является еще одним важным преимуществом. Низкая стоимость самих изделий и отсутствие бетонных работ при установке фундамента сильно экономит бюджет.
  • Монтаж свайного фундамента под ключ позволяет полностью отказаться от аренды тяжелой строительной техники, что сильно снижает стоимость работ. Сваи диаметром до 133 миллиметров можно легко вкрутить вручную. При этом качество будет даже выше по сравнению с использованием средств механизации.
  • Низкие требования к грунту и окружающему ландшафту. Винтовые сваи позволяют возводить основания на склонах, торфяных, а также на сильно обводненных грунтах. Кроме того, наличие поблизости деревьев с развитой корневой системой и пролегание инфраструктурных коммуникаций не является помехой. Таким образом, на сваях можно возводить здания как в условиях плотной городской застройки, так и на лоне природы, без ущерба для окружающей среды.
  • Возможность дальнейшей модернизации. Строение при необходимости можно в дальнейшем легко расширить. Например, если возникнет желание пристроить к даче баню.
  • Сваи являются идеальным выбором при строительстве деревянных домов. Данное решение обеспечивает отличную вентиляцию подполья, что препятствует отсыреванию и гниению древесины.
  • В отличие от ленточного или плиточного, винтовой фундамент легко поддается ремонту.
  • Качественная свая, обработанная антикоррозийными веществами, может прослужить более полувека.
