Самодельный культиватор окучник для минитрактора своими руками. Как сделать культиватор на минитрактор своими руками

Самодельный культиватор окучник для минитрактора своими руками. Как сделать культиватор на минитрактор своими руками

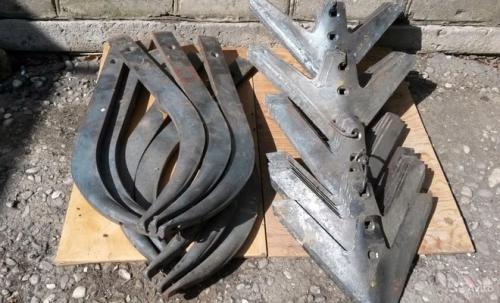

Сельскохозяйственным работникам, в сарае у которых «притаились» различные подручные средства, стоит задуматься о том, чтобы сделать самодельный культиватор для минитрактора своими руками. Учитывая то, что стоимость магазинных моделей достаточно высокая, умельцы могут существенно сэкономить.

Чтобы изготовить культиватор своими руками, сначала нужно понять, есть ли у вас все необходимые элементы. Если их нет, то нужно их приобрести в специализированном магазине.

Все инструменты и материалы, которые будут использоваться при конструировании культиватора должны быть прочными и устойчивыми к коррозийным процессам.

Связано это с тем, что рабочие элементы культиватора будут находиться в постоянном контакте с увлажненной землей, которая играет роль довольно агрессивного окислителя.

В наличии у тракториста, задумавшегося об изготовлении инструмента, должны быть следующие материалы:

• труба из стального материала длиной больше 2 м;
• пластины квадратной формы из стального материала размером не менее 15х15 см;
• пластины прямоугольной формы с плоским сечением (20х25х5 см);
• крепежные элементы (болты и гайки) не меньше 20 штук.

Также вам нужно будет использовать:

• дрель — обязательно иметь комплект разных сверл;
• сварочный аппарат и электроды;
• болгарка и диски, режущие по металлу;
• гаечные ключи разного размера.

Выбор конкретных размеров пластин, а также прочего оборудования зависит от нескольких факторов. Во-первых, это размеры мини-трактора или мотоблока, на который будет устанавливаться культиватор. Во-вторых, следует решить, каким образом к трактору будет крепиться инструмент, какой на нем тип соединения узлов. В-третьих, нужно ориентироваться на вид инструмента для обработки земли, который использует сельскохозяйственный работник.

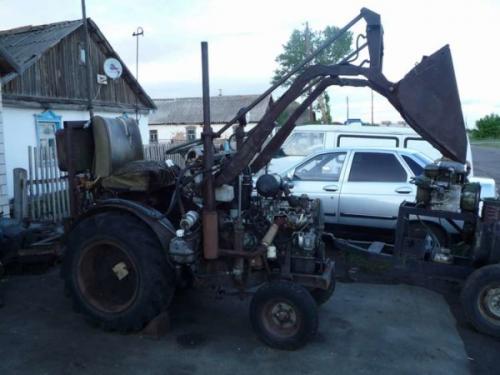

Самодельный мини погрузчик своими руками чертежи на минитрактор. Мини погрузчик своими руками

Самодельный мини погрузчик, сделанный умельцем Аликом Мирзаевым, своими руками: фото, описание, а также

Понадобился небольшой погрузчик для работы по хозяйству, для расчистки и вывоза снега из двора, перевозки земли, навоза на огороде и прочих работ. В результате за пару месяцев был построен этот самодельный трактор погрузчик.

Технические характеристики:

• Полный привод (постоянный).
• Длина без стрелы — 1,9 м.
• Длина со стрелой — 2,4 м.
• Ширина — 92 см.
• Высота до верхней части сиденья — 1,3 м.
• Высота подъема куна — 2,3 м.
• Грузоподъемность (без противовеса) — до 150 кг на высоту не более 80-90 см, а то начинает перевешивать из-за малой базы.
• Грузоподъемность с противовесом рекомендуемая не более 200-250 кг. Помните что это не промышленный погрузчик, а домашний
• помощник, снег почистить, навоз, пгс, гравий развести. Приделал вилы и в деревне сено погрузить. А не поддоны с кирпичом грузить.
• Мотор Лифан 15 л.с со стартером.
• Мосты жигулевские укороченные.
• Рулевая рейка — Ока.
• Рулевая колонка — ВАЗ — 2110.
• Рама швеллер 80 мм.
• Распределитель Р-40.
• Узел перелома — поворотный кулак от переднего моста УАЗа.
• Ковш сделан на быстро съеме по ширине трактора 90 х 35 х 35 мм.

Мосты между собой соединены на прямую карданом от Нивы (короткий).На заднем мосту, где флянец, установлена звезда задняя от мотоцикла Иж, а на коробке от классики установлена маленькая звезда от Ижа и все соединено цепью.

Установлен ДВС «Lifan» мощностью 15 л.с.

Автор самоделки: Алик Мирзаев.

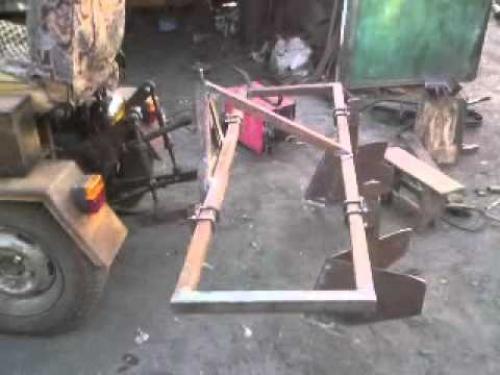

Самодельный культиватор для минитрактора своими руками. Окучник для минитрактора — виды, своими руками, чертежи, видео

Работа на участке всегда забирает много сил и времени. Поэтому владельцы минитракторов обязательно обзаводятся самым необходимым навесным оборудованием, которое поможет легко и быстро справится с поставленной задачей. Одним из таких востребованных навесов является окучник, который очень необходим при высадке картофеля и не только.

Виды окучников

Суть работы любого окучника заключается в том, что он позволяет сделать равномерные борозды для посадки картошки, а после и засыпать их почвой. Можно встретить несколько моделей такого оборудования:

1. Листерный окучник для минитрактора. Один из самых простых видов этого оборудования. Конструкция такого навеса состоит из 2-х соединенных между собой и немного раздвинутых крыльев. А наличие тонкой стойки препятствует перегрузке мнитрактора при его заглублении в почву. На нем нельзя регулировать ширину захвата, соответственно не окучник нужно будет подстраивать под ширину междурядий, а наоборот. Зачастую такой тип окучника выпускается с шириной захвата 25 – 30 см, чего бывает недостаточно при окучивании.
2. Окучники с переменной шириной захвата. Конечно такая модель является более удобной в работе. Наличие регулировочного механизма позволяет легко регулировать ширину захвата крыльев.
3. Дисковые окучники. Они удобны в эксплуатации и весьма универсальны. Ведь можно производить окучивание не только после посадки картофеля, но и в период активного роста растения. Лучше всего приобретать такой вид окучника изготовленного из легированной стали и оборудованными подшипниками качения.
4. Окучники пропеллерного типа. Принцип работы такого устройства заключается в следующем. Специальные пропеллеры, вращаясь, измельчают почву, а после перебрасывают ее из междурядий в грядки.

Самодельная кабина на минитрактор своими руками. Необходимые составляющие для изготовления кабины

Трудиться на собственной земле полезно и приятно. За свою историю человечество накопило много технических разработок в помощь аграрному сектору. Более сложные из них (машины, трактора, комбайны и т. д.) давно запущены в массовое производство на заводах. Но многие приспособления можно сделать и самому в домашних условиях. Примером может послужить кабина к минитрактору, собранная своими руками.

Известно, что облегченный вариант минитрактора без кабины — самый популярный вариант производства. Также на рынке можно купить удобную отдельную кабину. Но, минимально затратив ресурсы, можно своими руками сделать кабину для минитрактора, причем к любым известным моделям: ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай).

Самодельная кабина схожа по конструкции и качеству с промышленным вариантом. Для изготовления ее необходимы следующие элементы:

• стальные уголки для каркаса;
• лист стали на крышу;
• окна;
• двери;
• стекло.

Также потребуется ряд более мелких деталей:

• замки;
• стальные завесы;
• дворники;
• электропроводка;
• фонари (передние и задние);
• электроприборы;
• зеркала заднего вида.

В зависимости от того, какие требования поставлены для улучшения комфорта водителя, могут использоваться:

• теплоизоляционные материалы;
• внутренняя поролоновая обшивка;
• утеплитель (обычно из кожзама);
• вентилятор;
• автопечка и др.

Изготовление кабины для минитрактора своими руками — это процесс, осуществляемый в определенных условиях. Все работы рекомендуется проводить в закрытой мастерской. В качестве основных инструментов понадобятся:

• станки для сверлильных, шлифовальных и токарных работ;
• сварочный аппарат;
• инструменты для нанесения краски и лака.

Чтобы процесс изготовления кабины проходил быстро и эффективно, на всех этапах работы желательно использовать чертежи или фотографии готовых образцов.

Самодельный плуг для минитрактора своими руками. Какую конструкцию выбрать?

Лемешно отвальный плуг, собранный своими руками.

Конструкции плуга разнообразны и зависят от типов обрабатываемых почв и видов выполняемых работ. Различают следующие модификации:

• Лемешно-отвальные – имеют рабочий инструмент в виде клиньев, с помощью которых производится подрезание пласта почвы, его сдвигание и раскрашивание. Используются на минитракторах и мотоблоках в мелких хозяйствах.
• Дисковые – используют на твердых и тяжелых грунтах для предварительной вспашки. Свободно вращающиеся ножи в виде металлических дисков разрезают верхний слой, а расположенные дальше отвальные элементы переворачивают пласт.
• Роторные – современная модель плуга, где несколько рабочих ножей установлены на подвижный вал. Такая конструкция обеспечивает высокую производительность, но сложна при самостоятельном изготовлении.

Самым распространенным вариантом является самодельный двухкорпусной плуг с рабочими инструментами в виде лемехов и отвалов. Эта модель проверена временем и опытом многочисленных фермеров. Такие конструкции часто дополняются предплужниками, производящими срезание верхнего задернованного слоя почвы.

Видео самодельный минитрактор своими руками 4x4

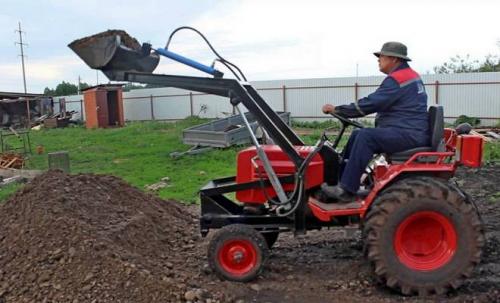

Самодельный погрузчик для минитрактора своими руками. Погрузчик своими руками (мини): самодельный — как сделать?

Погрузчик на трактор позволяет автоматизировать большую часть земельных работ на домашнем участке или фермерском хозяйстве. С помощью него можно разравнивать земляные валы, строительный мусор, перевозить грузы, загружать машины сельскохозяйственной продукцией.

Естественно, что стоит столь функциональный инструмент не дешево. Но, при наличии всех необходимых материалов можно провести сборку погрузчика своими руками.

Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования.

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

• погрузчик на заднюю навеску;
• фронтальный погрузчик;
• минипогрузчик.

к меню ↑

Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

• болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
• мощный сварочный аппарат;
• молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

к меню ↑

к меню ↑

Этапы сборки

Весь процесс сборки проходит в следующие этапы:

1. Первое что нужно сделать – прочную основу. Основа выглядит как прямоугольник из металлических уголков или труб с квадратным сечением. Нижним краем такая рама будет фиксироваться на навесе, так что она немного выступает. На середину рамы устанавливается еще один прямоугольник из труб. На него будет устанавливаться большой гидроцилиндр. На верхней части нужно сделать распорку и четыре шарнира под стрелу.
2. Дальше изготавливается стрела. Для ее разработки понадобится два металлических профиля, которые соединяются между собой под углом 30 градусов. К верхней части стрелы приваривается концы основы и крепление гидроцилиндра.
3. Середина стрелы оснащена шарниром цилиндрической формы. Сюда фиксируется два соединенных подвижно отрезка, которые соединяют между собой малые цилиндры и перекладину для установки ковша.
4. Дальше делается ковш. Для его изготовления понадобится один большой и четыре поменьше листа стали. Из них вырезаются соразмерные прямоугольники, которые будут свариваться вместе. Передний расположен под углом.

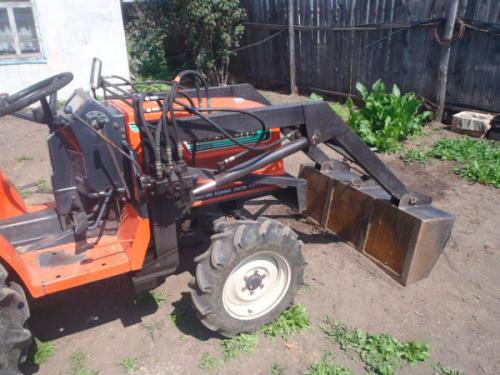

Самодельный погрузчик на минитрактор своими руками. Погрузчик своими руками на минитрактор

Приобретая любую сельскохозяйственную технику, каждый хозяин вполне резонно стремится использовать ее для выполнения широкого спектра задач. Чрезвычайно широкую популярность сегодня приобрели минитракторы, которые позволяют выполнять самые разные работы, начиная от земельных и заканчивая строительными.

Однако далеко не всегда можно купить такой минитрактор в комплектации с погрузчиком, стоимость которого по отдельности достаточно высокая. В таком случае изготовление данной детали самостоятельно может стать настоящим спасением, поскольку позволит использовать транспортное средство для перемещения различных сыпучих строительных материалов.

С чего начать?

Чтобы самостоятельно изготовить погрузчик на самодельный минитрактор следует принять во внимание модель самого транспортного средства, поскольку от этого будет зависеть вес навесного агрегата. Помимо этого необходимо найти схему, отражающую механизм подъема ковша на определенную высоту и управление им из кабины трактора. Учитывая достаточную сложность такого механизма, к выполнению данной задачи следует подойти очень ответственно, тщательно продумав конструкцию на бумаге.

Чтобы не изобретать велосипед, правильнее всего взять за основу подъемный механизм, который используется на многих моделях отечественных тракторов. Сама конструкция состоит из 3 главных частей:

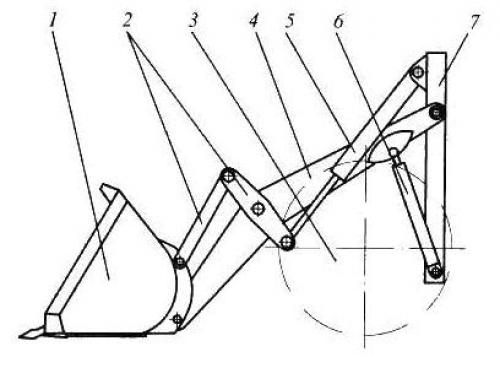

1. Собственно ковша.
2. Механизма гидравлического подъема.
3. Системы крепления погрузчика к минитрактору и вывод элементов управления внутрь кабины.

Поэтапное изготовление всех элементов конструкции

Для начала следует изготовить погрузочный ковш (1), который можно выполнить из нескольких стальных пластин, толщиной не менее 6 мм, сваренных под нужным углом. По заданным размерам необходимо сварить боковые элементы, а вдоль нижней продольной части — гребни, которые будут хорошо захватывать сыпучие строительные материалы различной фракции. После приступаем к выполнению наиболее сложного механизма – системы гидравлического подъема, для чего нам понадобятся следующие элементы:

• 4 рычага (2) – здесь лучше всего применить квадратную трубу подходящего сечения, в которой необходимо проделать отверстия под соединительные втулки;
• стрела (4) – изготавливается из П-образного швеллера и крепится с одной стороны к нижней части ковша, а с другой – к раме минитрактора;
• гидравлические подъемники (5,6) – их лучше всего приобрести готовые, которые можно найти на рынке транспортных деталей для тракторов.

Помимо этого для данного механизма также понадобятся втулки, штыри, кронштейны, переходники и соединительные пальцы, которые следует последовательно собрать и скрепить друг с другом. Очень важно чтобы самодельный фронтальный погрузчик для минитрактора имел правильный центр тяжести, что позволит избежать случайного опрокидывания из-за перевеса. На эскизе под цифрой 3 указано месторасположение колеса транспортного средства, что позволит правильно сориентироваться в системе расположения погрузочного механизма относительно самого трактора.

Ключевые выводы

При выполнении всего комплекса работ очень важно соблюдать требуемые пропорции, поскольку малейшая неточность может привести к неработоспособности механизма. Для этого с самого начала следует внимательно подойти к проекту, точно рассчитав размеры всех деталей. Используемые элементы следует выполнять из прочных материалов, которые желательно обработать противокоррозийными составами. Таким образом сделать погрузчик для минитрактора своими руками вполне реально, для чего потребуется лишь внимательность и навыки работы со слесарным и сварочным инструментом.
