Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений

Фото из

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости (+)

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему, задерживающих механические включения и химические примеси.

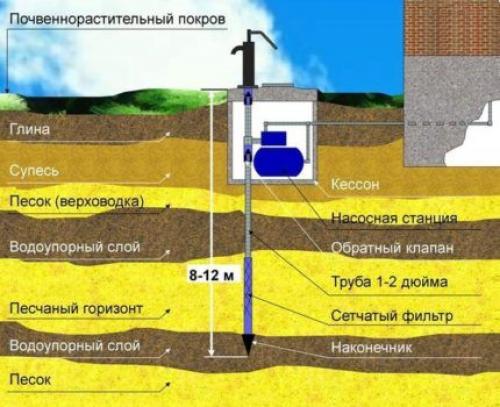

Абиссинский колодец своими руками технология. Составные элементы абиссинского колодца

• Наконечник из закаленной стали.

• Фильтр из мелкой решетки.

• Клапан приема воды.

• Магистраль – сборная труба, подающая воду.

• Муфты для перемычек трубных отрезков.

• Уплотнители из резины.

• Насос для ручной откачки поршневого механизма.

Остов абиссинской скважины делается с помощью одно-двух дюймовой трубы, которую забивают в землю.

Забойная трубка обязательно должна иметь больший диаметр, чем трубы скважины. Если это условие не будет соблюдено, перемещение труб на глубину станет невозможным.

• Для первичной фильтрации воды на трубе необходимо высверлить отверстия по 10 мм в шахматном порядке, с отступом в полметра. Частить не следует, иначе труба потеряет жесткость.

• На край нижней трубы наворачивается конусовидный острый наконечник, длина которого составляет 200-300 мм. В наконечнике необходимо сделать прорези для воды. Далее перфорированную трубу следует обмотать нержавеющей проволокой, после чего наложить сеткой из нержавеющей стали, либо пластиковой сеткой. Таким образом, получится фильтр, не пропускающий мелкий песок, который вызывает заиливание.

Припаивать металлическую сетку необходимо специальным флюсом или оловянным припоем, не содержащим свинца. Не следует использовать вещества, отравляющие воду.

• В месте, выбранном под колодец, необходимо выбрать грунт в яме диаметром в один метр.

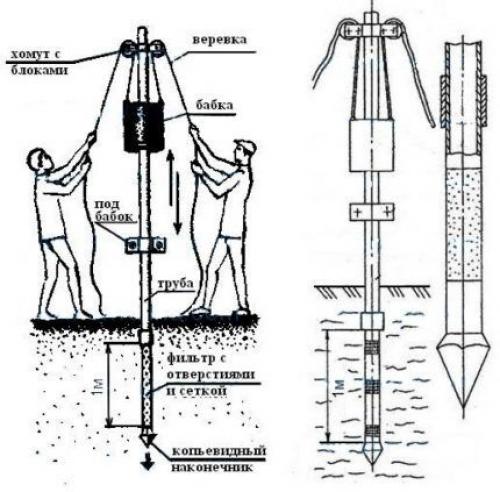

• Первая труба, магистраль, вбивается в землю с помощью чугунной бабы или ударов штанги. В дальнейшем она вкручивается в землю при помощи рамочного бура. При этом необходимо постоянно извлекать породу.

• После установки первого отрезка трубы, его следует укрепить в яме, землю вокруг него утрамбовать, подсыпая грунт. На нижний отрезок, конец которого имеет резьбу, наворачивается следующий отрезок трубы. Затем навинчивается следующий и так далее. Общая длина труб соответствует глубине залегания водного пласта. Когда фильтр опустится до водяной жилы, вода в шахте поднимется на один метр.

В местах соединения труб следует использовать герметичные прокладки, в противном случае, будет происходить подсос воды, что непременно скажется на эффективности работы скважины. Чтобы обеспечить достаточную прочность на стыках труб, необходимо использовать льняную пеньку, пропитанную масляной краской.

Дальнейшие действия совершаются в следующей последовательности:

• Промывается под давлением фильтр от глины.

• На верхнем конце трубы устанавливается водяной насос, который способствует подъему воды из глубины земли и выкачивает верхний слой до его полного осветления. Зафиксировать насос можно с помощью фланца на обсадной трубе, либо резьбового соединения.

При монтаже нужно постоянно следить за уровнем воды.

Когда вода поднимается вверх, следует подумать о герметичности соединения труб, которая может быть нарушена вследствие их разгерметизации, либо забивки скважины. Следует устанавливать муфты не чугунные, а стальные, которые имеют качественную резьбу.

Источник: https://remont.ru-best.com/remont-doma/abissinskaya-skvazhina-chto-takoe-abissinskiy-kolodec

Плюсы и минусы абиссинской скважины. Абиссинская скважина: что это такое и как ее сделать своими руками — плюсы и минусы, срок службы, устройство

В любом частном доме сложно представить себе комфортную жизнь без воды. Но что делать, если артезианскую шахту рыть излишне затратно и долго, а обычный – тяжело и не хочется? Давайте разберемся, что это такое – абиссинская скважина, как она устроена, в чем ее преимущества и как ее соорудить без лишних затрат. В конце статьи вы поймете, как будет выглядеть этот вариант, о чем говорить с мастерами и получится ли необходимый результат.

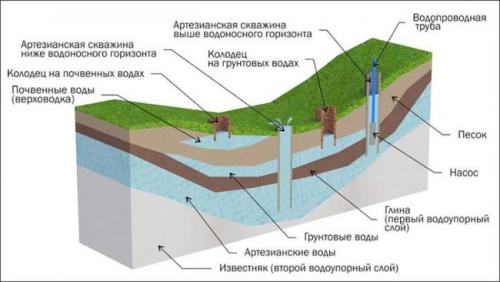

Виды конструкций для водоснабжения

Любой человек потребляет довольно много влаги в течение дня. Он ее пьет, использует для купания, умывания, стирки, полива и множества других целей.

Часто дом просто подключают к соседней магистрали, но это не всегда выгодно и легко сделать. В некоторых случаях рядом нет централизованного водопровода, а в других – обойдется слишком дорого.

Тогда владельцы начинают думать о том, чтобы создать собственную, автономную точку водозабора. Обычно выбирают из 3 вариантов, о плюсах и минусах которых мы поговорим ниже.

Забивная скважина

Один из самых качественных способов получить питьевую воду. Позволяет обеспечить жидкостью домовладение, даже если потребляется много кубов в сутки.

Серьезных недостатков всего 3:

• дорогой;
• техническое обслуживание нужно довольно часто;
• без насоса невозможно добыть влагу.

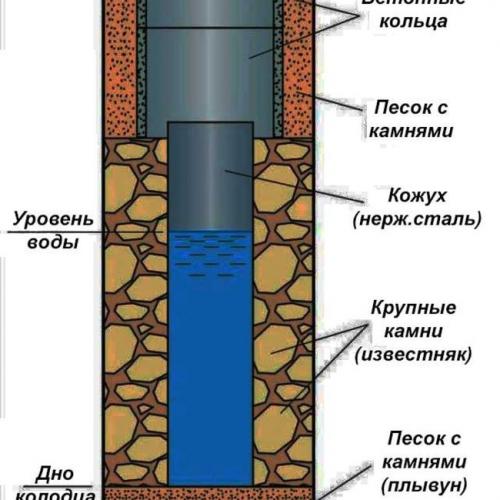

Шахтный колодец

Этот метод значительно дешевле и проще в техобслуживании, чем предыдущий. Диаметр больше, поэтому ухаживать за трубами намного легче. Реально добраться до источника даже без мотора и электричества.

Из минусов:

• качество добываемой воды может стать хуже, если в регионе много дождей или тает снег;
• если постоянно интенсивно пользоваться резервуаром, то запасы могут быстро закончиться.

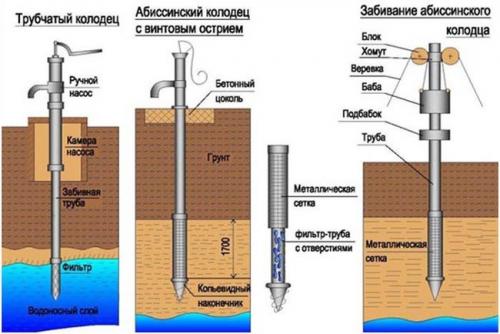

Что такое настоящий абиссинский колодец или его вариант – скважина

Иначе эту вещь называют «игла», потому что у нее необычная конструкция. Выглядит она как труба, у которой есть наконечник. Подобный вариант технологии изобрели еще в 1867 году, когда шла война между Эфиопией и Британией. Тогда в песках было критичным быстро копать и сворачивать месторождение, когда лагерь идет дальше.

Ставить подобное устройство можно где угодно и при необходимости также легко переносить на новое. Этот метод добычи стал популярным именно из-за его мобильности.

Где бурить

Первый вопрос о том, как пробурить абиссинскую скважину – как выбрать для этого место. Важно найти такое расположение, где водоносный пласт не окажется слишком глубоко.

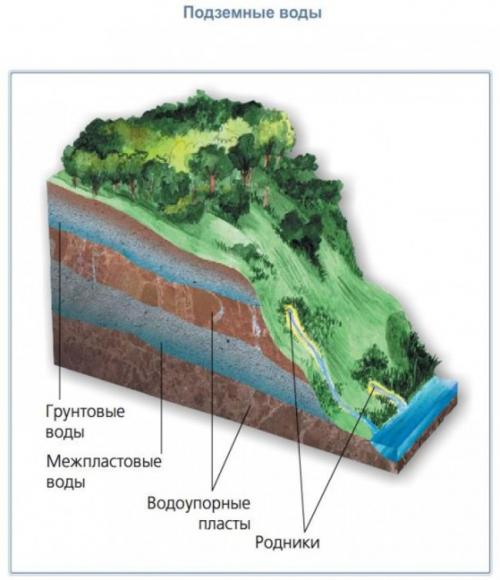

Почти всегда грунт на участке имеет минимум 2-5 слоев, которые лежат один на другом. Необходимо разобраться, где этот уровень будет ближе всего к поверхности земли.

Если так сложится, что техника напорется на плывун, то придется отступать в другой край территории. Пробить его не получится.

Все возможные виды делятся на:

• Сыпучие. Не держат форму, способны плыть, если в них много жидкости.
• Пластичные. Пропускают наконечник колодца.
• Твердая порода. К таким относятся песчаники, доломиты, известняк и мергели. Пробить их без специального оборудования невозможно.

Возвести такой колодец можно только там, где первый и второй тип. Справиться с третьим не удастся.

Также желательно избегать неровных мест, подобных обрывным или овражным частям.

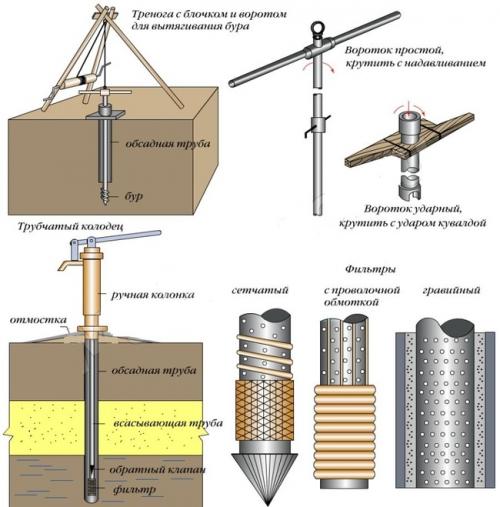

Устройство изделия

Так называется водозаборная труба из пластика или металла, у которой диаметр от 2,5 до 4 см. Ставят ее на глубину до 15 метров. Нижний участок оснащена фильтром и наконечником, из-за которых и получили свое название «игла». В верхней части ставится насос или специальная станция, которая работает на электричества. Производительность варьируется от 3 до 5 м в час в зависимости от того, насколько быстро и надолго насыщается необходимый слой.

Конструкция

Основная часть собирается из водозаборной трубы, которая бурится в пласт с водой вглубь в среднем от 10 до 15 метров. Также сюда относится насосное оборудование или электростанция, которые крепятся сверху. В нижней части фильтрующий наконечник, через него происходит забор воды.

Источник: https://dom-na-vodah.ru/novosti/abissinskaya-skvazhina-chto-takoe-chto-takoe-abissinskaya-skvazhina

Абиссинский колодец под ключ. Абиссинские скважины на воду под ключ

Абиссинская скважина (или скважина-игла, абиссинский колодец) — это забитая в грунт стальная труба на конце которой находиться фильтр копье. Фильтр — это водопоглощающее устройство. Представляет из себя перворированную трубу, снаружи которой надета сетка. Крепится сетка с помощью обмотки проволокой под большим натяжением. На специальном намоточном станке. Диаметр трубы абиссинского колодца 1- 1,5 дюйма. В миллиметрах это 33,7 — 48мм. При забивании фильтра в водоносный слой внутрь начинает поступать вода. Воду наверх поднимает насос, который создает разряжение и высасывает воду вверх. Насос или насосная станция ставяться обычно с гидроаккумулятором и реле давления, таким образом подача воды становиться полностью автоматизированной.

Вода из абиссинки мягкая, родниковая, питьевая. А вот на большой глубине ( в артезианских скважинах) в воде присутствует большое содержание различных солей — железо, марганец, и даже иногда сероводород. Казалось бы — ведь вода должна фильтроваться, однако это не так. Фильтр предполагает сменный картридж. А толща земли — это вечно, и ничего там не сменяется. Так что вода просачиваясь на глубину только впитывает в себя соли. А первая вода — чистейшая!

Подробнее про качество воды ЗДЕСЬ.

Абиссинская скважина подойдет для владельцев частных домов, дач, приусадебных участков. К скважине подключается насосная станция, которая работает автоматически — сама включается, сама выключается. В гидроаккумуляторе создается необходимое давление. Пользователю нужно только открыть кран!

Абиссинский колодец — простое устройство и дешевизна!

Забурник для абиссинского колодца. Абиссинский колодец самостоятельно, своими руками забивная скважина игла

Как самостоятельно сделать абиссинский колодец (забивную скважину иглу)?

Во многих регионах нет профессиональных бурильщиков — приходится делать самому. Кроме того самостоятельное изготовление абиссинской скважины дешевле. Для самостоятельного изготовления нужно купить у нас КОМПЛЕКТ НА АБИССИНСКИЙ КОЛОДЕЦ и взять напрокат (или купить) инструменты для забивания.

Сразу скажем — везде грунты разные, поэтому  и положительный исход бурения будет не везде. Конечно профессиональный буровик со шнековой бурилкой с большей вероятностью сделает водоносную скважину на сложных грунтах. А на легких (песок, песок под слоем глины) — вы сможете сами сделать.

Подробнее о том как узнать — получится ли абиссинская скважина или нет — ЗДЕСЬ.

Комплекты на абиссинский колодец

Фильтры всех видов
Оптовикам скидки

Забурник (первичное забуривание)

Доходим до плывуна. Плывун — это грунт с водой. Песок с водой либо смесь песка и глины с водой. Дальше бурить уже не получится — нижележащее отверствие плывун будет тут же затягивать.

Плывун начинается в каждой местности по разному. В одной он будет через метр, в другой через 5-8.

  А где то сухой слой грунта достигает 12-20м (в таких местах либо надо заглубить место бурения, либо делать скважину на песок с погружным насосом).

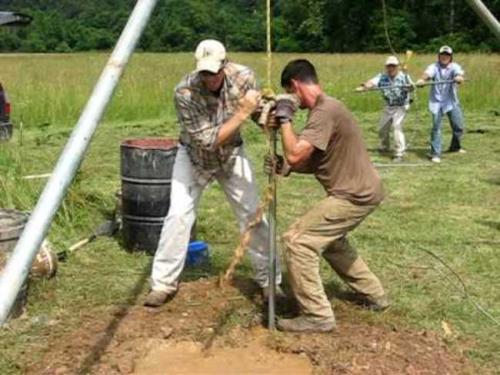

Профессионалы делают первичное забуривание шнековой бурилкой на всю глубину скважины, т.е. глубже первого плывуна. И хоть плывун все равно затянет но забивать уже будет легче. Ну а ручным инструментом — только до первого плывуна.

Собираем воедино комплект для абиссинской скважины. На фильтр герметично накручиваем муфты, прикручиваем трубы на глубину до плывуна. После этого опускаем в скважину. Резьбы герметизируем льном и силиконом. Фум лента не годится для герметизации! Только лён! Муфты и трубы скручиваем газовыми ключами, максимально сильно!

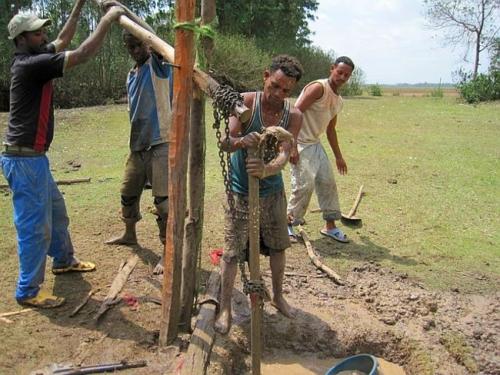

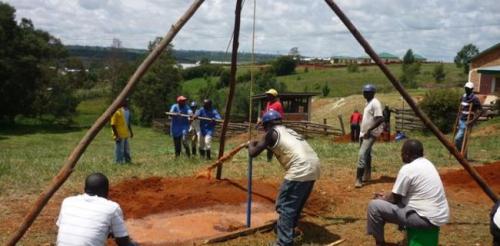

После опускания в первый плывун мы забиваем скважину бабкой либо штангами. Мы рекомендуем забивать бабкой.

Здесь важно не забить лишнего, не проскочить водоносный слой! Поэтому забивать надо постепенно. Сначала забьем на полную длину фильтра (1,2м) в первый плывун, проверим наличие воды ручным насосом. А потом (если в первом плывуне не оказалось достаточного водоносного слоя) — бьем дальше по полметра и каждые полметра проверяем наличие воды.

Как же проверить — попал фильтр в водоносный слой или нет? Для этого вначала заливаем воду в скважину и смотрим — если она уходит, то это хороший грунт, значит надо одеть ручной насос для проверки.

Накручиваем ручной насос с обратным клапаном, заливаем туда сверху воды и начинаем качать. Если насос воду не качает, либо качает тяжело, с большой отдачей ручки, вода идет плевками — то это НЕ водоносный слой, а где то рядом. После этого бьем дальше.

Если же после очередного забивания насос начал качать легко, без отдачи ручки, то это точное попадание — это водонос. Дальше не бьём. Обязательно проверяем первый плывун ручным насосом! Ибо часто и в первом плывуне бывает водонос.

В общем — если насос воду качает сводобно и легко — это точно водонос!

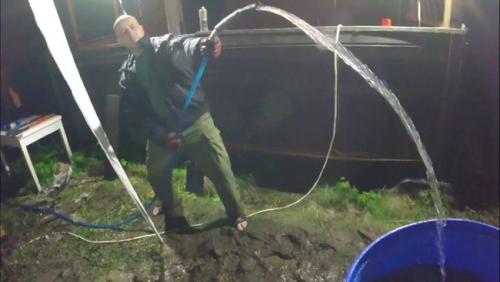

Прокачиваем воду ручным насосом.

Сверху ставим обратный клапан (чтобы в трубе всегда создавался вакуум, который и поднимает воду). И подключаем самовсасывающую насосную станцию. АБИССИНСКИЙ КОЛОДЕЦ ГОТОВ!

Абиссинский колодец удобно располагать в подвале дома. Либо в приямке  из двух-трех бетонных колец рядом с домом, от которого идет водопровод к дому.

Если уровень грунтовых вод высокий, то можно выкопать яму вокруг скважины, поставить адаптер (переходник) от скважины, проложить траншею в дом, вдоль трубопровода проложить тепловой шнур и утеплить его.

А уже в доме установить обратный клапан и насосную станцию.
