Мини-трактора для домашнего хозяйства из мотоблока своими руками. Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

  1. Габариты. От них зависит маневренность и возможность работы на малых участках.
  2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
  4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Сделай своими руками мини-трактор для домашнего хозяйства. Минитрактор своими руками с двигателем от мотоблока

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Сделай своими руками мини-трактор для домашнего хозяйства. Минитрактор своими руками с двигателем от мотоблока

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

  • Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
  • Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
  • Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
  • Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
  • Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

Мини-трактора своими руками. Самодельные минитрактора своими руками

Мини-трактора своими руками. Самодельные минитрактора своими руками Минитрактор и мототрактор — это сельскохозяйственная техника, которая помогает в процессе обработки земли, посадки и сбора урожая, ухода за приусадебным участком. Благодаря широкому выбору навесного оборудования вам не придется больше все делать самому, тем самым гробя свое здоровье. К тому же у вас будет гораздо больше свободного времени, а качество ухода за растениями станет на порядок выше.

Минитрактора и мототрактора стоят сегодня достаточно дорого. Даже китайские модели может себе позволить далеко не каждый. Однако выход есть — вы можете собрать самодельный мини трактор из подручных материалов. Важно иметь необходимый набор инструментов, а также время и желание мастерить. Сделать самоделки в домашних условиях помогут схемы и чертежи, а также пошаговое описание всего процесса.

С чего начать делать самоделку?

Мини-трактора своими руками. Самодельные минитрактора своими руками

Чтобы сделать любую самоделку, нужно в первую очередь изучить принцип работы минитрактора, его виды, особенности, сферы применения, возможности. Это необходимо для того, чтобы вы могли определиться, для каких именно целей вам нужна данная техника.

Минитрактор — это достаточно мощная техника, которая выполняет любые задачи по обработке земли любых типов, а также по уходу за культурными растениями, по уничтожению сорняков, удобрению, сбору урожая, перевозке грузов, и многое другое. Минитрактор-самоделка по своей сути ничем не будет отличаться по своим техническим особенностям от полноценного агрегата от известных производителей.

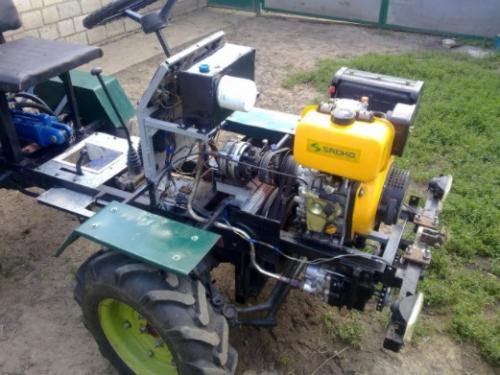

Чтобы построить минитрактор-самоделку своими руками, вам для начала нужно создать подробную схему будущего агрегата. Именно по ней вы будете ориентироваться в расчете размеров, в расположении рабочих узлов.

Самостоятельно вы можете сделать минитрактор-самоделку, где за основу можно взять следующие автомобили:

  1. Сборка минитрактора своими руками из УАЗа . Составляющие элементы от автомобиля УАЗ стоят очень дешево, поэтому от вас не потребуется больших денежных затрат. Однако технические характеристики машины отлично подойдут для модернизации его в минитрактор. Полный привод делает машину более удобной и функциональной;
  2. Самоделка из ЛУАЗа . Минитрактор из ЛУАЗа можно сделать полноприводным с отключаемым задним приводом. От автомобиля можно взять всю ходовую часть и коробку передач;
  3. Самоделка из «Жигулей» . Самоделка из Жигулей — это оптимальный вариант, так как данный автомобиль, который уже изжил свое, найдется всегда, как и комплектующие к нему. Единственный недостаток — это работа на достаточно дорогом сегодня бензине, в то время, как современные модели минитракторов работают на дизеле;
  4. Самоделка из Ока . От данного автомобиля отлично подойдет двигатель, который позволит будущему минитрактору в полной мере справляться с поставленными задачами;
  5. Из двигателя от мотоблока . Самый распространенный и простой вариант самоделки. По сути вам необходимо будет лишь модернизировать мотоблок, добавив раму и кабину.
Помимо переделывания из разных автомобилей, вы для своего минитрактора-самоделки можете сделать отдельные элементы, как:
  • гидравлика . Минитрактор с данным устройством имеет массу преимуществ. Такой техникой будет гораздо удобней управлять, вы сможете устанавливать навесное оборудование с гидроприводом, значительно улучшить тормозную систему. В целом ваш трактор будет более выносливым, а его возможности возрастут в разы;
  • балка/мост. Вы можете самостоятельно сделать переднюю балку для минитрактора. Зачастую заводские модели имеют слабое устройство, которое часто не выдерживает нагрузку. Это можно исправить, усовершенствовав деталь своими руками;
  • кабина . Минитрактор может не иметь кабины. Однако длительная работа под палящим солнцем может негативно сказаться на здоровье. Вы можете сделать кабину, которая защитит вас от прямых солнечных лучей, а также от дождя, ветра;
  • ВОМ (вал отбора мощности) . Необходим для передачи вращения от привода к навесному оборудованию. Бывает трех видов — зависимый, независимый, синхронный;
  • рама легко изготавливается из металлических труб диаметром в 4 сантиметра. Чтобы конструкция была более прочной, в боковых частях привариваются специальные уголки;
  • коробка передач подойдет от автомобиля «Шкода». Подойдут и другие подобные варианты, однако учитывайте то, что у вас должно быть несколько скоростей вперед и хотя бы одна скорость назад;
  • тягу можно сделать из мотоколяски;
  • рулевую колонку также можно взять от автомобиля отечественного производителя.

Помимо всего прочего, минитрактор своими руками можно сделать с разными видами двигателей, как, например, ЗИД или УД 25. Первый — четырехтактный одноцилиндровый бензиновый мотор с воздушным охлаждением, второй — четырехтактный карбюраторный бензиновый мотор. Оба отлично подходят для самостоятельного создания сельскохозяйственной техники, в частности минитрактора.

Самодельный минитрактор и все к нему — достоинства и недостатки сборной конструкции

Мини-трактора своими руками. Самодельные минитрактора своими руками

Самоделки-минитракторы имеют массу достоинств. Как уже говорилось выше, главное из них — это невысокая стоимость. Все комплектующие можно взять из старых машин, а что-то сделать с нуля из подручных материалов. Есть и другие плюсы такой конструкции:

  • по своим функциональным возможностям самоделки ничем не отличаются от заводских моделей. Они имеют ту же мощность, те же способности;
  • крупная сельскохозяйственная техника рассчитана на большие территории, а маленькие мотоблоки — для небольших участков. Самодельный минитрактор — отличный вариант для полей средних размеров, где использование другой техники будет нецелесообразным;
  • во время создания минитрактора-самоделки, вы изучите свою техники от и до. Поэтому в будущем, когда вам, возможно, понадобится другая модернизация, вы с легкостью справитесь с этой задачей. Если вдруг возникнет поломка, вы сможете быстро найти ее причину и устраните неисправность.

Конечно, есть и недостатки. Вам придется самостоятельно искать все составляющие элементы. Не стоит брать в использование редкие детали, ведь в будущем будет очень сложно найти ей замену. Также не стоит использовать технику-самоделку для передвижения по дорогам, чтобы не получить штраф за переделывание автомобиля.

Как сделать трактор своими руками. Области применения

Самодельные минитрактора обладают схожими техническими особенностями, что и полноценные агрегаты белорусского , китайского и российского производства, представленные в магазинах. Именно поэтому, область их применения будет фактически одинаковой .

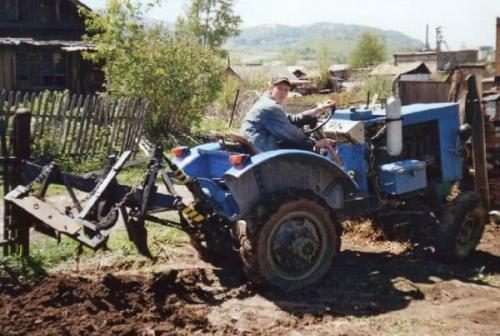

Естественно, основной работой для самодельного агрегата будет вспахивание, культивирование, а также прочая обработка земельных угодий. Данная задача является первостепенной, ведь фермера кормит именно его урожай, т.е. то, что он посадил собственноручно, а без должной подготовки почвы это практически невозможно.

Как сделать трактор своими руками. Области применения

Область применения

Это, во многом, объясняет ту необходимость и незаменимость подобной техники для сельского хозяйства в целом, а также для конкретных фермеров в частности.

Кроме того, с помощью самодельного минитрактора можно осуществлять целый перечень характерных работ:

  • уборка снежных массивов в зимнее время;
  • транспортировка небольших грузов;
  • уборка бытового мусора, а также различной растительности;
  • заготовка сена;
  • посадка и выкопка картофеля, свеклы и т.д.

Подразумевается, что возможность выполнения подобных работ реализуется только в сочетании с определенным оборудованием, которое выполняет роль вспомогательного. Речь идет о прицепах, роторных и сегментных косилках, снежных отвала и т.д.

Именно с помощью агрегации этих устройств с самодельным минитрактором, становится возможным то расширение рабочих возможностей, а также повышения многозадачности, о которой все говорят.

Мини-трактор для домашнего хозяйства своими руками. Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины

Минитрактор для небольшого фермерского хозяйства – если не необходимая, то весьма полезная техника. Агрегат механизирует вспашку, боронование, культивацию земельного участка, уберет и вывезет урожай с поля, поможет в заготовке кормов. Возможности устройства расширяются дополнительным оборудованием. Мини-трактор для домашнего хозяйства своими руками. Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины

На рынке сельхозмеханизмов предложений по минитехнике достаточно, но цены самой простой и малофункциональной машины китайского производства начинаются от 120 тыс. рублей. Домашний умелец может существенно сократить затраты, изготовив миниагрегат, оборудование к нему своими руками.

Выбор параметров будущей машины

Рассмотрим, от каких факторов и параметров зависит стабильность работы минитрактора.

Силовая установка

Мастеру надо четко определиться, что вы хотите самодельным агрегатом делать и на какой площади. От этого в большей степени будет зависеть мощность силовой установки. Накопленный специалистами опыт позволяет рекомендовать:

  • установку двигателя 4-7 л.с. при площади обрабатываемого участка до 20 соток;
  • 9-17 л.с. до 50 соток;
  • 20-40 л.с. до 4 га.

Для работы дополнительного оборудования двигатель должен оборудоваться валом отбора мощности.

Ходовая часть, рулевое управление и трансмиссия

Большинство самодельных агрегатов имеют рамную конструкцию на двух осях с пневмоколесами. Привод может быть на одну или обе оси. Целесообразно применить трансмиссию механического типа с коробкой передач, узлом сцепления, карданными валами и мостами от легкого автомобиля или сельхозтехники.

Таким же образом подбираются узлы рулевого управления, тормозной системы, приборы электрооборудования.

Имея в наличии достаточной производительности гидронасос, гидромоторы, устройства распределения и силовые гидроцилиндры реально оборудовать агрегат полным объемным гидроприводом, что позволит отказаться от механических передач, упростит схему рулевого управления.

Подобное решение существенно облегчит создание машины с ломающейся рамой – две полурамы соединяются силовым шарнирным узлом, что увеличивает маневренность и проходимость минитрактора, обеспечивает копирование неровностей грунта колесами осей.

Применение движителя гусеничного типа существенно усложняет конструкцию, потребует наличия легких звеньев гусеничной ленты, разработки узлов передачи силового момента на каждую из лент с разными параметрами (для поворота и разворота), установки механизмов натяжения ленты гусениц.

Примеры разработок мастеров-самодельщиков

Обратимся к известным самодельным минитракторам, которые получили достойные отзывы в мире сельскохозяйственной техники собственного изготовления.

Минитрактор «Волчок» с ломающейся рамой

Рекомендуемые к применению чертежи и размеры

Мини-трактор для домашнего хозяйства своими руками. Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины

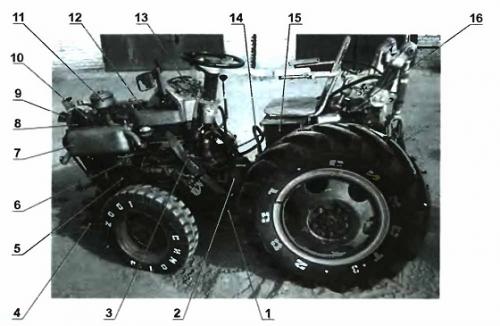

Компоновка узлов (рисунок 1)

Мини-трактор для домашнего хозяйства своими руками. Минитрактор своими руками, дополнительные механизмы к нему – от чертежа до действующей машины

Компоновка узлов (рисунок 2)

  • 1 – шарнирный механизм рамы сочлененного типа (карданная крестовина автомобиля МАЗ);
  • 2 – механизм торможения барабанного типа (ГАЗ-51);
  • 3 — педальный привод механизма сцепления;
  • 4 – узел подвески колес передней оси (ЗАЗ-968);
  • 5 –двухцилиндровый дизель 20 л. с.;
  • 6 – стартерный пускатель (ГАЗ-51);
  • 7- узел глушения выхлопа (ЗАЗ-968);
  • 8 – электрогенератор (ГАЗ-53);
  • 9 – вентилятор системы охлаждения;
  • 10 – насос системы охлаждения;
  • 11 – корпус фильтра воздуха;
  • 12 – бачок под горючее;
  • 13 — привод ручного тормоза;
  • 14 – крестовик гидравлической системы;
  • 15 – бокс аккумулятора;
  • 16 – бак гидросистемы и насос НШ-10;
  • 17 – коробка отбора мощности;
  • 18 – КПП (ГАЗ-51);
  • 19 – колесо (Белорус);
  • 20 – шланги гидравлической системы;
  • 21 – гидрораспределитель;
  • 22 – узел навески (Белорус);
  • 23 – место оператора;
  • 24 – рычаг КПП;
  • 25 – рулевое устройство с усилителем (электрокара);
  • 26 – панель приборов (Белорус);
  • 27 – радиатор системы охлаждения (Жигули);
  • 28 – фильтр масла;
  • 29 – насос подачи топлива;
  • 30 – педаль газа;
  • 31 – колесо (электрокара).

Схема управления

a – поворот налево; b — поворот направо.

1 — рулевое колесо с узлом управления гидравлическим цилиндром поворота; 2 —стойка полурамы; 3 — узел крепления штока гидроцилиндра; 4 — гидроцилиндр руля; 5 —полурама задняя; 6 — силовой шарнир ломающейся рамы; 7 — гибкие шланги гидросистемы

Делаем сцепление для минитрактора

Кожух корзины сцепления соединяется с мотором через переходник с соосными монтажными отверстиями. Само устройство использовано от ГАЗ-51, механизм выключается гидравлическим приводом.

Особенности минитрактора:

  • узлы и детали применены от бывшей в употреблении авто и сельхозтехники;
  • рама ломающегося типа собрана из двух полурам и крестовины от грузовика МАЗ. Обеспечивает высокую проходимость и маневренность машины, копирование рельефа местности пневмоколесами, управление движением по направлению;
  • вал карданной передачи с парой концевых крестовин, передает силовой момент от коробки на мост независимо от «излома» рамы;
  • на валу коробки смонтирован рабочий тормоз барабанного типа;
  • ведущий мост использован от электрокары, жестко закреплен к полураме;
  • подвеска передней оси независимая. Амортизаторы, пружины, рычаги применены от ЗАЗ;
  • машина допускает переделку в гусеничный и полноприводной варианты.

Агрегат «Волчок» переделывается в полноприводной минитрактор своими руками в следующем порядке:

  1. За коробкой передач через промежуточный карданный вал устанавливается раздаточная коробка от ГАЗ-69, которая передает силовой момент на ведущие мосты, наличие в устройстве понижающей передачи позволяет при необходимости увеличивать тяговое усилие.
  2. На передней полураме монтируется мост – аналог заднего моста минитрактора.
  3. Главная передача переднего моста соединяется с раздаточной коробкой через карданную передачу.

Переделка «Волчка» в гусеничный минитрактор своими руками:

  1. Изготовить движитель гусеничного типа. Для этой цели используется покрышка большого диаметра с обрезанными бортами. В качестве катков применяем цельнорезиновые колеса от транспортных тележек.
  2. Полурамы относительно друг друга закрепляем жестко (силовой шарнир не работает).
  3. Демонтируем переднюю подвеску, на передней полураме крепим узлы катков с механизмом натяжения гусеничной ленты.
  4. Демонтируем задний мост, на его место устанавливаем укороченный мост от ГАЗ-21 с главной передачей и дифференциалом, гидравлическое управление барабанными тормозами подключаем раздельно для каждого борта. На место колесных дисков устанавливаем катки.
  5. Две педали управления барабанными тормозами заднего моста за счет работы дифференциала обеспечивают изменение движения по направлению.
  6. Одеваем и натягиваем гусеничную ленту.

Дополнительное оборудование

Изготовив прицеп своими руками вы существенно расширите функциональные возможности минитрактора, сведя к минимуму финансовые затраты.

Изготовление начинаем с несущего каркаса – сварки из круглых или прямоугольных труб (минимум 40 мм в сечении) рамы изделия. Ось колесной пары выполняется из стального стержня диаметром 35 мм. Ось соединяется с несущей рамой продольным шарниром, боковыми лонжеронами и уголковыми опорами.

Короб кузова изготавливается из обрезных строганных досок, соединенных шурупами и металлическими уголками.

Для крепления изделия к минитрактору используется шарнирное дышло, вставленное в трубчатый корпус. Сцепка с транспортным средством фиксируется предохранителем цепного типа.
