Винтовые сваи под фундамент. Процесс установки фундамента на винтовые сваи своими руками

Винтовые сваи под фундамент. Процесс установки фундамента на винтовые сваи своими руками

Появление винтовых свай в строительстве совершило в своё время маленькую революцию в сфере создания быстромонтируемых фундаментов для лёгких зданий и сооружений.

Усилиями 2 – 3 человек без привлечения специальной техники можно в течение нескольких дней возвести прочное и надёжное основание под баню, дачный домик или другую постройку.

При наличии минимального опыта и соблюдении нижеуказанных правил самостоятельное возведение свайно-винтового фундамента (СВФ) не вызовет особых затруднений.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

• опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
• внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
• полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
• грунтовое основание не должно содержать крупнообломочных и скалистых пород;
• концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
• нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45или конуса. Бетон внутри ствола защитит от коррозии сталь;
• независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
• монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Чем закрыть свайный фундамент. Варианты отделки цоколя свайно-винтового фундамента

Свайные фундаменты получили достаточно широкие распространение. Это вызвано низкой стоимостью устройства и возможностью применения даже на слабых грунтах. Но при строительстве возникает проблема: чем закрыть цоколь дома, устроенного на винтовых сваях?

Здания, расположенные на рассматриваемых опорах, имеют проветриваемое подполье. Для обвязки свай предусматривается ростверк. Он соединяет отдельно стоящие элементы в одну систему. Ростверк может быть изготовлен из бетона или металла. При устройстве деревянных или каркасных домов, обвязку делают из дерева.

Облицовка цоколя будет крепиться к сваям или стенам дома. Для ее выполнения потребуется сделать каркас или обрешетку. Удобнее всего изготавливать и крепить деревянные доски. Их сечения будут зависеть от шага свай и массы используемого материала для обшивки.

Существует несколько вариантов решения вопроса, чем закрыть свайный фундамент снаружи. Отделка цоколя дома может быть выполнена из следующих материалов:

• сайдинг;
• кирпич;
• пластиковые панели;
• металлический профлист.

Выбор материала зависит от эстетических и экономических соображений.

Важно! Какая бы облицовка цоколя дома не была выбрана, в ней необходимо предусмотреть продухи.

Они необходимы для нормального проветривания пространства под зданием. Отсутствие продухов может привести к прямой опасности для жизни человека. Часто можно услышать о вреде такого газа как радон.

Он залегает в земле, но часто поднимается и скапливается в подвалах зданий и подпольях. Постоянное проветривание поможет избежать скопления опасных веществ.

Закрывать на зиму продухи крайне не рекомендуется.

Цокольный сайдинг

Зданием на винтовых сваях проще и дешевле всего обшить таким материалом. Облицовка обладает следующими преимуществами:

• низкая стоимость (даже с учетом комплектующих изделий);
• простота монтажа своими руками;
• долговечность;
• износостойкость;
• устойчивость к гниению и возникновению плесени;
• широкий ассортимент цветов;
• простота эксплуатации.

Цокольный сайдинг

Но наряду с достоинствами сайдинг и обладает рядом недостатков. Например, он не подойдет при необходимости утеплить цоколь дома на винтовых сваях.

Технология монтажа

Сделать обшивку дома достаточно просто, нужно лишь знать порядок работ и нюансы их выполнения. Устройство цоколя выполняется в следующем порядке:

1. Монтаж обрешетки под сайдинг. В первую очередь закрепляют нижнюю планку. Она располагается параллельно земле. Расстояние от поверхности почвы назначаются равным 150—200 мм. Такой зазор необходимо для поднятия обшивки над грунтом. Расстояние от панелей до грунта после монтажа должно равняться 50—70 мм. Эта прослойка компенсирует пучение грунта в зимний период. В теплых регионах или на крупнообломочных основаниях зазор можно делать меньше.
2. Деревянные доски прикрепляют к сваям. Для этого к оголовкам требуется заранее приварить специальные кронштейны. Также в качестве каркаса можно использовать металлический профиль, который приваривается к фундаментам без дополнительных элементов.
3. Аналогично первой крепят планку в верхней части цоколя дома на винтовом фундаменте.
4. Между продольными направляющими иногда выполняют вертикальную обрешетку. Необходимость в ней зависит от высоты цоколя. При высоком поднятии здания из земли стоит предусмотреть дополнительные элементы в качестве усиления.
5. Сайдинг начинают монтировать с нижней стартовой планки. На нее устанавливаются цокольные панели. Крепление элементов на обрешетку выполняется с помощью саморезов. Для устройства углов потребуются специальные профили.
6. Чтобы отвести осадки от цокольной части на сайдинг устанавливают отливы.
7. Отделка нижней части дома завершается после оформления зазора между землей. Пространство необходимо закрыть так, чтобы оставалась возможность для проникновения воздуха, но мелкий мусор, насекомые и прочая живность не имели доступа.

Самый простой фундамент. Какой фундамент самый дешевый

Стоимость фундамента, пожалуй, является одним из наиболее важных факторов при строительстве дома. Как показывает практика строительства загородных домов, на возведение фундамента затрачивается примерно 30% денежных средств от общей стоимости строительства. Поэтому перед началом возведения фундамента следует задуматься над тем, как можно сэкономить на строительстве дома не во вред его качеству.

Стоимость основания зависит от нескольких ключевых моментов, главный из которых является тип фундамента. На сегодняшний день существуют следующие типы фундаментов: ленточный, плитный, столбчатый и свайный. Самым дешевым считается свайный фундамент, однако такое основание подходит лишь для легких каркасных и щитовых домов. В зависимости от глубины заложения, ленточный фундамент бывает мелкого и глубокого заложения. Цена на ленточный фундамент мелкого заложения сравнительно доступна, в отличие от глубокого заложения. Ленточное основание глубокого заложения считают наиболее дорогостоящим. Его, как правило, возводят в случае строительства цокольных этажей и подвалов. Плитный фундамент считается самым универсальным, его называют еще монолитной плитой. Такое основание прекрасно подходит для любого типа грунта и способно выдержать большие нагрузки. Цена на его строительство несколько выше среднего сегмента, однако, это окупается его надежностью и долговечностью. Стоимость же монтажа столбчатого фундамента будет значительно дешевле стоимости ленточного и плитного основания. Но это не означат, что самый дешевый фундамент выбран, и на нем можно строить дом, нужно учитывать еще некоторые факторы.

Фундамент из блоков 20х20х40. Фундаментные блоки для строительства дома – характеристики и особенности

Приняв решение возвести фундамент из блоков 20х20х40 см, тщательно изучите характеристики материала, а также проанализируйте его достоинства и недостатки.

Остановимся на рабочих характеристиках блочного стройматериала:

• длина составляет 400 мм;
• ширина равна 200 мм;
• высота не превышает 200 мм;
• масса одного блока находится в интервале 38-34 кг;
• удельный вес составляет 1,65-2,2 т/м3;
• коэффициент теплопроводности не превышает 1,16 Вт/мК;
• морозостойкость составляет 50 циклов и обозначается индексом F50.

Технология позволяет быстро построить опорно-столбчатую основу из блоков своими руками одному человеку

Следует обратить внимание, что предлагаемые изготовителями фундаментные блоки размером 20х20х40 см в соответствии с требованиями государственного стандарта имеют на самом деле несколько другие размеры – 390х190х188 мм. Для ускорения расчетных операций предприятия-производители используют округленное значение габаритов.

Наличие полостей – важная конструктивная особенность продукции, выпускаемой в различных исполнениях:

• монолитные блоки применяются для фундаментных основ, а также строительства цокольных помещений и подвалов;
• пустотелые изделия востребованы для сооружения межкомнатных перегородок, строительства перемычек и возведения стен.

Винтовые сваи за и против. Разбираем плюсы и минусы свайно-винтового фундамента

Широкое применения винтовых свай обусловлено экономичностью такого метода устройства фундамента в частном строительстве.

Помимо очевидных преимуществ, необходимо учитывать ограничения для технологии.

Настоящая статья поможет разобраться, стоит ли использовать в качестве основания под коттедж металлические винтовые опоры.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

1. Стоимость . В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
2. Сложность строительства . Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
3. Скорость монтажа . Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
4. Сезонность . Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
5. Рельеф участка . Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
6. Просадочность грунта . Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
7. Ремонтопригодность . Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
8. Тепло- и гидроизоляция . Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
9. Перспективы для застройщика . В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
10. Срок службы . Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

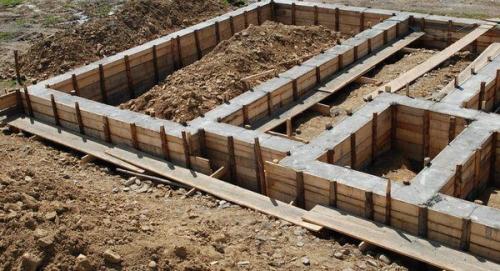

Какой фундамент дешевле ленточный или свайный. Что такое ленточный фундамент

Ленточный фундамент — это замкнутая опорная часть наружных и внутренних несущих стен здания, погруженная в грунт на определенную глубину . Изготавливается методом отливки из бетона прямо на площадке, из отдельных частей — камня, кирпича или фундаментных блоков (ФБС) или комбинированным способом.

Самый распространенный вид — монолитная лента из железобетона, обладающая максимальной прочностью и устойчивостью к внешним нагрузкам. Порядок возведения в основных чертах одинаков для всех видов, различия наблюдаются только в части создания самой ленты (в зависимости от материала).

Этапы строительства :

• Подготовка площадки — удаление верхнего слоя земли, выравнивание по горизонтали, создание ровной плоскости.
• Разметка участка с помощью колышков.
• Рытье траншеи на заранее определенную глубину.
• Создание подготовительного слоя засыпки, оборудование дренажной системы.
• Строительство самой ленты (порядок действий зависит от используемого материала)
• Гидроизоляция , утепление .
• Засыпка пазух, производство дальнейших работ.

Срок строительства ленты также зависит от исходного материала. Наиболее продолжительным по времени вариантом является монолитная бетонная лента . Срок застывания отливки составляет около месяца, требуя в течение первых 10 дней периодической поливки водой для уравновешивания влажности внутри и снаружи ленты чтобы выровнять напряжения.

Для ускорения процесса существуют другие технологии строительства ленты из сборных элементов — кирпича, ФБС, камня. Прочность и устойчивость основания несколько снижается, но скорость возведения увеличивается в несколько раз.

Если гидрогеологические условия участка позволяют, использование сборного ленточного фундамента становится более удачным выбором.
